2、什么是网桥?
========
网桥( bridge )是具有两个端口的_二层_网络设备,可隔离冲突域。作用相当于 OSI 模型中的数据链路层,能够根据 MAC 地址进行数据转发。只能连接同构网络(同一网段),不能连接异构网络(不同网段)。
3、什么是集线器?
=========
集线器( hub )是工作在_物理层_、具有信号放大功能、以它为中心的网络设备。即一个多端口的中继器,以集线器为中心,连接多个节点。广播方式发送数据,也就是说,当它要发送数据时,会发送到与集线器相连的所有节点。
由于集线器没有控制功能,因此所有终端共享带宽,同一时刻只能一个终端发送数据,多个终端同时发送数据就会产生冲突。这时,集线器、连接线缆以及连接在集线器上的终端设备构成了一个冲突域。于是采用 CSMA/CD 方式决定终端能否发送数据。
4、什么是交换机?
=========
集线器是从接收方收到的数据,会转发给所有非发送方端口,也就是简单的通过复制电气信号来实现发送。
但是交换机是通过学习连接的每个终端的 MAC 地址,将数据发送给对应的目的终端上,避免将数据发送到无关端口,提供网络利用率。这里说的交换机都是_二层_交换机。
如果是没有学习到的 MAC 地址,或者想跟网段内所有终端进行通信,交换机会使用广播方式,将数据帧进行泛洪。
5、交换机如何学习 MAC 地址?
=================
交换机通过数据帧的源 MAC 地址,学习到交换机端口和 MAC 地址的对应关系,并记录到交换机的 MAC 地址表中。

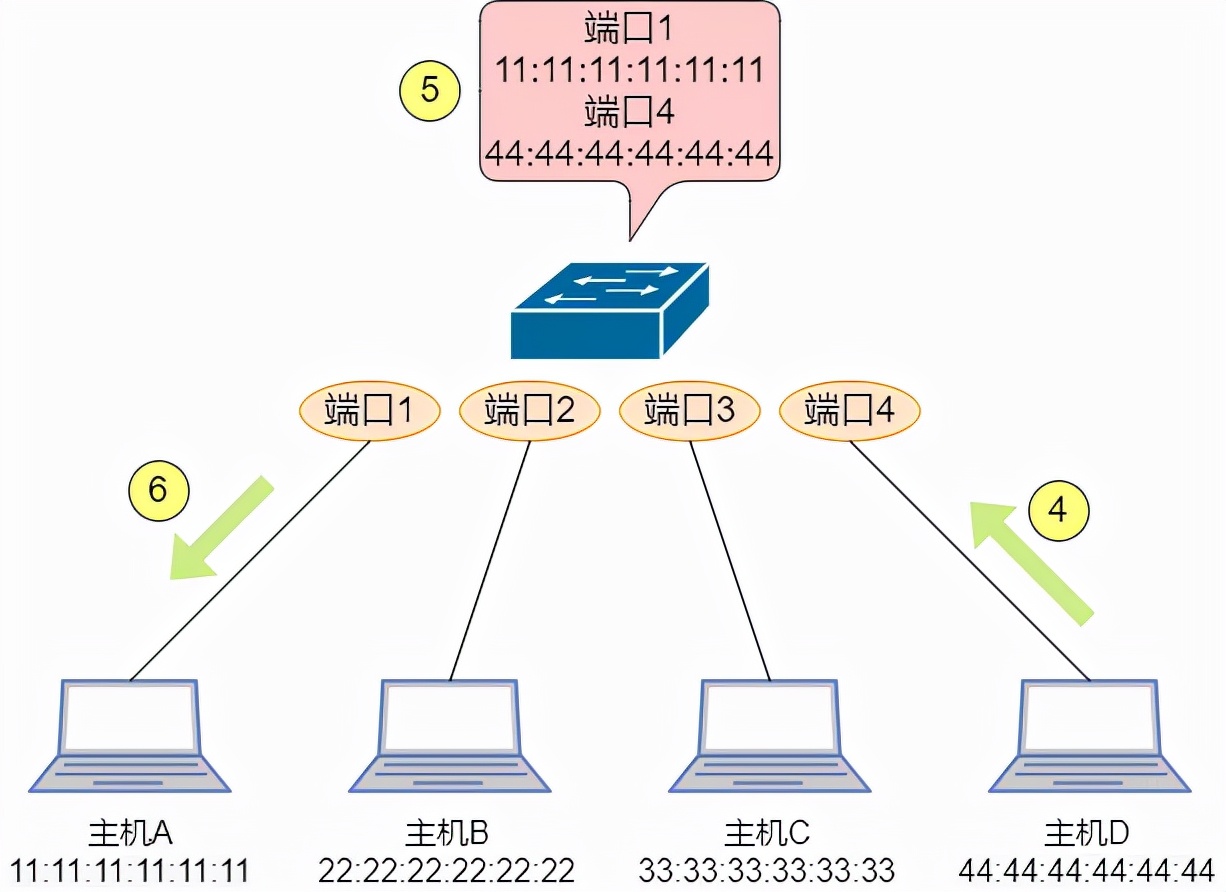

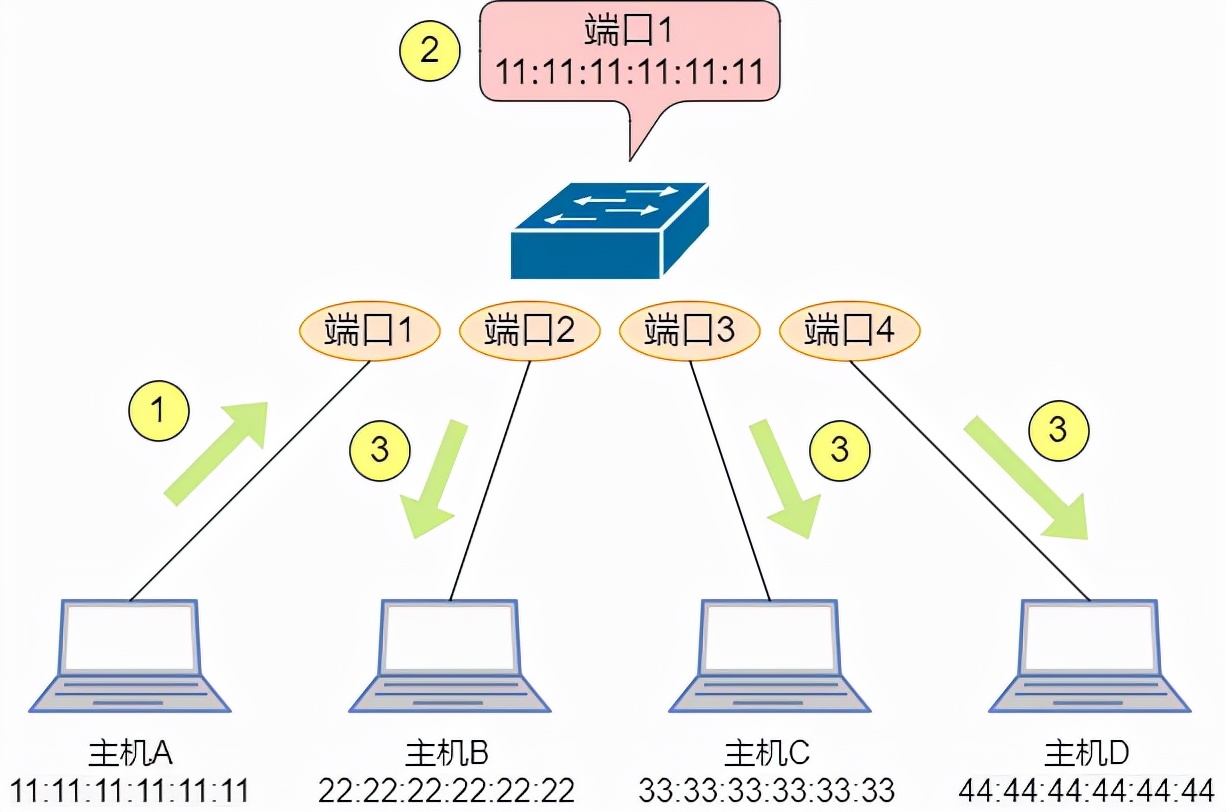

主机 A 向主机 D 发送数据:A 发送数据帧,数据帧的源 MAC 地址是 11:11:11:11:11:11 ,目的 MAC 地址是 44:44:44:44:44:44 。交换机端口 1 收到数据帧,记录源 MAC 地址和端口的对应到 MAC 地址表项。交换机不知道目的 MAC 地址在哪个端口,于是将数据帧进行泛洪,即转发到除端口 1 之外的所有端口。B 和 C 发现目的 MAC 地址不是自己,将丢弃数据帧。
D 发现是发送给自己的数据帧,于是发送应答数据帧,源 MAC 地址是 44:44:44:44:44:44 ,目的 MAC 地址是 11:11:11:11:11:11 。交换机端口 4 收到数据帧,记录 D 的 MAC 地址表项。于是交换机知道了主机 A 和主机 D 的 MAC 地址信息,之后会根据 MAC 地址表进行转发。交换机通过同样的方式,可以学习到主机 B 和主机 C 的 MAC 地址。

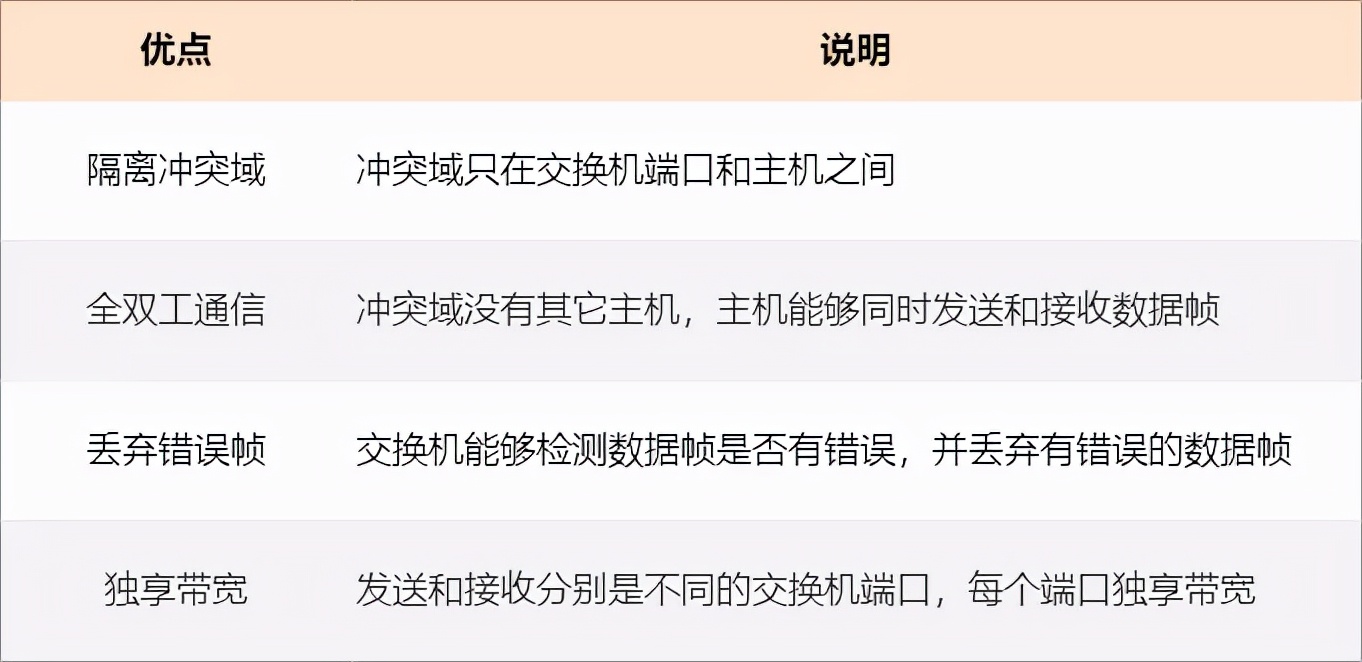

6、对比集线器,交换机有哪些优点?
=================

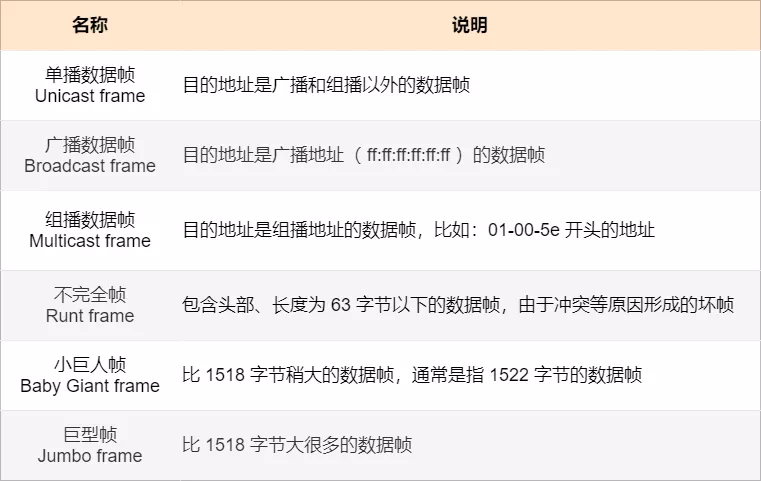

7、以太网数据帧有哪些类型?
==============
8、交换机如何转发数据帧?
=============

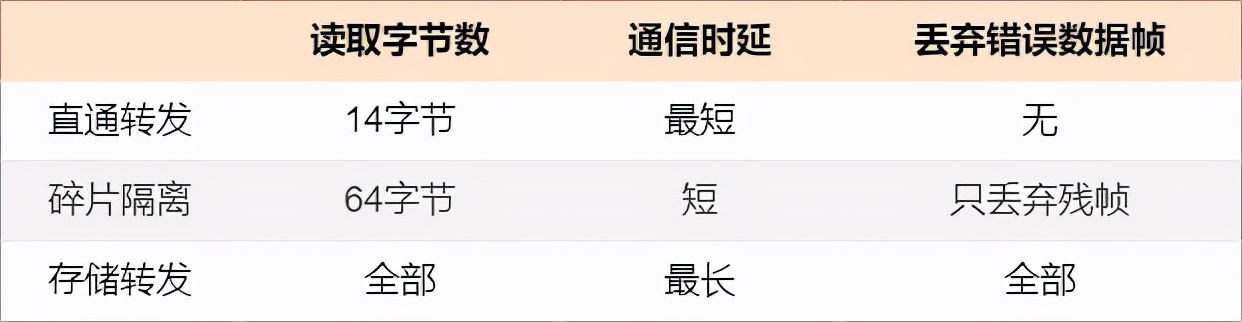

交换机收到数据帧后,会有三种处理方法:直通转发、碎片隔离_和_存储转发。
- 直通转发

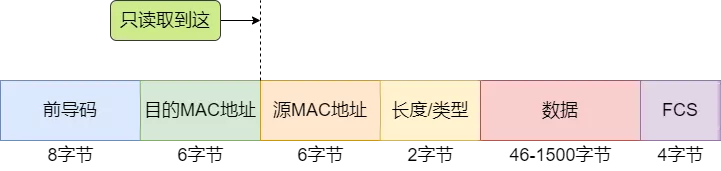

直通转发是交换机只读取数据帧的前 14 个字节就进行转发。由于读取的数据量固定,发送方和接收方的速度需要一致,导致无法桥接不同速率的以太网。另外,只读取前 14 个字节,会跳过了 FCS 域,因此无法检测并丢弃 CRC 校验错误的数据帧。
- 碎片隔离
碎片隔离是读取数据帧的前 64 个字节就进行转发,可以防止转发小于 64 字节的残帧。但是如果出现 CRC 错误,还是会转发数据帧。也无法桥接不同速率的以太网。
- 存储转发
存在转发会读取数据帧全部内容再进行转发。这样就可以识别残帧和 CRC 校验错误帧,并将它们丢弃。交换机还能对数据帧进行缓存,因此可以桥接不同速率的以太网。

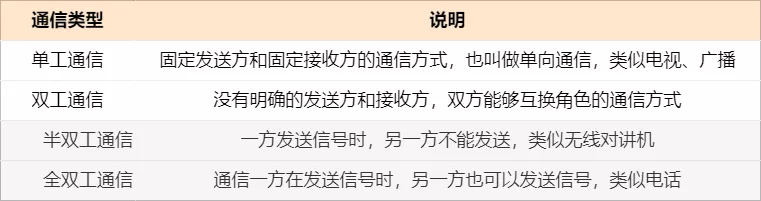

9、单工和双工通信有什么区别?
===============
10、交换机的处理能力的指标是什么?
==================
交换机的处理能力也叫做背板容量或交换机容量。容量单位是 bit/s(比特每秒),值越大,说明交换机在单位时间内传输的数据越多。
当交换机的所有端口的总带宽小于交换机的容量时,交换结构为非阻塞,即带宽充裕,没有等待处理的情况。反之,当所有端口总带宽超过交换机的容量时,叫做交换机结构过载。
交换机是千兆端口时,处理能力达到端口数 × 2 × 1Gbit/s 的数值,就是非阻塞。其中 × 2 表示上行和下行都是 1Gbit/s 的全双工通信。假如交换机有 24 个端口,背板容量到达 24 × 2 × 1G = 48Gbit/s ,就是非阻塞。
11、根据功能分类,交换机有几种类型?
===================
交换机按照功能可以分为_二层交换机_和_三层交换机_。
- 二层交换机

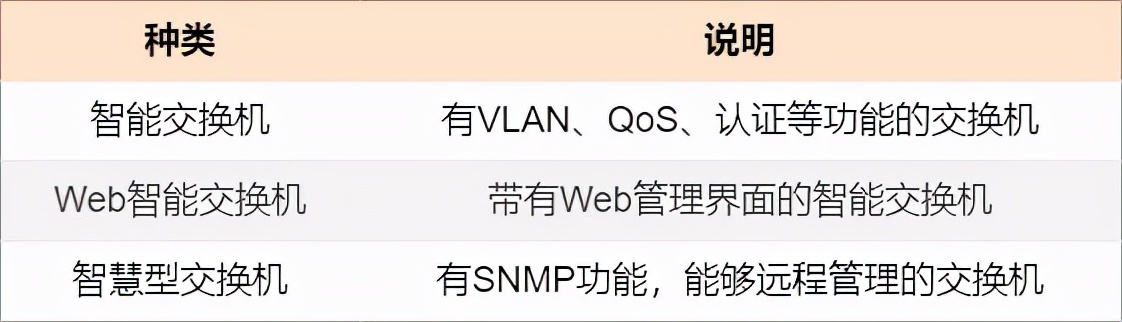

没有 IP 路由功能、仅处理数据链路层的交换机叫做二层交换机。二层交换机根据不同的功能而不同。
- 三层交换机
带有
IP 路由功能的交换机叫做三层交换机。
12、根据外形分类,交换机有几种类型?
===================
根据外形,交换机可分为_桌面式交换机_、箱式交换机_和_机框式交换机。
- 桌面式交换机
桌面式交换机是指放在桌面上使用的交换机。它体积不大,只能连接几台网络设备,通常用于家庭网络中,主要有 3 端口、5 端口、8 端口和 16 端口的产品。
桌面式交换机通常不安装风扇,采用无风扇设计,运行噪声小。
- 箱式交换机
箱式交换机通常高度是 1U 或 2U ,可以安装在 19 英寸的机柜内。通常采用金属外壳、内置电源,并配置冷却风扇。下行有 24 千兆网口或 48 千兆网口,上行有 2 万兆光口或 4 万兆光口的配置较多。下行使用 RJ-45 的网线接口,上行使用 SFP+ 槽进行连接。
主要作为企业中作为接入交换机使用,支持电源冗余。

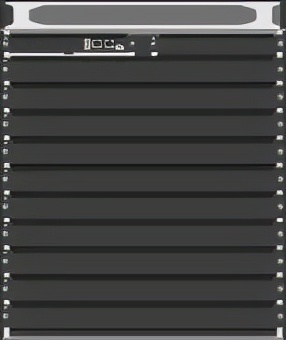

- 框式交换机
框式交换机是指在机框内组合多个接口模块的交换机。可以根据需要选择端口数量和不同类型的接口模块,扩展性好,端口数量多。
在机框中可以添加电源、风扇等组成部分,再插入管理模块和接口模块。接口模块和管理模块叫做线卡。机框上总线的主板叫做背板,可以插入线卡。

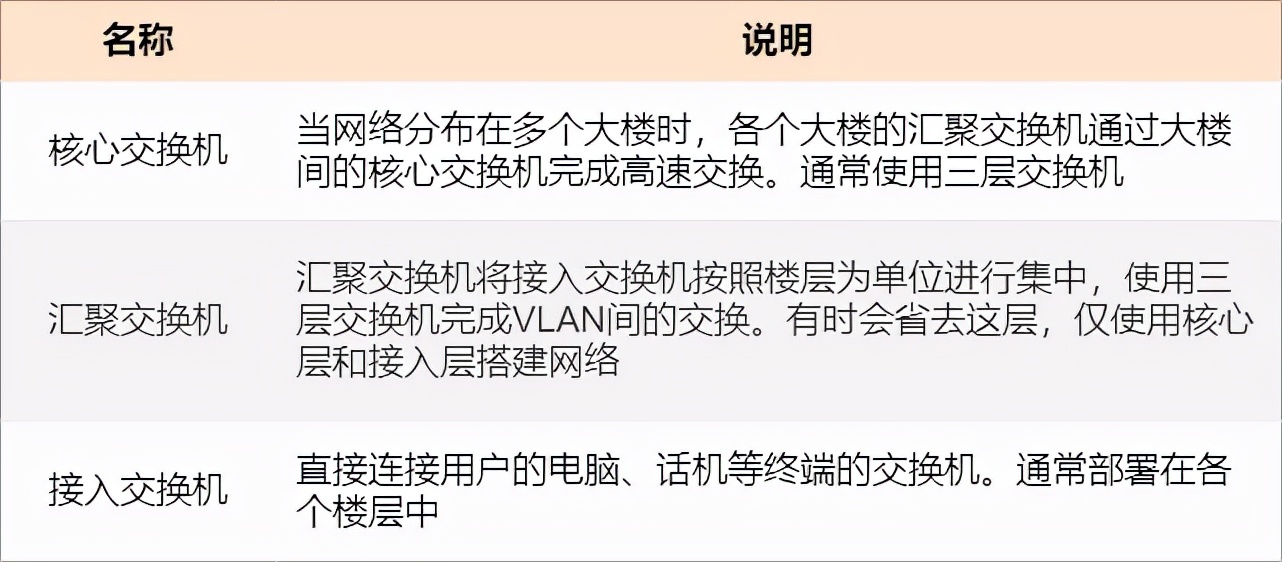

13、根据用途分类,交换机有几种类型?
===================
根据交换机在网络中的位置和用途,可分为三类:核心交换机(核心层)、汇聚交换机(汇聚层)和接入交换机(接入层)。
14、交换机有几种端口类型?
==============
选择交换机时,需要根据实际的使用需求,以及具体的端口类型、端口数量和设备性能等参数,决定购买哪款交换机。
千兆以太网端口
=======
大部分交换机都配置了 RJ-45 的千兆以太网接口,连接千兆接口要使用增强型 5 类双绞线。通过自适应功能,还可以连接百兆接口。
光纤端口
====

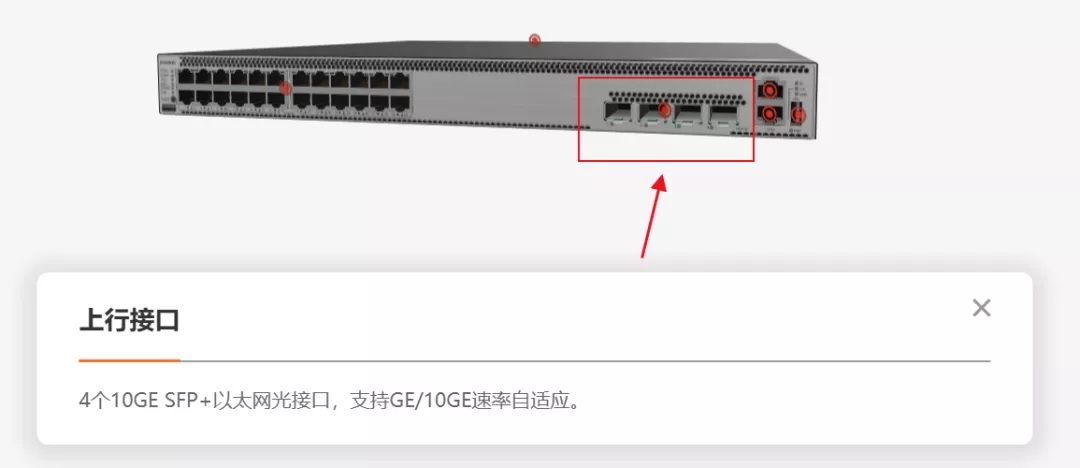

箱式交换机会配置光纤端口,主要是用于连接上行链路。为了连接万兆以太网的上行链路,通常会搭载 SFP+ 接口。
框式交换机中,一般会配置多个千兆以太网 SFP 或万兆以太网 SFP+ 接口的接口卡。
PoE 端口
======
接入交换机还会配 PoE 端口。Poe 端口使用网线连接 IP电话或无线 AP ,并通过网线对设备进行供电。
为了让 IP 电话或无线 AP 无需外接电源也能接入网络,通过一根网线给设备供电的技术就是 PoE 技术。PoE 技术有简化布线、节省人工成本,管理方便,使用灵活,安全等优点,得到广泛的应用。
PoE 技术作为 IEEE 802.af 在 2003 年完成了标准化工作,这个技术还用于网络摄像头、POS 终端等连接以太网的硬件设备。

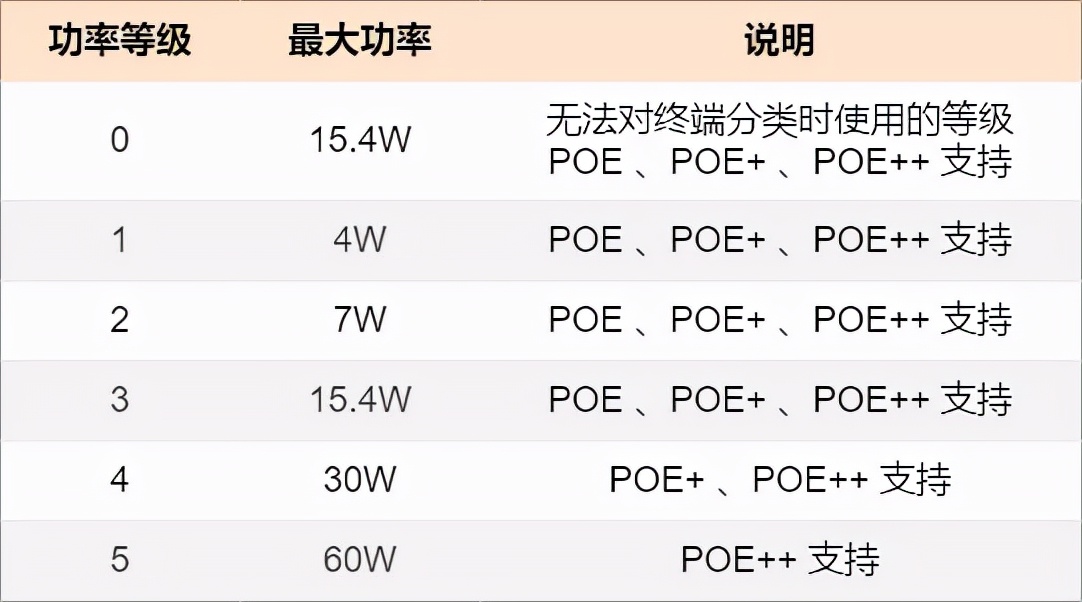

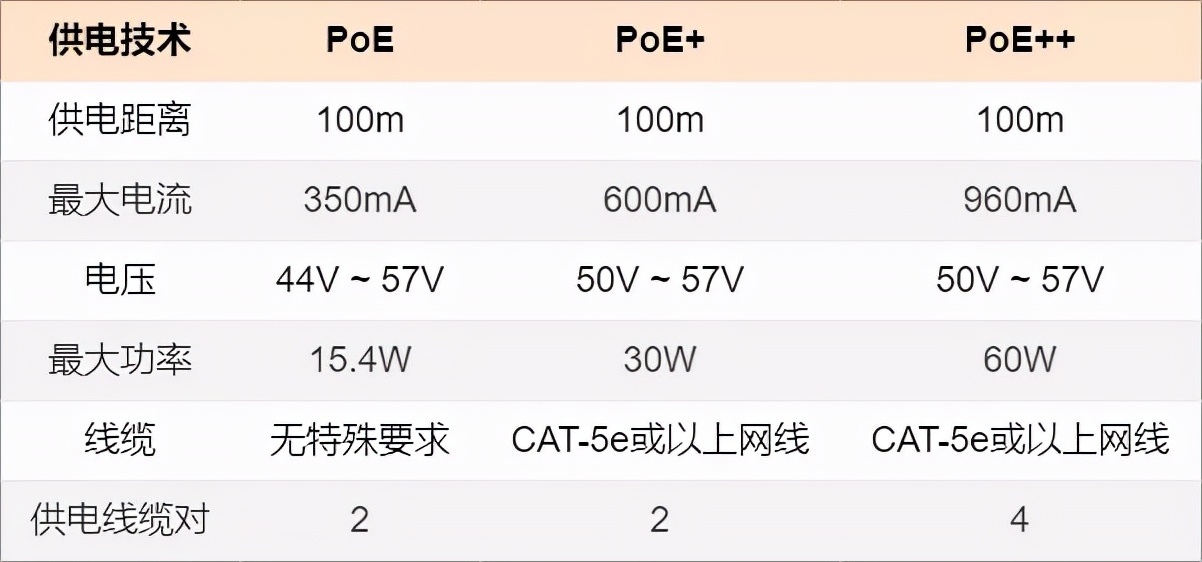

- PoE( IEEE 802.3af ) PoE+( IEEE 802.3at )PoE++( IEEE 802.3bt )
PoE 的供电标准是 IEEE 802.3af ,最大能提供 15.4W 的功率,可以为 IP 电话、无线 AP 等终端设备供电。PoE+ 是 PoE 的增强版,供电标准是 IEEE 802.3at ,最大能提供 30W 的功率,可以为视频电话、 摄像机等终端设备供电。PoE++ 是 PoE+ 的增强版,供电标准是 IEEE 802.3bt ,最大能够提供 60W 的功率,能够满足更多的终端功率需求,可以为基站、室外热感摄像机等终端设备提供更大功率的供电。
支持 PoE 功能的交换机,会说明每个端口最大支持 ×× W ,设备最大供电 ×× W 等电能信息,可以算出交换机最多可接入的 PoE 设备数量。
上行链路端口
======
接入交换机和汇聚交换机要集中下行连接的所有设备流量,并将流量传输到上行的网关或核心交换机中,向网关、核心交换机传输流量的端口叫做上行链路端口,反向就叫做下行链路端口。在箱式交换机中一般会配置 2~4 个万兆上行链路端口。
下行链路端口
======
通常下行链路是 RJ-45 的接口,也有使用光纤接口的。一台交换机或一块板块,能提供 24 或 48 个接口。
交换机堆叠
=====
通过堆叠线缆可以把多台交换机连接起来,成为逻辑上的一台交换机。
15、交换机有哪些功能?
============
交换机的完整功能说明,可以查看官网的产品文档,里面进行了详细的描述。
MAC 地址数
=======
MAC 地址数是指一台交换机最大可以学习到的 MAC 地址表数量。
生成树功能
=====
为了避免二层环路,我们使用生成树协议( STP ),让交换机知道对方的存在,具体做法是在交换机之间交换 BPDU 数据帧。详情可看《图解 STP 》和《图解 RSTP 和 MSTP 》。
