信号与系统考研的小伙伴们，是不是经常对着复杂的电路图发愁，不知道如何从中抽丝剥茧，建立出连续状态方程呢？别担心，今天就来手把手教你如何从电路图中提取关键信息，建立出关于电容电压和电感电流的连续状态方程！🎉

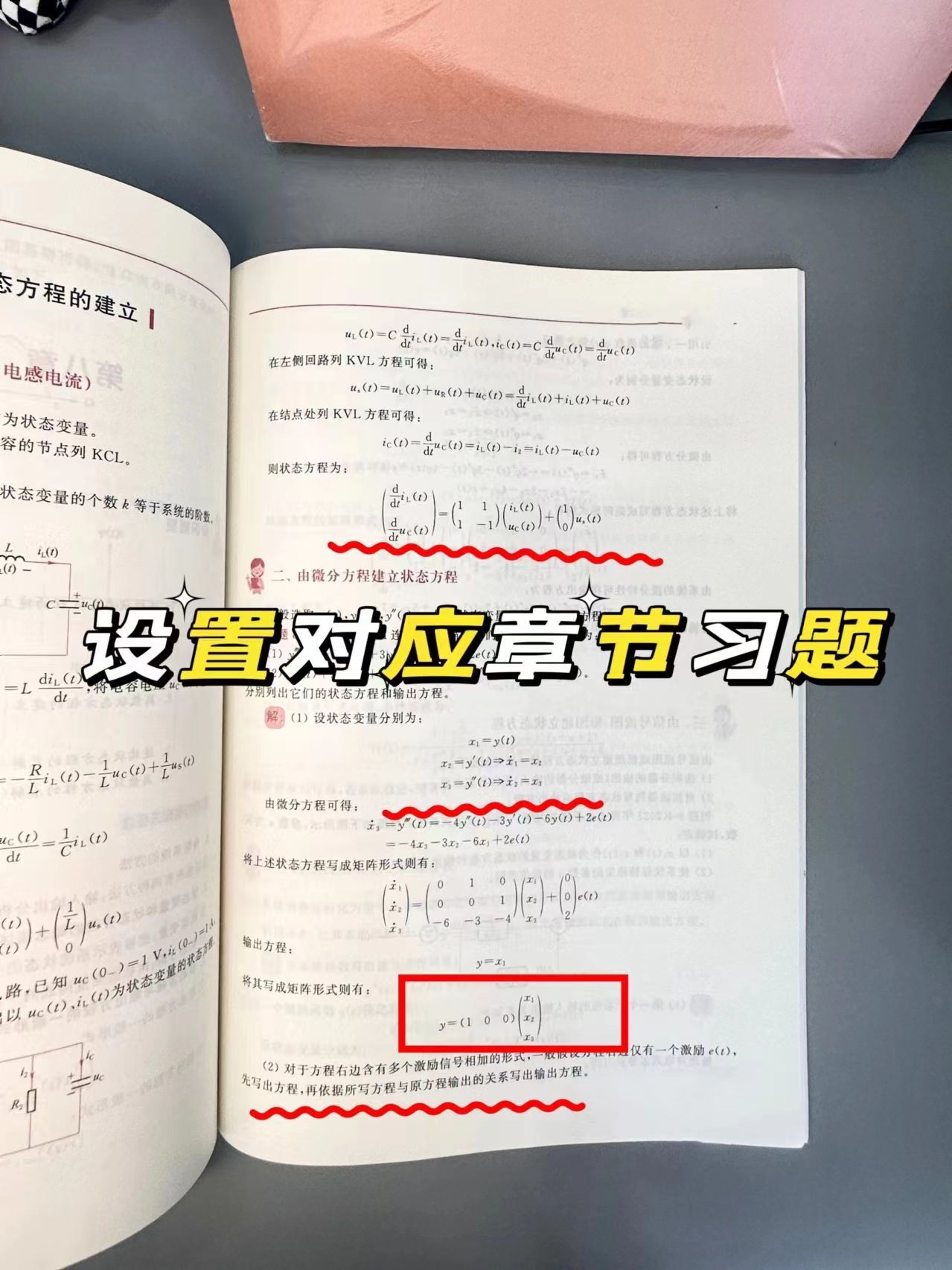

🔍 电路图：信息的宝库 🔍

首先，我们要明确一点：电路图是建立状态方程的基础。它包含了电路中所有元件的连接方式、类型以及参数信息。因此，仔细阅读并理解电路图是解题的第一步。

🔋 电容电压：积累的能量 🔋

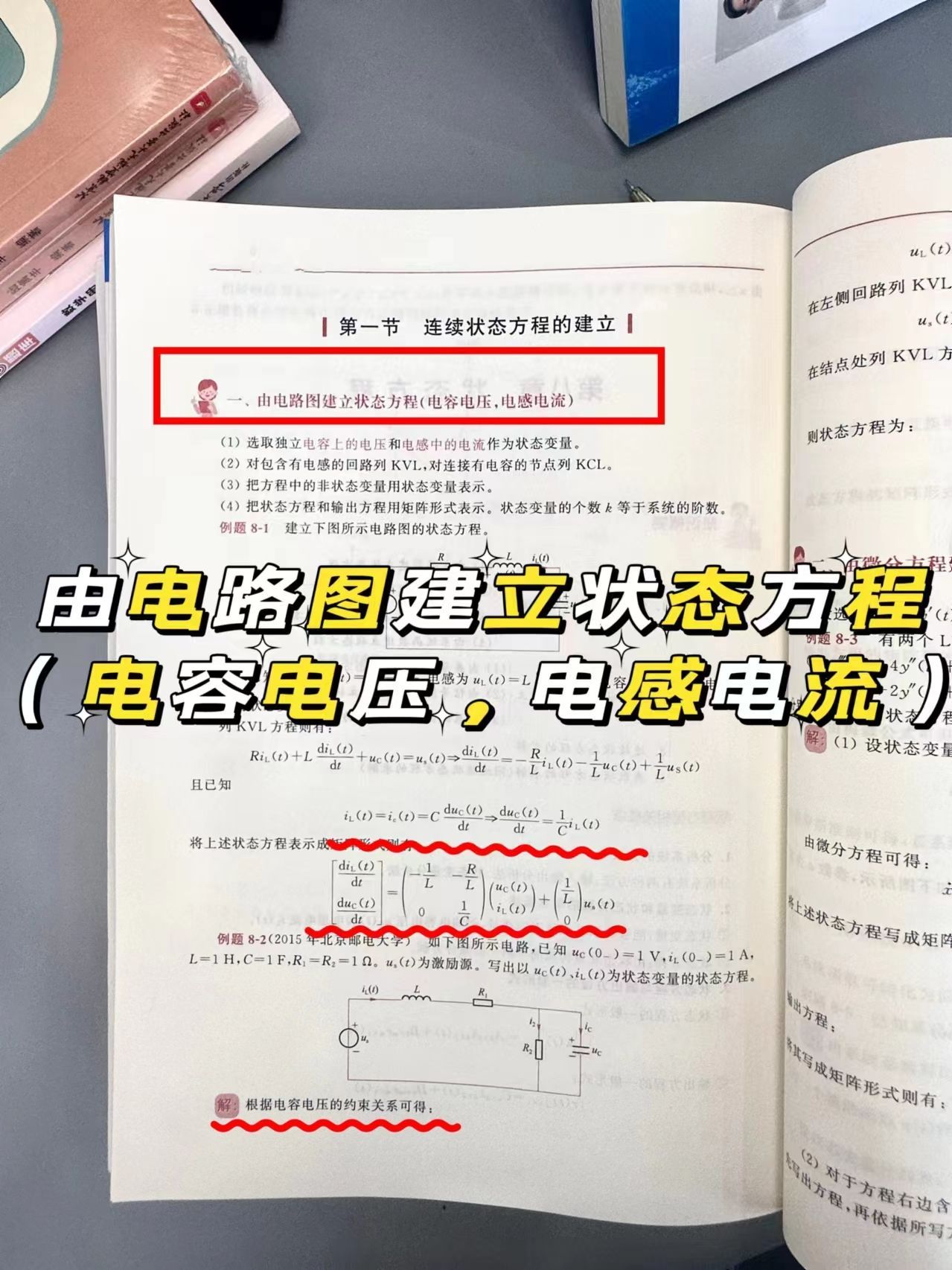

电容在电路中的作用是存储电荷并产生电压。当电路中存在电容时，电容的电压通常会被选作状态变量之一。根据电容的基本性质（即电容电压与电荷量成正比），我们可以利用基尔霍夫电流定律（KCL）和电容的电压电流关系（i = C*dv/dt）来建立状态方程。

• 步骤一：识别电路中的电容，并确定其电压作为状态变量。
• 步骤二：应用KCL列出包含电容电流和其他元件电流的节点电流方程。
• 步骤三：将电容的电压电流关系代入节点电流方程中，消去电荷量或电流项，得到关于电容电压的微分方程（即状态方程）。

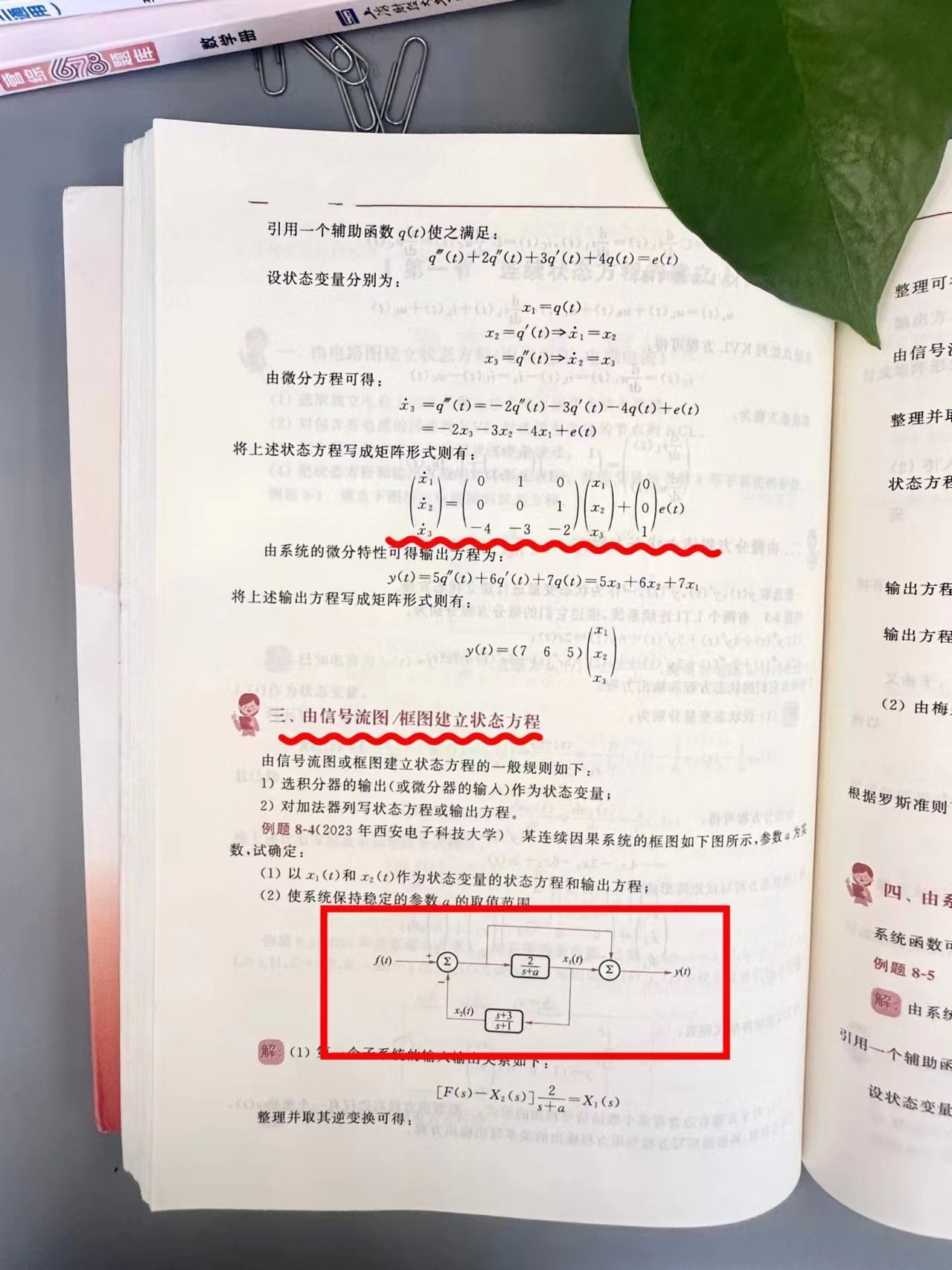

🔄 电感电流：变化的磁场 🔄

电感在电路中的作用是产生磁场并阻碍电流的变化。当电路中存在电感时，电感的电流通常也会被选作状态变量之一。根据电感的基本性质（即电感电流的变化率与电感两端的电压成正比），我们可以利用基尔霍夫电压定律（KVL）和电感的电压电流关系（v = L*di/dt）来建立状态方程。

• 步骤一：识别电路中的电感，并确定其电流作为状态变量。
• 步骤二：应用KVL列出包含电感电压和其他元件电压的回路电压方程。
• 步骤三：将电感的电压电流关系代入回路电压方程中，消去电压项或电流变化率项，得到关于电感电流的微分方程（即状态方程）。
