LED闪烁——电路改造（NE555）

今天我做了第四题，其中第四小问，我在网上了解到有三种常用的使LED闪烁的方案，分别是MCU单片机使用一个i/o端口再写入程序实现控制、NE555定时器产生周期矩形脉冲型号。

---

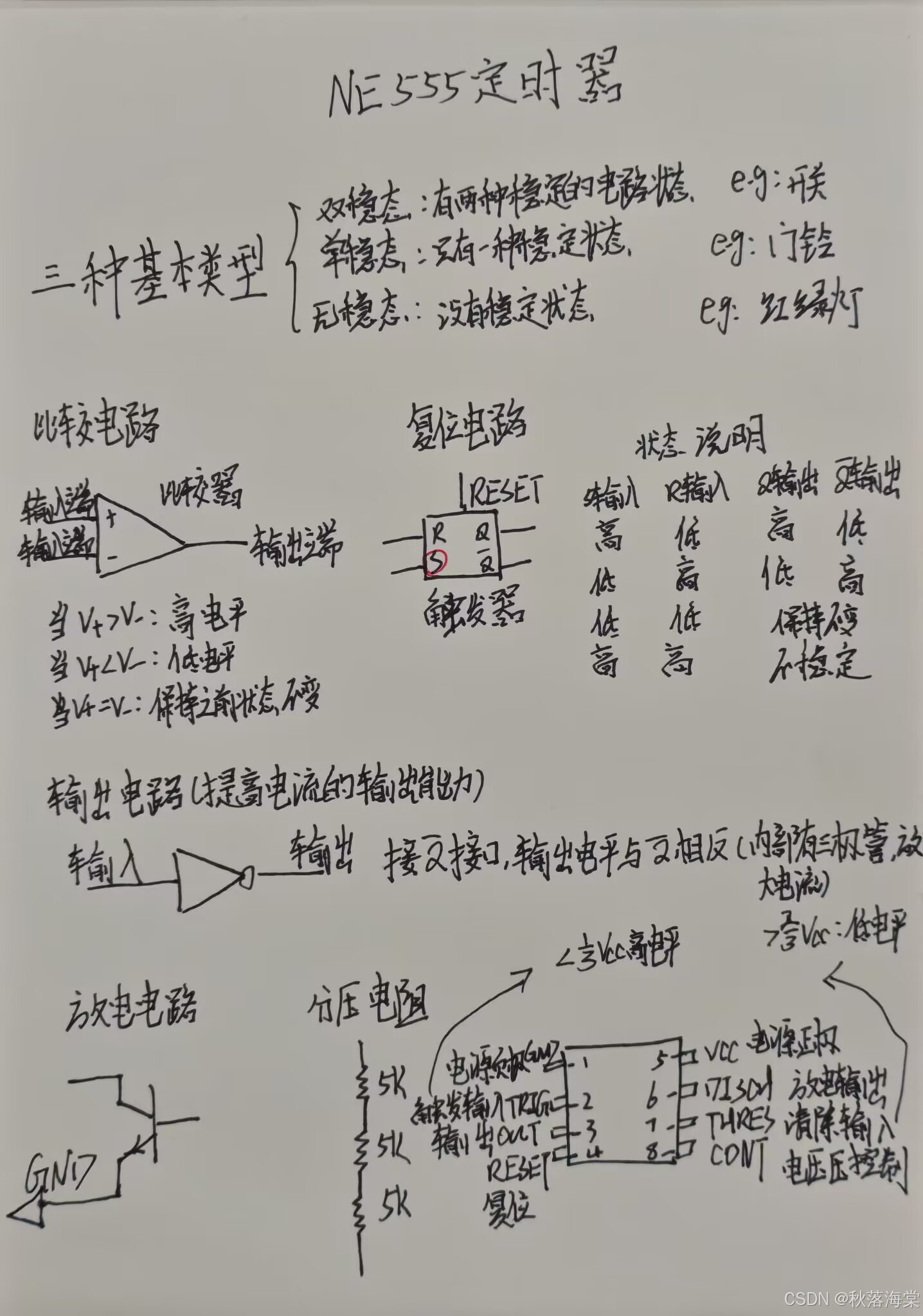

NE555的工作原理

ne555有三种类型：双稳态、单稳态、无稳态

内部由比较电路、复位电路、输出电路、放电电路、分压电阻组成

核心在于复位电路，判断输入高电平还是低电平。

vcc接电源，RESET也要接高电位（只有接高电位才可以工作），触发输入接在离电容近的地方，清除输入接在离电源远的地方，DISC是放电接口

---

因为TINA中没有MCU且不能在tina中输入代码产生一个方波，所以我选择NE555来实现对LED闪烁的控制

工作原理：利用555定时器振荡电路来控制高低电平的输出，其中电阻R1、R2作用是减缓电容充电与放电的时间，电阻R3是一个保护电阻，防止LED被烧坏。首先电源给电容充电，当充到4V时，DISC接通，电容中的电量通过47k的电阻缓慢放电，当电容的正极<2v时输出高电平，LED电亮，此时DISC与负极断开，处于悬空状态，电容开始充电，当电容正极电压>4V时清除输入脚被触发，输出低电平，LED熄灭，DISC再次导通给电容放电，如此循环达到闪烁效果。

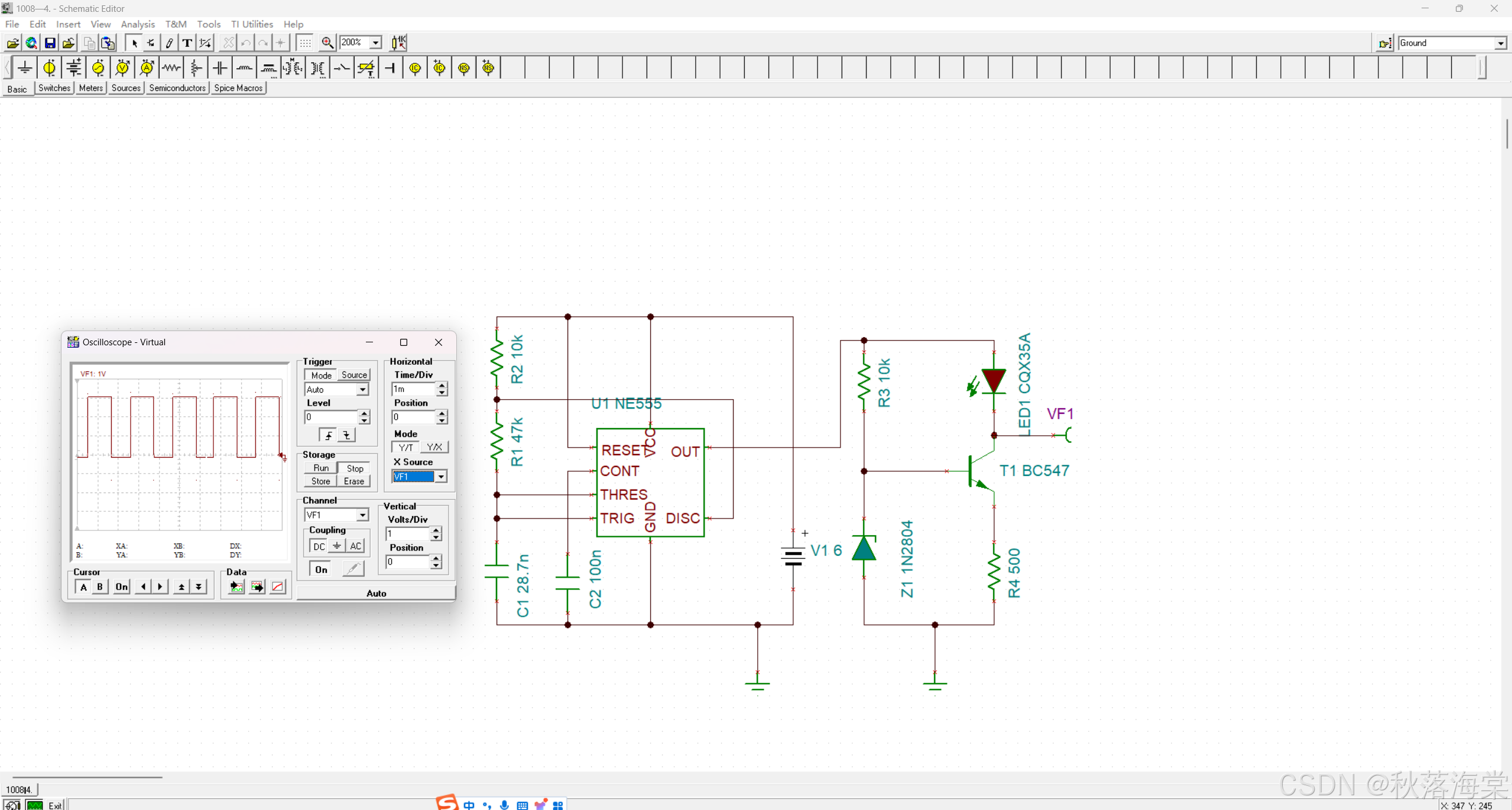

下图为输出波形

查询资料知：高电平宽度t1≈0.7（R1＋R2）C

                      低电平宽度t2≈0.7R2C

周期T=0.7（R1+2R2）C

频率f=1.44/（R1+2R2）C

人眼感知频段380~750HZ

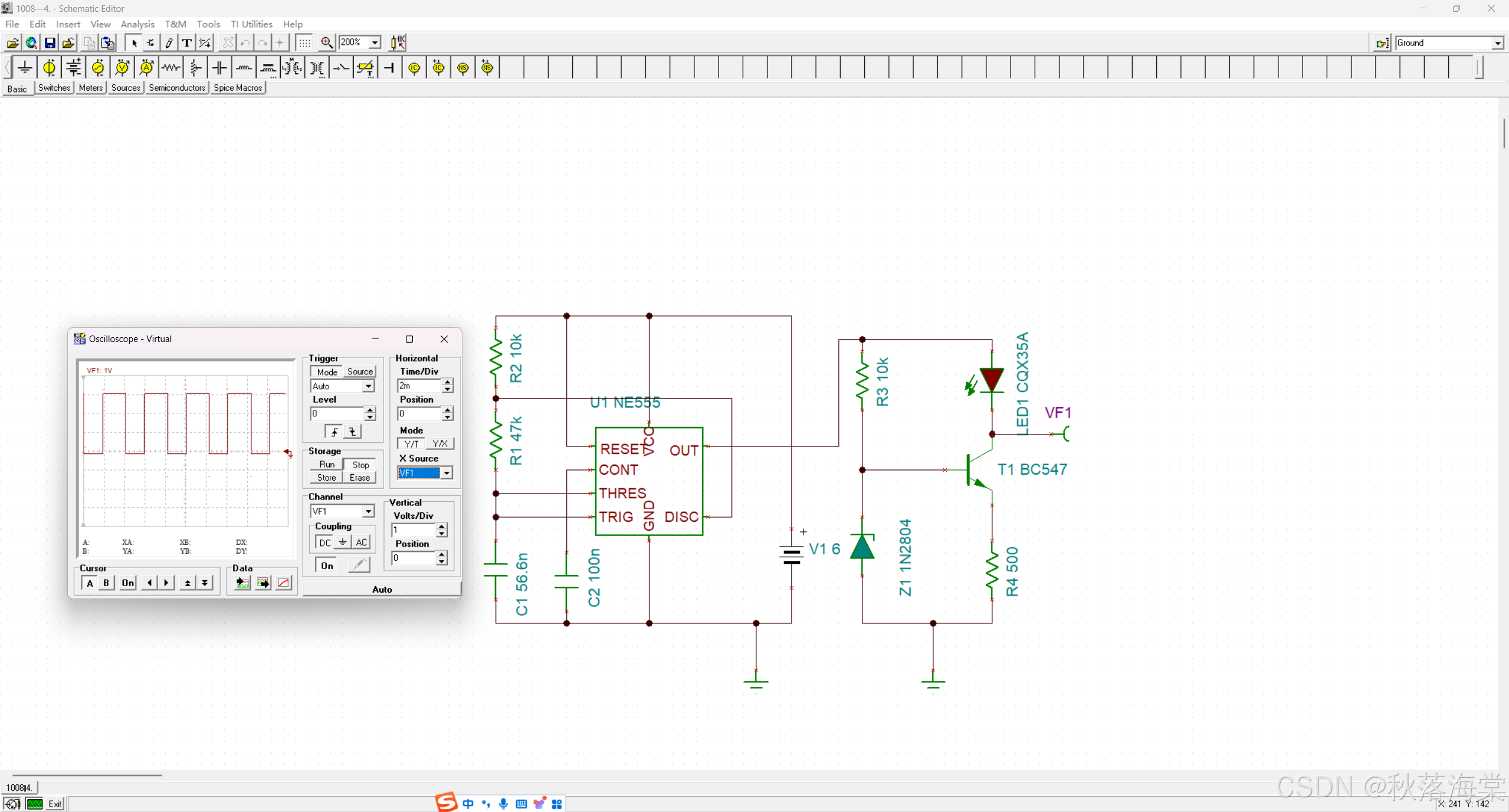

将f1=380HZ,f2=750HZ带入得C1=56.6nF,C2=28.7nF
