stm32F103最小系统板原理图绘制

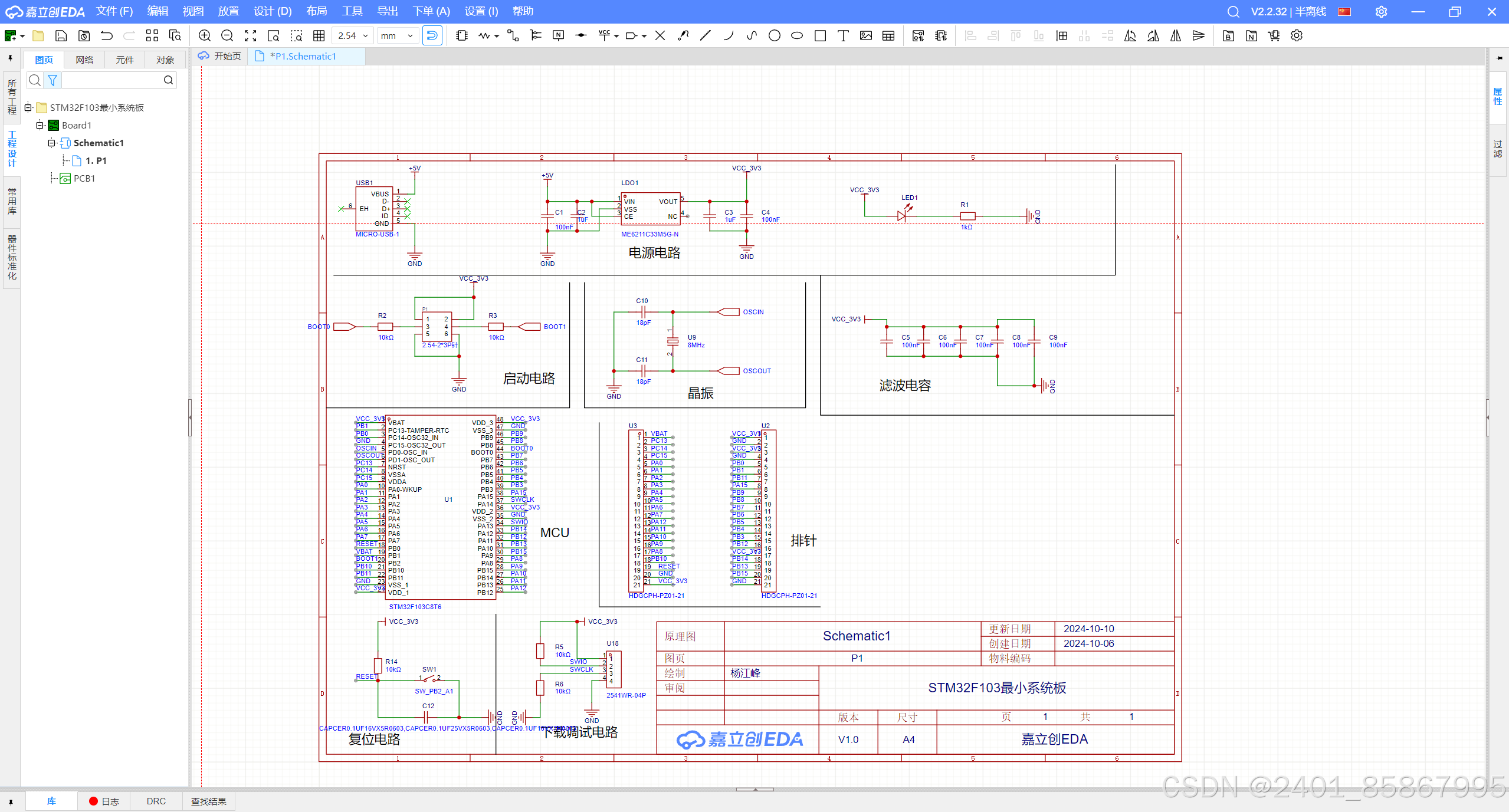

原理图如下

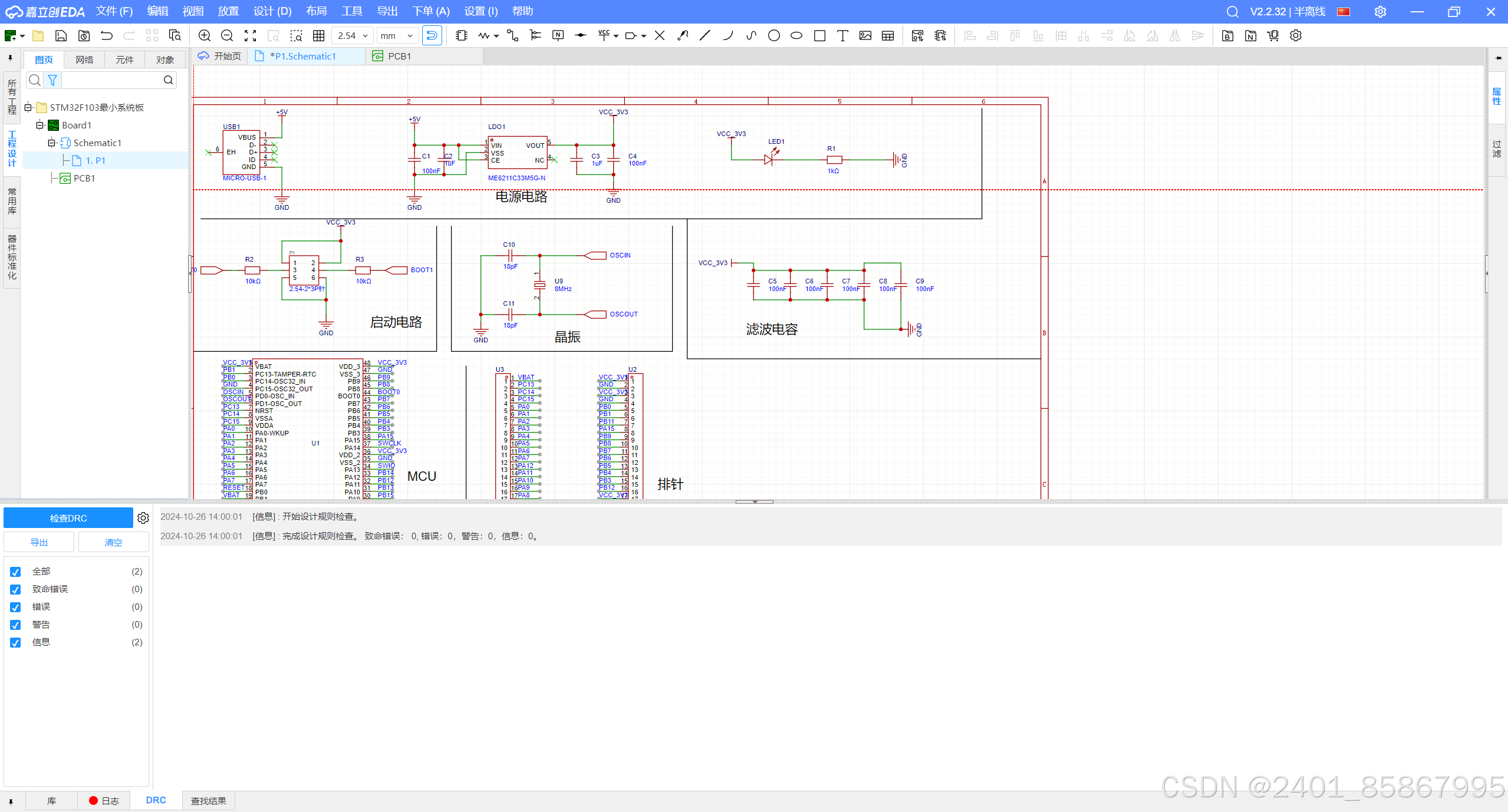

DRC检测

补充：时钟是单片机的心脏，是一个震荡的周期信号，单片机的任何指令都需要一个固定周期的时钟

电源电路由三部分组成，首先通过USB接口接入一个电源为5v，但是stm32f103的工作电压：VDD为3.3，所以设计了一个5v转3.3v的稳压电路（降压芯片），把5v的电压降到3.3v，LED灯的作用是指示电源是否正常工作，滤波电容作用是滤掉电路中电压波动与高频振荡，减小电源噪音，使电源更加稳定。晶振电路为主控芯片提供系统时钟，BOOT启动电路，启动方式由BOOT0，BOOT1引脚电平状态决定（通过跳线帽来更换电平状态），SWD下载调试电路只需两个引脚可以完成对程序的下载与调试，SWIO接上拉电阻，SWCLK接下拉电阻，复位电路作用是将电路重置到初始状态，提供低电平时芯片会复位（1：接入电源瞬间进行上电复位，2：按键复位），MCU主要起到控制与数据处理的作用，排针主要起到器件之间的连接作用。
