IEC104协议报文详解：深入探索格式与应用

在电力系统的自动化与智能化浪潮中，IEC104协议作为连接远程终端单元（RTU）和远程终端站（IED）的重要通信桥梁，其地位不容忽视。为了帮助您全面理解并掌握这一关键通信协议，本文将深入剖析IEC104协议报文的结构及其在实际应用中的运作机制。无论您是电力系统的专业人士，还是对电力通信技术感兴趣的爱好者，本文都将为您提供宝贵的知识与见解。

一、IEC104协议报文结构

IEC104协议报文主要由APCI、ASDU两部分组成。

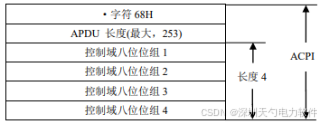

1.APCI用于传输控制信息，包含启动字符、APDU长度、控制域。

图1 APCI结构

2.ASDU是IEC104协议报文的核心部分，用于承载具体的监控和控制数据。主要包括类型标识、可变结构限定词、传送原因、应用服务数据单元公共地址、信息体。

图2 ASDU结构

二、IEC104协议报文实际应用

IEC104协议报文主要分为U帧、S帧和I帧三种类型。

1.U帧

即不编号的控制功能格式，主要用于传输链路控制命令。报文结构不含ASDU，只占6字节。

图3 U格式控制域信息

（1）启动数据传输（STARTDT）

下行：68 04 07 00 00 00（开启命令报文）

上行：68 04 0B 00 00 00（开启确认报文）

（2）测试链路（TESTFR）

下行：68 04 43 00 00 00（测试命令报文）

上行：68 04 83 00 00 00（测试确认报文）

（3）停止数据传输（STOPDT）

下行：68 04 13 00 00 00（停止命令报文）

上行：68 04 23 00 00 00（停止确认报文）

2.S帧

即编号的监视功能格式，用于对I格式报文序号确认，不传送信息。报文结构不含ASDU，只占6字节。

图4 S格式控制域信息

S格式报文

下行：68 04 01 00 10 00【接收序列号为8】

3.I帧

即编号的信息传输格式，主要用于传输应用数据，并捎带确认对方的发送。报文结构包含ASDU，报文长度最少占6字节。

图5 I格式控制域信息

（1）总召唤过程

图6 总召唤过程

（2）总召唤命令

下行：68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14【总召唤命令；14：指召唤限定词，转换为十进制为20，总召唤】

上行：68 0E 00 00 02 00 64 01 07 00 01 00 00 00 00 14【总召唤确认】

上行：68 0F 02 00 02 00 01 82 14 00 01 00 01 00 00 F0 F0【遥信；82：两个连续遥信点位，F0：指带品质描述词的单/双点信息，具体表示为无效、非当前值、取代、封锁、分状态】

上行：68 12 04 00 02 00 0D 81 14 00 01 00 01 40 00 00 00 00 00 F0【遥测；81：一个连续遥测点位，遥测值为0，F0表示品质描述词，具体表示为无效、非当前值、取代、封锁、未溢出】

上行：68 0E 06 00 02 00 64 01 0A 00 01 00 00 00 00 14【总召唤结束】

说明：类型标识符：64指总召唤，01指不带时标的单点信息，0D指测量值，短浮点数；

传送原因：06表示激活，07表示激活确认，14表示响应总召唤，0A表示激活终止

（3）读文件传输过程

图7 读文件传输过程

（4）读文件传输命令

下行：68 15 00 00 00 00 D2 00 06 00 01 00 00 00 00 02 03 05 62 2E 74 78 74【读文件激活；62 2E 74 78 74指文件名b.txt】

上行：68 1E 00 00 02 00 D2 00 07 00 01 00 00 00 00 02 04 00 05 62 2E 74 78 74 00 00 00 00 0F 00 00 00【读文件激活确认】

上行：68 28 02 00 02 00 D2 00 05 00 01 00 00 00 00 02 05 00 00 00 00 00 00 00 00 00 61 62 63 64 65 66 31 31 31 31 31 31 31 31 31 0E【读文件数据传输；61 62 63 64 65 66 31 31 31 31 31 31 31 31 31指文件内容abcdef111111111】

下行：68 18 02 00 04 00 D2 00 05 00 01 00 00 00 00 02 06 00 00 00 00 00 00 00 00 00【读文件数据传输确认】

说明：类型标识符：D2指文件传输；

传送原因：06表示激活，07表示激活确认，05表示请求/被请求；

附加数据包类型：02表示文件传输；

操作标识：03表示读文件激活，04表示读文件激活确认，05表示读文件数据，06表示读文件数据响应

三、结语

通过对IEC104协议报文的详细解读，我们不难发现其在电力系统通信中的重要作用。IEC104协议以其格式规范、结构清晰、应用广泛等特点，为电力系统的自动化与智能化发展提供了有力的支持。

随着电力系统的不断发展和智能化水平的提升，IEC104协议的应用场景也将更加广泛。我们期待更多的专业人士能够深入研究和应用IEC104协议，共同推动电力系统的通信技术的发展与进步。

在此，我们也诚挚地邀请您加入我们的讨论与交流，共同分享您在IEC104协议研究与应用中的心得与经验。让我们携手共进，为电力系统的自动化与智能化发展贡献更多的智慧与力量！
