在电力系统自动化领域，IEC 60870-5-104（简称IEC104）协议作为一种重要的网络通信标准，扮演着连接远方监控中心与各种智能电子设备（IED）的桥梁角色。该协议基于网络传输，不仅实现了遥测、遥信、遥控及遥调（四遥）功能的高效数据交换，还支持文件传输和软件升级等高级应用，为电力系统的运维管理和设备维护提供了极大的便利。本文将深入探讨IEC104协议下的文件传输过程和软件升级机制，揭示其背后的技术细节和操作流程。
目录
一、文件传输过程
1.简介
文件传输主要用于召唤终端的历史数据文件、录波文件等，文件传输过程分为召唤目录和文件传送过程，需要主站主动发起文件传输过程。
2.类型标识
- 召唤文件目录（TI = 122）
- 读文件（TI = 210）
- 写文件（TI = 210）
3.传输模式
文件传输时宜采用 7z 压缩格式进行传输，采用 7z 格式默认的 LZMA 压缩算法，对于采用压缩格式进行传输的文件，在原有文件全名（包括原扩展名）基础上增加后缀扩展名“.7z”，接收方在收到以.7z 结尾的文件时将该文件以压缩格式进行处理，其余情况均按照非压缩格式处理。
4.指令
文件传输过程一共分三种：召唤文件目录过程、读文件传输过程、写文件传输过程。

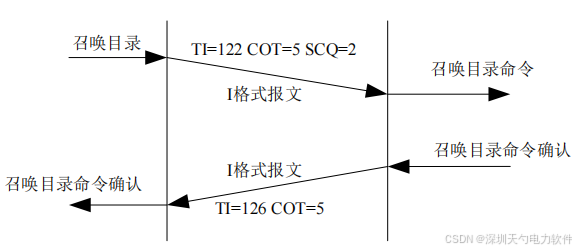

4.1 召唤文件目录过程
（1）流程
①配电主站向配电终端发出“召唤目录命令”（TI=122，COT=5，SCQ=2）报文。
②配电终端用“召唤目录命令确认”（TI=126，COT=5）回复主站。
（2）召唤方式
①召唤默认目录：所有文件；满足搜索时间段的文件。
②召唤指定目录：所有文件；满足搜索时间段的文件。

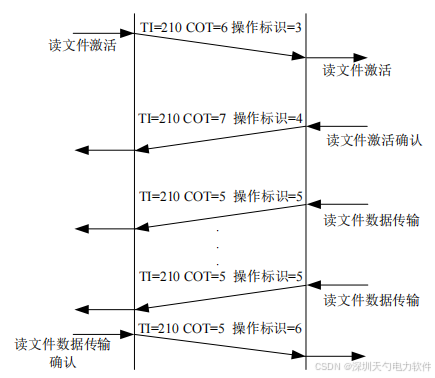

4.2 读文件传输过程
（1）流程
①主站将向终端发送“读文件激活”（TI=210，COT=6，操作标识=3）报文。
②终端立即用“读文件激活确认”（TI=210，COT=7，操作标识=4）回答主站。
③随机终端通过“读文件数据传输”（TI=210，COT=5，操作标识=5）将文件内容传送给主站。
④当主站接受完所有的数据，则向终端发送“读文件数据传输确认”（TI=210，COT=5，操作标识=6）。

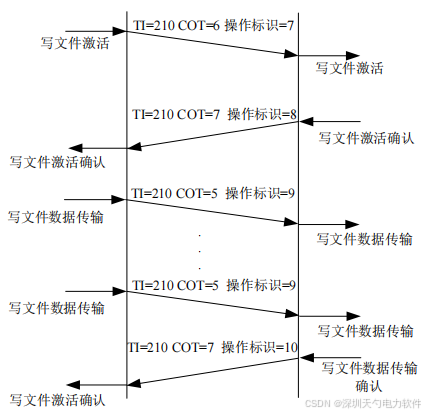

4.3 写文件传输过程
（1）流程
①配电主站向配电终端发出“写文件激活”（TI=210，COT=6，操作标识=7）报文。
②配电终端用“写文件激活确认”（TI=210，COT=7，操作标识=8）报文回复主站。
③主站收到确认报文后，会进行“写文件数据传输”（TI=210，COT=5，操作标识=9）。
④当终端接受完所有的数据，则向主站发送“写文件数据传输确认”（TI=210，COT=7，操作标识=10）。
二、软件升级
1.简介
软件升级命令用来实现远方对终端的软件版本升级功能。
2.类型标识
- 写文件（TI = 210）
- 软件升级（TI = 211）

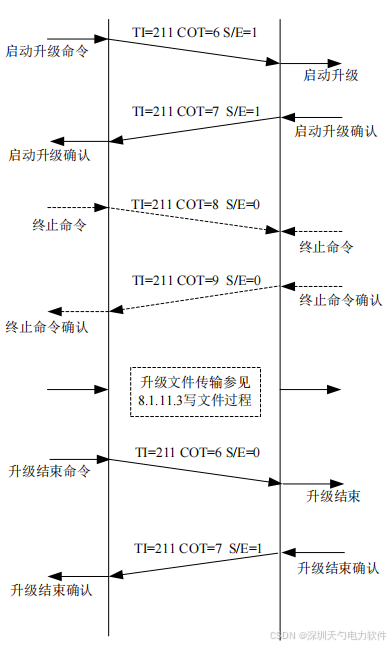

3.过程
3.1 流程
①配电主站向配电终端发出“启动升级命令”（TI=211，COT=6，S/E=1）报文。
②终端用“启动升级确认报文”（TI=211，COT=7，S/E=1）回复主站。
③主站在收到终端确认报文后，向终端发送“写文件过程”的相关报文进行软件升级。
④当主站收到“写文件传输确认”报文后，向终端发送“升级结束命令”报文（TI=211，COT=6，S/E=0）。
⑤终端以“升级结束确认”报文（TI=211，COT=7，S/E=0）回复主站。
⑥经短延时终端自动重启完成软件升级。
⑦同时主站也可以使用“撤销升级命令”报文（TI=211，COT=8，S/E=0）放弃升级操作。
⑧终端在接收到“撤销升级命令”报文后以“撤销升级确认”报文（TI=211，COT=9，S/E=0）回复主站并放弃升级操作。
三、总结
综上所述，IEC104协议下的文件传输与软件升级功能，为电力系统的远程运维管理提供了强有力的支持。通过高效、可靠的数据通信机制，不仅实现了文件的安全传输，还极大地简化了软件升级流程，降低了运维成本，提升了系统的整体可靠性和灵活性。随着电力系统的不断发展和智能化水平的提升，IEC104协议的应用范围将持续扩大，为构建更加智能、高效的电力网络贡献力量。
今天分享到此为止，如对以上内容或电力规约测试工具感兴趣的朋友，欢迎评论区多多交流。
