IEC104协议实战指南：超时、K/W与序列号全攻略

在复杂多变的电力系统中，数据的稳定传输与系统的可靠运行至关重要。IEC104协议，作为电力远动通信的基石，凭借其高效的安全传输机制，为电力系统的稳定运行提供了坚实的保障。今天，我们就来深入了解一下IEC104协议中的安全传输机制，特别是其超时机制、K/W机制和序列号机制，看看它们是如何确保数据的正确传输和系统的可靠运行的？

一、超时机制

当实际通信时间超过所规定超时时间时，系统将采取相应的措施，如重新发送数据、关闭并重新建立连接等，以确保数据的正确传输和系统的稳定运行。

1.超时时间的参数和默认值

• t0：建立连接的超时，默认值为30s
• t1：发送或测试APDU的超时，默认值为15s
• t2：无数据报文时确认的超时，默认值为10s，t2 < t1
• t3：长期空闲状态下发送测试帧的超时，设定值为20s

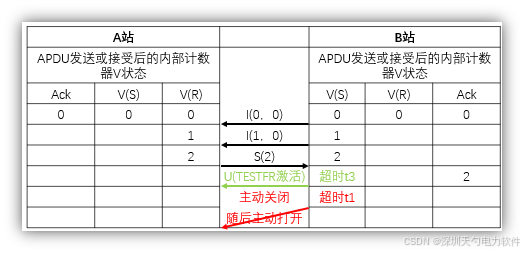

2.未确认的测试过程

二、K/W机制

用于控制发送和接收缓存区的报文数量，避免缓存溢出和报文丢失。

• 参数和默认值

  • K值：表示发送方在有K个I格式报文未得到对方确认时，将停止数据发送，一般取值为12
  • W值：表示接收方最迟在接收W个I格式报文后应给予发送方确认，取值8
  • W值不应超过K值的三分之二

• 工作原理

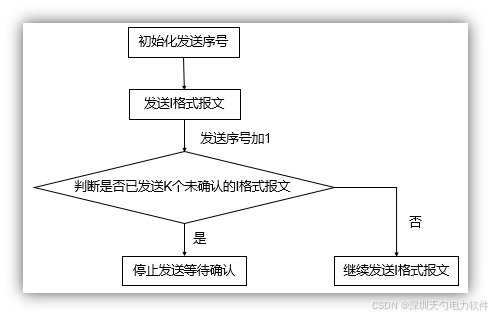

  • 发送方行为

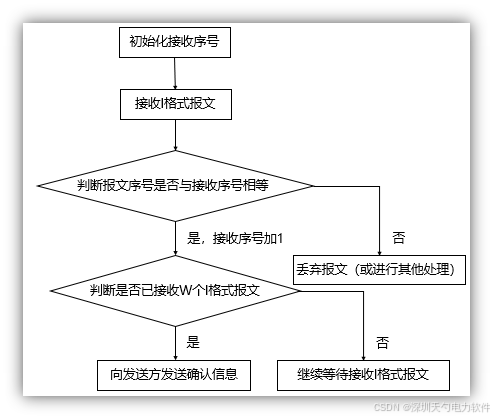

• 接收方行为

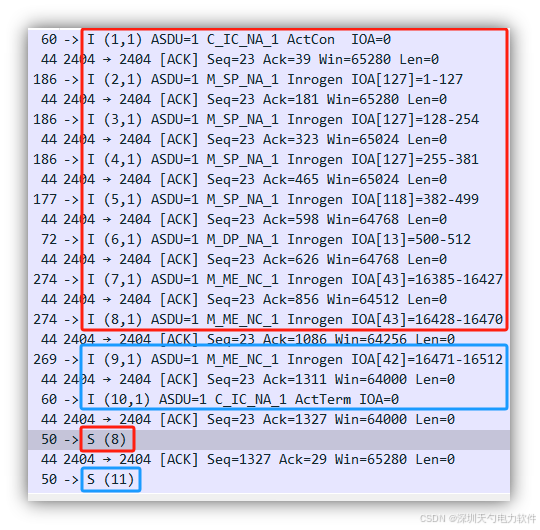

• 实际应用场景



三、序列号机制

1.发送序列号

• 标识发送的数据帧
• 确保数据帧在发送过程中的顺序性

2.接收序列号

• 确认已经成功接收到的最后一帧数据
• 保证接收过程中的顺序性
• 可用于流量控制

3.工作原理

• 发送方每发送一个I格式报文，其发送序号加1
• 接收方每接收到一个与其接收序号相等的I格式报文，接收序号加1
• 接收方可以使用S格式报文对已接收到的I格式报文进行确认
• 如果发送方发送的某一I格式报文长时间无法在对方的接收序号中得到确认，意味发生了报文丢失，发送方可以重新发送该报文，直到接收确认

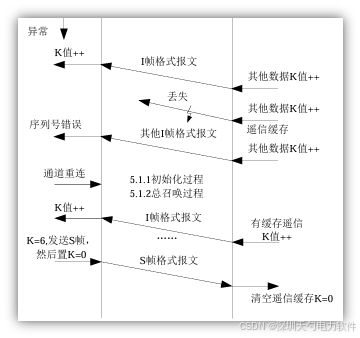

4.序列号出错场景

 通过今天的分享，我们不难发现，IEC104协议的安全传输机制是确保电力系统稳定运行的关键所在。无论是超时机制的灵活应对，还是K/W机制和序列号机制的精准配合，都为数据的正确传输提供了有力的保障。在电力远动通信的舞台上，IEC104协议无疑是一颗璀璨的明星，引领着电力系统向着更加高效、可靠的方向发展。让我们继续关注IEC104协议，共同探索更多电力通信的奥秘吧！

今天的分享到此为止，能让别人学到更多有用的知识是一件让人振奋的事情。如对此主题或电力规约测试工具感兴趣的朋友，欢迎评论区多多交流。
