关系型数据库E-R图

一、什么是ER图？

ER图（Entity-Relationship Diagram），即实体-关系图，是一种用于描述数据模型的概念图，主要用于数据库设计阶段。E-R图可以帮助设计师和开发者理解数据需求并构建相应的数据库结构。

二、什么时候使用ER图？

ER图广泛应用于多种场景中，什么时候画ER图呢？以下是几个主要的使用场景：

1、系统分析与设计。在系统开发初期，ER图被用来捕捉业务需求并定义数据结构，它也可以帮助分析人员和设计师理解业务流程中的数据元素及它们之间的关系。

2、数据库设计。ER图可以用于定义数据库的逻辑结构，包括实体、属性和联系。基于ER图，还可以进一步设计数据库的物理结构，如表结构、索引等。

3、软件工程。ER图在帮助开发者理解各个模块的数据需求，促进模块间的接口设计中也起到关键作用。在集成测试阶段，ER图可用于验证数据的一致性和完整性。

4、数据仓库和商业智能。ER图能用于构建数据仓库的架构，定义事实表和维度表之间的关系。同时，它还可以进行报告和仪表板设计，基于ER图构建的数据模型可以支持高级数据分析和报表生成。

5、数据治理和管理。ER图提供了有关数据元素的元数据信息，有助于数据治理和文档化；在进行数据质量控制时，通过ER图可以更容易地发现和解决数据质量问题。

6、项目管理和协作。ER图作为共享的语言，有助于不同背景的人员（如业务分析师、IT专家）之间进行有效沟通；当业务需求发生变化时，ER图可以用来评估影响范围，并计划相应的数据结构调整。

7、教学和培训。ER图常被用作教授数据库原理和技术的基础工具，对于新入职的员工或学生，ER图可以作为学习数据库设计的重要工具。

通过这些应用场景不难看出，ER图不仅在数据库设计中发挥着核心作用，还在整个软件开发生命周期中扮演着重要角色，无论是从技术角度还是业务角度来看，ER图都是一个非常有价值的工具。希望大家可以花一些时间去研究和学习，想必对大家工作的帮助也是立竿见影的。

三、ER图的组成

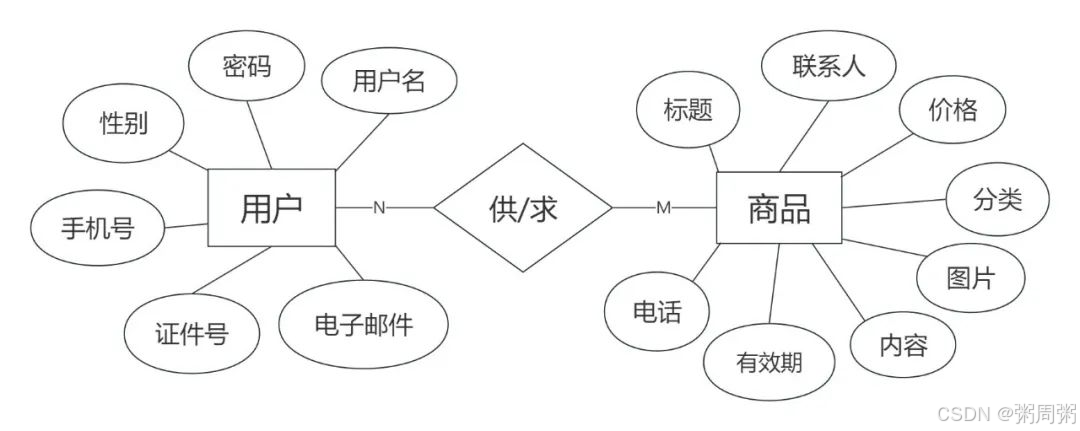

ER图由3个部分组成，分别是实体、属性和联系。

1、实体（Entity）

实体代表现实世界中的对象或概念，比如“客户”、“产品”或“订单”。每个实体都有一些属性，这些属性是用来描述该实体的特征，例如“客户的姓名”、“产品的价格”。

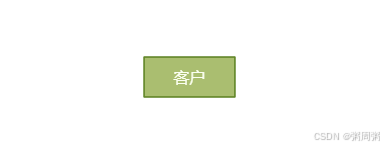

实体通常用矩形框表示，框内写上实体的名称。比如：

2、属性（Attribute）

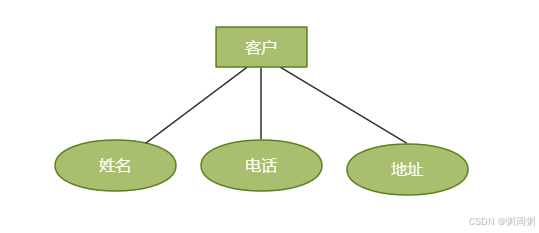

实体所具有的某一特性，一个实体可由若干个属性来刻画。属性不能脱离实体，属性是相对实体而言的。例如，“客户”的属性可以包括“姓名”、“电话”、“地址”等。

属性通常用椭圆形或下划线表示，用无向边将其与相应的实体连接起来。

3、联系（Relationship）

联系也叫关系，它表示两个或多个实体之间的关联方式。例如，“客户”和“订单”之间的“创建”联系。

联系通常用菱形表示，菱形内写上联系的名称。

比如：1个客户拥有多个订单

联系与实体之间用线条连接，并在连接线上标出联系类型，例如一对一（1:1）、一对多（1:N）、多对多（M:N）。

接下来，分享一下实体和联系的关系。

在ER图中，实体和联系之间的关系主要有3种基本类型，分别是：一对一（ 1：1）、一对多（1：N）、多对多（M：N）。

下面分别介绍这3种关系类型：

1、 一对一关系（ 1：1）

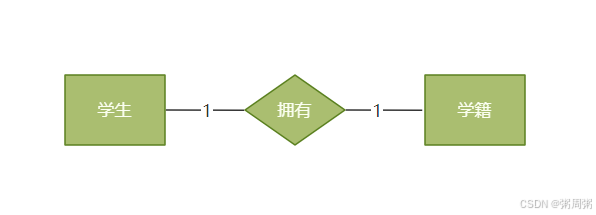

表示两个实体集中的每个实体最多只能与另一个实体集中一个实体相关联。比如：“学生”与“学籍”之间的关系。一个学生只能有一个学籍，而一个学籍也只能对应一个学生。

2、一对多关系（1：N）

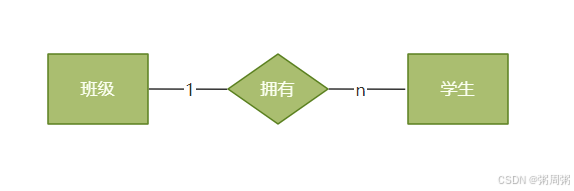

表示一个实体集中的每个实体可以与另一个实体集中的多个实体相关联，而另一个实体集中的每个实体最多只能与前一个实体集中的一个实体关联。比如：“班级”与“学生”之间的关系。一个班级可以有多个学生，但每个学生只能属于一个班级。

3、多对多关系（M：N）

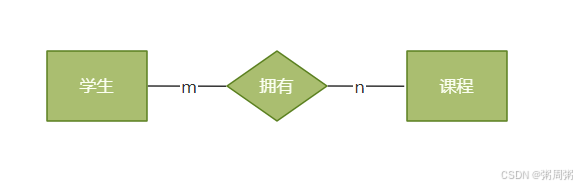

表示两个实体集中的每个实体都可以与另一个实体集中的多个实体相关联，反之亦然。比如：“学生”与“课程”之间的关系。一个学生可以选修多门课程，一门课程也可以被多个学生选修。
