BGP基础实验

🔥 本文专栏：网络安全从小白到大神

😄 作者主页:小度爱学习

---

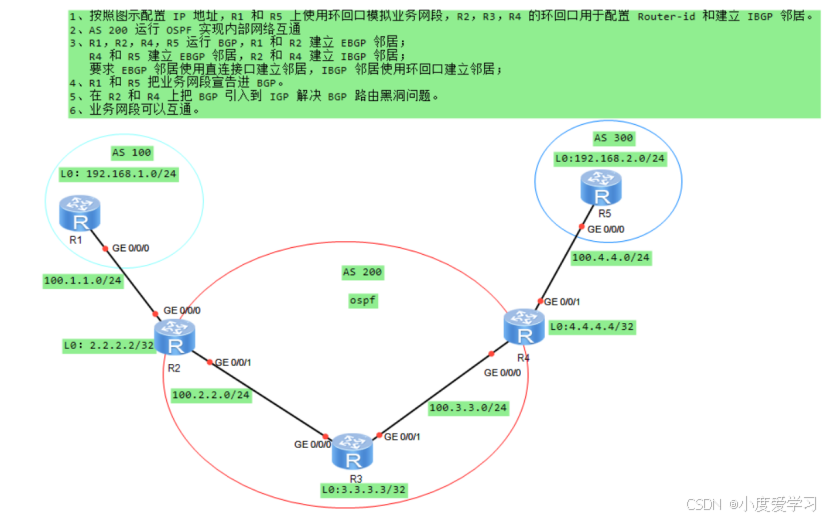

1、实验拓扑

2、实验需求

1、按照图示配置 Ip 地址，R1和 R5 上使用环回口模拟业务网段，R2，R3，R4 的环回口用于配置 Router-id 和建立 IBGP 邻居。
2、AS 200 运行 0SPF 实现内部网络互通
3、R1，R2，R4，R5运行BGP，R1和R2建立EBGP 邻居;
      R4 和 R5 建立 EBGP 邻居，R2 和 R4 建立 IBGP 邻居;
      要求 EBGP,邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居;
4、R1 和 R5 把业务网段萱告进 BGP。
5、在 R2 和 R4 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题。
6、业务网段可以互通。

3、实验思路

3.1、先根据图示配置好ip地址，再验证一下连通性

3.2、再AS 200内部配置好ospf

3.3、BGP邻居建立

3.4、讲业务网段宣告进BGP

3.5、解决路由黑洞，将BGP路由引入IGP

4、实验步骤 （ip地址不再做演示，各地址依据路由号配置）

4.1、R2、R3、R4 配置 OSPF

R2:
ospf 1 router-id 2.2.2.2
area 0
network 100.2.2.0 0.0.0.255
network 2.2.2.2 0.0.0.0

R3:
ospf 1 router-id 3.3.3.3
area 0
network 100.2.2.0 0.0.0.255
network 100.3.3.0 0.0.0.255
network 3.3.3.3 0.0.0.0

R4:
ospf 1 router-id 4.4.4.4
area 0
network 100.3.3.0 0.0.0.255
network 4.4.4.4 0.0.0.0

4.2、BGP 邻居建立

4.2.1、EBGP 邻居（直连接口）

R1 与 R2：

R1：
bgp 100
peer 100.1.1.2 as-number 200

R2:
bgp 200
peer 100.1.1.1 as-number 100

R4 与 R5：

R4：
bgp 200
peer 100.4.4.5 as-number 300

R5:
bgp 300
peer 100.4.4.4 as-number 200

4.2.2、IBGP 邻居（环回口）

R2 与 R4：

R2：
bgp 200
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface l0

R4：
bgp 200
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface l0

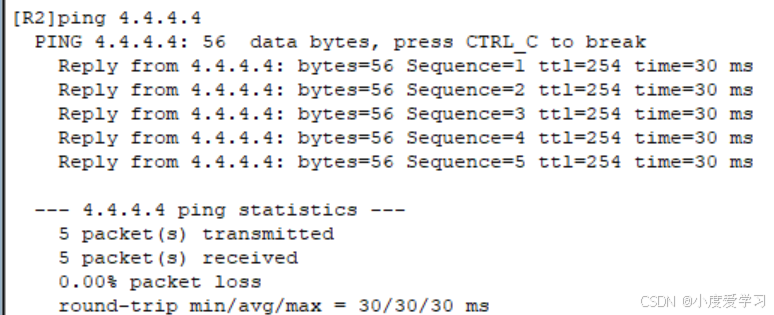

验证 BGP 邻居：检查display bgp peer确保邻居状态为Established。

4.3、业务网段宣告进 BGP

4.3.1、R1 宣告业务网段：

bgp 100
network 192.168.1.0 24

4.3.2、R5 宣告业务网段：

bgp 300
network 192.168.2.0 24

4.4、 将R2与R4的下一跳更改为本机

R2:
bgp 200
peer 4.4.4.4 next-hop-local

R4:
bgp 200
peer 2.2.2.2 next-hop-local

4.5、BGP 路由引入 IGP（解决路由黑洞）

4.5.1、R2 引入 BGP 到 OSPF：

ospf 1
import-route bgp

4.5.2、R4 引入 BGP 到 OSPF：

ospf 1
import-route bgp

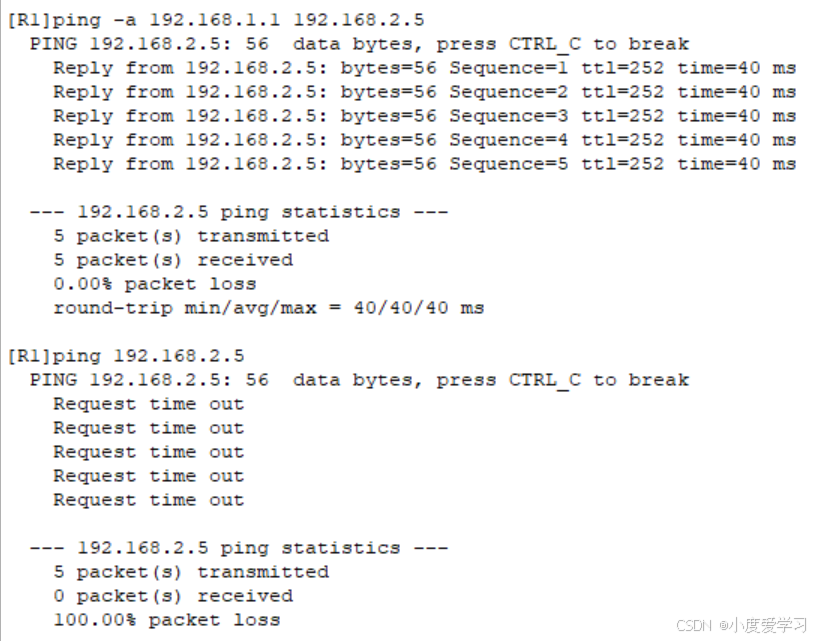

4.6、测试一下

这里发现指定源ip可以ping通·，但是直接ping是不通的

思考一下，这是为什么呢？
