NAT技术概述
NAT的定义与作用
NAT（Network Address Translation）是一种在网络层实现地址转换的技术，主要用于解决 IPv4公网地址短缺 和提高网络安全性的问题。它通过将私有IP地址转换为有限的公网IP地址，使大量内部用户能够共享少量公网IP访问互联网。NAT不仅有效解决了IP地址资源紧张的问题，还起到了屏蔽内部网络拓扑的作用，增强了网络安全防护能力。这种技术使得组织可以在内部使用易于管理和分配的私有地址空间，同时又能保持与外部网络的连通性。
NAT的应用场景
NAT技术在现代网络环境中扮演着至关重要的角色，在不同规模的网络中都有广泛应用:
-
在 家庭网络 中，NAT使单个公网IP地址能够服务于多台设备，实现共享上网。这不仅简化了网络配置，还显著提升了IP地址利用率。
-
转移到 企业网络 ，NAT为企业提供了额外的安全屏障，通过隐藏内部IP地址，有效防止外部直接访问内部系统，大大降低了潜在的安全风险。
-
对于 ISP网络 ，NAT技术更是不可或缺。它允许ISP使用有限的公网IP地址资源为大量客户提供服务，同时还能优化网络流量，提升服务质量。
这些应用场景充分体现了NAT在解决IP地址短缺、提高网络效率和增强安全性方面的优势。
NAT地址转换原理
基本转换机制

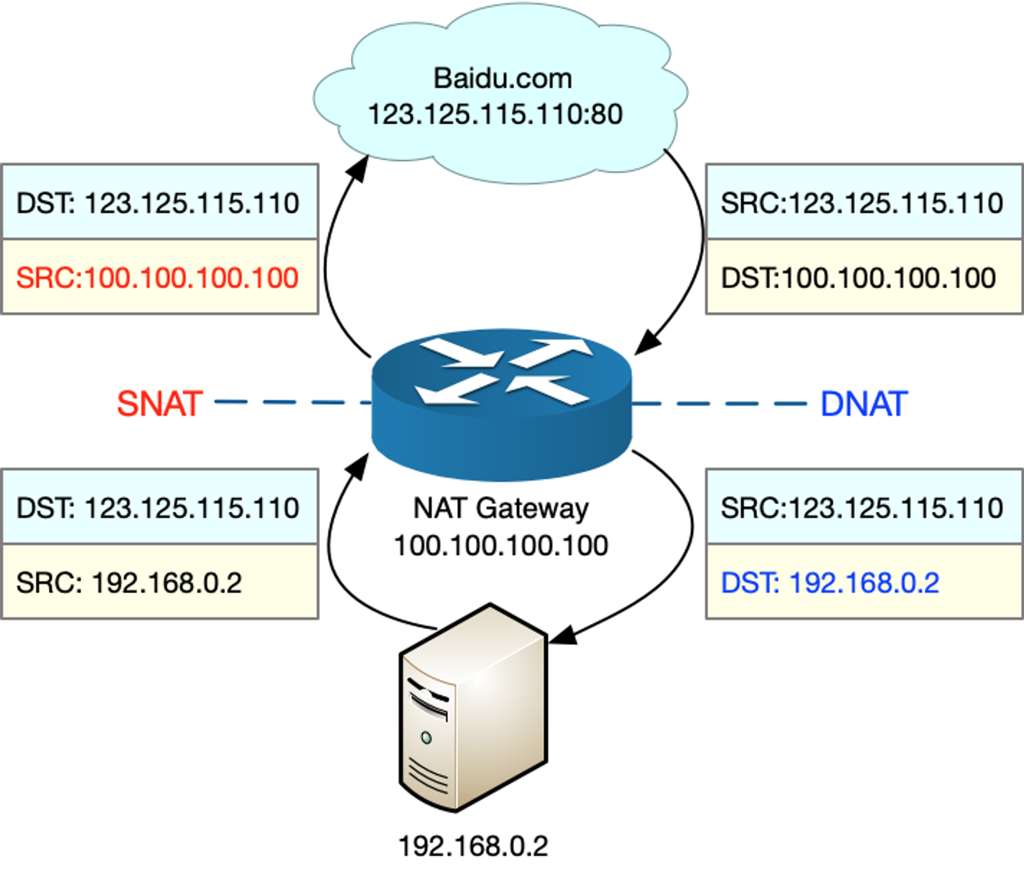

NAT的基本转换机制是实现私有IP地址到公有IP地址映射的核心。在这个过程中， 源地址转换 和 目标地址转换 扮演着关键角色:
源地址转换
当内部主机发起对外部网络的请求时，NAT设备会执行以下操作：
-
将数据包的源IP地址从私有地址转换为公有地址
-
如果使用PAT（端口地址转换），还会修改源端口号
这种转换确保了外部网络能够识别和响应这些请求，同时也隐藏了内部网络的真实结构。
目标地址转换
对于从外部网络返回的响应数据包，NAT设备执行相反的操作：
-
将目标IP地址从公有地址转换为私有地址
-
如果使用PAT，还会还原目标端口号
这种逆向转换确保了响应数据能够准确送达原始发起请求的内部主机。
值得注意的是，NAT设备会维护一张 转换表 ，记录每次转换的详细信息。这张表对于正确执行地址转换至关重要，它包含了以下关键字段：
-
内部IP地址
-
外部IP地址
-
源端口号（如使用PAT）
-
目标端口号（如使用PAT）
通过这种机制，NAT不仅能实现高效的地址转换，还能支持多对一的地址映射，极大地提高了公网IP地址的利用率。同时，它也为内部网络提供了额外的安全屏障，因为外部观察者只能看到转换后的IP地址，而无法直接访问内部网络的真实结构。
NAT表的结构与功能
NAT表是实现网络地址转换的核心数据结构，负责存储和管理地址转换的相关信息。它在NAT设备中扮演着至关重要的角色，确保内外网通信的正确性和一致性。NAT表通常包含以下关键字段：
| 字段名称 | 描述 |
|---|---|
| 内部IP地址 | 私有网络中主机的实际IP地址 |
| 外部IP地址 | 公共网络中使用的IP地址 |
| 内部端口号 | 私有网络中主机使用的端口号 |
| 外部端口号 | 公共网络中使用的端口号 |
| 协议类型 | TCP、UDP或其他 |
这些字段共同构成了NAT转换的基本要素，使得NAT设备能够精确地跟踪和管理每一次通信会话。
NAT表的工作原理可以概括为以下几个关键步骤：
-
当内部主机发起对外部网络的请求时，NAT设备会在NAT表中创建一个新的表项。
-
表项包含内部IP地址、内部端口号、外部IP地址和外部端口号等信息。
-
NAT设备根据表项中的信息，将数据包的源IP地址和端口号替换为相应的外部IP地址和端口号。
-
当外部响应数据包到达时，NAT设备通过查询NAT表，将目标IP地址和端口号还原为原来的内部IP地址和端口号，确保响应正确送达原发起请求的内部主机。
NAT表的管理是NAT技术中的一个重要环节。为了提高资源利用率，NAT表通常会设置一定的超时机制。这意味着，如果一段时间内没有新的数据包与某个表项相关联，该表项会被自动删除，释放相应的资源。这种方法既保证了NAT表的有效性，又避免了资源的浪费。
在大规模网络环境中，NAT表的设计和管理面临着更大的挑战。例如，在电信级NAT（CGNAT）中，需要处理数十万甚至数百万用户的地址转换需求。为此，CGNAT引入了一些高级特性，如端口块分配（PBA）和动态分配等策略，以提高地址资源的利用效率和系统的整体性能。
通过合理设计和管理NAT表，NAT技术能够有效解决IP地址资源短缺的问题，同时为网络通信提供必要的安全保障。
NAT地址转换过程

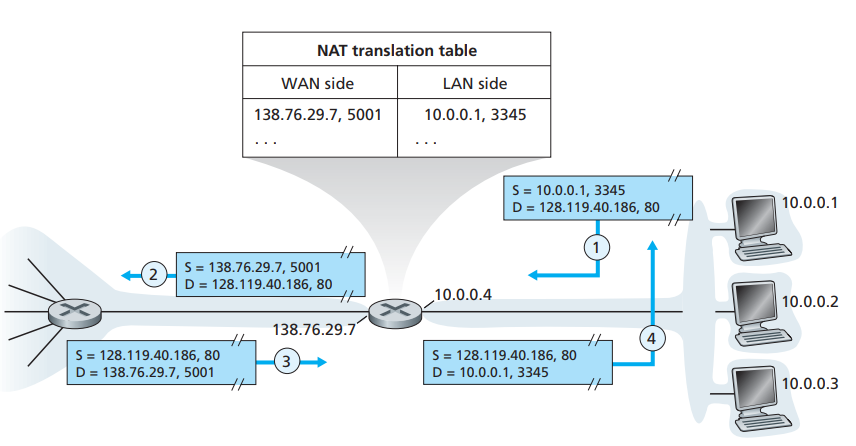

内网访问外网的转换过程
在探讨NAT技术的具体实现时，内网访问外网的转换过程是一个关键环节。这个过程涉及多个精细的步骤，展示了NAT技术的核心机制。让我们深入了解一下这个过程的细节：
-
数据包生成 ：内网主机（如计算机A，IP地址为10.0.0.1）发起对外部服务器（如网站S，IP地址为54.223.189.245）的访问请求。这个初始数据包包含以下关键信息：
-
源IP地址：10.0.0.1
-
源端口：假设为45421
-
目标IP地址：54.223.189.245
-
目标端口：假设为80（标准HTTP端口）
-
NAT设备接收 ：数据包到达NAT设备（如路由器）。NAT设备检查数据包的源IP地址，发现它是内网地址，需要进行转换。
-
地址转换 ：NAT设备执行以下操作：
-
将源IP地址从10.0.0.1更改为公网IP地址（假设为121.0.0.2）
-
修改源端口号（通常使用未使用的端口，如50002）
-
创建NAT表项 ：NAT设备在NAT表中创建一个新的表项，记录以下信息：
-
内部IP：10.0.0.1
-
外部IP：121.0.0.2
-
内部端口：45421
-
外部端口：50002
-
数据包转发 ：NAT设备将转换后的数据包转发到外部网络。此时，数据包看起来像是由公网IP地址121.0.0.2发出的。
-
外部服务器响应 ：外部服务器接收到请求，处理后发送响应数据包。响应数据包的目标IP地址为121.0.0.2（NAT设备的公网IP），源IP地址为54.223.189.245（服务器的IP）。
-
NAT设备接收响应 ：NAT设备接收到响应数据包后，查询NAT表，找到与121.0.0.2:50002相对应的表项。
-
地址还原 ：NAT设备执行以下操作：
-
将目标IP地址从121.0.0.2更改为10.0.0.1
-
还原目标端口号为45421
-
数据包转发回内网 ：NAT设备将还原后的数据包转发回内网主机A。
这个过程展示了NAT技术如何有效地将内网地址转换为公网地址，同时保持通信的连续性和准确性。通过这种方式，NAT实现了私有网络与公共网络之间的无缝连接，解决了IP地址资源短缺的问题，同时提高了网络的安全性。
外网响应内网的转换过程
在外网响应内网的转换过程中，NAT设备扮演着关键角色，确保数据包能够准确无误地从外部网络传送到正确的内网主机。这一过程是NAT技术的重要组成部分，体现了其在维持网络通信连续性方面的能力。
当外部服务器接收到内网主机的请求并准备发送响应时，整个转换流程如下：
-
外部服务器构建响应数据包 ：服务器创建包含以下信息的数据包：
-
源IP地址：服务器的公网IP（如54.223.189.245）
-
源端口号：服务器使用的端口（如80）
-
目标IP地址：NAT设备的公网IP（如121.0.0.2）
-
目标端口号：之前用于发起请求的外部端口（如50002）
-
NAT设备接收响应数据包 ：NAT设备接收到响应数据包后，立即开始处理。
-
查找NAT表项 ：NAT设备查询NAT表，寻找与目标IP地址和端口号相匹配的条目。在这个例子中，它会找到与121.0.0.2:50002相关的表项。
-
执行地址转换 ：NAT设备执行以下操作：
-
将目标IP地址从121.0.0.2更改为内网主机的私有IP（如10.0.0.1）
-
还原目标端口号为内网主机最初使用的端口（如45421）
-
更新数据包头 ：NAT设备更新数据包的头部信息，反映新的目标地址和端口。
-
转发数据包至内网主机 ：NAT设备将处理后的数据包转发给相应的内网主机。这样，内网主机就能接收到原本来自外部服务器的响应，完成一次完整的通信循环。
这个过程展示了NAT技术如何巧妙地处理双向通信，确保内网和外网之间能够顺畅交流，同时保持网络的安全性和效率。通过维护详细的NAT表，NAT设备能够准确追踪和管理每一次通信会话，实现高效和安全的地址转换。
NAT转换类型
静态NAT
静态NAT是一种简单的地址转换方式，它在私网IP地址和公网IP地址之间建立 固定的一对一映射关系 。这种映射关系始终保持不变，每个私网IP地址都对应一个固定的公网IP地址。静态NAT的主要优势在于其 稳定性和可靠性 ，特别适用于需要长期保持固定映射关系的场景，如服务器发布或远程访问服务。
然而，由于其一对一的特性，静态NAT在IP地址资源利用方面可能存在一些局限性，不太适合大规模内部网络的地址转换需求。因此，静态NAT通常被应用于特定的服务或设备，如Web服务器、邮件服务器等需要持续对外提供服务的情况。
动态NAT
动态NAT是一种灵活的地址转换方法，它使用 地址池 来实现私有IP地址到公网IP地址的多对多映射。这种方法允许NAT设备从预定义的地址池中选择可用的公网IP地址，为内部网络的不同主机提供临时的地址转换服务。与静态NAT相比，动态NAT能更有效地利用有限的公网IP资源，特别适合大型网络环境中的地址转换需求。
动态NAT的一个关键特征是其灵活性。NAT设备可以根据实际需求动态分配公网IP地址，无需预先指定一对一的映射关系。这种机制使得网络管理员能够在不增加公网IP数量的情况下，支持更多的内部用户访问外部网络。此外，动态NAT还支持 端口复用 技术，进一步提高了地址资源的利用率，使得多个内部用户可以通过同一个公网IP地址同时访问外部网络，而不产生冲突。

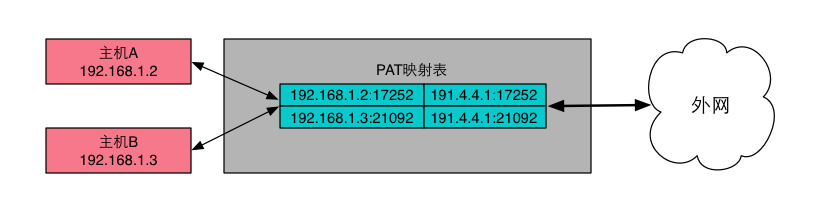

PAT（端口地址转换）
PAT（Port Address Translation）是一种先进的NAT技术，通过 端口复用 实现多对一的地址转换。这种方法允许多个内部主机共享同一个公网IP地址，同时保持独立的通信通道。PAT的核心思想是在转换IP地址的同时，改变数据包的源端口号，从而创建独特的端口标识符。这种机制使得NAT设备能够区分来自不同内部主机的流量，即使它们使用相同的公网IP地址。
PAT不仅提高了公网IP地址的利用率，还增加了网络的灵活性和安全性。通过动态分配端口号，PAT能够支持大量的并发连接，使得小型企业和家庭网络能够有效利用有限的公网IP资源。这种技术在当今IP地址资源日益紧缺的环境下显得尤为重要，为网络扩展提供了经济高效的解决方案。
NAT技术的优缺点
优点分析
NAT技术在现代网络架构中发挥着关键作用，尤其在IP地址资源管理方面表现突出。它的主要优势包括：
-
高效利用IP地址资源 ：通过允许多个内部用户共享有限的公网IP地址，NAT显著缓解了IPv4地址短缺的问题。
-
增强网络安全性 ：NAT隐藏了内部网络的拓扑结构，减少了直接攻击的风险。
-
简化网络管理 ：NAT使内部网络可以使用私有IP地址，简化了地址分配和管理。
-
降低运营成本 ：通过减少对昂贵公网IP地址的需求，NAT帮助组织节约了网络运营开支。
这些优势使NAT成为现代网络基础设施中不可或缺的一部分，特别是在面对IP地址资源稀缺和网络安全威胁日益严峻的今天。
局限性讨论
尽管NAT技术在解决IP地址短缺问题上发挥了重要作用，但它也带来了一些不容忽视的局限性。这些限制主要体现在以下几个方面：
-
连接复杂性增加 ：NAT引入了额外的地址转换步骤，可能导致网络延迟增加，尤其是在处理大量并发连接时，可能会造成性能瓶颈。
-
某些特殊协议兼容性问题 ：NAT可能会影响依赖特定端口或IP地址绑定的应用程序和服务，如某些P2P应用和VoIP服务。这是因为NAT改变了数据包的源地址和端口号，可能干扰这些应用的正常运作。
-
端到端IP跟踪困难 ：NAT破坏了传统的端到端IP连接模型，使得在网络中追踪数据流变得更加复杂。这对于网络监控和故障诊断来说是一个挑战。
-
NAT穿透问题 ：在某些情况下，NAT设备可能难以正确处理复杂的网络拓扑，导致跨NAT设备的通信失败。这种情况常见于需要建立双向通信的应用，如在线游戏或多点视频会议。
这些局限性虽然不影响NAT技术的整体价值，但在设计和实施网络解决方案时，需要充分考虑这些因素，以便做出合适的技术决策。
