继电器模块使用教程

一.继电器模块的使用

这里讲到的是12V光耦隔离2路高低电平继电器，其他的继电器使用方法略有差异但用法差不多

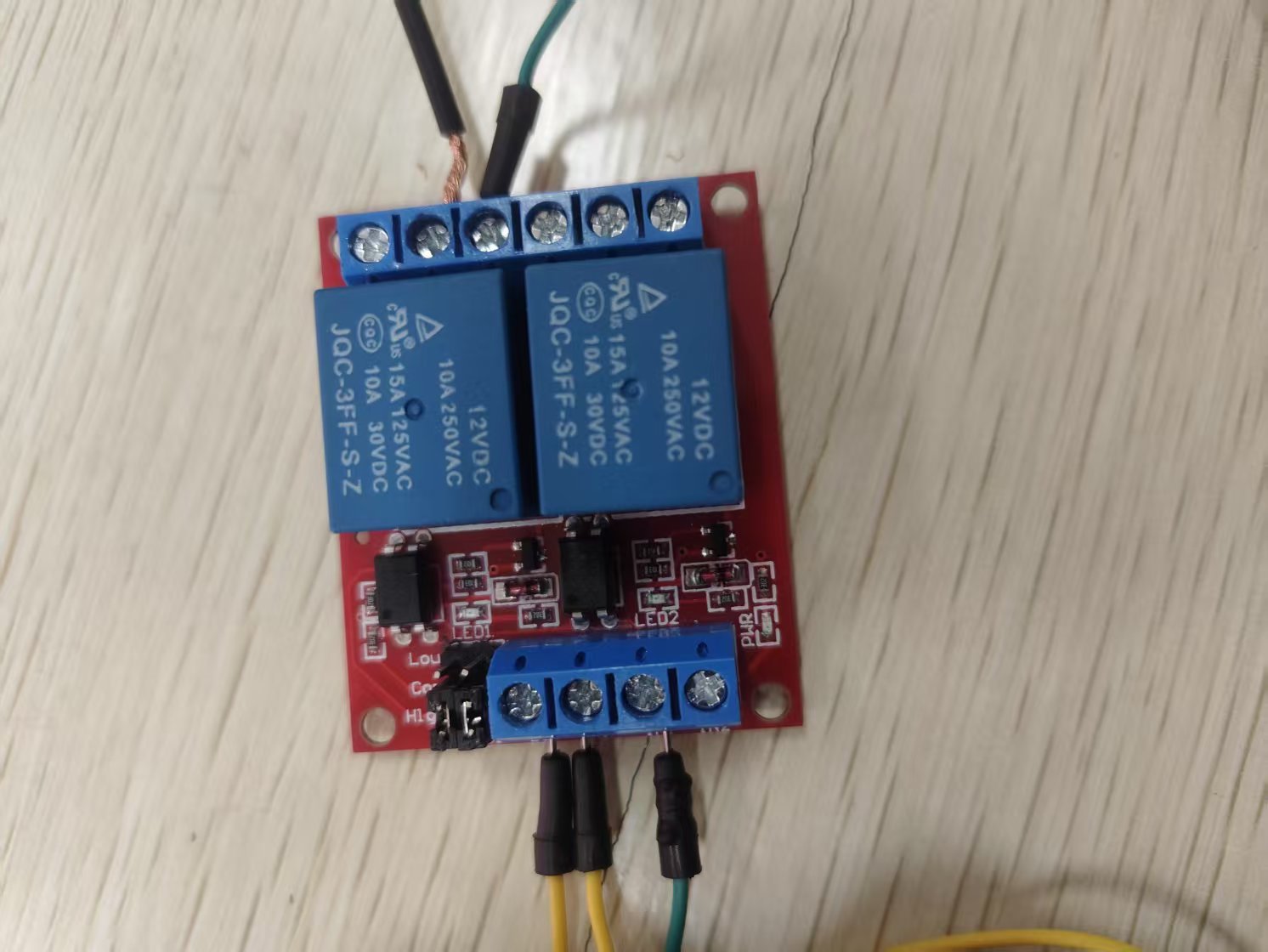

我们先来观察一下这个继电器模块，

这个是它的跳线帽，旁边High意思是高电平触发，Low的意思是低电平触发，（有的继电器只会标H和L意思和这个一样），可以根据自己的需求选择

这个是他的光耦，因为我这个是2路的，所以有两个，

这个蓝色方块就是我们的继电器，绝大部分的工作由它完成，我们来看看它上面的字，12VCD代表的就是需要接入12V，这个接下我们会讲，这里了解一下，

下面的就表示通过多大的电流，有多大的电压不会损害继电器（这里表述可能不是特别准确），

然后我们看看接口，因为不好拍照，这里就说一下，

DC+接的是正极，就是我们前面提到的12V（必须是12V，我因为刚学在这里搞不懂，然后有些资料写的不清楚，浪费了好多时间）

DC-接的是负极

IN接的是单片机的IO口，（这里要用另外的方式给单片机供电），我这个是2路的所以有两个，但是接法一样

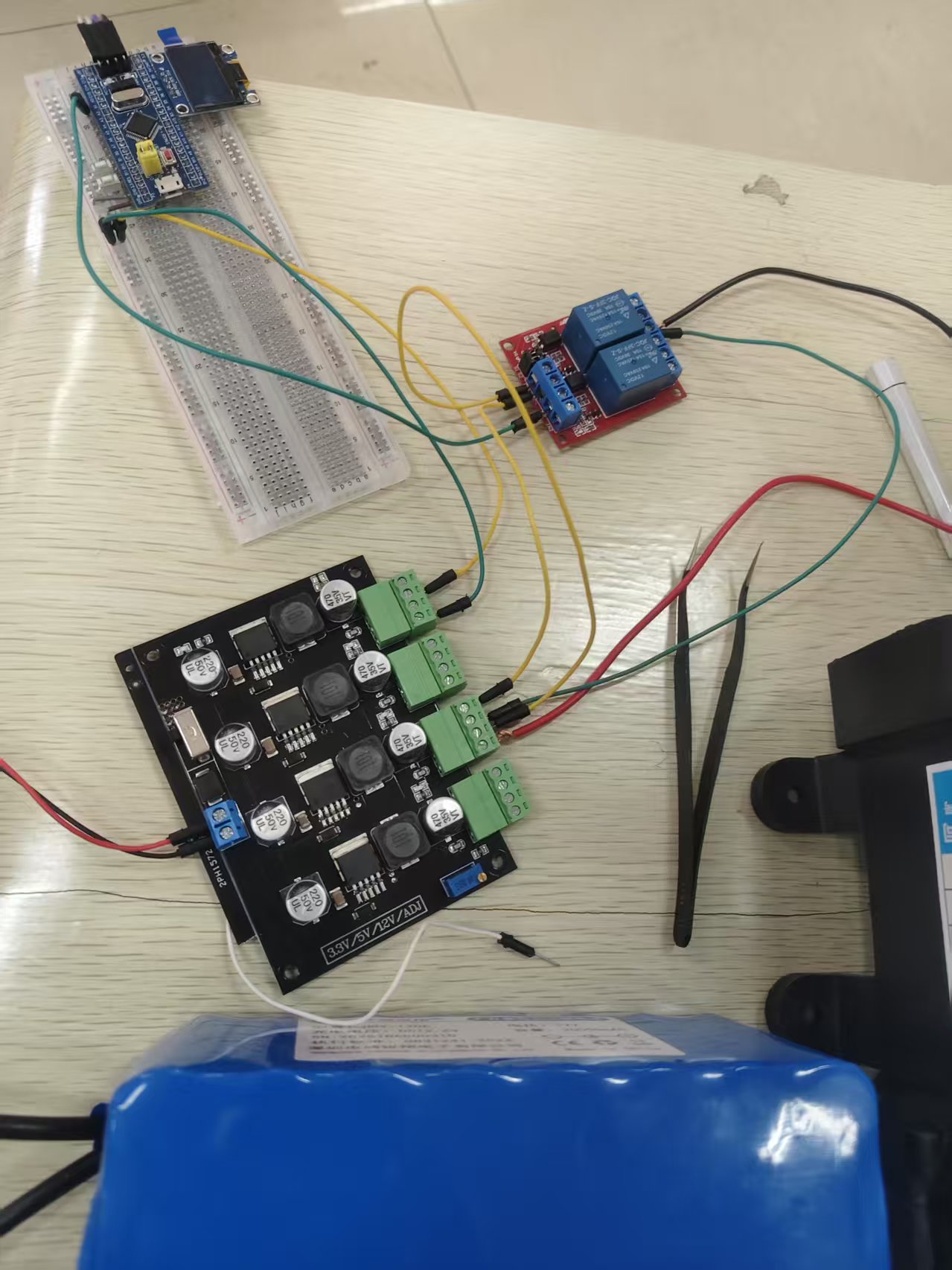

像我这里用了降压模块

再看看另一端，就是继电器的输出端

继电器输出端：
NO1：继电器常开接口，继电器吸合前悬空，吸合后与COM1短接
COM1：1路继电器公用接口
NC1：1路继电器常闭接口，继电器吸合前与COM1短接，吸合后悬空
NO2：继电器常开接口，继电器吸合前悬空，吸合后与COM1短接
COM2：2路继电器公用接口
NC2：2路继电器常闭接口，继电器吸合前与COM2短接，吸合后悬空

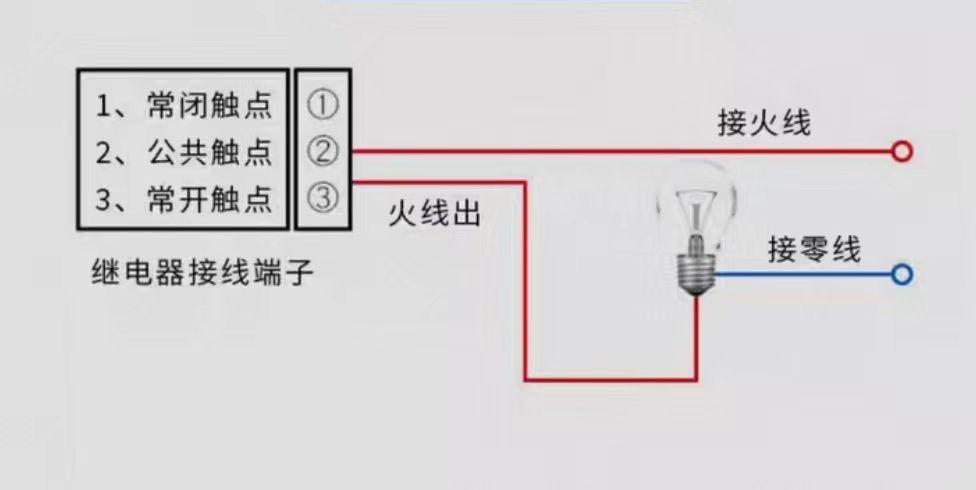

接线方法
