STP概述及基本概念

     一.STP概述

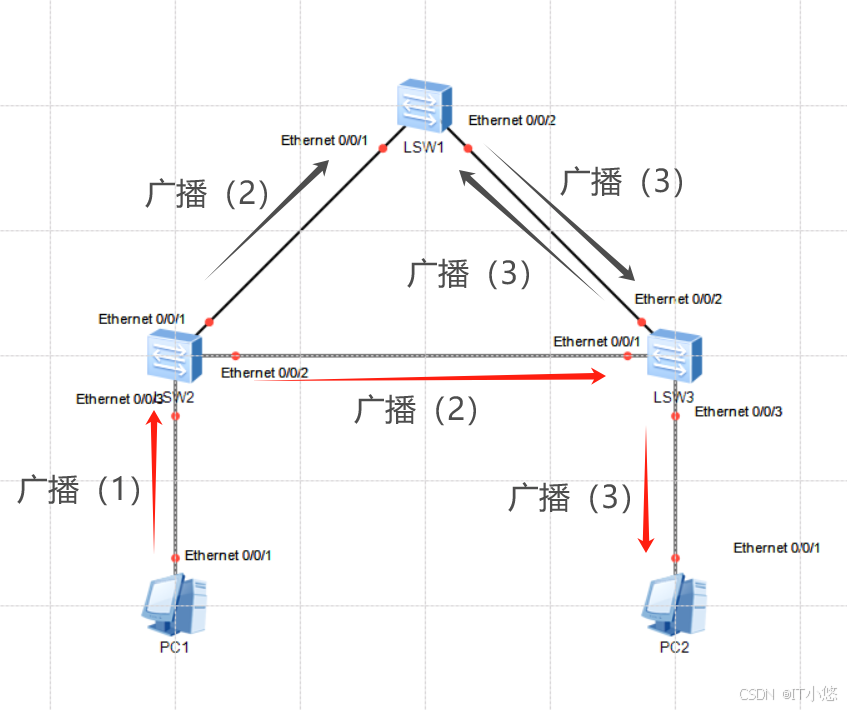

        冗余链路存在的问题，常见的以太网，一般都会设计冗余链路，越是大规模的网络，对冗余的要求性越高，当网络具有冗余性的时候就会出现一些问题,广播风暴，多帧复制,MAC地址震荡等一系列突发状况:

     1.广播风暴（也叫网络广播风暴）：指一个数据包或帧被转发传送到本地网段上的每个节点的过程，大量这样的数据将导致通信链路拥塞，从而出现无法进行正常网络通信的反常现象。

     2.多帧复制：一种数据传输过程中的现象，指在通信网络（如以太网）里，同一帧数据被多次复制并传输，可能是由网络设备故障、链路问题或传输错误等因素引起的

     3.MAC地址震荡：指在网络交换设备中，MAC 地址中的端口映射关系频繁地改变，这种情况通常是由于网络拓扑频繁变化、链路故障恢复或网络环路等原因导致的，它会影响网络的正常通信和性能

     下面是图片

     二. STP协议基本概念

     1.STP（Spanning Tree Protocol，生成树协议）就是把一个环形的网络架构改成一个树形的网络结构，将物理上存在环形网络，通过一种算法在逻辑上阻塞一些端口，将其修剪成一个逻辑上五环的树形结构

     2.一个根网桥：STP完成收敛的过程，就是把环形结构修剪为树状结构的过程，而树形的网络结构要先找到树根。根网桥有且只有一个。作用是在STP完成收敛的时候,负责产生并定时向网络中发送配置BPDU,以维护STP网络中的拓扑信息和各项配置参数。而非根网桥会根据配置BPDU对自己保存的生成树信息进行更新，并对配置BPDU进行转发。

       根网桥是一个STP网络的逻辑中心,但不一定是物理中心（注:实际情况下,逻辑中心和物理中心是合在一起的）

     三.两种选举依据

     1.STP运行STA（Spanning Tree Algorithm,生成树算法）完成收敛,通过STA区分出各网桥的角色个各端口的角色,进行形成无环的树形拓扑。

     2.ID

     交换机的身份识别基于ID（Identification）,ID又分为网桥ID（Bridge ID,简称BID）和端口ID（PortID,简称PID）。

  （1）网桥ID:

    网桥ID是一个8字节的字段，前2字节被称为网桥优先级，后6字节是网桥的MAC地址，网桥ID先比较网桥优先级，优先级最小的优先，优先级相同的比较MAC地址，MAC地址最小的优先，优先的设备会被选举为根网桥

    网桥优先级是用于衡量网桥在STA中优先级的十进制数取值范围为0~65535，默认是32768，网桥ID中的MAC地址是交换机自身的MAC地址。

 （2）端口ID:

   端口优先级的十进制数取值范围是0~255，默认值是128。

   3.路径成本：是选择链路的参考值。STP认为路径成本越低，则链路越优，而其他路径成本相对高的冗余链路这被修剪掉。

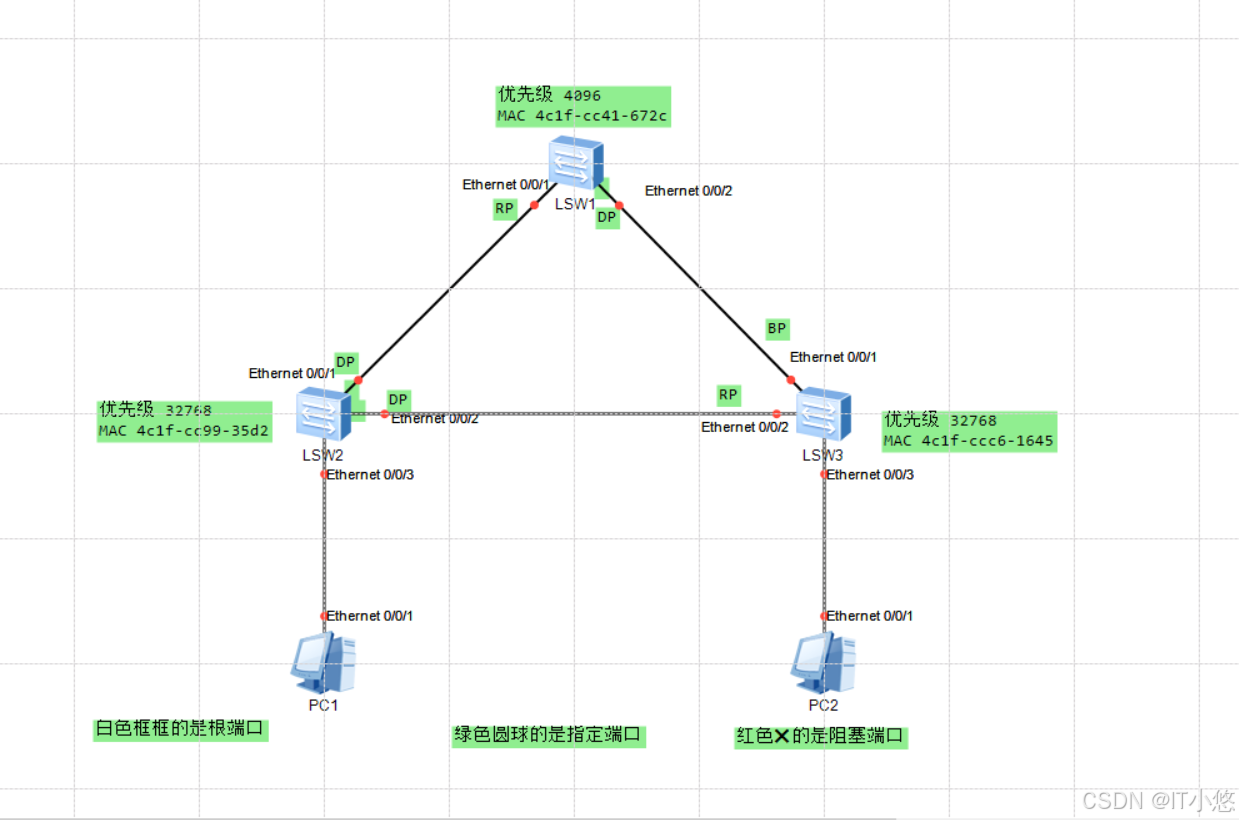

   四.3个选举步骤：

   1.选举根网桥：

要将环形拓扑变成一个无环的树形拓扑，STP首先就要选举根网桥RB，就是为网络选出一个树根。选举的依据就是网桥D最小的交换机，参与选举的设备包括所有运行STP的交换机。相关设备交互各自的配置BPDU以比较谁的网桥ID值最小。先比较优先级，优先级小的被选举为根网桥；如果优先级相同，则MAC地址小的被选举为根网桥。

   2.选举根端口：

选出根网桥之后，网络中的每台交换机必须和根网桥建立关联，因此，STP将开始选举根端口RP(Root Port)。根端口只存在于非根网桥上，所以需要在每个非根网桥上选举一个根端口。在根网桥上是没有根端口的。

（1）一台非根交换机上，根路径成本最低的端口为根端口。

（2）当根路径成本相同时，比较端口对端交换机(指定桥)的BI，哪个端口对端的BD小，则哪个端口作为本交换机的根端口。

（3）当指定桥的BID相同时，则比较对端端口的PD，哪个端口对端的PID小，则哪个端口作为
本交换机的根端口。

   3.选举指定端口：

指定端口DP(Designated Port)通常用于在STP完成收敛后，向下游交换机或下游网络转发配置消息。指定端口的选举依据顺序如下。

（1）根路径成本较低。

（2）所在交换机的BID较小。

（3）PD较小。

     五.4个常用比较规则

根网桥BID的作用是选举网桥，比较原则是更小者获选

根路径成本的作用是在非根网桥上选举根端口和指定端口，比较原则是根路径成本更小者获选

对端BID的作用是在非根端口上选举根端口，比较原则是根路径成本和同时，对端BID更小者获选

本端端口PID的作用是在非端口指定，比较原则是根路径成本和本端BID都相同时，本端PID更小者获选

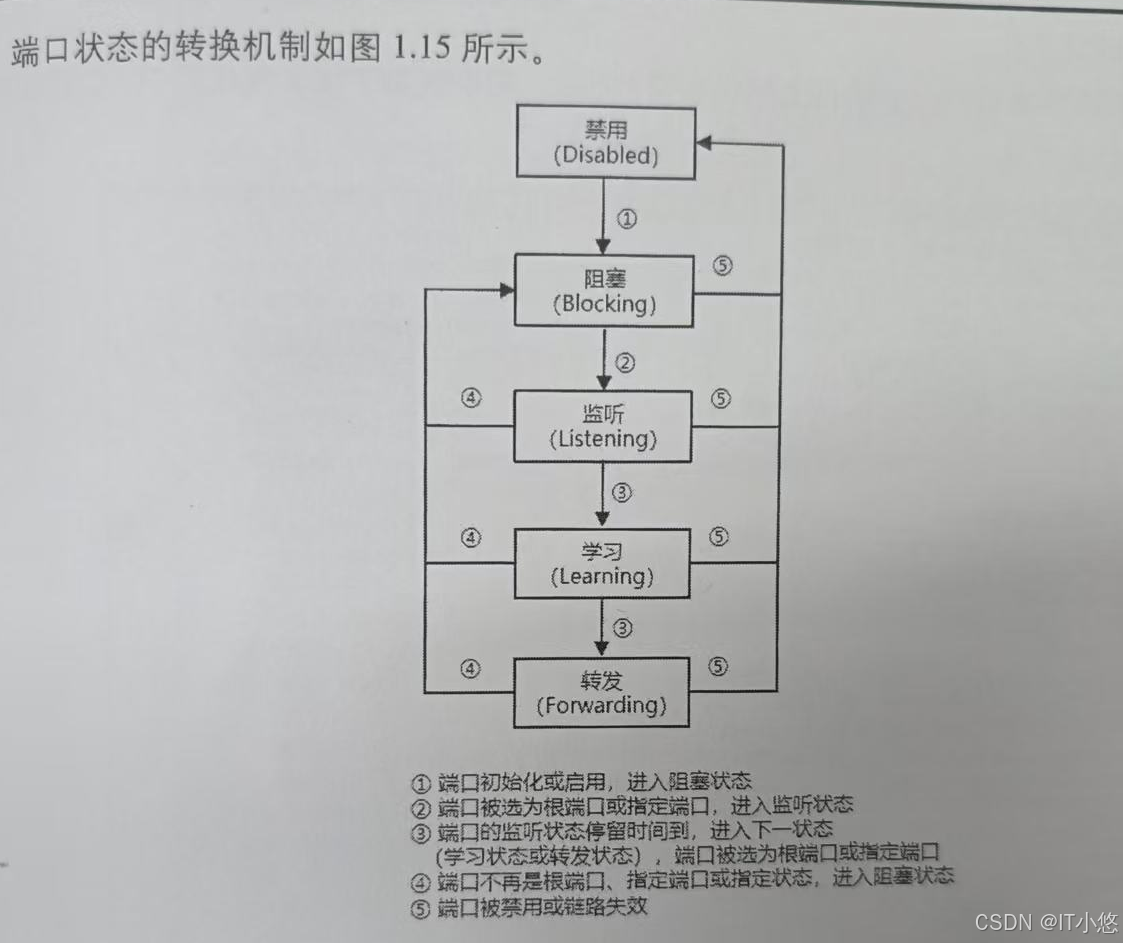

     六.5种端口状态

     设备从通电到进入正常工作状态的过程中，端口会经历转发、学习、监听、阻塞和禁用等多个状态。另外在使用Wireshark软件分析STP报文时，也会看到这些端口状态，通过这些端口状态，可以分析STP交互的过程，有助于排除故障

      以下是运行STP的设备上的端口状态

端口状态	作用	说明
转发 (Forwarding)	既转发用户流量也处理和转发BPDU报文，也可以更新MAC地址表	只有根端口和指定端口才能进入转发状态

学习 (Learning)

可以接收和发送BPDU报文，根据接收到的用户流量构建MAC地址表，但不转发用户流量

过渡状态，增强学习状态，防止临时环路

监听 (Listening)

可以接收和发送BPDU报文，状态下将选择出根网桥，根据端口和指定端口

过渡状态

阻塞 (Blocking)

仅仅接收并处理BPDU报文，不转发用户流量

被阻塞端口的最终状态

禁用 (Disabled)

端口不仅不处理BPDU报文，也不转发用户流量

端口状态为Down
