BFD的介绍

BFD通常指的是双向转发检测。BFD是一个旨在快速检测通信链路故障的网络协议，提供了低开销、短延迟的链路故障检测机制。它主要用于监测两个设备间的通道状态，若在设定时间内未收到预期的报文，系统就会认为通道有故障，从而触发快速的故障恢复过程。

BFD的原理

BFD在两台设备之间建立会话，并在会话上周期性地发送BFD报文。每个BFD报文都有一个唯一的检测器ID，用于区分不同的BFD会话。如果一方在约定的检测时间内没有收到对端的BFD报文，则认为这条链路发生了故障。

建立过程

1.建立上层协议邻居关系

2.将这些通告给BFD

3.通过BFD建立邻居关系

BDF的优点:

1. 快速检测链路故障

BFD的检测时间可以低至毫秒级，这使得它能够快速地检测链路故障。传统的链路故障检测机制，如链路状态协议（LSP）和邻接关系检测，其检测时间通常在秒级甚至分钟级，这会导致较大的网络延迟和流量丢失。

2. 提高网络可靠性

通过快速检测链路故障，BFD可以帮助网络设备快速收敛，从而减少由于拓扑变化导致的网络中断。这对于关键业务应用来说尤为重要。

3. 降低网络运维成本

BFD可以简化网络故障排查，降低网络运维成本。传统的链路故障检测机制往往难以定位故障源，导致网络运维人员需要花费大量时间进行排查。

4. 支持多种网络介质和协议

BFD是一种介质无关和协议无关的检测机制，可以应用于各种网络介质和协议，如以太网、光纤、MPLS等。

OSPF的介绍:

是一种内部网关协议（Interior Gateway Protocol，IGP），用于在单一自治系统（Autonomous System，AS）内决策路由。OSPF是一种基于链路状态（Link-state）的路由协议，它使用链路状态信息做出路由决策，使用最短路径优先（SPF）算法（也称为Dijkstra 算法）进行路由计算。

命令语法

[Huawei]bfd
[Huawei-bfd]ospf 1
[Huawei-ospf-1]bfd all-interfaces enable

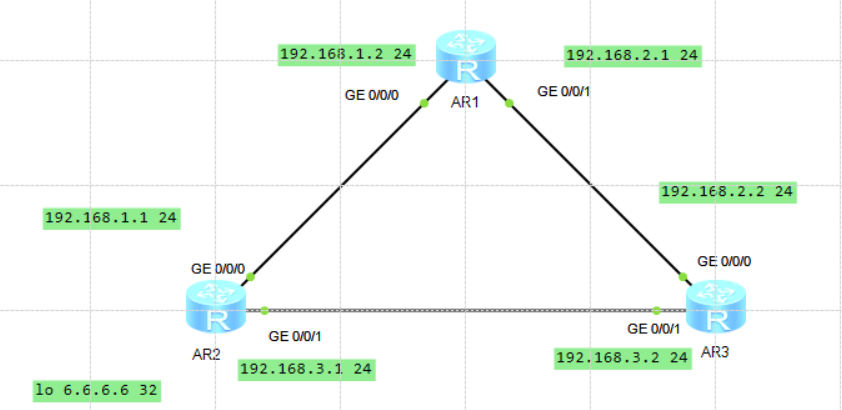

top图示例:

ar1的配置

基本的ip配置和ospf动态路由

[ar1]un in en

[ar1]int g0/0/0

[ar1-GigabitEthernet0/0/0]ip add 192.168.1.2 24

[ar1-GigabitEthernet0/0/1]ip add 192.168.2.1 24

[ar1-GigabitEthernet0/0/1]q

[ar1]ospf 1 router-id 1.1.1.1

[ar1-ospf-1]area 0

[ar1-ospf-1-area-0.0.0.0]net

[ar1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[ar1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[ar1-ospf-1-area-0.0.0.0]q

[ar1-ospf-1]q

在ospf中配置bfd

[ar1]bfd

[ar1-bfd]ospf 1

[ar1-ospf-1]bfd all-interfaces enable

ar2的配置

基本ip配置和ospf动态路由

[ar2]int g0/0/0

[ar2-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[ar2-GigabitEthernet0/0/0]int g0/0/1

[ar2-GigabitEthernet0/0/1]ip add 192.168.3.1 24

[ar2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[ar2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[ar2-ospf-1-area-0.0.0.0]network 6.6.6.6 0.0.0.0

[ar2-ospf-1-area-0.0.0.0]q

[ar2-ospf-1]int lo0

[ar2-LoopBack0]ip add 6.6.6.6 32

配置bfd

[ar2]bfd

[ar2-bfd]ospf 1

[ar2-ospf-1]bfd all-interfaces enable

ar3的配置

基本ip和ospf动态路由

[ar3]un in en

[ar3]int g0/0/0

[ar3-GigabitEthernet0/0/0]ip add 192.168.2.2 24

[ar3-GigabitEthernet0/0/0]int g0/0/1

[ar3-GigabitEthernet0/0/1]ip add 192.168.3.2 24

[ar3-GigabitEthernet0/0/1]q

[ar3]ospf 1 router-id 3.3.3.3

[ar3-ospf-1]area 0

[ar3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

[ar3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

配置bfd

[ar3]bfd

[ar3-bfd]ospf 1

[ar3-ospf-1]bfd all-interfaces enable

[ar3-ospf-1]q

查看下面两台路由器的邻居关系

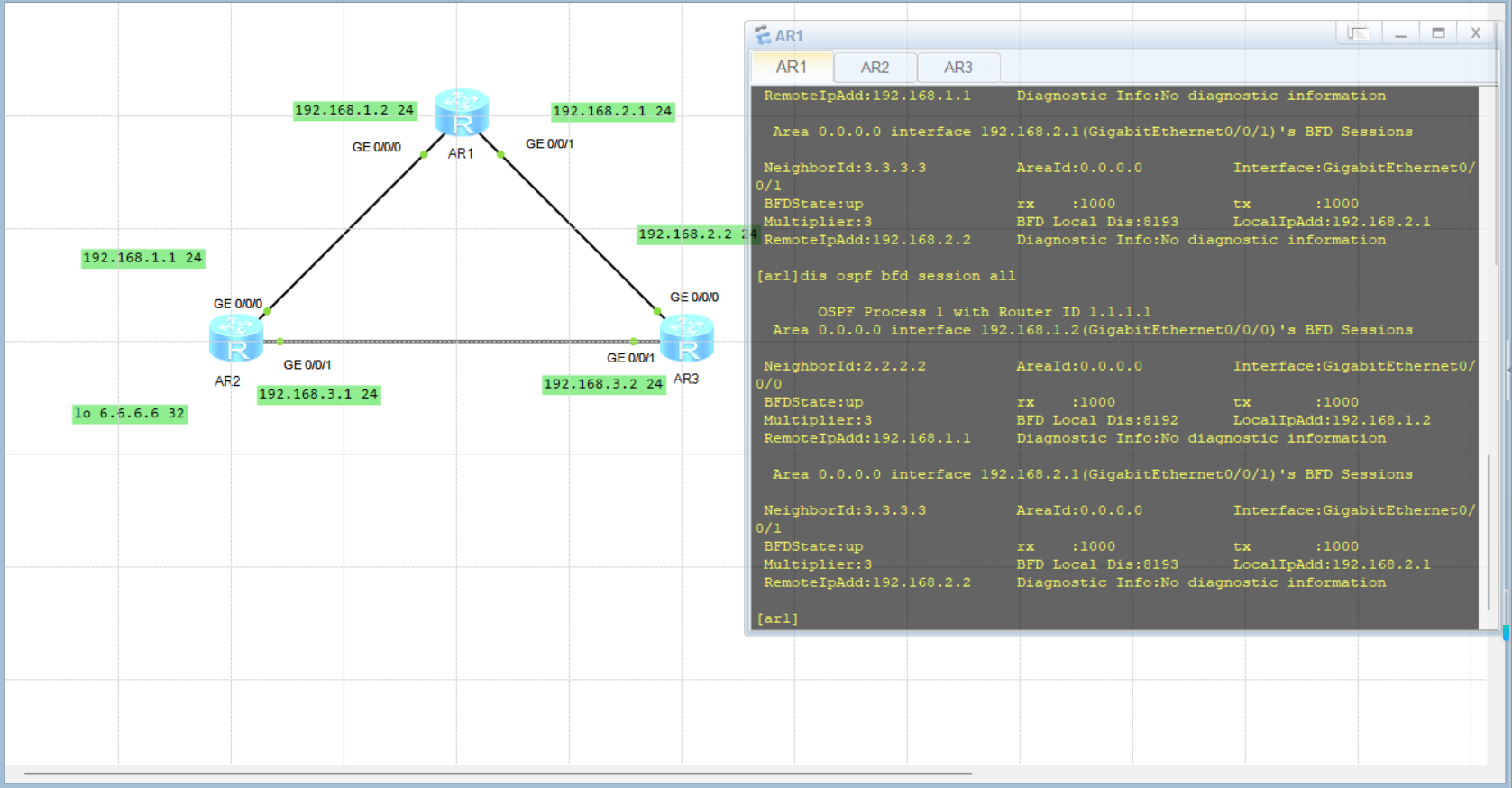

ar1 ospf bfd会话详情

dis ospf peer 命令看到的两个 OSPF 邻居的 BFD 会话详细信息。以下是信息的细分：

BFD会议信息：

BFD 状态：当前已启动，表示与邻居的 BFD 会话正常。这对于快速检测邻居故障至关重要。
rx（接收的数据包）：显示从邻居接收的 BFD 数据包数（两种情况下均为 1000）。
tx（传输的数据包）：这显示传输到邻居的 BFD 数据包数（两种情况下均为 1000）。这些相等的价值观表明成功的双向沟通。
乘数：此值（两种情况下均为 3）用于 BFD 计时器计算，以确定发送数据包的频率，并在未收到响应时声明邻居关闭。
BFD 本地 Dis：这是本地 BFD 鉴别器，是 BFD 会话中路由器的唯一标识符（第一个邻居为 8192，第二个邻居为 8193）。
本地 IP 地址：这是路由器在指定接口上的 IP 地址。
远程 IP 地址：这是相邻路由器的 IP 地址。
诊断信息：当前显示“无诊断信息”，这是一个好兆头，表明 BFD 会话最近没有问题。

其他路由器跟上述同理可以自行检测查看邻居关系OSPF 和BFD
