ensp限制不同vlan之间访问权限

pxd--bxq

于 2024-11-30 00:36:55 发布

阅读量611

点赞数 17

文章标签：网络

本文链接：https://blog.csdn.net/2401_87258270/article/details/144148351

版权

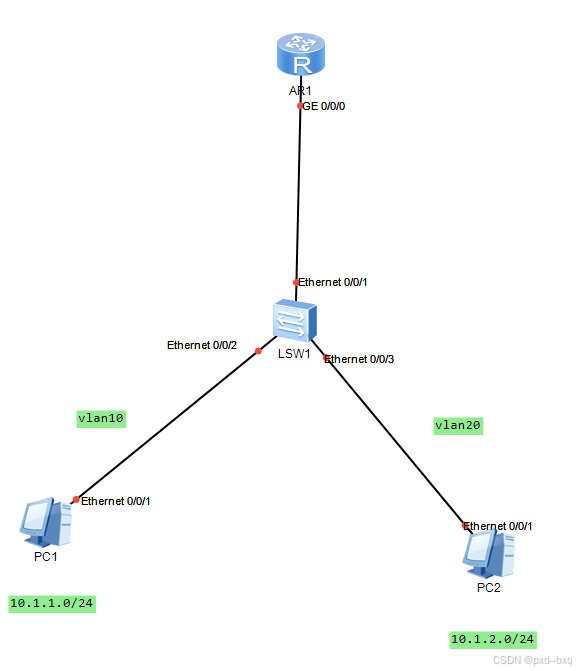

首先，配置好ip地址

然后对于交换机进行配置

创建vlan 10 20

[Huawei]vlan batch 10 20

int e0/0/2
port link-type access
port default vlan 10

接口3也是如此

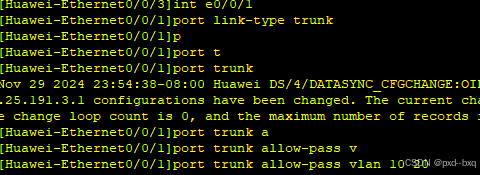

对于朝上的接口放行vlan10 20

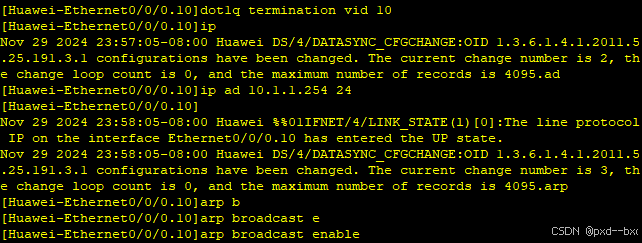

再对路由器配置

interface fthernet0/0/0.10

dotlg termination vid 10-赋予和削减标签

ip address 10.1.1.254 255.255.255.0

arp broadcast enable--启用arp广播功能

右边接口也是如此

最终pc1能够ping通10.1.1.254

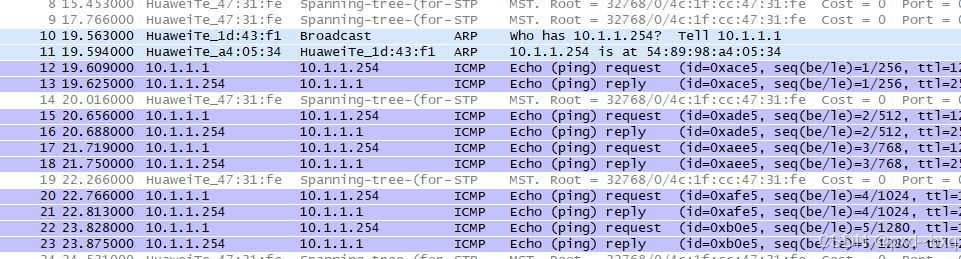

对e0/0/2接口抓包

能够实现互通
