汉明码的构成

汉明码（Hamming code）也称海明码，是一种用于检测并纠正数据传输或存储中错误的线性分组码，由理查德汉明(RW.Hamming)于1940年代在贝尔实验室提出。这种编码方式通过在传输的信息序列中插入校验位(也称为冗余位)，来提高数据传输的可靠性。下面将详细介绍汉明码的构成。

一、汉明码的基本概念

汉明码通过将信息序列划分为长度为k的序列段，并在每段后面附加r位的监督码(校验位)，使得监督码和信息码之间形成线性关系，从而通过线性方程组来进行错误检测和纠正。在汉明码中，信息位的数量k和校验位的数量r满足关系:2r≥k+r+1，以确保有足够的校验位来覆盖所有可能的错误情况。

二、汉明码的校验位位置

汉明码的校验位位置是精心设计的，以确保每个数据位都被至少两个校验位所覆盖，从而能够检测并纠正单一比特的错误。具体来说，木验位的位置是2的幂次方减1(即1，2，4，8，.等)，这些位置在二进制表示中只有一个1，例如，对于一个7位的汉明码(包含4个数据位和3个校验位)，校验位的位置是1、2和4(从右往左数，以1开始计数)。

三、汉明码的编码原理

1.校验位的生成

校验位的生成基于奇偶校验的原理。对于每一个校验位，它负责覆盖一组特定的数据位，这组数据位在其二进制位置表示中某个特定位上为1，例如，第一个校验位(位置1)覆盖所有二进制最后一位为1的数据位，第二个校验位(位置2)覆盖所有二进制倒数第二位为1的数据位，以此类推。每个校验位根据其覆盖的据位中1的个数(奇数或偶数)来确定其值(0或1)，以使得整个编码序列中特定组合的1的个数为偶数(偶校验)或奇数(奇校验)。

2.校验方程

为了检测和纠正错误，汉明码使用了一组校验方程。这些方程定义了校验位与数据位之间的线性关系。例如，在一个7位的汉明码中，可能有三个校验方程，每个方程都涉及一组特定的数据位和校验位。接收方可以通过重新计算这些校验方程来检查是否发生了错误，并定位错误的位置。

四、汉明码的纠错能力

汉明码的基本版本(SEC，Single ErrorCorrection)能够检测并纠正单个比特的错误。对于要求更高可靠性的应用场景，汉明码还可以扩展为SECDED(Single Error Correction, Double Error Detection)版本，通过增加额外的校验位来检测两个同时发生的比特错误，但只能纠正其中一个.

五、汉明码的编码示例

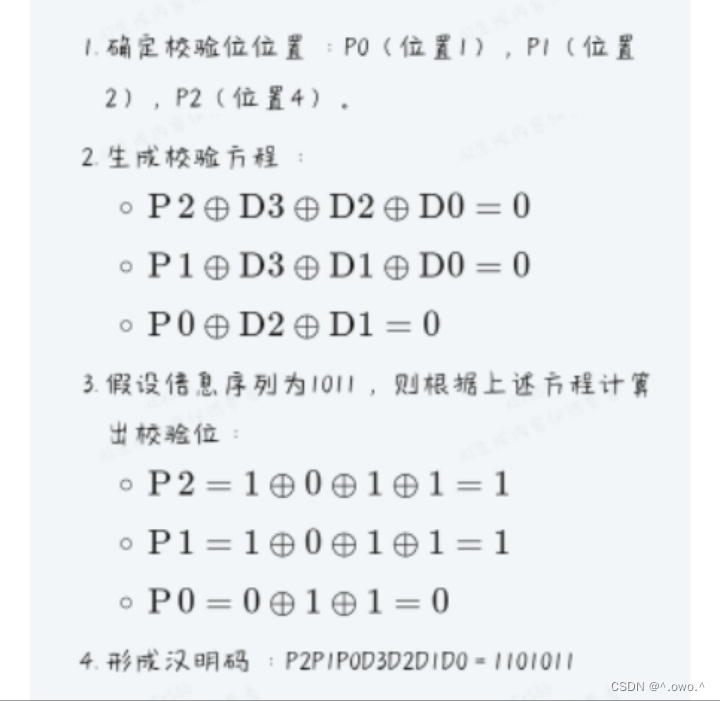

假设有一个4位的信息序列(D3D2DIDO)，我们需要为其添加3个校验位(P2PIPO)以形成一个7位的汉明码。根据汉明码的编码规则，校验位的位置为1、2和4(从右往左数)。以下是编码过程的一个示例：



六、总结

汉明码通过巧妙地插入校验位，并利用它们之间的线性关系来检测并纠正数据传输中的错误，极大地提高了数据传输的可靠性。无论是在计算机存储还是通倍领域，汉明码都因其高效和实用的特点而得到了广泛的应用。
