Air780EP，合宙旗下的高效4G模组，兼容全AT指令集，并支持LuatOS二次开发。特邀之作，本文深入解析了Air780EP的FTP应用，展示了关键AT命令实例。

本文同样适用于以下型号：
Air700ECQ/Air700EAQ/Air700EMQ
Air780EQ/Air780EPA/Air780EPT/Air780EPS
Air780E/Air780EX/Air724UG…

1  相关准备工作

1.1 硬件准备

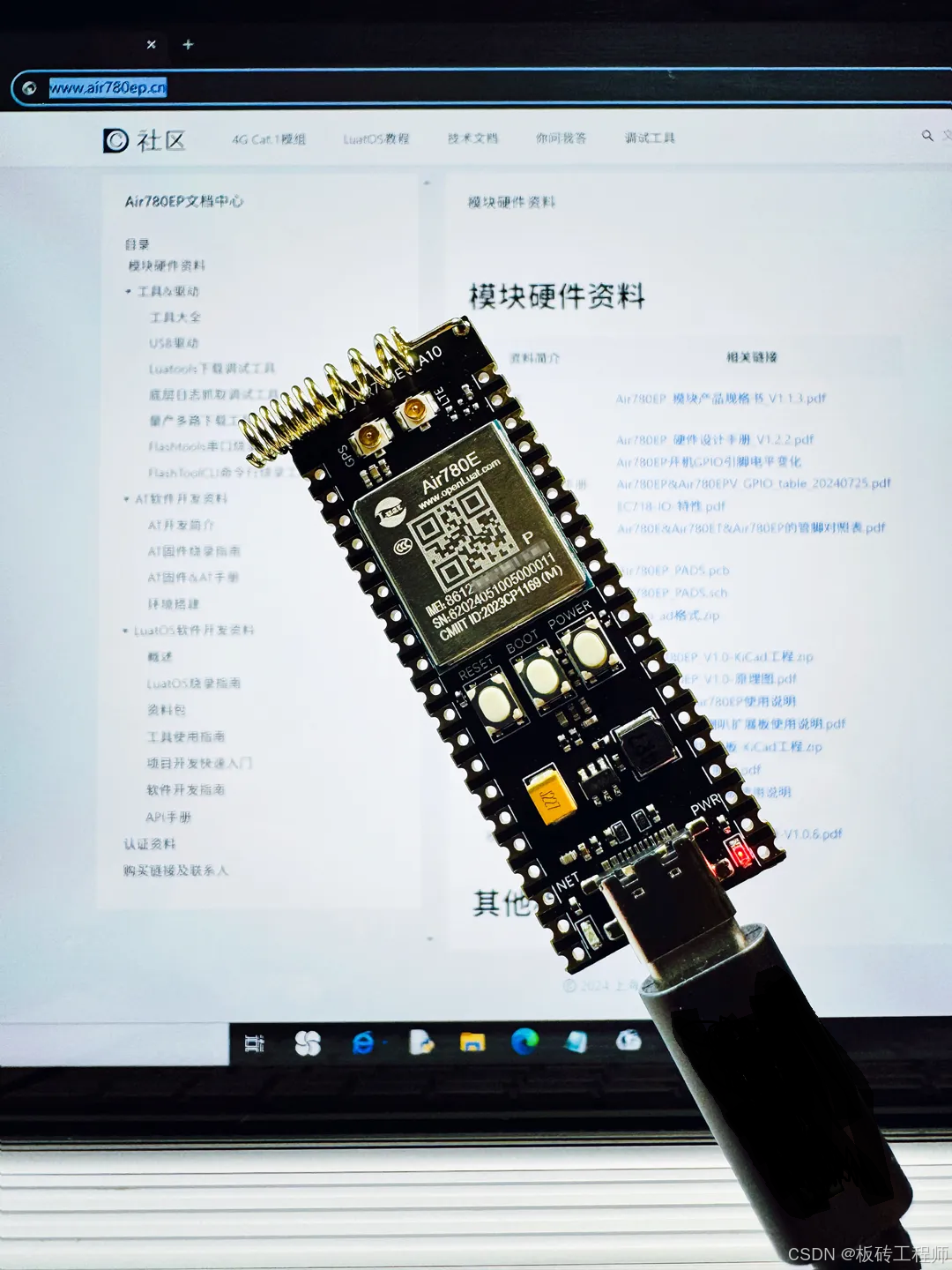

  • 合宙EVB_Air780EP开发板一套，包括天线、SIM卡；

  • USB线

  • PC电脑

1.2 软件准备

  • 串口工具
    如果没有准备，推荐使用LLCOM：
    https://llcom.papapoi.com

  • AT固件下载
    https://doc.openluat.com/article/5055

  • 烧录教程
    https://doc.openluat.com/wiki/21?wiki_page_id=6072

本文示例烧录的AT固件版本为：
AirM2M_780EP_LTE_AT_V1007

推荐选用：相关型号固件名称后面数字版本号最高的最新版本进行调试。

2  FTP应用基本流程

2.1 开机操作

拉低powerkey 2秒进行开机，开机后通过串口循环发送AT直到收到OK。如果90秒没有收到OK，请拉低RESET引脚150ms以上。

或使用其他方法，详见开关机章节：
https://doc.openluat.com/wiki/21?wiki_page_id=2021

[09:34:58.117]收←◆
^MODE: 17,17
+E_UTRAN Service
+CGEV: ME PDN ACT 1
[09:34:58.220]收←◆
+NITZ: 24/08/09,01:34:58+32,0
[09:35:05.593]发→◇AT
[09:35:05.596]收←◆AT
OK
[09:35:06.906]发→◇AT
[09:35:06.911]收←◆AT
OK

2.2 查询SIM卡状态

发送AT+CPIN?查询SIM卡状态，直到收到+CPIN: READY。如果10s内没有收到，建议重启模块。

[09:41:29.762]发→◇AT+CPIN?
[09:41:29.763]收←◆AT+CPIN?
+CPIN: READY
OK

2.3 查询是否注册网络

发送 AT+CGATT? 查询是否注册网络：

注册成功：
若返回+CGATT: 1即为注册成功，在正常情况下注册时间不会超过两分钟。如果超过两分钟没有注册，则可以通过 +CFUN 指令进入飞行模式，等待五秒后退出飞行模式再查询，或者直接重启模块。

未注册成功：
若返回+CGATT: 0即为没有注册成功，解决方法参考本文第3小节3.1【常见问题】。

[09:42:48.348]发→◇AT+CGATT?
[09:42:48.351]收←◆AT+CGATT?
+CGATT: 1
OK

2.4 配置网络

发送AT+CSTT配置网络，非私有APN以外Cat.1的固件支持根据卡自动配置APN，直接输入AT+CSTT即可，模块会按照自动获取的APN设置CSTT的APN。

[10:39:13.204]发→◇AT+CSTT
[10:39:13.206]收←◆AT+CSTT
OK

2.5 激活网络

发送AT+CIICR 激活网络，在IP START的状态使用AT+CIICR激活网络。

[10:41:01.249]发→◇AT+CIICR
[10:41:01.254]收←◆AT+CIICR
OK

2.6 查询是否获取IP

发送 AT+CIFSR 查询是否获取IP：

  • 成功则可以开始配置TCP连接；

  • 不成功则使用AT+CIPSHUT关闭移动网络，从 AT+CSTT重新进行。

  • 一定要查询一次，再进行服务器连接。

[10:41:22.408]发→◇AT+CIFSR
[10:41:22.414]收←◆AT+CIFSR
10.222.163.213

3  FTP GET示例

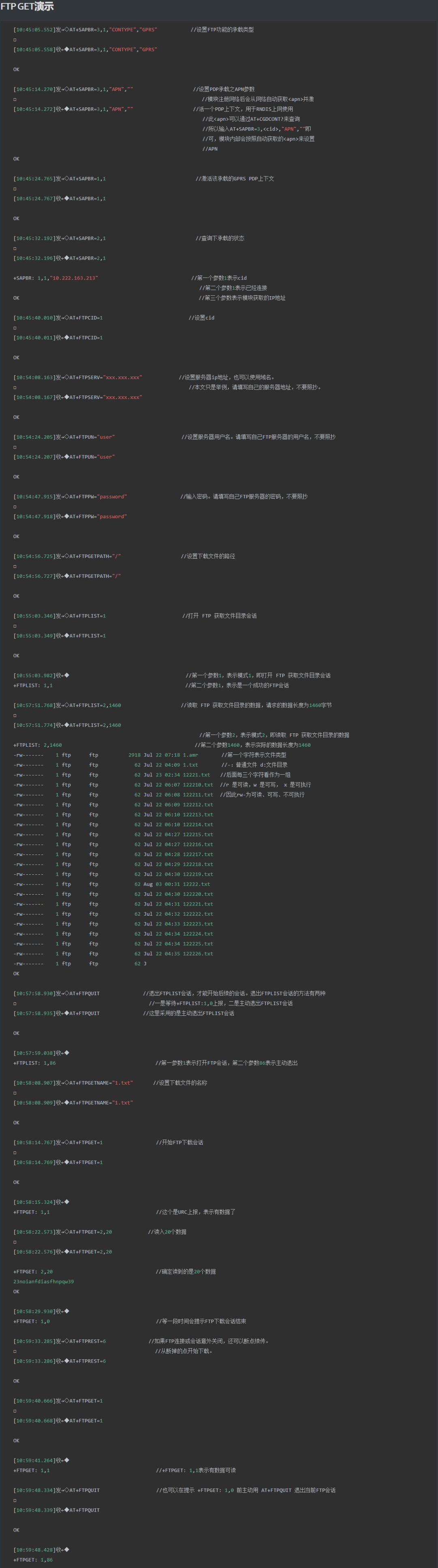

如果不理解AT命令含义，可参考AT指令手册说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607


4  FTP PUT示例

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607

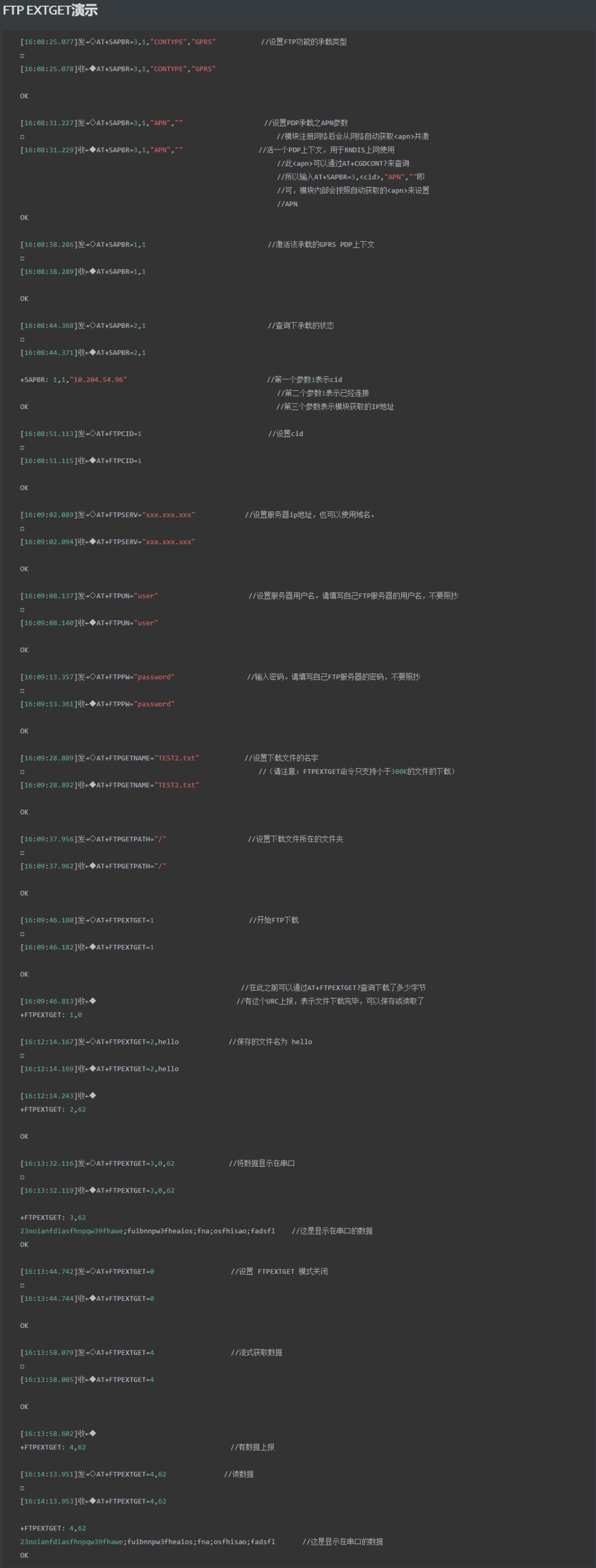

5  FTP EXTGET示例

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607

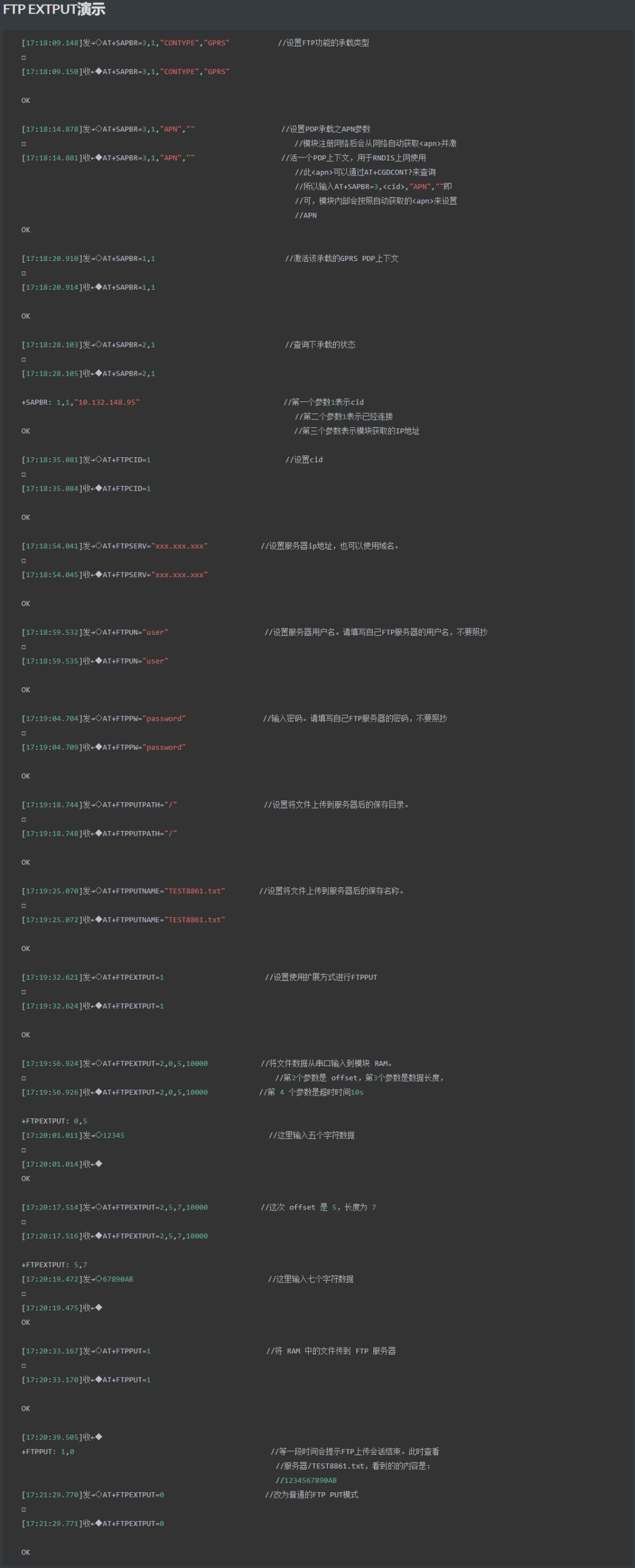

6  FTP EXTPUT示例

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607

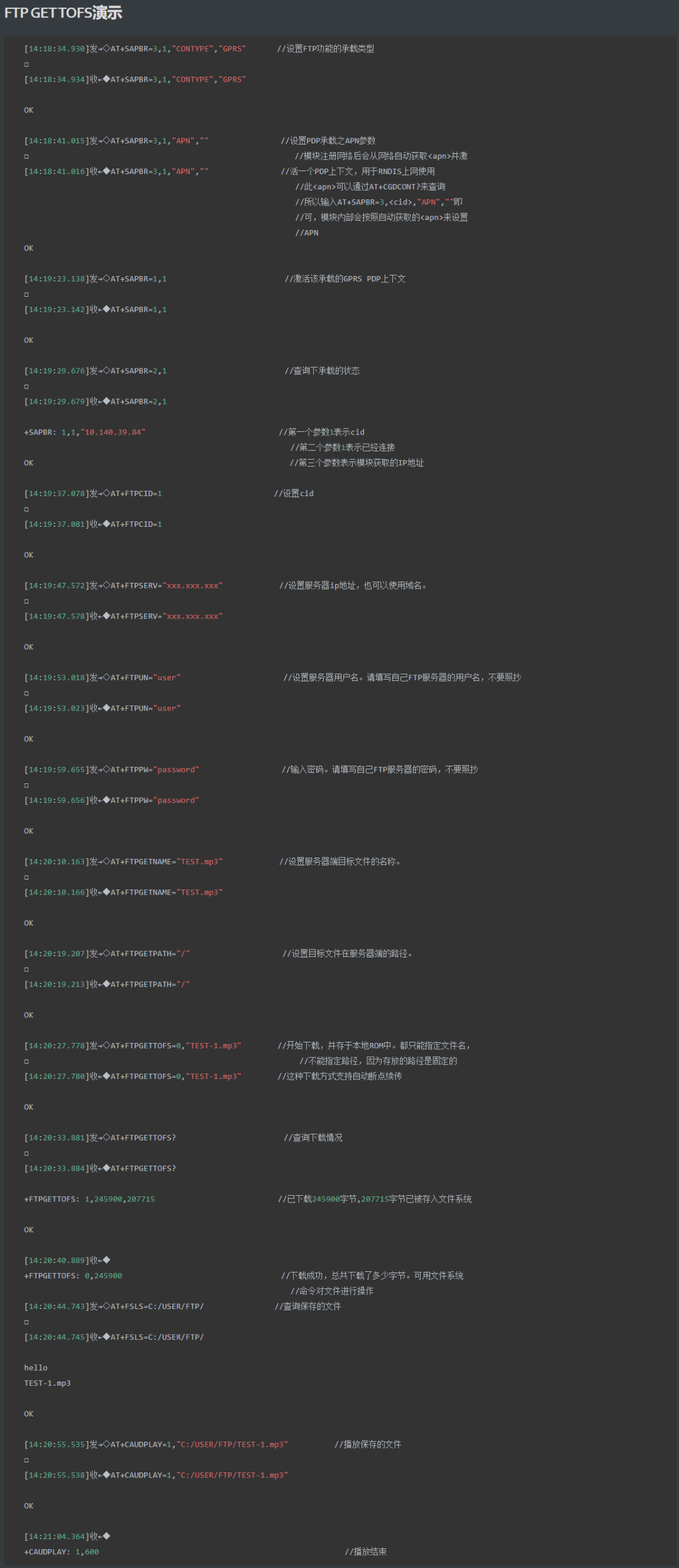

7  FTP GET TOFS示例

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607


8  FTP PUT FRMFS示例

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607

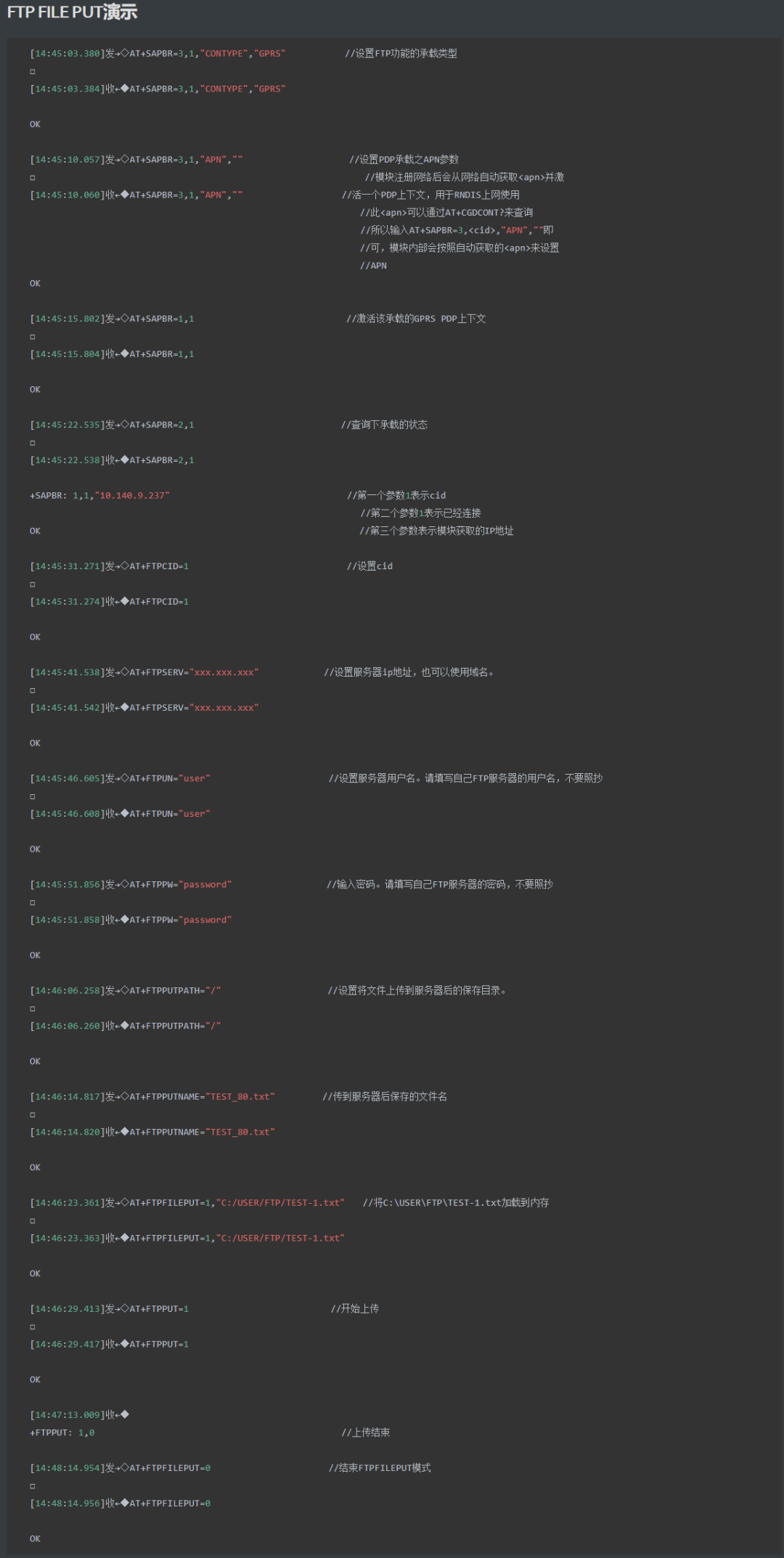

9  FTP FILE PUT示例

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607

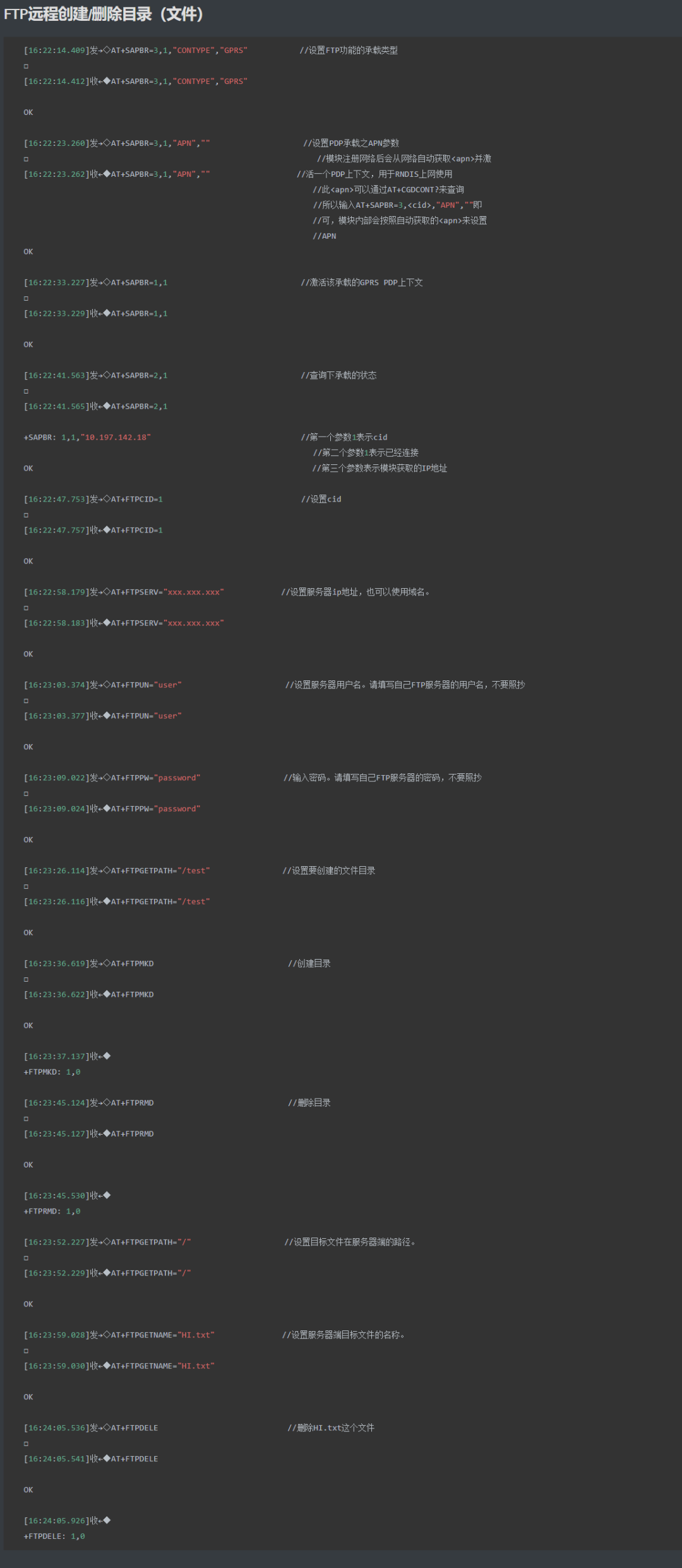

10  FTP 远程创建/删除目录

如果不理解AT命令含义，可参考AT指令手册详细说明：

AT指令手册下载链接：
https://doc.openluat.com/article/4985

最新示例下载：

https://doc.openluat.com/wiki/21?wiki_page_id=6607


11  常见问题Q&A

以下针对客户朋友们实际应用中的反馈，整理了FTP应用中的常见问题：

1. AT+CGATT？返回值为0，怎么解决？

1）发送AT+CSQ查询信号强度

若信号强度低，就换场景、换不同运营商的卡、换天线、换模块，交叉测试依次排查。

02）发送 AT+CEREG? 查询卡状态

根据返回值依次排查：

  • 返回值为CEREG:0,1
    表示成功驻网；

  • 返回值为CEREG:0,2
    表示正在搜网：

    如果长时间处于这种状态，则需要检查天线是否连接正常、SIM卡是否没流量或者是否停机了。

  • 返回值为CEREG:0,3
    表示驻网被拒绝：

    则要检查天线是否连接、天线连接座子的接口是否正确、天线是否损坏或者更换天线确认；

    若仍未解决，那么就需要换卡、换板子进行对比测试，确保使用正常的硬件和SIM卡测试；检查SIM卡是否欠费，流量是否用完；SIM卡是否为专网卡，是否机卡绑定，专网卡需要设置正确的APN，机卡分离停机时需要联系卡商进行重新绑定。

03） 发送 AT+CPIN? 判断是否读到卡

  • 返回值为+CPIN: READY：表示读到卡了；

  • 返回值为+CPIN: SIM REMOVED：
    表示没有读到卡：

    此时需要排查硬件方面。主要排查模块端引脚是否损坏，卡座硬件是否正常，模块到卡座之间连接是否正常；

    另外，这个卡座实际是det为高有效识别卡，还是低有效识别卡，也要确认一下。

2. FTP支持主动模式吗？

模块FTP默认是被动模式，不支持主动模式，无法设置主动模式。公网下要想模块正常连接服务器，须特别注意：

服务器不能设置为主动模式，否则哪家模块都不能用。

3. AT版本发送带0x0d 0x0a这些数据会丢失，怎么办？

需要通过AT+FTPTYPE="I"设置为二进制方式传输文件，否则传输过程中会丢弃换行符。

合宙4G模块Air724UG调试过程(短信发送、上传数据到华为云IOT)
04-02 2638
详解如何利用特定的AT命令配置和连接华为云物联网服务器，以实现实时数据的接收与发送，这一部分涵盖了MQTT客户端的初始化、服务器地址与主题订阅的设定等关键环节，帮助开发者轻松实现设备与云端服务之间的高效通信。
