《ESP32 AI 机器人入门教程从原理到实现--ESP-AI》快速上手指南

- ESP32 AI 机器人入门教程从原理到实现--ESP-AI

ESP32 AI 机器人入门教程从原理到实现–ESP-AI

基础原理

ESP-32 S3 N16R8

芯片概述
ESP32-S3 N16R8 是乐鑫（Espressif）推出的高性能 Wi-Fi & Bluetooth 5 (LE) 双模物联网 SoC，专为低功耗、高算力场景设计。其命名规则中：
N16：内置 16MB SPI Flash，用于程序存储和文件系统。
R8：集成 8MB PSRAM（伪静态随机存储器），支持高速数据缓存。
核心定位：适用于语音交互、边缘 AI 及复杂 IoT 应用（如智能音箱、工业控制器）。
特点
·1 AI 加速单元：向量指令扩展（Vectored ISA）：加速 MFCC 特征提取、神经网络推理（如 WakeNet 唤醒模型）。FFT 硬件加速器：优化音频频域分析，降低语音处理延迟。
·2 音频接口：I2S/PCM：支持数字麦克风、音频编解码器（如 ES8388）。
PDM 接口：直接连接模拟麦克风阵列，支持波束成形。
·3 通用接口：34 个可编程 GPIO：支持 SPI（80MHz）、I2C（1MHz）、UART（5Mbps）等协议。USB OTG：支持设备/主机模式，用于固件烧录或外接存储。
·4 动态电压频率调节（DVFS）：根据负载自动调整 CPU 频率（80-240MHz），平衡性能与功耗。

那么显而易见可以的出ESP32-S3 N16R8 凭借双核高性能 CPU + 大容量存储 + 硬件 AI 加速，成为语音交互及复杂 IoT 应用的理想选择。其低功耗设计、丰富外设及安全特性，尤其适用于需本地语音处理（如离线唤醒）的场景。开发者可通过 ESP-IDF 快速构建从传感器到云端的完整解决方案，同样可以通过Arduino进行开发，Arduino针对新手开发者快速上手学习，可以快速进行原型开发。

语音唤醒

1. ESP-SR

乐鑫官方提供了 ESP-SR (Speech Recognition)语音识别框架，包含唤醒词引擎（WakeNet）、命令词识别（MultiNet）等组件。其中唤醒词功能用于在设备待机时持续监听音频流，当检测到特定的唤醒词时触发设备进入对话/识别状态。例如，我们可以将“小明同学”设定为唤醒词。当 ESP32 运行 WakeNet 模型时，它会不断从麦克风录制音频并计算梅尔频谱倒谱系数（MFCC）等特征，然后通过一个针对 ESP32-S3 优化的神经网络算法对特征进行分类。参考文档

2.ASRPRO

ASRPRO语音模块是一种智能离线语音识别模块，设计适合用于DIY领域，开放用户设定命令此界面。内置脑神经网络处理器，支持DNN/TDNN/RNN等神经网络及卷积运算硬件运算，支持语音识别、声纹识别、语音增强、语音检测、单麦克风降噪增强等等功能。ASRPEO通过图像编程，让唤醒词的编写更改与编写更加容易与使用，可以高效率更简单的进行离线语音唤醒，适用于刚入门且快随落地原型机的开发者使用，快速跑通该功能。
参考文档
 教学文档
代码文件存放于开发者群中，大家自取：952051286

流式对话的选择

ESP-AI选用WebSocket 通，相较与MQTT，WERTC，WebSocket 更方便与前期的功能实现与原型搭建，并且具有低延迟，高性价比的功能，在前期开发过程中面对需求仅为聊天，实时指令控制时，选择使用WebSocket 通信协议的方式进行开发，还会降低开发难度，各语言均有成熟库（如 Python 的 websockets、Java 的 Tyrus）。

流式对话的核心需求
实时性：对话内容需要即时传输（如逐词生成回复）。
双向通信：客户端（设备）与服务器可主动推送消息。
长连接：避免 HTTP 轮询的开销，降低延迟。
协议特性对比

一、

协议	适用场景	流式对话缺点
HTTP 轮询	简单数据拉取	高延迟、高资源消耗
HTTP 长轮询	低频更新场景	连接重建开销大，实时性不足
Server-Sent Events (SSE)	服务器单向推送	不支持客户端主动发送消息
WebSocket	双向实时交互	全双工、低延迟、高效

二、

特性	WebSocke	RTC (WebRTC)	MQTT
核心用途	双向实时文本/指令交互	实时音视频传输	轻量级设备消息发布/订阅
传输层协议	TCP	UDP (SRTP/SCTP)	TCP
连接模式	客户端-服务器	点对点 (P2P)	客户端-代理-客户端
数据格式	自由格式（文本/二进制	音视频流（编码帧）	结构化消息（主题+负载）
典型延迟	10-100ms	50-500ms（音视频优化）	100ms-2s
适用场景	聊天、实时指令	视频会议、直播	物联网传感器数据上报

核心组件
核心组件
客户端：浏览器、 IoT 设备（如 ESP32-S3）。
WebSocket 服务器：处理连接、消息路由及业务逻辑（Node.js）。
对话引擎：集成 NLP 模型（例qwen2.5），实时生成回复。

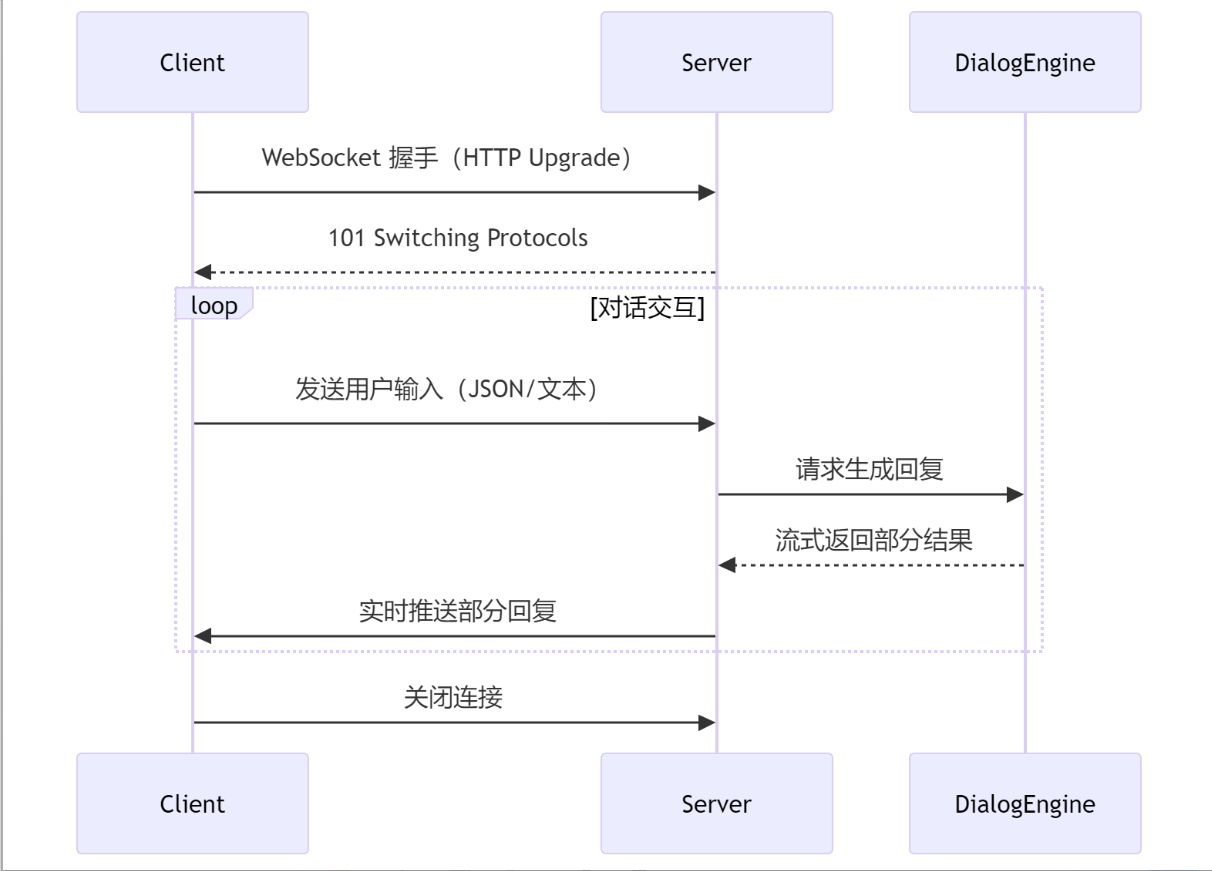

通信流程

总体而言ESP-AI项目是根据ESP32S3开发板为基础做的AI嵌入式设备开发的项目，该项目基于WebSocket通讯为基础，建立设备与服务端的联系，同时在服务端进行了多个接口的开发与适配，拥有多套唤醒方式例如语音唤醒，语音唤醒可以通过ESP32S3内置语音唤醒或通过ASRPRO模块进行离线唤醒，也可以通过触摸唤醒，按键唤醒等等，为开发者提供了一个很好的参考案例，帮助更多的开发者快速搭建属于自己的AI嵌入式后台服务以及建立硬件通讯服务，更加快速的实现一个AI产品的开发验证。
如果您看到了现在，想现在就去尝试以下，恰巧您手中又有一套ESP32S3的开发板，欢迎您现在访问ESP-AI的官网，体验效果及功能。

复刻指南：客户端

客户端环境

如果你是个人玩家或者新手，更推荐使用 ESP-AI 开放平台提供的固件与服务，只需要在线烧录即可，无需搭建本地复杂繁琐的环境。ESP-AI开放平台

一、Arduino IDE 环境

1.1、基本软件准备

环境	版本	备注
Arduino IDE	>= v2.x	如果你想用 platformio 来开发客户端，也可以选择 VsCode 等IDE

不想用 Arduino IDE ?
群文件中已经整理好了 Vscode 和 Cursor 编辑器的配置和资料，直接加QQ群(952051286)下载吧。
除了 Vscode 您也可以使用 Clion 进行开发和烧录环境准备，如果使用 Clion 请直接从：二、Clion开发环境开始

1.2、Arduino 依赖库安装

下载第三方依赖点击下载依赖
只是在第一次准备环境时需要这个依赖，升级时候只需要去下面发布页面下载最新 ESP-AI 依赖即可。
将依赖 libraries.zip 和 esp-ai.xxx.zip 解压到 C:\Users[用户名]\Documents\Arduino\libraries (注意用户名自己改成你电脑用户名，并且删除中括号。)
esp-ai.xxx.zip 解压后将版本号删除掉。

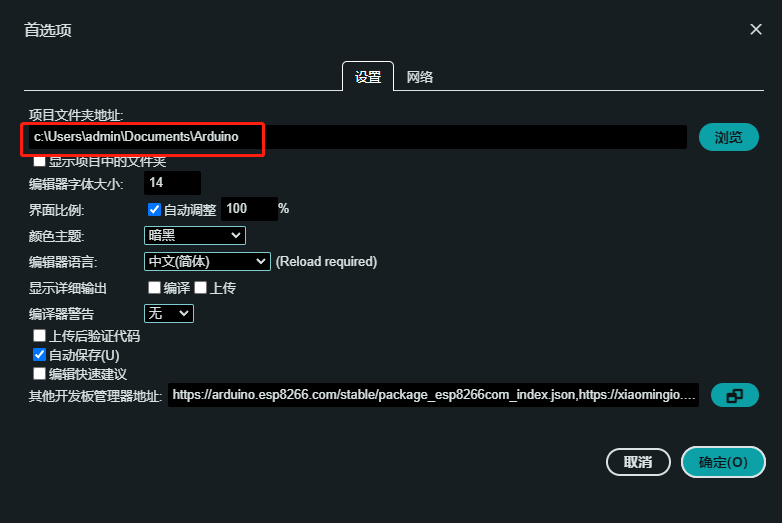

这个地址在 Arduino IDE 中此处可以获取到：
在这里插入图片描述

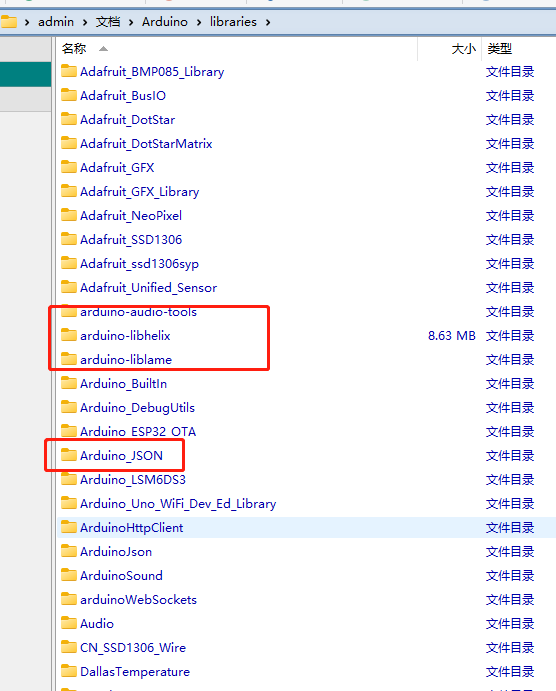

3. 确认你的 libraries 目录中有如下几个文件夹

4. 下载 ESP-AI 库

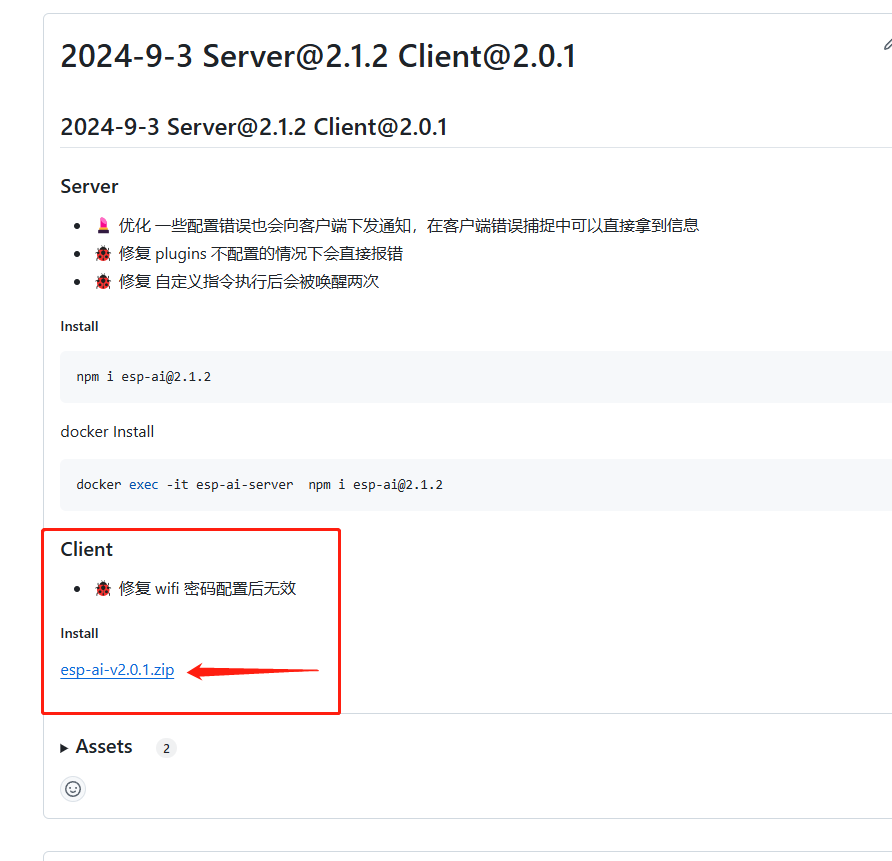

打开仓库发布页面，下载最新的客户端发布版本即可：发布页面。
一般第一个就是最新的，下面截图只是想表达需要点击哪里下载，并不代表图中是新版本。
将下载的 zip 文件一样解压到 libraries 目录中，并保证libraries\esp-ai目录的存在。
在这里插入图片描述
1.3、Arduino 开发板环境安装

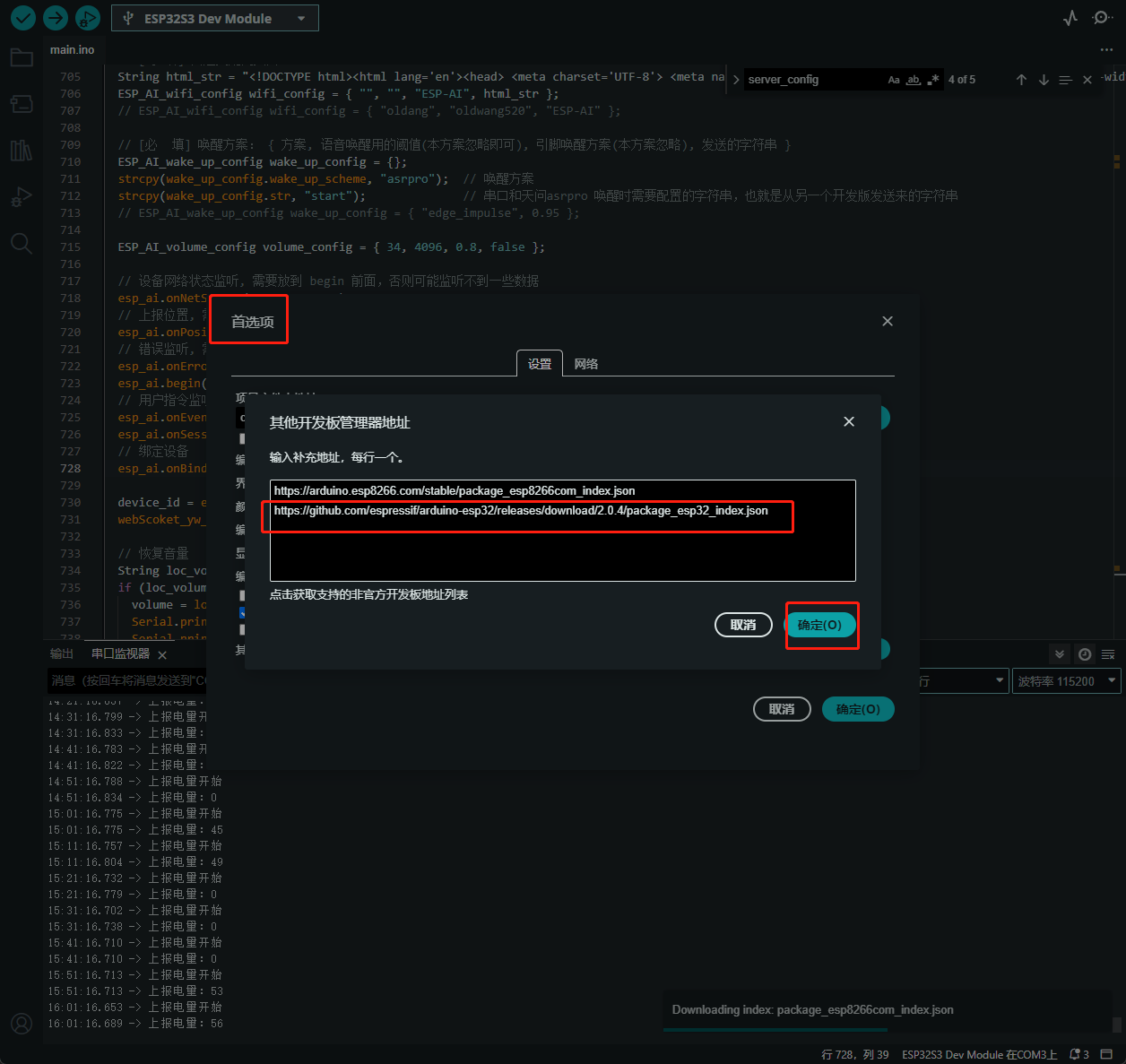

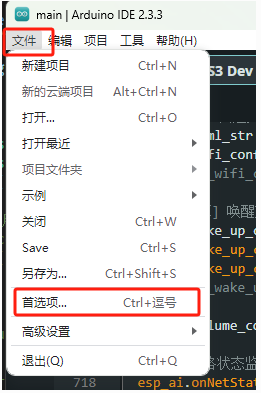

·1 设置开发板地址，打开菜单：文件->首选项->其他开发板管理器，并将地址填入
https://github.com/espressif/arduino-esp32/releases/download/2.0.4/package_esp32_index.json
然后等待编辑器下载完文件。
在这里插入图片描述

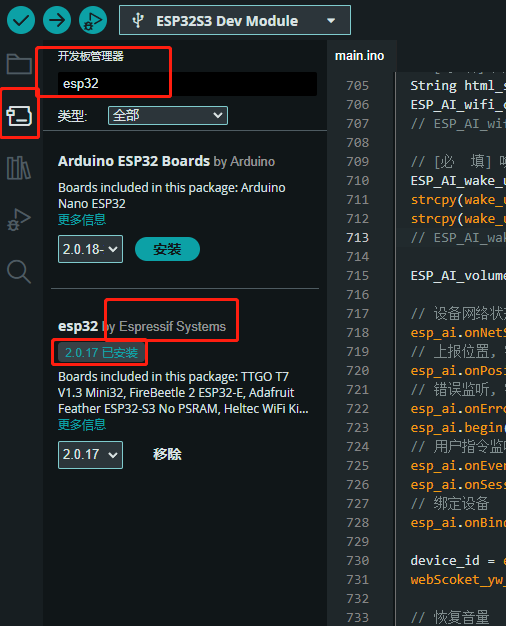

·2 下载 ESP32 开发板
注意：版本必须是 2.x 版本，不能大于 3.0 否则会报错

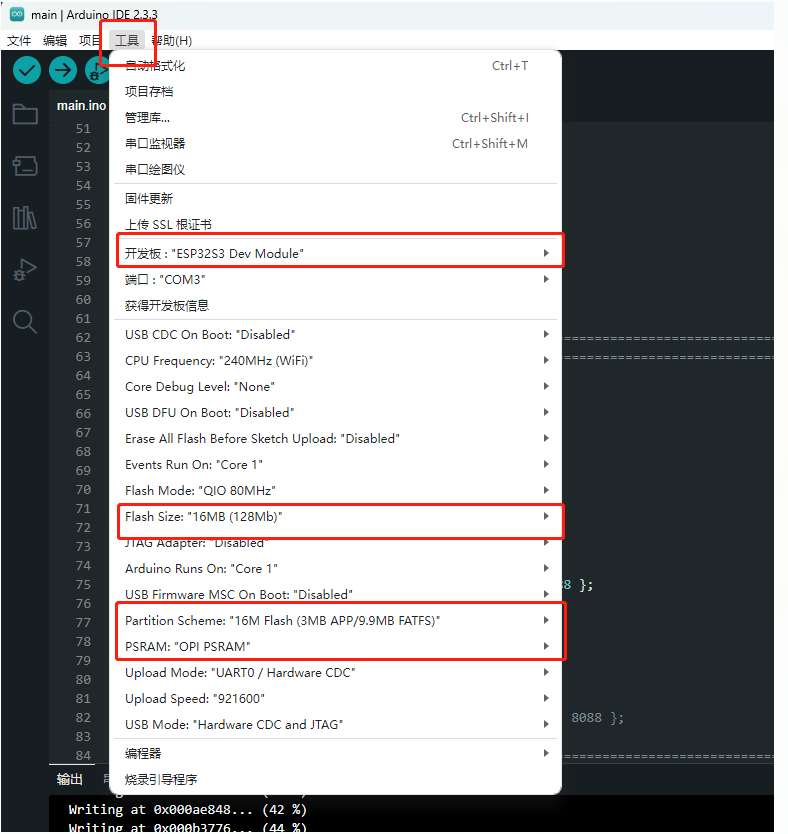

·3 Arduino IDE 设置，下图中的三个选项必须如图设置。

二、Clion 环境

注意：配置过程对新手有一定难度，谨慎选择。Clion开发环境，适合对环境有要求的程序员，Clion开发环境成熟度高，操作友好，有利于加快研发效率

2.1、硬件以及软件准备
适配硬件：ESP32-S3-N16R8
软件：Clion、PlatformIO

2.2、安装 Clion 和 PlatformIO
下载地址

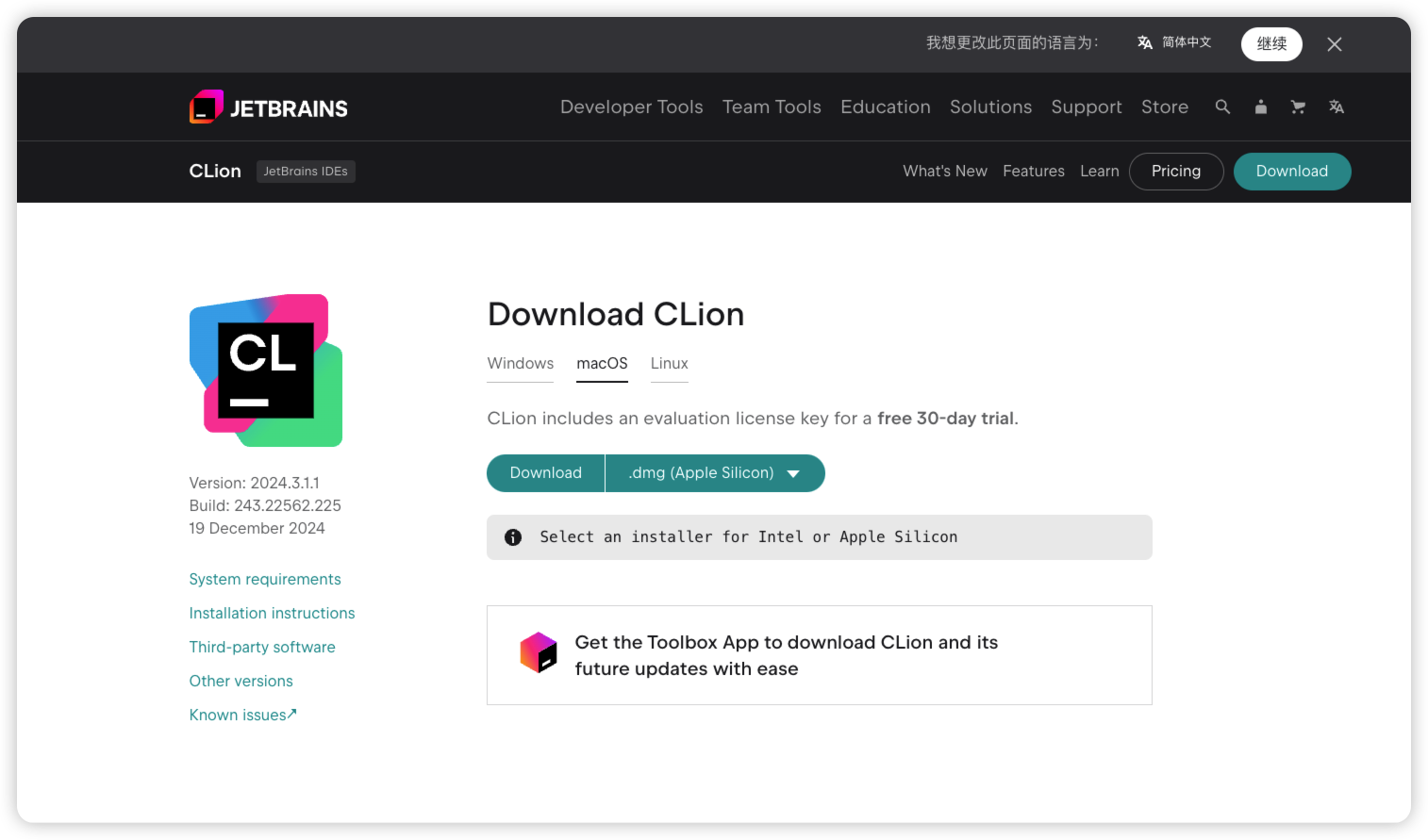

打开 Clion 官网，点击右上角 Download 进入下载界面，选择对应版本进行下载
在这里插入图片描述
建议您选择相对新的版本，新版本可以自行下载部署工具链，免去您手动下载和设置

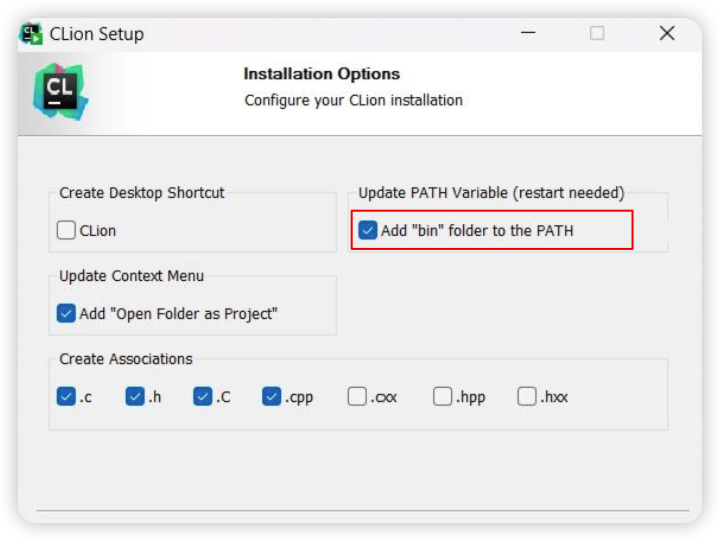

下载成功后安装 Clion ，安装时注意勾选[Add"bin"folder to the PATH]将 Clion 添加到环境变量中

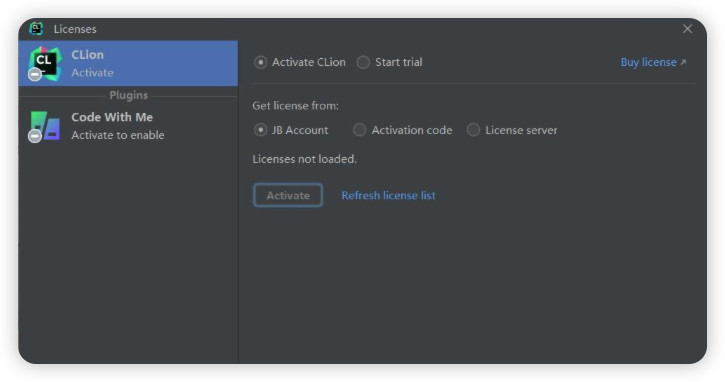

激活 Clion，您可以选择试用30天或者购买正版授权，也可以尝试万能的淘宝
在这里插入图片描述

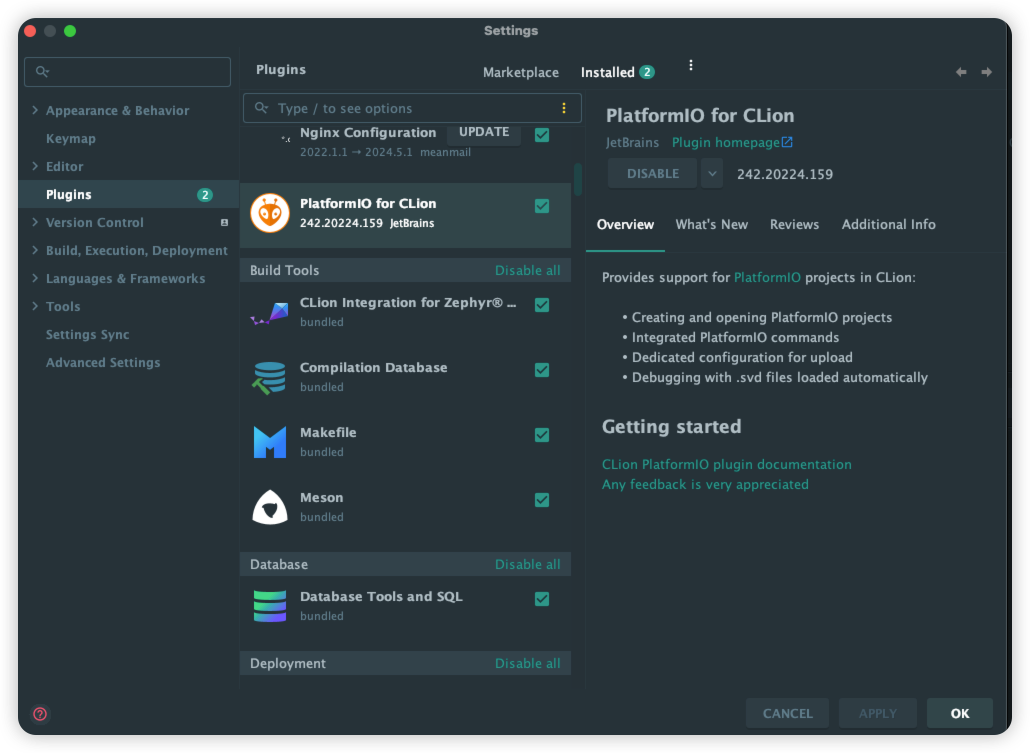

激活后打开 Clion，下载 PlatformIO for Clion 插件，下载成功后重启 Clion

2.3、创建项目，配置 PlatformIO
打开 Clion，选择新建项目

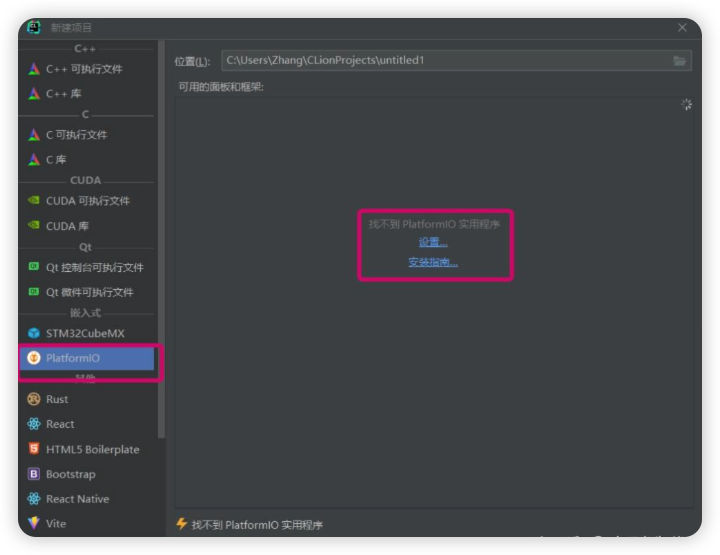

这时可以看到新建项目界面左侧有 Platform 标志，点击 PlatformIO 后会发现右侧没有开发板列表，只显示“找不到PlatformIO实用程序”
在这里插入图片描述

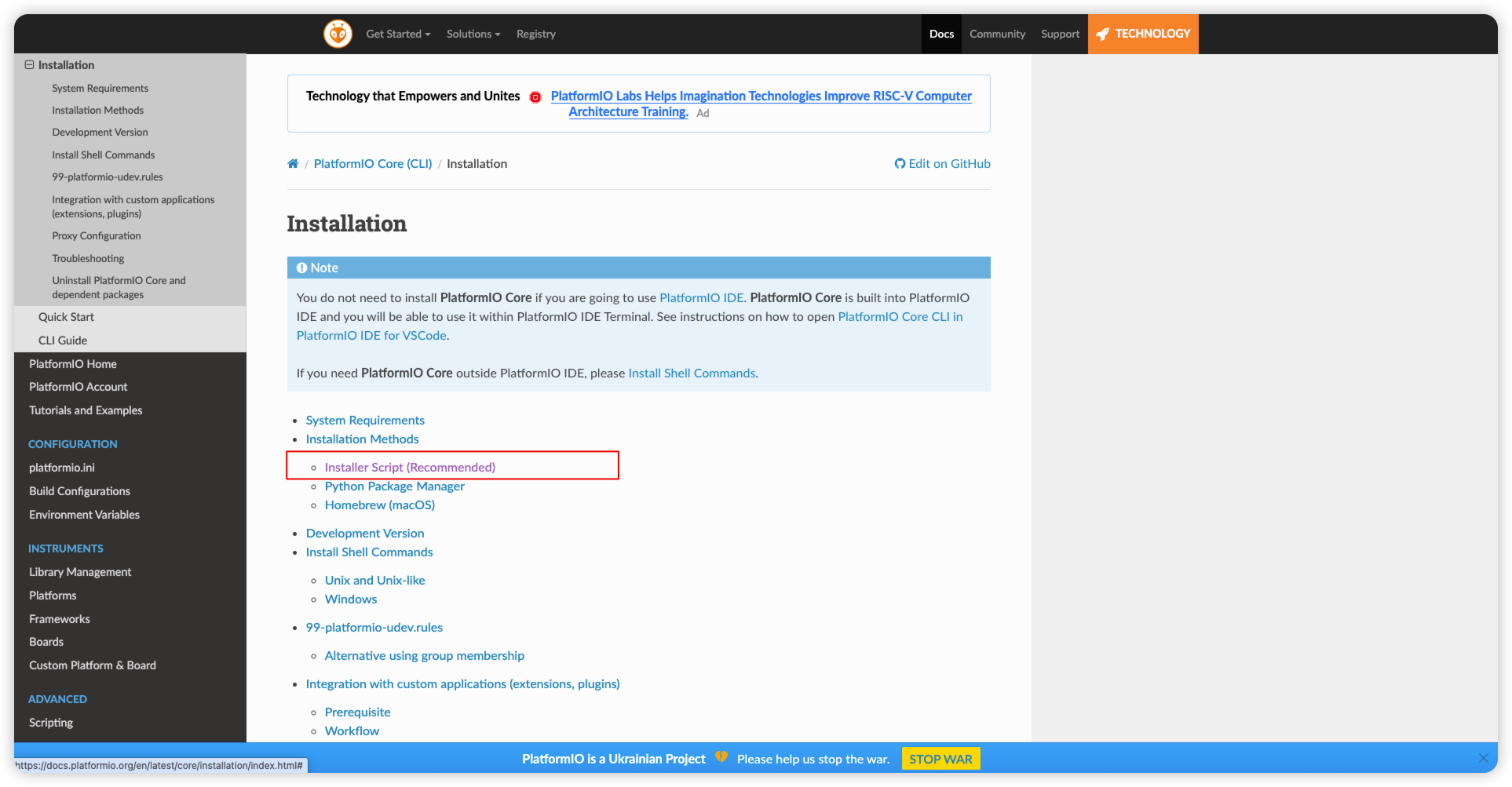

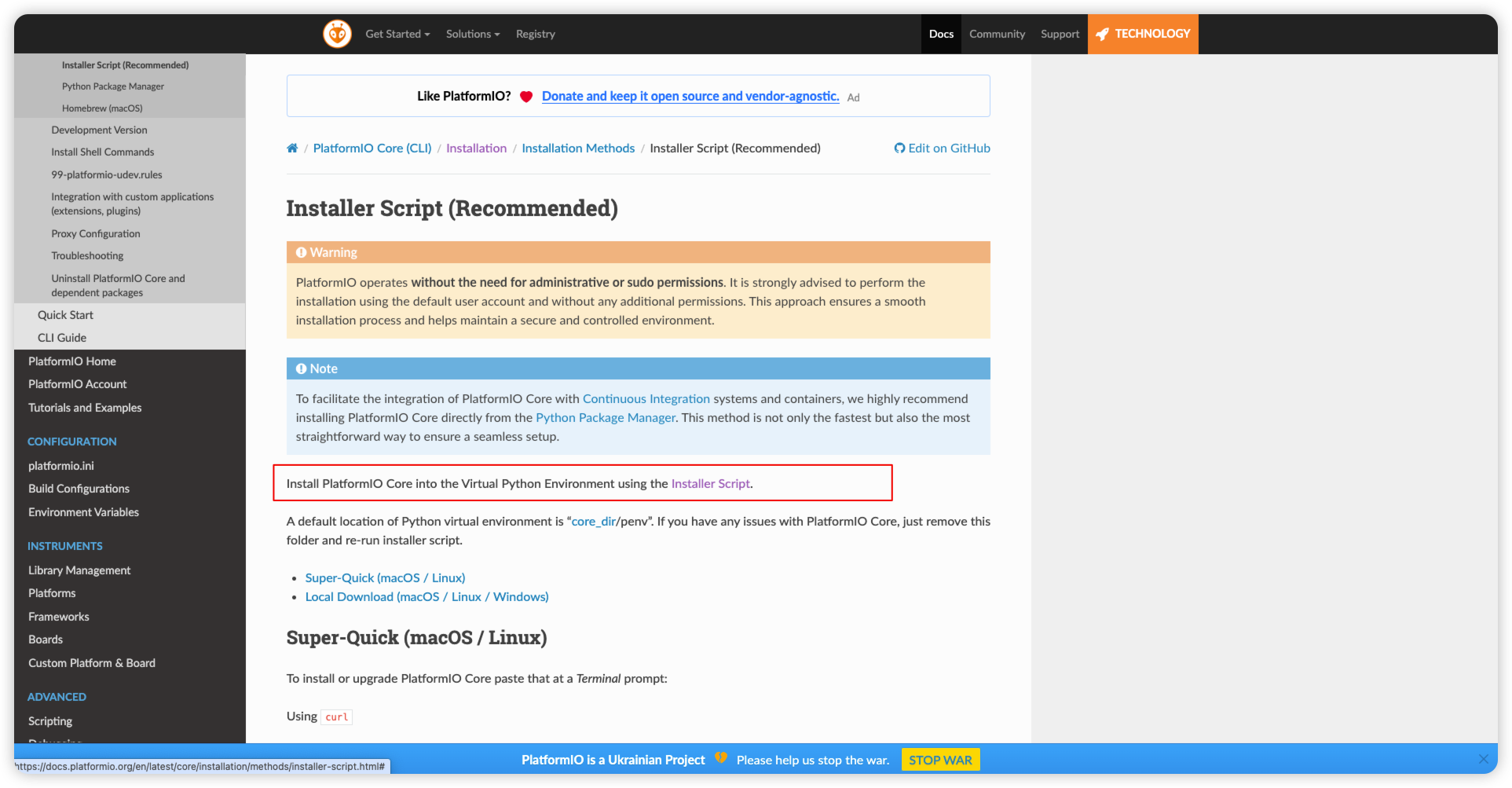

对于此问题我们需要按照提示点击安装指南进入 PlatformIO 官网Wiki,点击 [Installer Script] 进入另一个界面，页面地址 installation

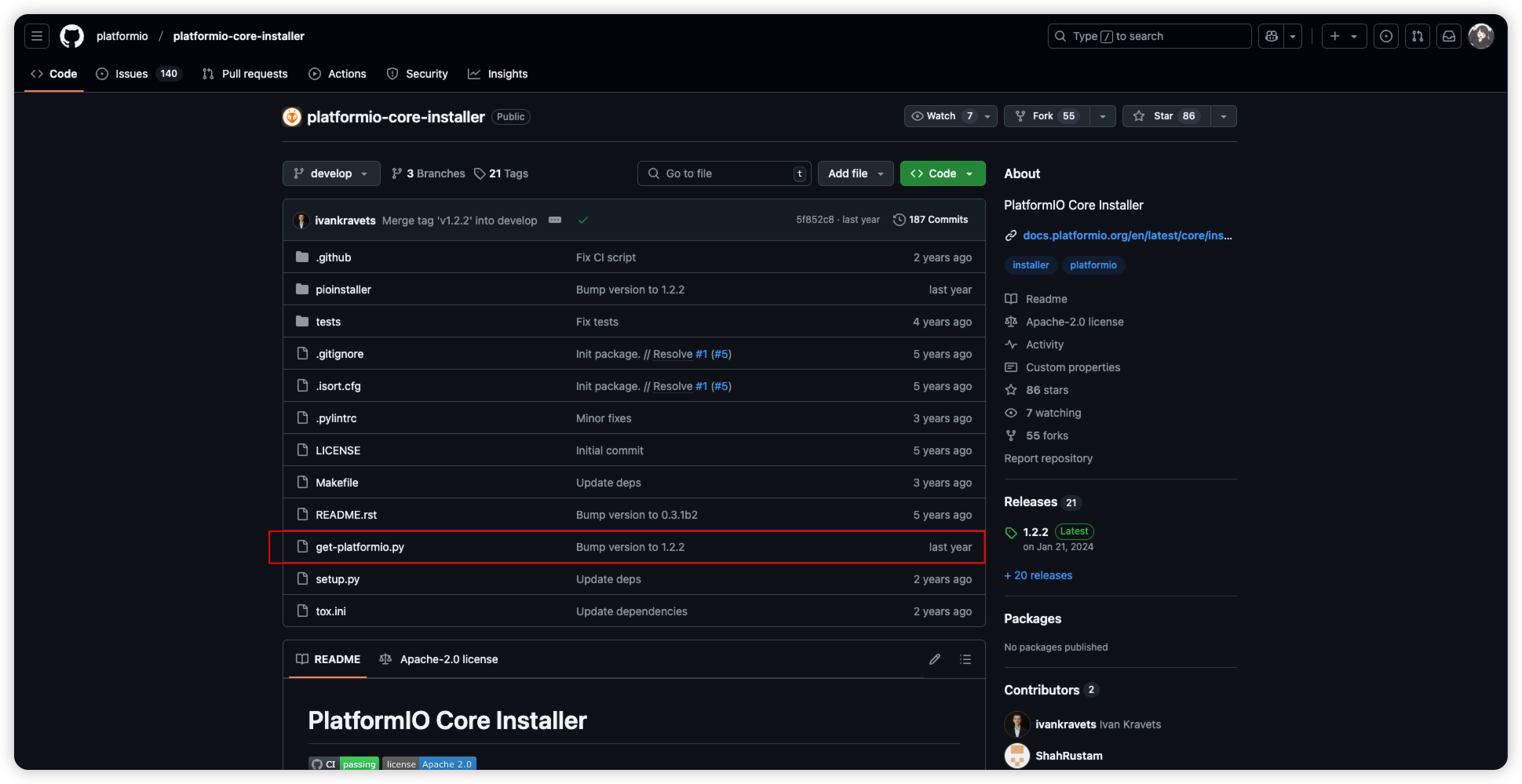

在该界面点击installer script进入Github界面

找到 get-platformio.py 并下载到电脑

运行 python get-platformio.py 脚本，等待下载完成（如果您没有python环境请自行下载安装）
运行完成后找到 C:\Users{用户名} 该路径下的文件中多出来 .platformio 文件证明python脚本运行成功
将 C:\Users{用户名}.platformio\penv\Scripts 下的文件加入到环境变量

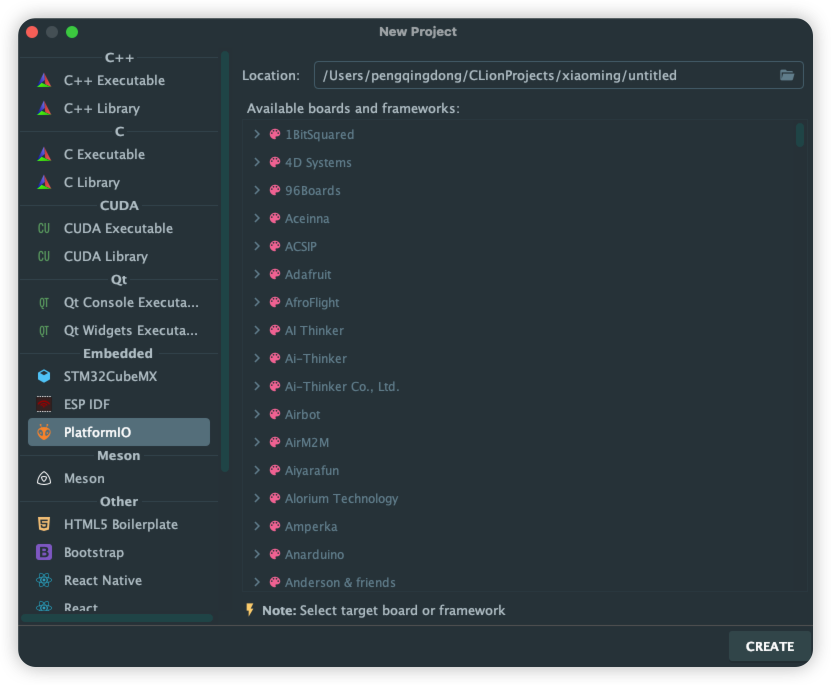

重启Clion，可以看到Clion加载出了开发板列表
在这里插入图片描述
2.4、程序下载，安装

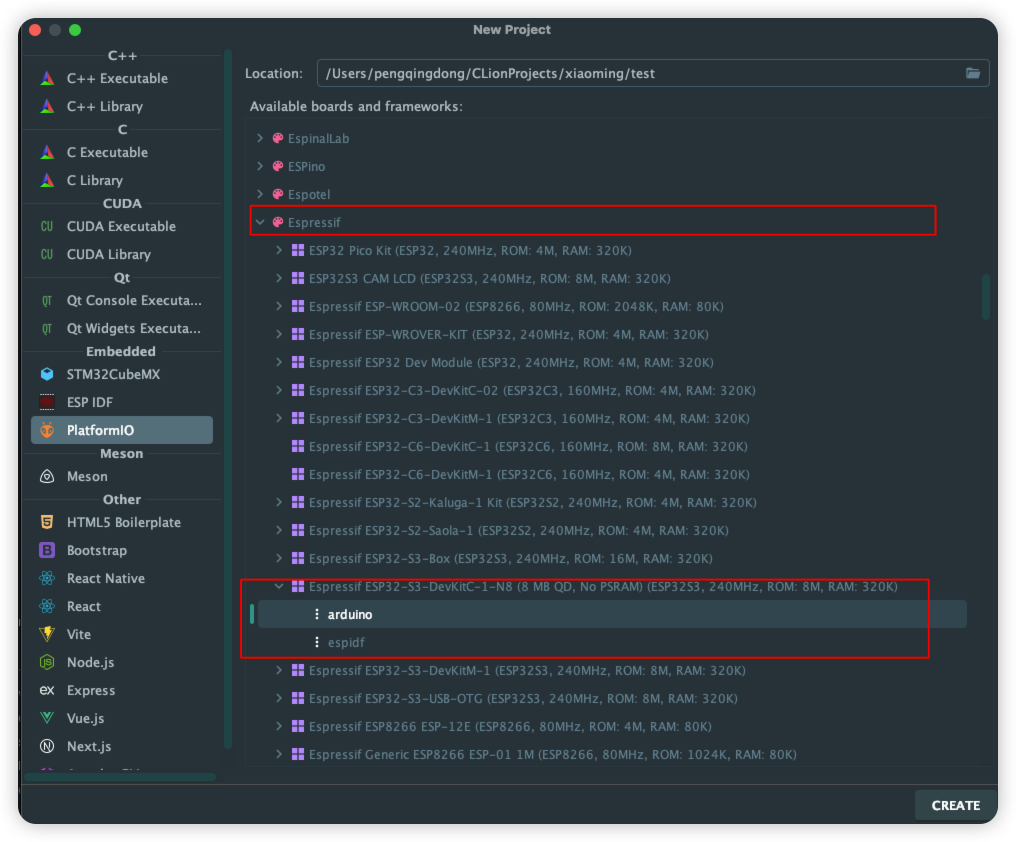

点击创建项目，选择 PlatformIO, 选择对应开发框架

等待自动下载环境依赖

下载第三方依赖，只是在第一次准备环境时需要这个依赖，升级时候只需要去下面发布页面下载最新 ESP-AI 依赖即可。
打开仓库发布页面，下载最新的客户端发布版本即可：发布页面。

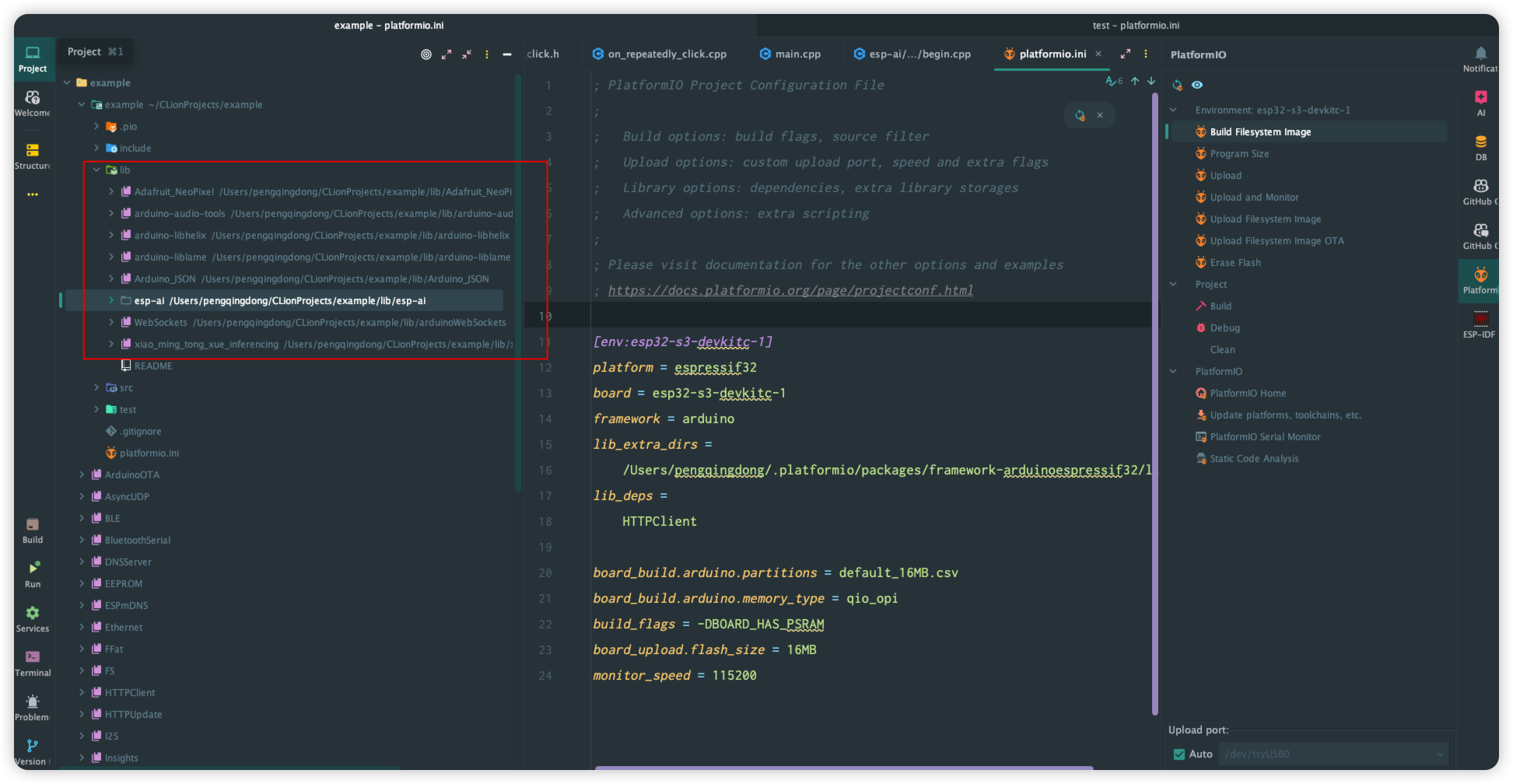

将下载好的第三方依赖和客户端发布版本复制到项目的 lib 目录下
在这里插入图片描述
修改 platformio.ini 配置，可以copy下方配置，注意修改 lib_extra_dirs 为您的目录路径

[env:esp32-s3-devkitc-1]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
lib_extra_dirs =
    /Users/{用户名}/.platformio/packages/framework-arduinoespressif32/libraries
lib_deps =
    HTTPClient

board_build.arduino.partitions = default_16MB.csv
board_build.arduino.memory_type = qio_opi
build_flags = -DBOARD_HAS_PSRAM
board_upload.flash_size = 16MB
monitor_speed = 115200

2.5、程序编写烧录

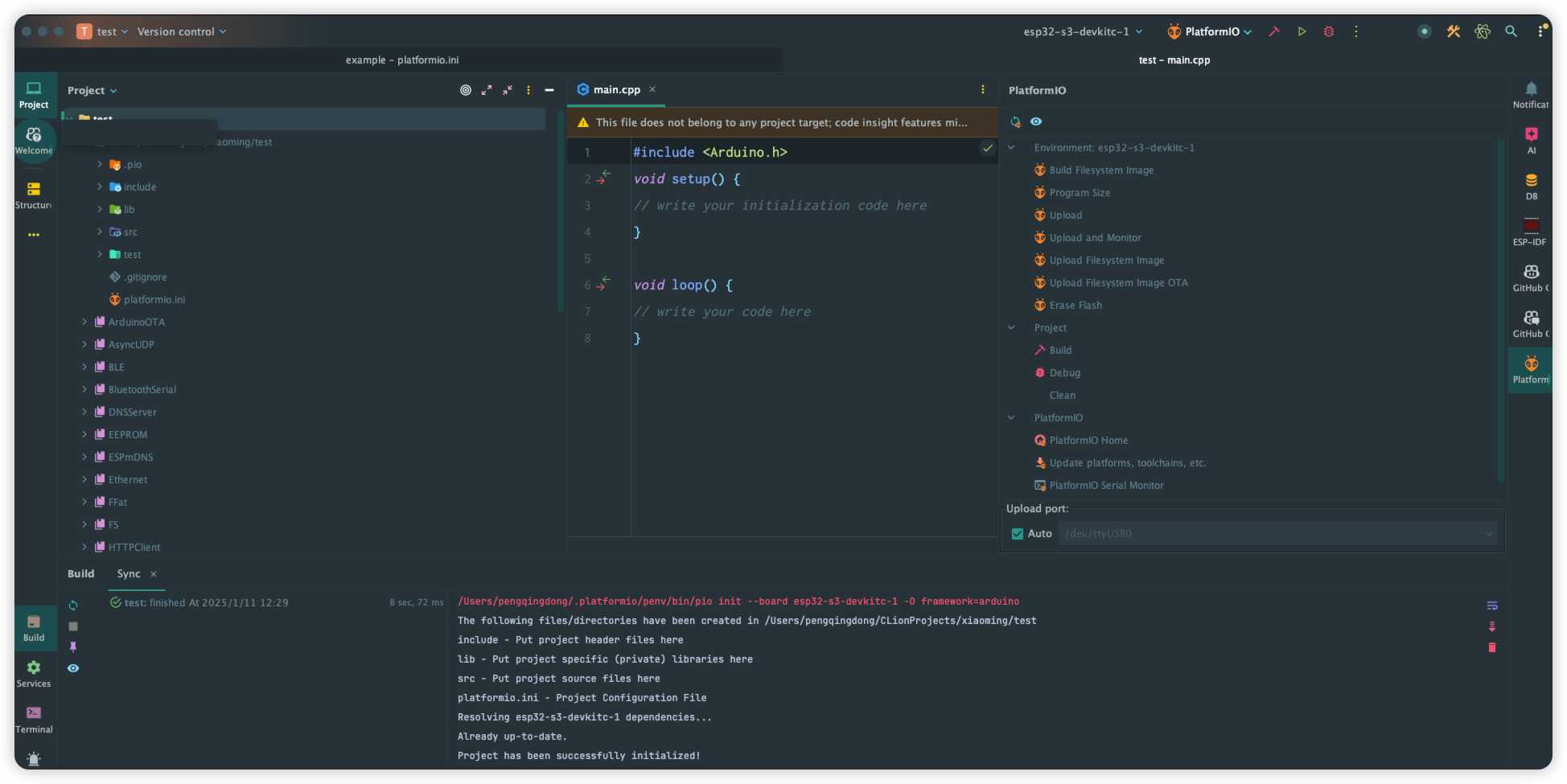

至此您可以查看客户端其他文档，编写代码或者准备烧录，例如下列图片，您可以发现ESP_AI的引用已经成功被索引，代表着您的环境已经配置成功
在这里插入图片描述

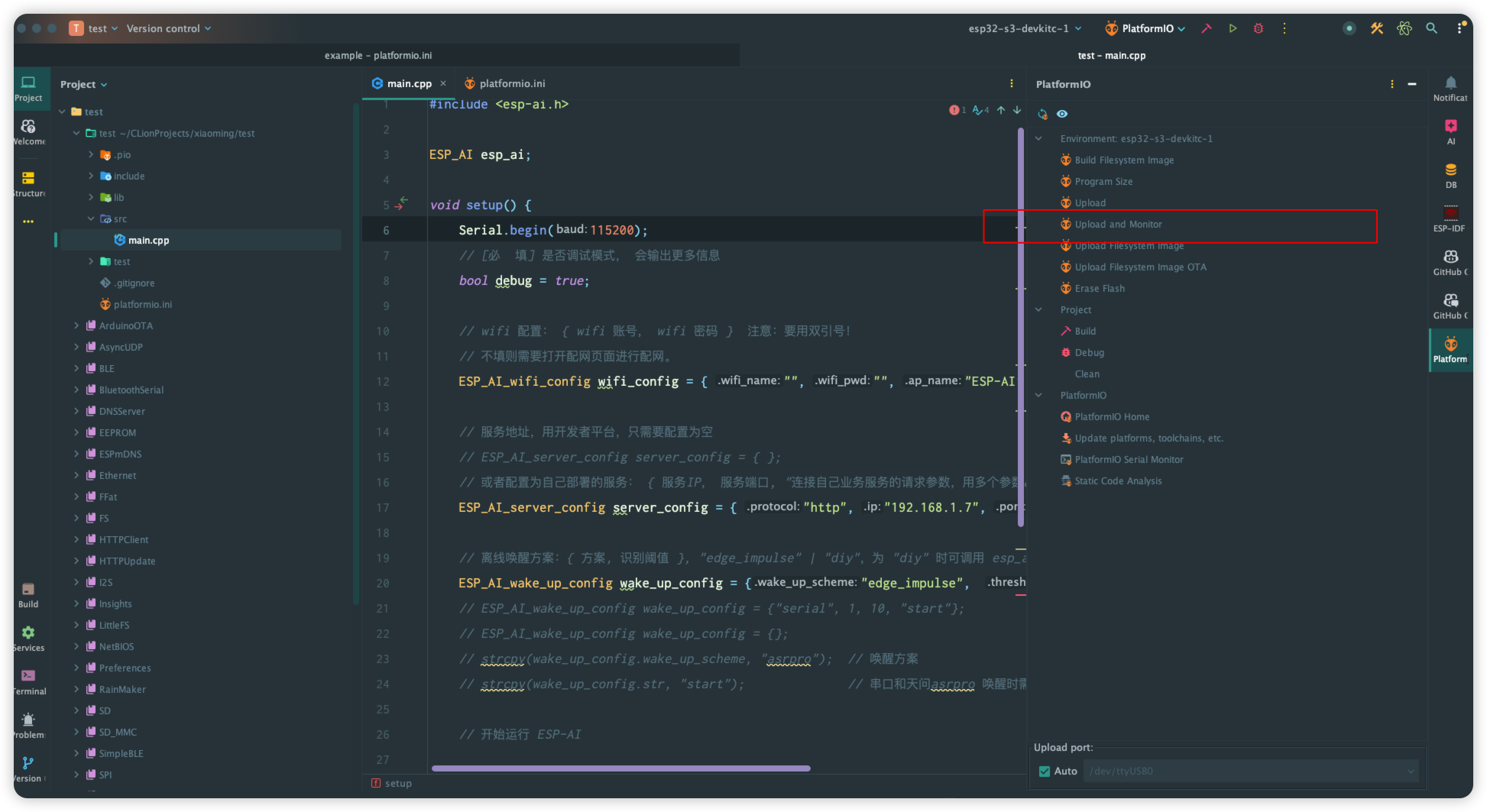

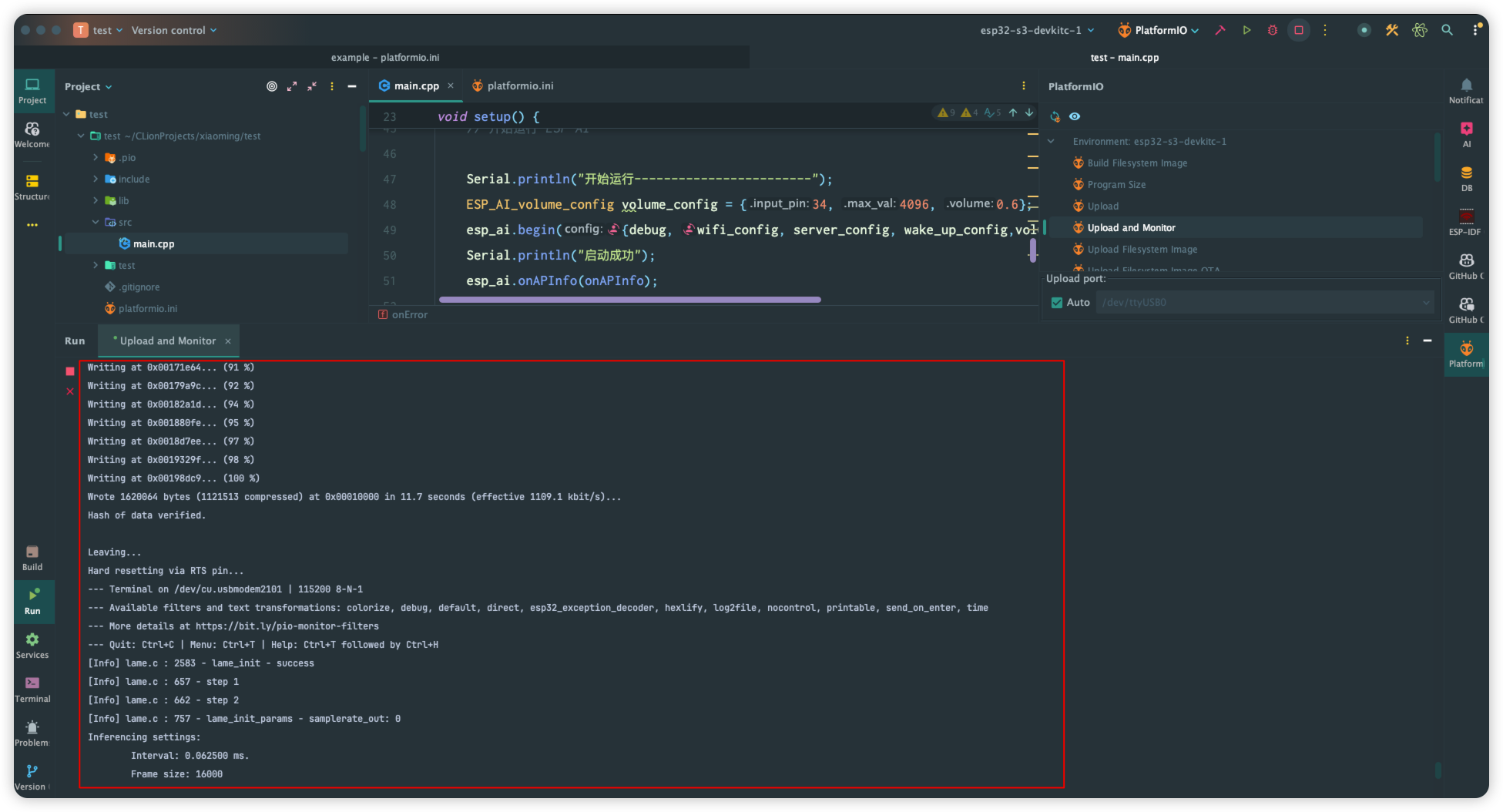

烧录时点击 Upload And Monitor 即可完成烧录

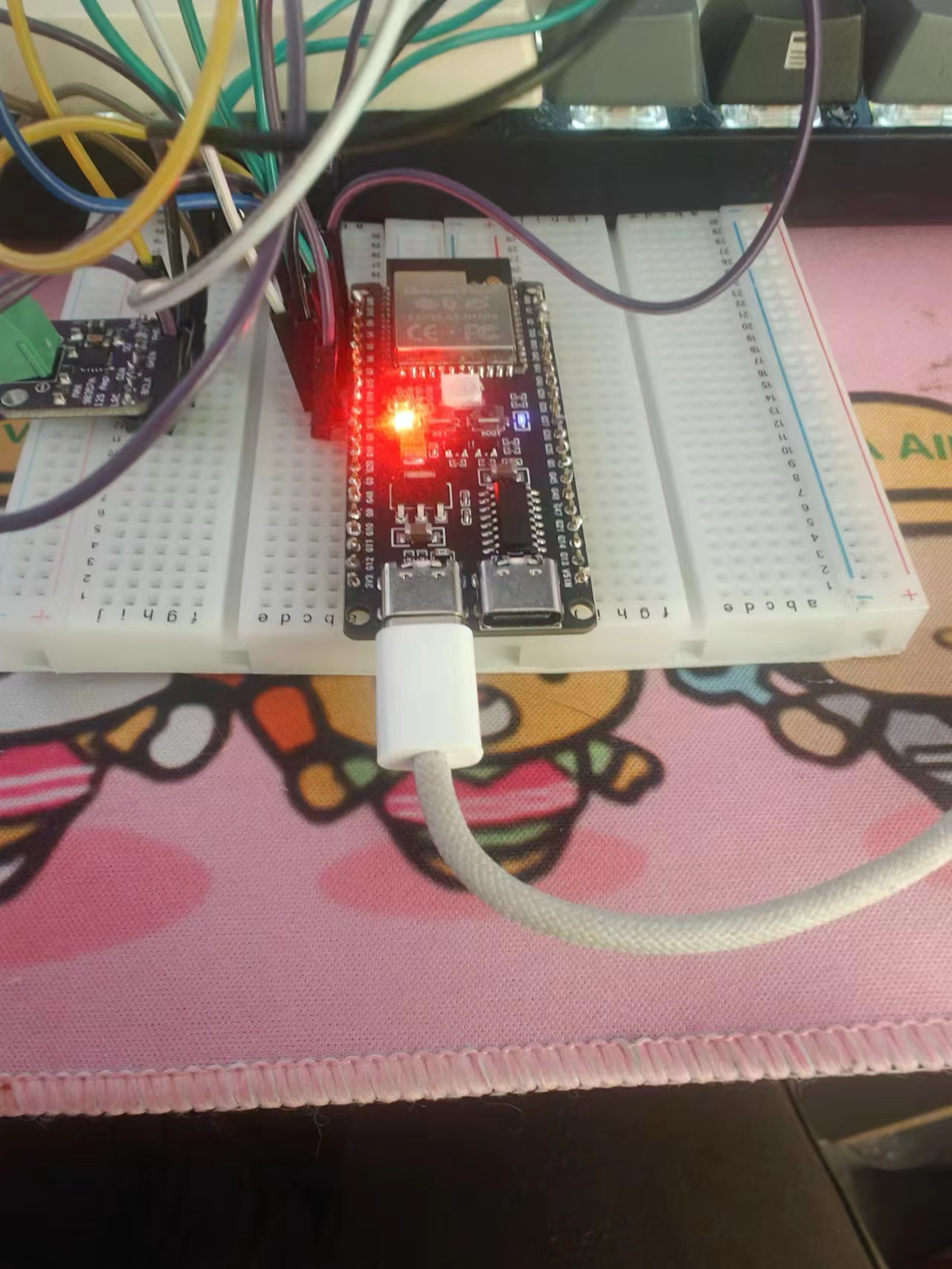

请注意，烧录时连到左边的type-c插口

烧录成功后会显示如下信息

物料准备

详细可见博客其他文章，ESP-AI已将开发板免费开源供大家参考，同时为了广大开发者可以通过拥抱AI这个举动，已经把ESP-AI的开发板免费商用授权开放。

DIY 接线

只有 DIY 模块方式才需要进行接线，如果您使用的是官方 PCB 则无需接线。
说明
vcc 表示正极，GND 表示负极，其他都是信号线。
表中的asrpro和三脚按钮都是用来唤醒的，当你需要这两种唤醒是才必须接线。
串口唤醒或者asrpro唤醒都是使用串口来通信，默认使用 IO12 和 IO11(不同开发板默认引脚不一样，以表格内容为准)，引脚可改，见下面的说明。
WS2812 是用来做交互灯光的，引脚是可以改的，见客户端配置。
电位器用来进行音量调整的，电位器默认使用 10K。（区分电位器引脚方法，旋钮朝上，将引脚对着自己: + | OUT | -）

ESP32S3	INMP441	Max98357A	电位器(选)	WS2812(选)	ASRPRO(选)	三脚按钮信(选)
3v3	VCC	VCC	VCC	VCC	VCC	VCC
GND	GND	GND	GND	GND	GND	GND
GND	L/R
4	SCK
5	WS
6	SD
15		DIN
16		BCLK
17		LRC
7			OUT
18				DIN
11					pb6
12					pb5
10						OUT

开放平台扩展接线
开放平台还支持下面模组，如果是使用开放平台可以选择接线，用于完善电量检测、充放电、屏幕表情功能。

ESP32s3	电压传感器(选)	锂电池(3.7v)(选)	充电板(I:3.7v,O:5v)(选)	oled(128 * 64)(选)	情绪指示灯(WS2812)
3v3	VCC			VCC	VCC
GND	GND			GND	GND
GND	L/R
8	S
	+	+	+
	-	-	-
38				SCL
39				SDA
45					IN

情绪灯光：快乐->蓝色 / 伤心->绿色 / 愤怒->红色 / 恐惧->黄色

硬件代码

硬件代码也就是 Arduino 代码。按照下面步骤来就可以。

创建一个文件 example/example.ino （注意：文件夹名字必须和文件一样）
在这里插入图片描述
用 Arduino IDE 打开 example.ino 文件
写入下面代码（按照你的实际情况修改一下网络或者服务器配置）

#include <esp-ai.h>

ESP_AI esp_ai;


void setup() {
  Serial.begin(115200);

  // [必  填] 是否调试模式， 会输出更多信息
  bool debug = true;

  // wifi 配置： { wifi 账号， wifi 密码 }  注意：要用双引号！
  // 不填则需要打开配网页面进行配网。
  ESP_AI_wifi_config wifi_config = { "", "", "ESP-AI"  };

  // 服务地址，用开发者平台，只需要配置为空
  ESP_AI_server_config server_config = { };
  // 或者配置为自己部署的服务： { 服务IP， 服务端口, "连接自己业务服务的请求参数，用多个参数&号分割，服务端用 auth 接收" }
  // ESP_AI_server_config server_config = { "http", "192.168.1.5", 8088, "p1=111&p2=test" };

  // 离线唤醒方案：{ 方案, 识别阈值 }, "edge_impulse" | "diy"，为 "diy" 时可调用 esp_ai.wakeUp() 方法进行唤醒
  ESP_AI_wake_up_config wake_up_config = {};
  strcpy(wake_up_config.wake_up_scheme, "asrpro");  // 唤醒方案
  strcpy(wake_up_config.str, "start");              // 串口和天问asrpro 唤醒时需要配置的字符串，也就是从另一个开发版发送来的字符串

  // 开始运行 ESP-AI
  esp_ai.begin({debug, wifi_config, server_config, wake_up_config });
}

void loop() {
  esp_ai.loop();
}

天问代码：加qq群下载（952051286）
上传代码
上传代码前请检查你的 Arduino IDE 设置是否正确。
在这里插入图片描述

唤醒方案

ESP-AI 提供的唤醒方案有：天问asrpro、内置语音唤醒、串口唤醒、引脚高/低电平唤醒（按钮唤醒）。

按钮唤醒

当给某一个引脚输入高电平或者低电平时触发。

#include <esp-ai.h>
ESP_AI esp_ai;

void setup() {
    Serial.begin(115200);

    bool debug = true;
    ESP_AI_wifi_config wifi_config = { "", "", "ESP-AI" };
    ESP_AI_server_config server_config = { };

    // [必  填] 唤醒方案： { 方案, 语音唤醒用的阈值(本方案忽略即可), 引脚IO }
    ESP_AI_wake_up_config wake_up_config = { "pin_high", 1, 10 };  // 如果按钮按下是低电平，那使用 pin_low 即可


    esp_ai.begin({ debug, wifi_config, server_config, wake_up_config });

}

void loop() {
    esp_ai.loop();
}

天问唤醒

.实际上是对串口唤醒的封装。
天问代码：加qq群下载（952051286）

//...

ESP_AI_wake_up_config wake_up_config = {};
strcpy(wake_up_config.wake_up_scheme, "asrpro");  // 唤醒方案
strcpy(wake_up_config.str, "start");              // 串口和天问asrpro 唤醒时需要配置的字符串，也就是从另一个开发板发送来的字符串

esp_ai.begin({ wake_up_config });

// ...

内置语音唤醒

//...

// 唤醒方案： { 方案, 语音唤醒用的阈值 , 引脚唤醒方案(本方案忽略), 发送的字符串(本方案忽略) }
ESP_AI_wake_up_config wake_up_config = {"edge_impulse",  0.95};

esp_ai.begin({ wake_up_config });

// ...

串口唤醒

//...

// 唤醒方案： { 方案, 语音唤醒用的阈值(本方案忽略即可), 引脚唤醒方案(本方案忽略), 发送的字符串 }
ESP_AI_wake_up_config wake_up_config = {"serial", 1, 10, "start"};

esp_ai.begin({ wake_up_config });

// ...

按住对话

此方式下，用户按住按钮才才会启动 ASR 放开就会进行 LLM 推理

// 唤醒方案： { 方案, 语音唤醒用的阈值(本方案忽略即可), 引脚唤醒方案(本方案忽略), 发送的字符串 }
ESP_AI_wake_up_config wake_up_config = { "pin_high_listen", 1, 10 }; // pin_high_listen 为按下高电平 ， pin_low_listen 为按下低电平

esp_ai.begin({ wake_up_config });

// ...

复刻指南：服务端

服务端环境

基本软件准备

docker 镜像或者window懒人包安装服务端时不需要 Nodejs 环境。

1	2	3
环境	版本	备注
Nodejs	>= v18.x 建议18.x	npm版本需要低于10.x, 6.x到9.x都行
VsCode IDE	最新版	备注

点击跳转 Nodejs 下载地址
 点击跳转 VsCode IDE 下载地址

服务端安装

一行代码即可完成服务端安装，在你的项目目录运行下面命令。
NMP:

npm install esp-ai  --registry=https://registry.npmmirror.com

YARN:

yarn add --registry=https://registry.npmmirror.com esp-ai

PNPM:

pnpm add --registry=https://registry.npmmirror.com esp-ai

BUN:

bun add --registry=https://registry.npmmirror.com esp-ai

deno:

deno add --registry=https://registry.npmmirror.com esp-ai

服务端代码

在项目目录中创建一个文件 index.js

在 index.js 中添加以下代码（自行修改代码中的 key）

你也可以用第三方的服务，比如讯飞、火山的，详情见：内置的官方/讯飞/火山/阿里等服务配置

const espAi = require("esp-ai");
const config = {
    gen_client_config: ()=>({

        // 官方 ASR 服务配置
        iat_server: "esp-ai-asr",
        iat_config: {
            // 开放平台秘钥
            api_key: "xxx",

            // 等待用户首次说话时间(被唤醒后，多少时间检测不到说话就自动退下，单位 ms， 默认: 5000)
            // vad_first: 5000,
            // 对话过程中等待用户说话时间(对话过程中，多少时间检测不到说话就自动退下，单位 ms， 默认: 2000)
            // vad_course: 2000,
        },

        // 官方 LLM 服务
        llm_server: "esp-ai-llm",
        llm_config: {
            // 开放平台秘钥
            api_key: "xxx",

            // [可选] 使用的大模型, 默认使用 qwen2.5:32b
            // model: "wizardlm2",
        },

        // 官方 TTS 服务
        tts_server: "esp-ai-tts",
        tts_config: {
            // 开放平台秘钥
            api_key: "xxx",
            // [可选] 音色ID，默认使用小明音色，到 ESP-AI 开放平台中可以轻松克隆音色或者使用别人的音色
            // reference_id: "f209d2acacfc407e95dedc91fe1b9741",
        },


        // // 调用讯飞语音识别
        // iat_server: "xun_fei",
        // iat_config: {
        //     // 讯飞：https://console.xfyun.cn/services/iat  。打开网址后，右上角三个字段复制进来即可。
        //     appid: "xxx",
        //     apiSecret: "xxx",
        //     apiKey: "xxx",
        // },

        // // 调用火山引擎LLM
        // llm_server: "volcengine",
        // llm_config: {
        //     // 1. 注册：https://console.volcengine.com/ark
        //     // 1. 开通: https://console.volcengine.com/ark/region:ark+cn-beijing/openManagement?LLM=%7B%7D&tab=LLM
        //     // 2. 创建接入点: https://console.volcengine.com/ark/region:ark+cn-beijing/endpoint
        //     apiKey: "xxx",
        //     epId: "ep-xxx", // 接入点ID
        // },

        // // 调用火山引擎TTS
        // tts_server: "volcengine",
        // tts_config: {
        //     // 1. 注册：https://console.volcengine.com/speech/app
        //     // 2. 音色开通： https://console.volcengine.com/speech/service/8?AppID=6359932705
        //     // 3. 授权： xxx
        //     // 服务接口认证信息
        //     appid: "xxx",
        //     accessToken: "xxx",
        //     rate: 24000, //采样率，只支持 16k 或者 24k，大模型语音合成必须使用 24k
        //     // voice_type: "BV007_streaming", // 清切女声
        //     voice_type: "BV051_streaming", // 奶气萌娃
        // },


    })
};

const espAiIns = espAi(config);

// 在合适的时机可以调用方法来在服务端实现设备操作
// espAiIns.restart("[device_id]") // 重启设备
// espAiIns.tts("[device_id]", "你好啊")   // 让设备说话
// ...

详细内置接入的平台见：内置的各平台使用教程

运行项目
在项目目录打开命令行工具，然后执行下面命令。

node ./index.js

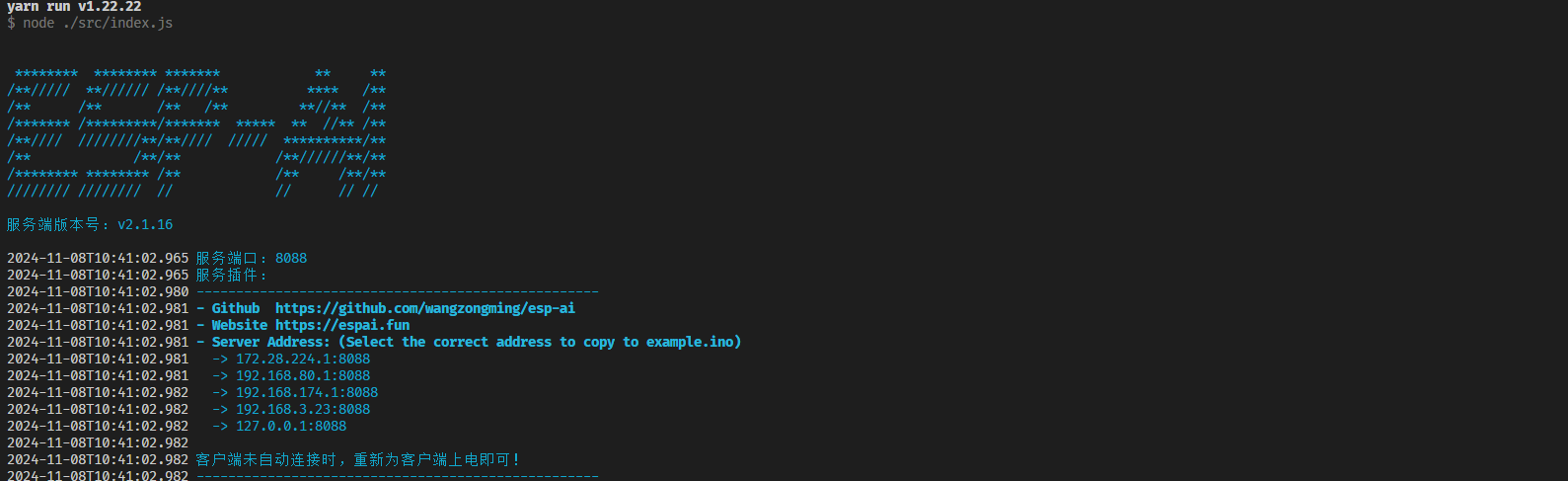

成功效果
在这里插入图片描述
完整配置项见：服务端配置/实例

Docker

我们将容器命名为：esp-ai-server
配置文件放到/esp-ai-server/index.js (请先手动创建好这个文件)
宿主机端口为8088
注意：上面这三个配置只能更改宿主机的，镜像的必须如下写死。

创建配置文件

sudo touch /esp-ai-server/index.js

编辑配置文件

sudo nano /esp-ai-server/index.js

打开后把下面代码复制进去：(记得自己去复制自己的key)

const espAi = require("esp-ai");
const config = {
  // ...
};
espAi(config);

然后 ctrl + o 保存。然后 ctrl + x 退出。
运行容器
必须先手动创建好 /esp-ai-server/index.js 文件，该文件案例在仓库的 example/index.js 目录下。

sudo docker run -itd -p 8088:8088 -v /esp-ai-server/index.js:/server/index.js --name esp-ai-server registry.cn-shanghai.aliyuncs.com/xiaomingio/esp-ai:1.0.0

配置文件将映射到了/esp-ai-server/index.js，需要自行更改配置文件，更改文件后重启服务即可：

sudo docker exec -it esp-ai-server pm2 restart all

容器内安装插件
直接在容器内执行安装插件的命令

sudo docker exec -it esp-ai-server npm i [插件名字]  --registry=https://registry.npm.taobao.org  --strict-ssl=false

然后自行修改配置文件后，依然需要重启容器

sudo docker exec -it esp-ai-server pm2 restart all

查看运行日志

sudo docker exec -it esp-ai-server pm2 logs

更新依赖
用最新的版本号替换下面代码中的版本号即可。

sudo docker exec -it esp-ai-server npm i esp-ai@1.xx.xx  --registry=https://registry.npm.taobao.org  --strict-ssl=false

更新完毕后需要查看package.json中的版本号是否正确，如果正确，则重启容器即可。

sudo docker exec -it esp-ai-server cat ./package.json

ESP32 AI 机器人入门教程从原理到实现【免费开源可商用】–ESP-AI
