Tensorboard的使用及一些常见报错解决

原创于 2025-06-10 16:31:31 发布 · 1k 阅读

28 ·

CC 4.0 BY-SA版权

文章标签：

#pytorch #python #人工智能

一，Tensorboard 的安装

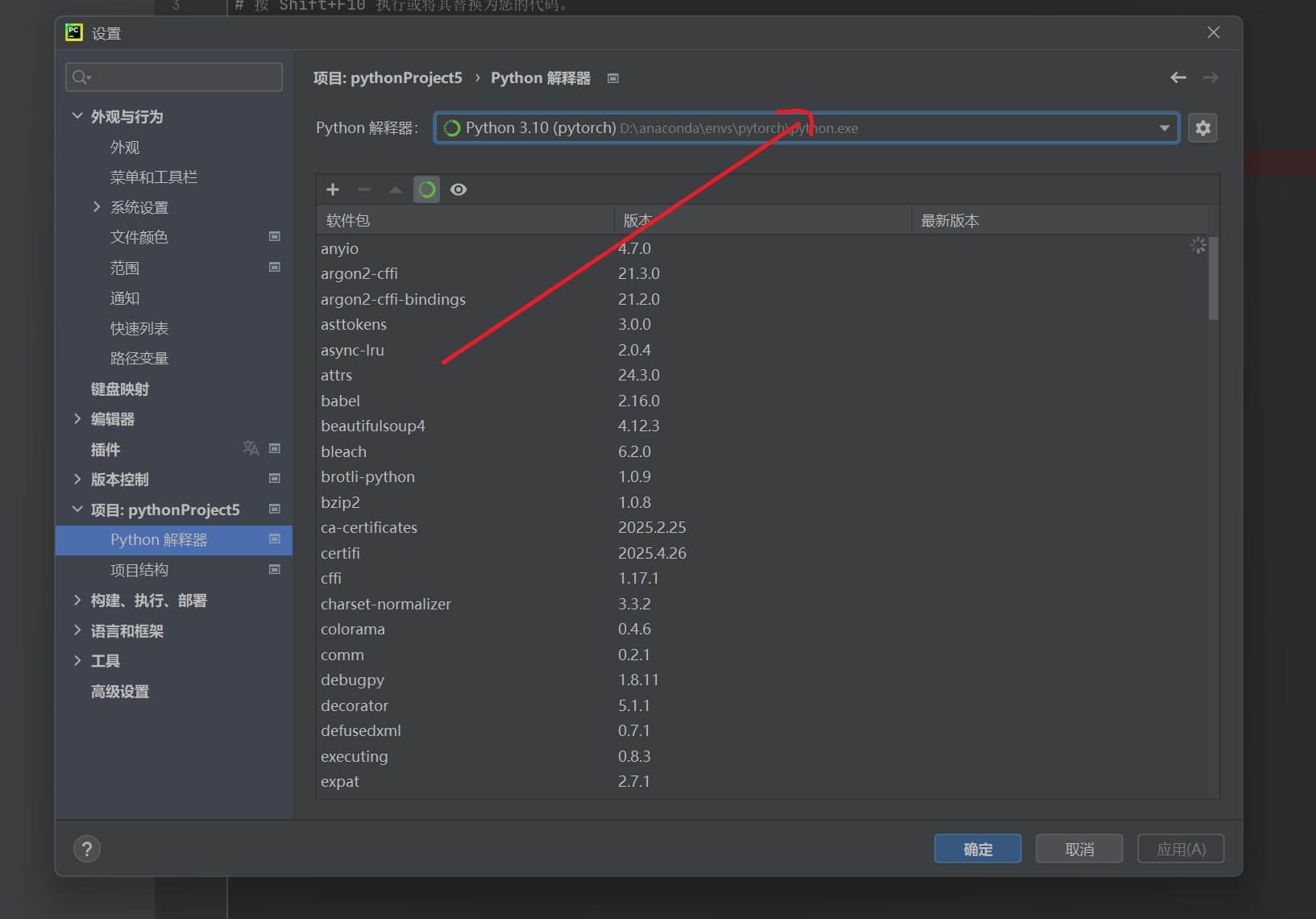

首先在pycharm中创建项目并设置解释器为Anacanda

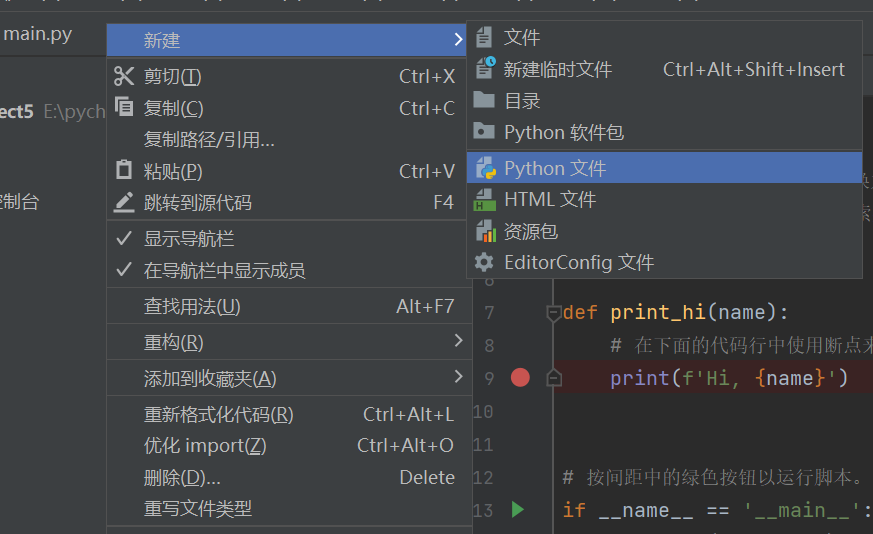

创建项目（例：test.py）

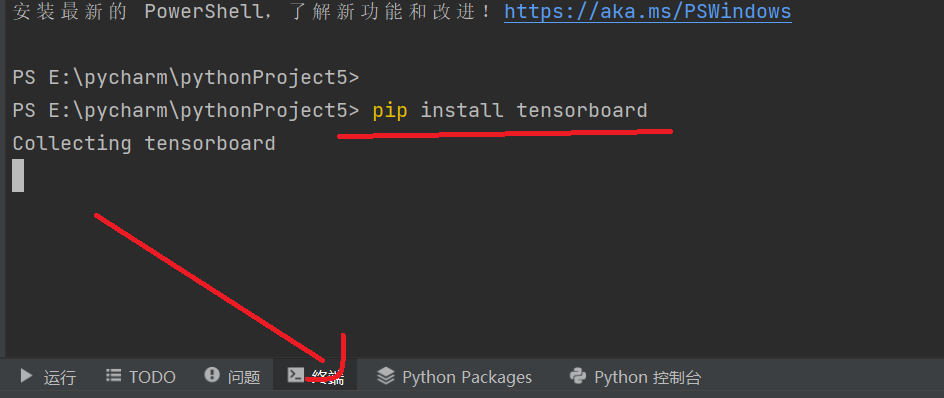

接下来进入终端输入 pip install tensorboard

进而安装tensorboard

二，tensorboard 两个比较常用的使用及使用中可能出现的问题

1，.add_scalar() 方法的使用

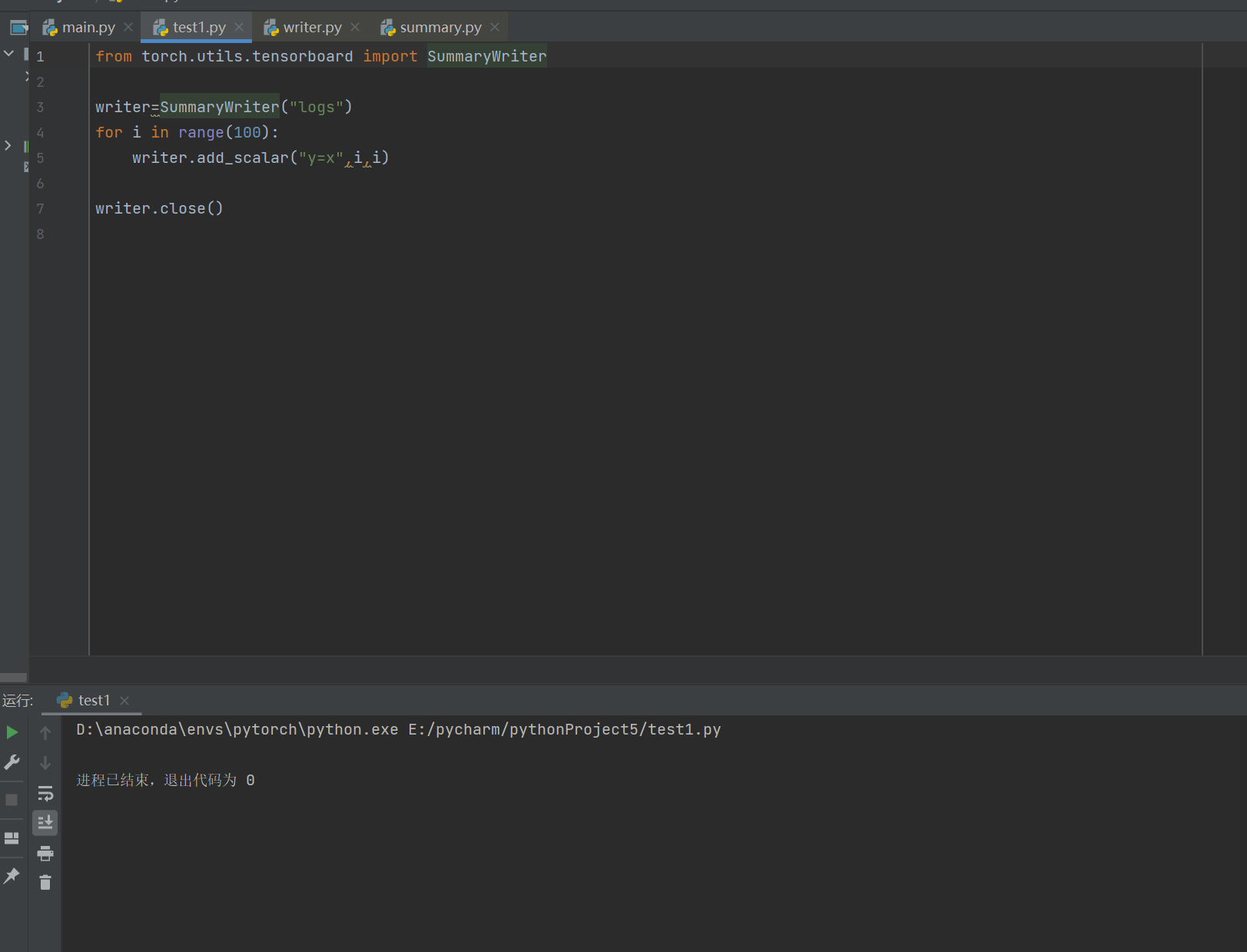

例：

1. 导入模块

from torch.utils.tensorboard import SummaryWriter

从 PyTorch 的工具模块中，导入 SummaryWriter 类。SummaryWriter 是 TensorBoard 数据记录的核心类，负责将各种类型的数据（标量、图像、模型结构等）写入日志文件，供 TensorBoard 可视化。

2. 创建 `SummaryWriter` 对象

writer = SummaryWriter('logs')

实例化 SummaryWriter，参数 'logs' 是日志文件的保存目录。运行代码后，TensorBoard 会从这个目录加载数据进行可视化，目录不存在时会自动创建。

3. 循环记录标量数据

for i in range(100):
    writer.add_scalar("y=x", i, i)

循环逻辑：for i in range(100) 会让代码执行 100 次（i 从 0 到 99 ）。
add_scalar 方法：
- 第一个参数 "y=x" 是 标量数据的标签（tag），用于在 TensorBoard 中区分不同的数据系列，比如可用来标识 “损失值”“准确率” 等。
- 第二个参数 i 是 标量的值（scalar value），这里让值随循环次数递增。
- 第三个参数 i 是 全局步骤（global step），表示该数据对应的训练步骤（或迭代次数），TensorBoard 会用它来横
- - 轴绘图，体现数据随步骤的变化趋势。
    这段逻辑会记录 100 个标量，标签为 "y=x"，值和步骤均为 0 到 99 。
- 4. 关闭 SummaryWriter

  python

  运行
```
writer.close()
```

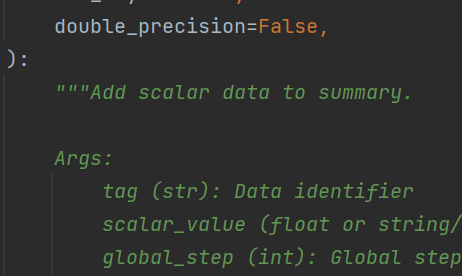

  小技巧：按住CTRL 光标指向即可获得help

  例如add_scalar方法help

  5，打开方式

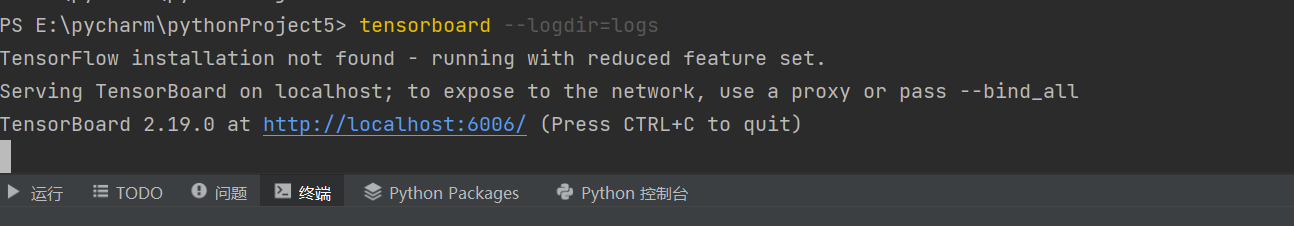

  进入终端输入 tensortbroad --logdir=logs

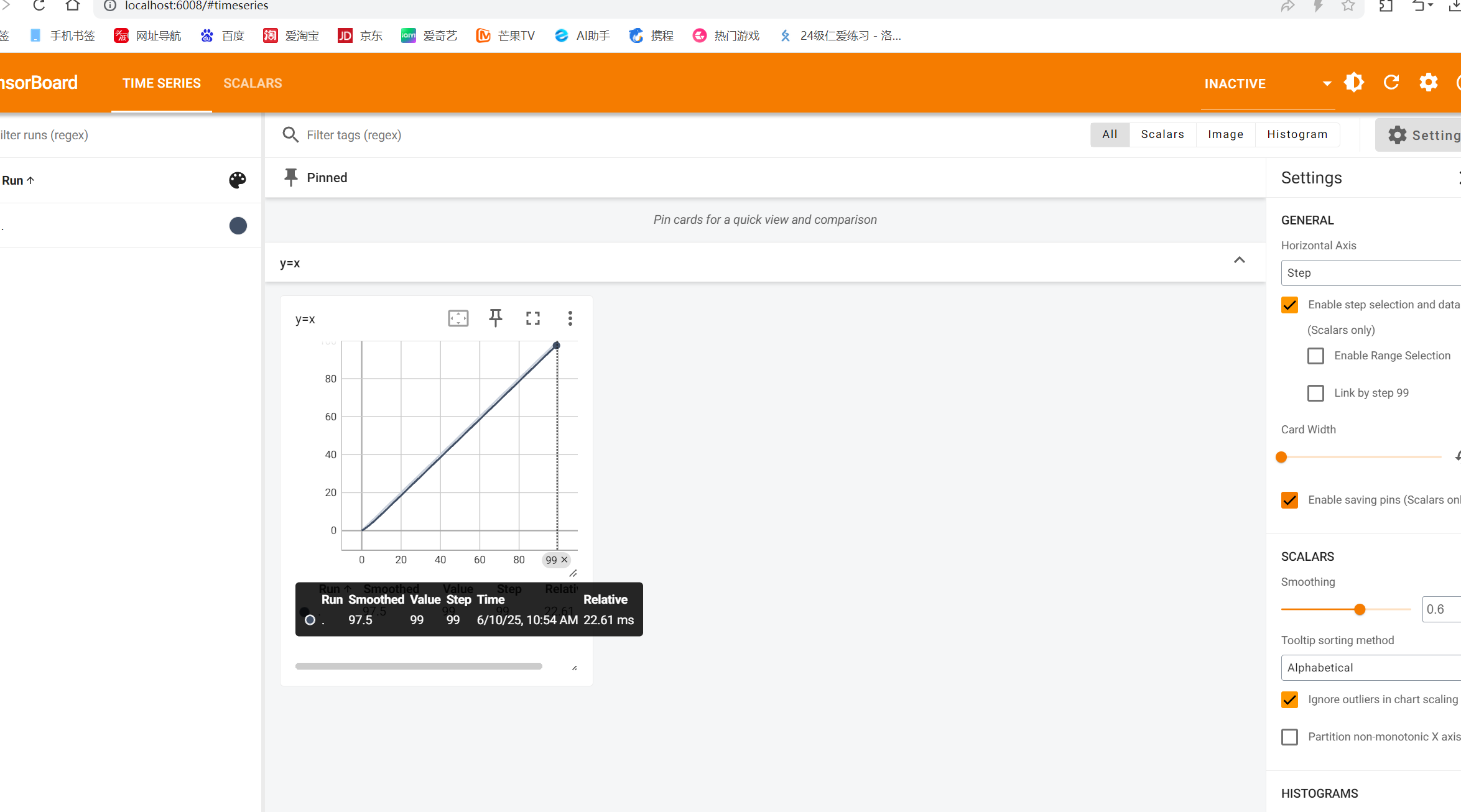

  点击网址即可进入
- 补充
- 利用port可以改变网络节点避免默认节点（6007）人数多造成卡顿

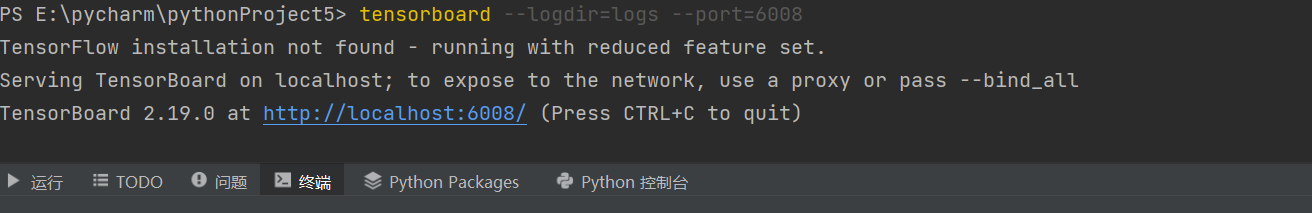

- 例如输入 tensorbroad --logdir=logs --port=6008

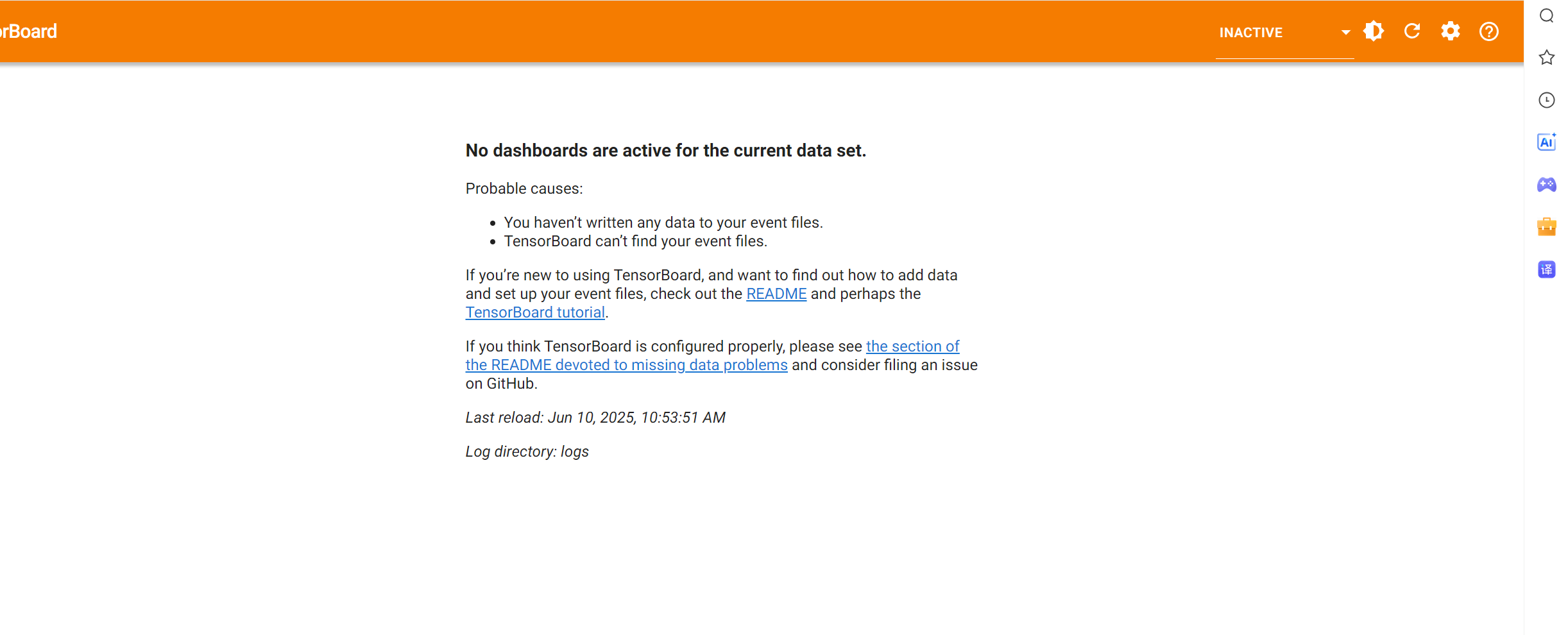

常见错误：没有运行直接进入终端（只有运行后才会上传数据）

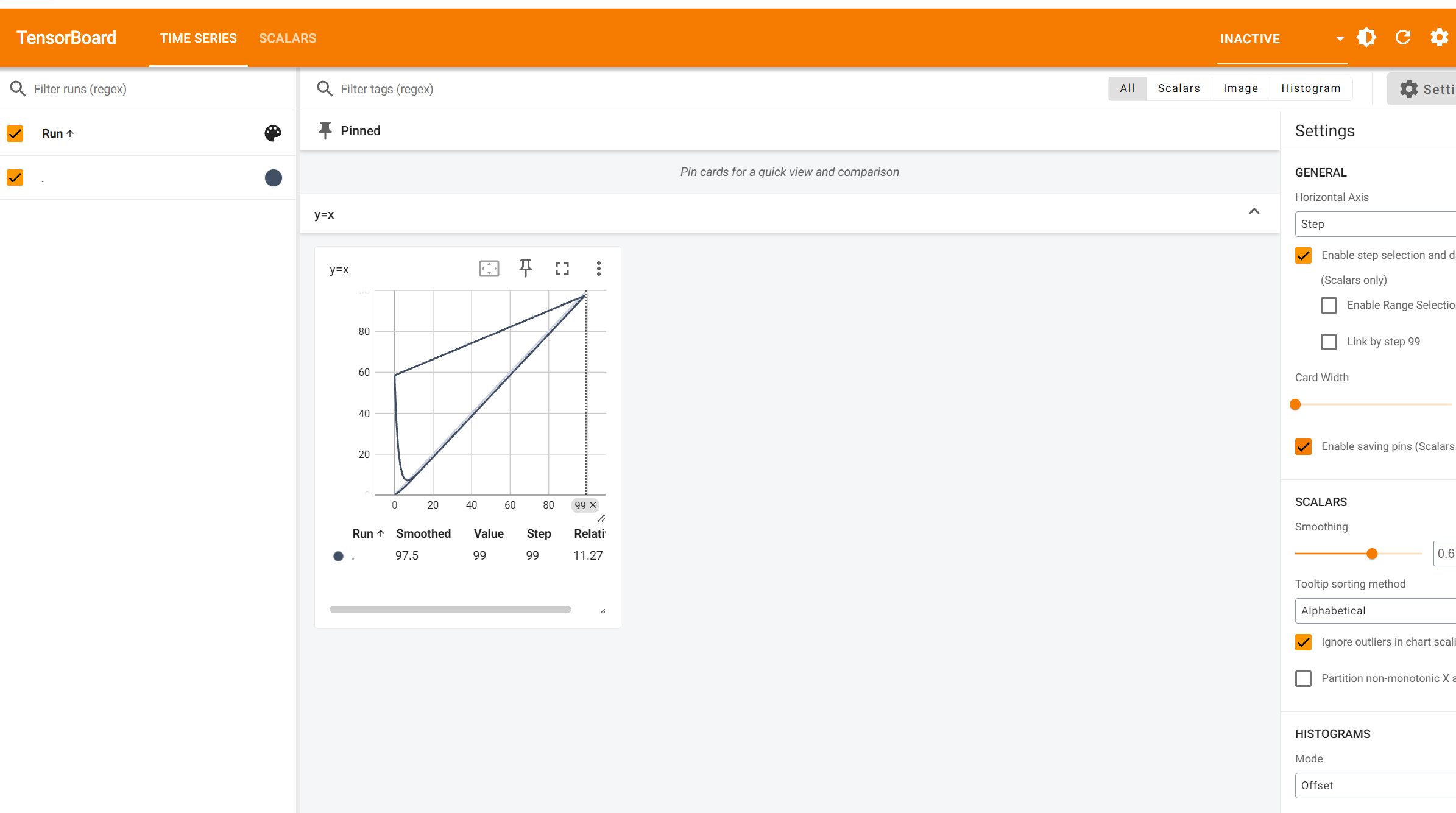

图像重合乱码解决方案：

情况lg：与定义图像不符

原因：多次运行导致logs文件堆叠进而导致图像堆叠

解救方案：

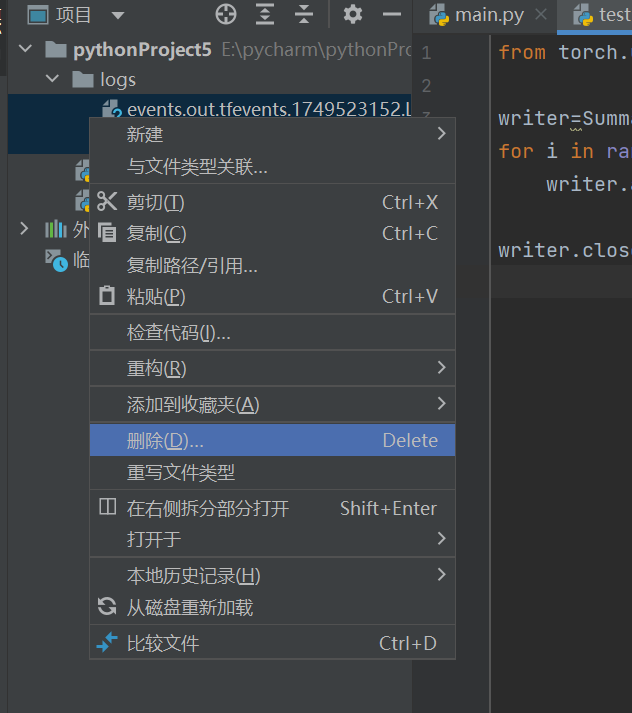

打开logs文件夹把内容删除而后重新运行即可（如有更优方案请评论谢谢）、

2，.add_image()方法的使用

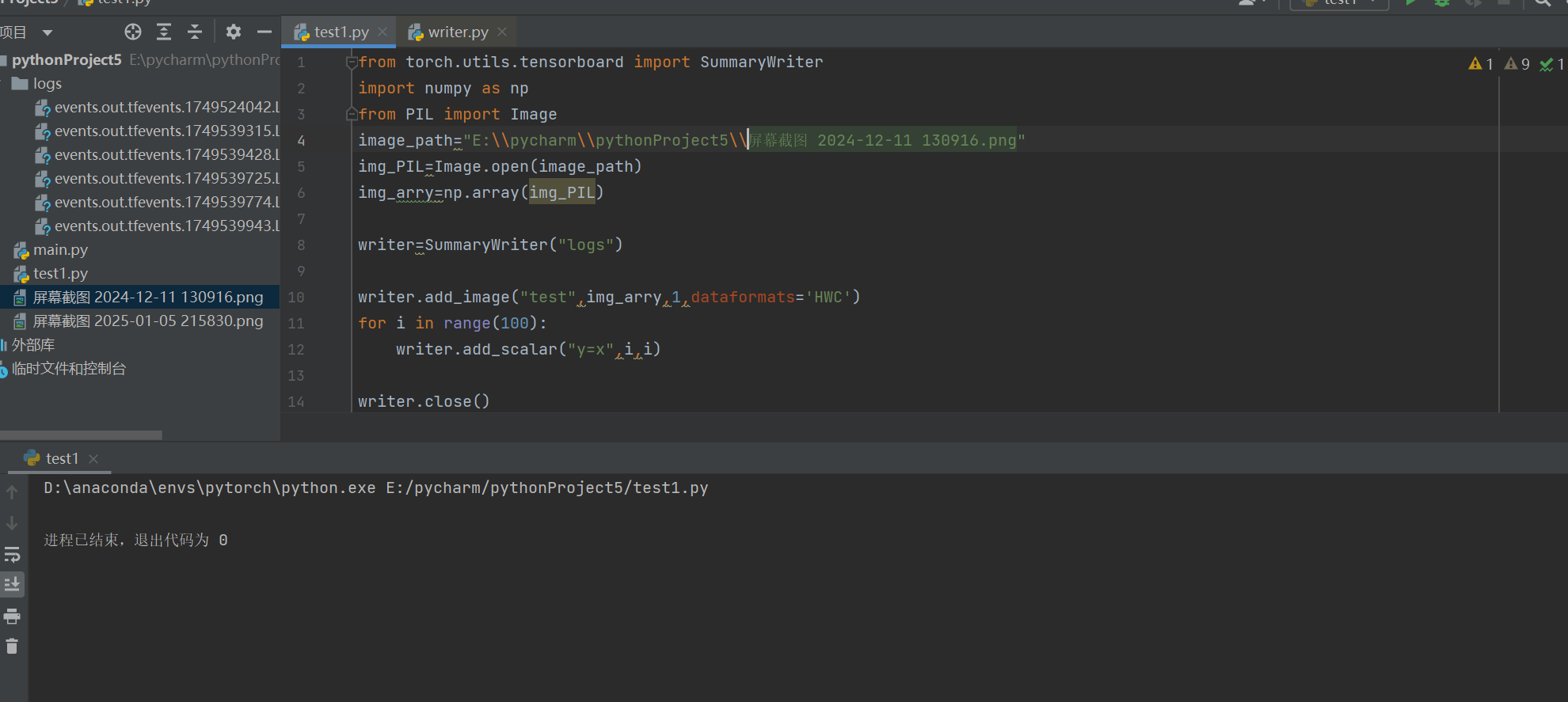

例：

1. 模块导入

from torch.utils.tensorboard import SummaryWriter
import numpy as np
from PIL import Image

SummaryWriter：PyTorch 与 TensorBoard 交互的核心类，用于写入日志数据（标量、图像等）。
numpy：常用数值计算库，别名 np，用于将 PIL 图像转换为数组。
Image：PIL（Python Imaging Library ）的图像操作类，用于加载、处理图像。

2. 图像加载与转换

image_path = "E:\\pycharm\\pythonProject5\\屏幕截图 2024-12-11 130916.png"
img_PIL = Image.open(image_path)
img_array = np.array(img_PIL)

image_path：定义图像文件的路径（注意用双反斜杠 \\ 处理路径转义）。
Image.open(image_path)：调用 PIL 加载图像，返回 PIL.Image 对象（img_PIL ）。
np.array(img_PIL)：将 PIL 图像对象转换为 NumPy 数组（img_array ），方便 TensorBoard 处理。

3. TensorBoard 日志初始化

writer = SummaryWriter("logs")

创建 SummaryWriter 实例，指定日志保存目录为 logs（目录自动创建，后续 TensorBoard 从该目录读数据）。

4. 图像写入 TensorBoard

writer.add_image("test", img_array, 1, dataformats='HWC')

add_image 方法：向 TensorBoard 写入图像数据。
- 第一个参数 "test"：图像在 TensorBoard 中的 标签（tag），用于区分不同图像。
- 第二个参数 img_array：图像的 NumPy 数组数据。
- 第三个参数 1：全局步骤（global step），标识该图像对应的训练步骤（可理解为 “第 1 步的图像” ）。
- dataformats='HWC'：指定图像数组的维度顺序，HWC 表示 高度（Height）、宽度（Width）、通道（Channel）（常见于 PIL 加载的图像，如 RGB 图像是 3 通道）。

5. 标量数据循环记录

for i in range(100):
    writer.add_scalar("y=x", i, i)

循环逻辑：执行 100 次（i 从 0 到 99 ）。
add_scalar 方法：记录标量数据到 TensorBoard。
- "y=x"：标量的标签，用于 TensorBoard 中标识数据系列（如 “损失值”“准确率” ）。
- 第一个 i：标量的值（随循环递增）。
- 第二个 i：全局步骤（与值同步递增，TensorBoard 用它绘制横轴）。

6. 关闭资源

writer.close()

7，报错处理

例1

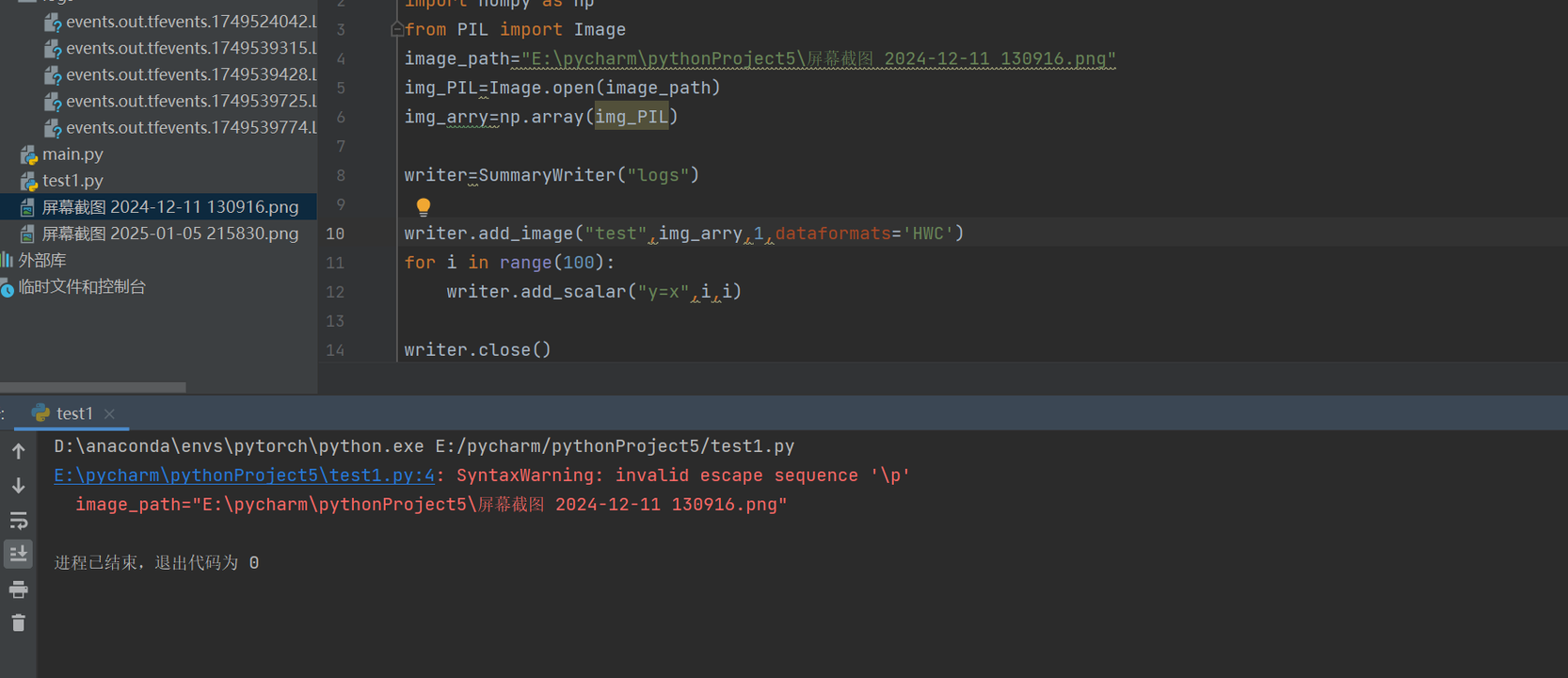

报错 SyntaxWarning: invalid escape sequence '\p' 是因为路径里的反斜杠 \ 被 Python 识别成转义字符了。

解决办法：把路径里的反斜杠 \ 换成双反斜杠 \\ ，或者用正斜杠 / ，

例2

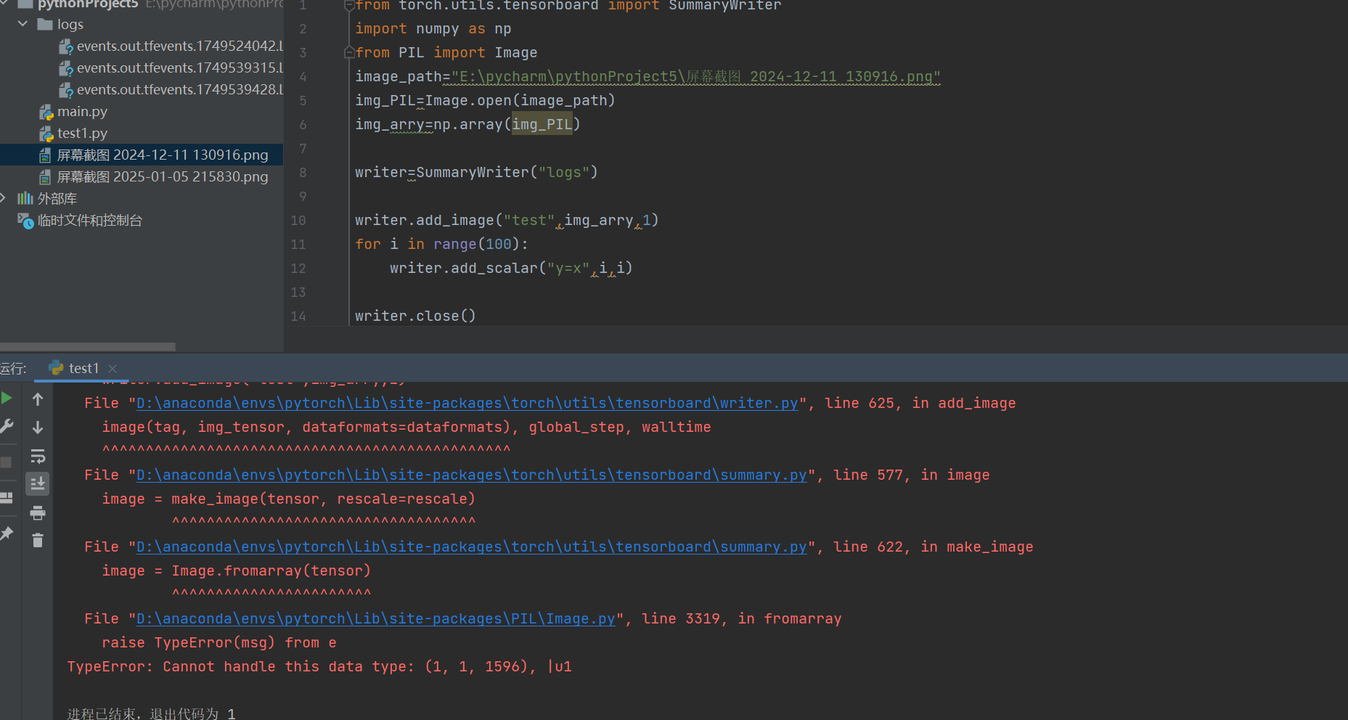

从报错 TypeError: Cannot handle this data type: (1, 1, 1596), |u1 看，是 add_image 时数据格式不兼容。add_image 要求图像张量维度通常为 (C, H, W)（通道在前），你用 PIL 转的数组可能是 (H, W, C)（通道在后）且数据类型等不匹配。

解决方法：在传给 add_image 前，调整维度和数据类型，比如：

import torch
# 假设 img_arr 是 (H, W, C) 的 numpy 数组
img_tensor = torch.from_numpy(img_arr).permute(2, 0, 1).float()  # 转置维度为 (C, H, W)，转 float 类型
writer.add_image("test", img_tensor, 1)

这样调整后，适配 SummaryWriter.add_image 对输入张量的要求，大概率能解决报错。核心就是让图像数据的维度顺序、数据类型符合 PyTorch TensorBoard 期望。
