磁场的概念 ：

所有人对地球磁场都比较熟悉。指南针利用地磁场来给我们提供导航帮助。我们用磁体进行实验时有这样的体会：在两极之间的空间中有力的存在。如果没有磁效应，将不会有电动机、发电机或者变压器——这些装置是我们进入文明的基础。很容易忘记磁现象同样也是我们的电子电路运行的核心。这里同样从原子开始讲起。

原子中的电子自旋产生了本地磁场。一些元素中的原子结构能够使原子排列而使产生的净磁场离开原子。矿物质中有铁被称为磁矿物可以产生磁场而且引起指南针的转向。

另一种产生磁场的方式是电子的流动。这些电子可以在导体表面流动，沿着电路走线或者在真空中。考虑最简单的几何形状，一个长环形导体。为了验证这种电流产生一个磁场，一个导体穿过一张纸。如果导体上通有直流电，铁屑放置在纸上将会沿着导体为中心形成圆形。一个小小的指南针放置在临近导体的空间也会根据磁场形状重新排列。

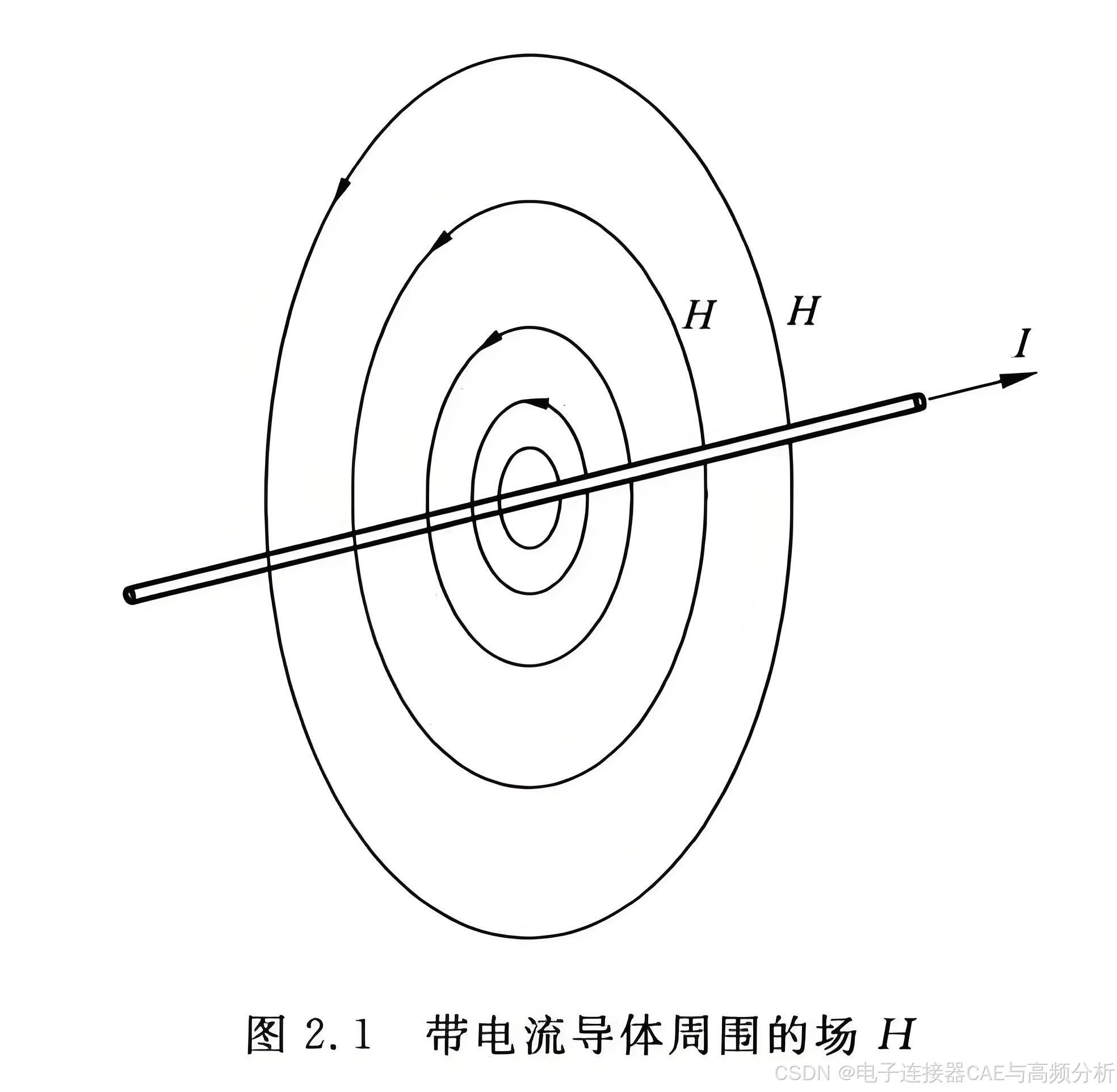

用字母H作为电流产生的磁场。图2.1给出了长直导体带有电流I在其周围的场H的形状。图中电场线形成以导体为中心的圆形，电场线越密的地方，场强越强。这些电场线也称为磁通线。注意，沿着以导体中心的圆上的场强是不变的。

电场强度（磁通强度）等于电场线垂直穿过单位面积的数量。 磁场是个矢量场，在空间中每一点的场具有幅度和方向。 图2.1描述的是带电流导体周围的场H。

磁场是个力场，这个力只能是一个场施加到另一个场上。如果两个平行导体都带有电流，结果是力将试图使这两个导体移动到一起。力的方向，电流流动方向，场线的方向是互相垂直的。
