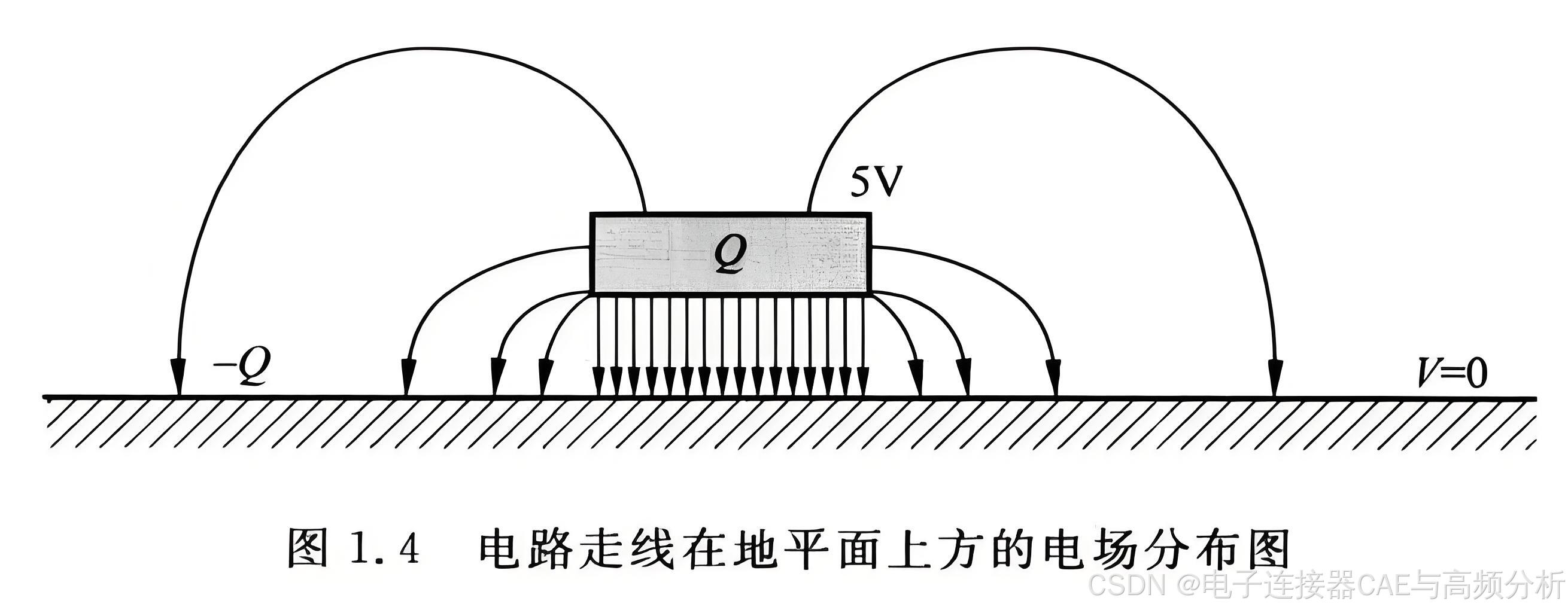

图1.4 给出了印刷电路板走线在导电面上的电场图。这个面一般是地平面，在后文将会讨论许多类型的地平面。这两个导体之间的间距一般很小，约为0.005 in(英寸) 或者 1.3× m。典型的逻辑信号一般是5V。走线下方的电场强度将会达到38000V/m，这个数字令人吃惊。

电场线的终点集中在走线和地平面之间。因为电力线终止在电荷上，很明显这个面就是面电荷存在的位置。注意，这是静态情况，这个面电荷的分布在电路理论中没有考虑，电荷达到这种分布产生的路径也没有考虑。

---

事实：

• 导体表面电荷的分布是非均匀的。
•  电荷不运动的情况下沿着地平面没有电势梯度。
•  电荷集中在电路走线和地平面之间的附近的地方。
•   一些电场分布在走线上方。
•   电荷集中在电路走线的尖端位置。
• 如果电压缓慢变化，新的电荷一定会移动到地平面上。

---

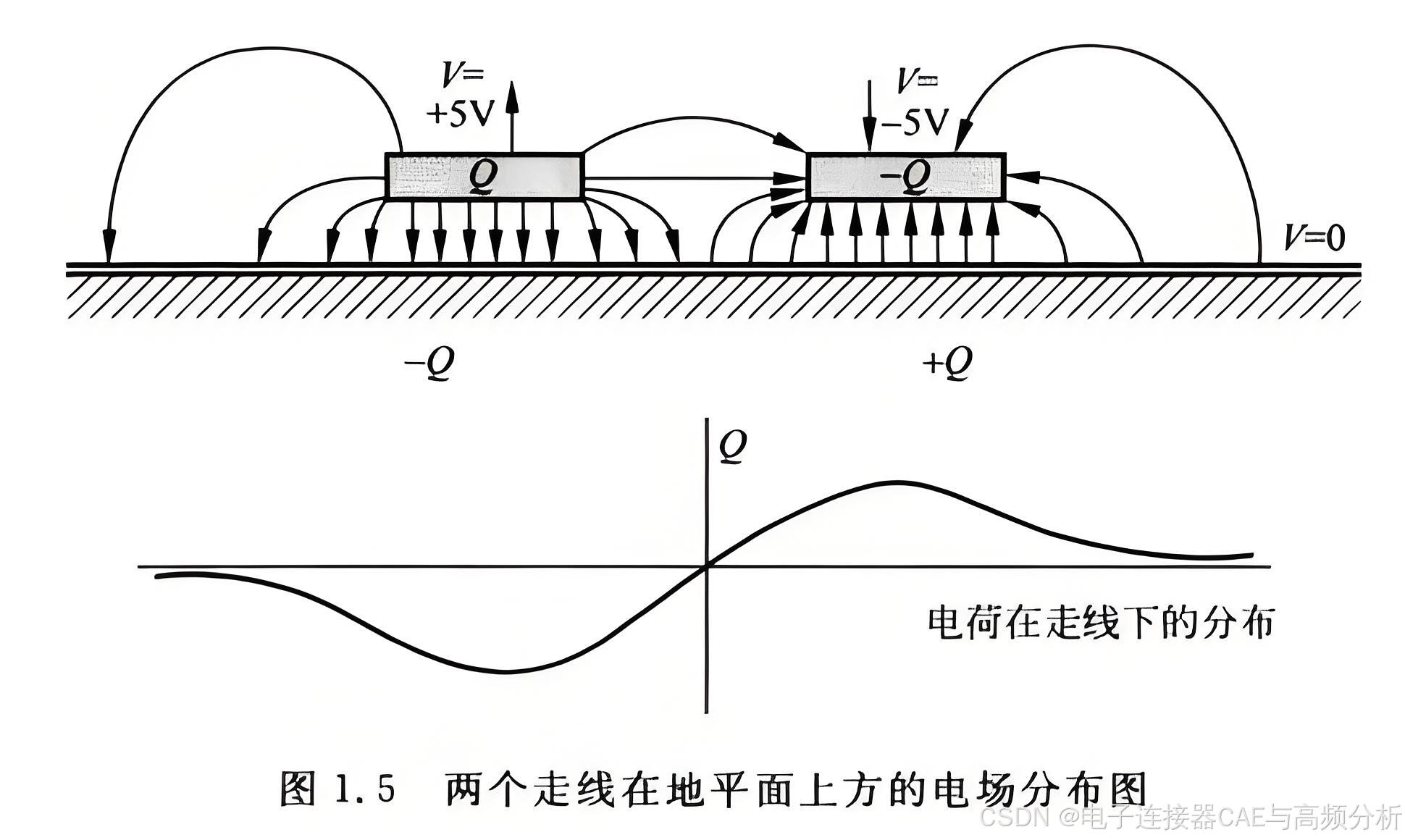

考虑一下两个走线在地平面上方的电场分布图，这个形状如图1.5所示。

如果电压极性相反，地平面上的电荷分布在走线下的极性将会相反。重复一下：地平面是个等势面。

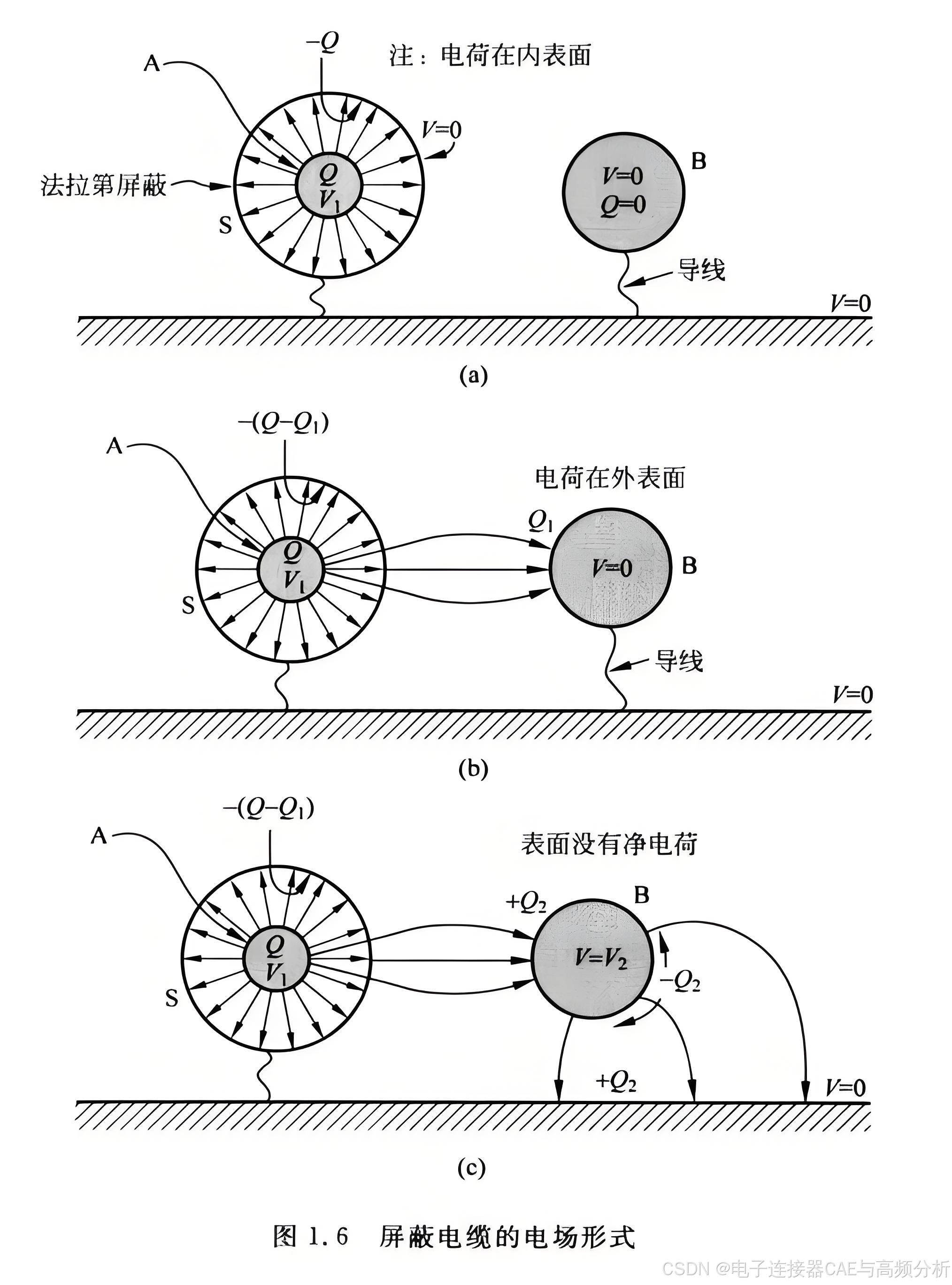

考虑一下图1.6中的屏蔽电缆的截面周围的电场分布图。图1.6(a)中屏蔽层S完全包围中心导体A，没有电场逸出。图1.6(b)、(c)中的屏蔽层有一个洞，从而能够使电场达到导体B。电力线终止在导体B意味着导体B上有电荷分布。图1.6(c)中导体B浮动在空间中，注意到仍然有电荷分布在导体上，但是导体上的净电荷为零。浮动导体可能不是一个零电位但是仍是一个等势面。接地导体按照定义将会是一个零电位，虽然整个表面上有净电荷的存在。

如果图1.6中的屏蔽导体的电压缓慢变化，空间中的电场强度将改变。图1.6(b)中的导体B上的电荷总量也必须改变。电荷的变化必会引起它与之连接地平面之间的流动。导体B上的电荷称为感生电荷。任何在导体B中流动的电流称为感生电流。

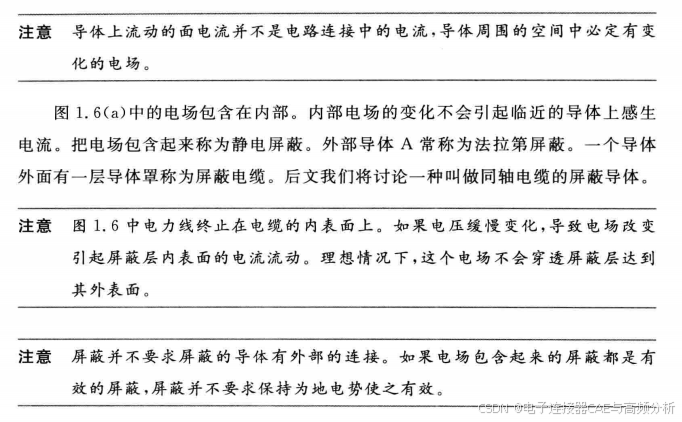

图1.6(c)中的情况，浮动导体表面的电荷密度也必须改变。这意味着感生电流在导体本身流动。注意，没有路径使新的电荷到达这个隔离导体上。
