近端串扰和远端串扰

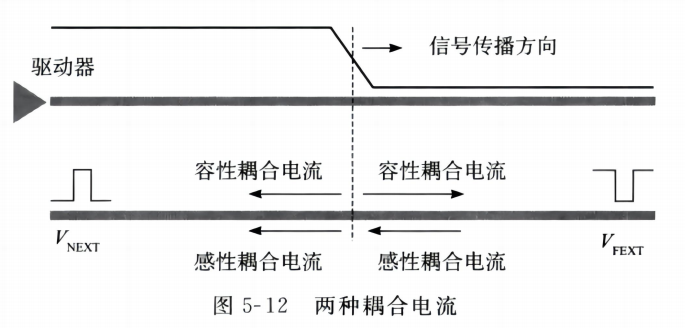

尽管我们从容性耦合与感性耦合两方面分开来讨论串扰现象，但实际上两种耦合总是同时发生的，受害线上同时包含了容性耦合电流与感性耦合电流。在两根信号线耦合较弱时，总串扰近似为容性串扰与感性串扰的累加。受害线上与攻击信号传播方向相反的一端称为近端，与攻击信号传播方向相同的一端称为远端。由于两种耦合，在受害线的近端产生的串扰称为近端串扰，记为VNEXT,在受害线的远端产生的串扰称为远端串扰，记为VFEXT。图5-12直观地显示了两种耦合电流的产生、流动方向、近端串扰和远端串扰以及它们之间的关系。

近端串扰和远端串扰表现出不同的特征，我们以表层微带线为例，并假设耦合线长度远大于信号前沿的空间延伸，这样我们就能“看到”攻击信号的前沿在传输线上逐渐向前移动，并“观察”这一过程中受害线上发生了什么。

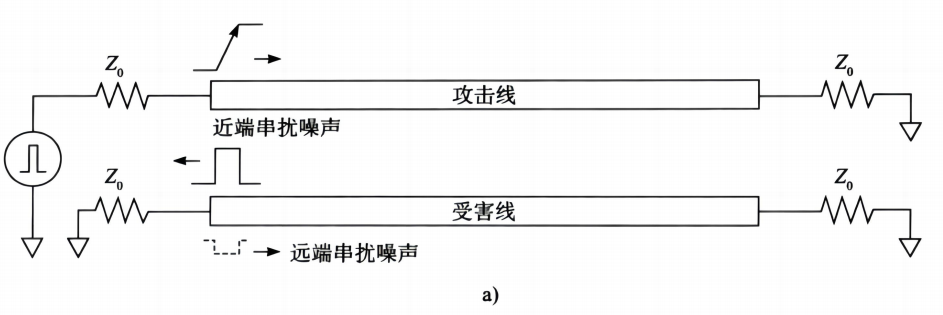

攻击信号入射的同时，受害线上就会产生耦合电流，因此受害线的近端串扰在攻击信号入射的瞬间就会发生，耦合电流向前流动的分量则刚刚开始起步，因此受害线的远端感受不到这个噪声，图5-13a为这种情况下的串扰。

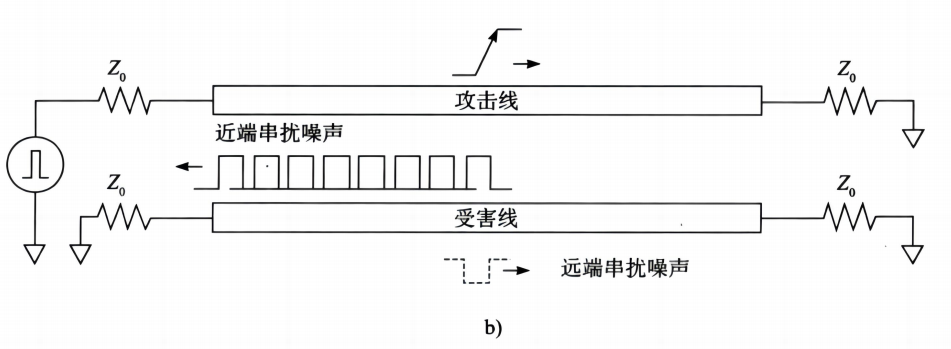

攻击信号向前传播过程中，随着前沿不断移动，不断耦合出串扰电流。后向串扰电流引起的噪声由于产生的时刻不同，会像“接力”一样向受害线近端传播。而前向串扰电流引起的串扰噪声与攻击信号同步向远端传播。不同时刻产生的串扰电压会逐渐积累起来，幅度不断增加，图5-13b显示了攻击信号尚未到达末端时的串扰。

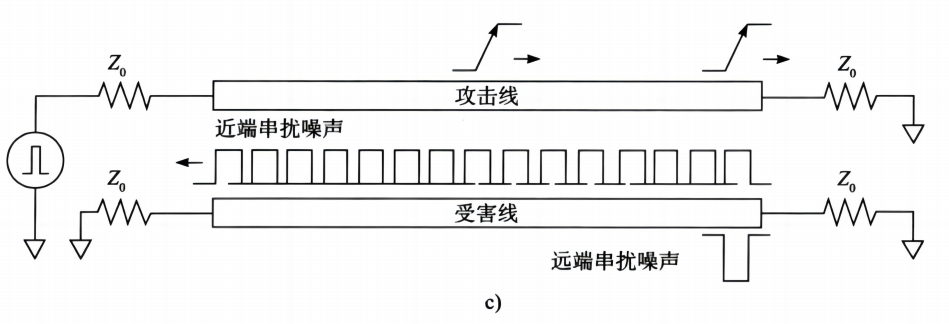

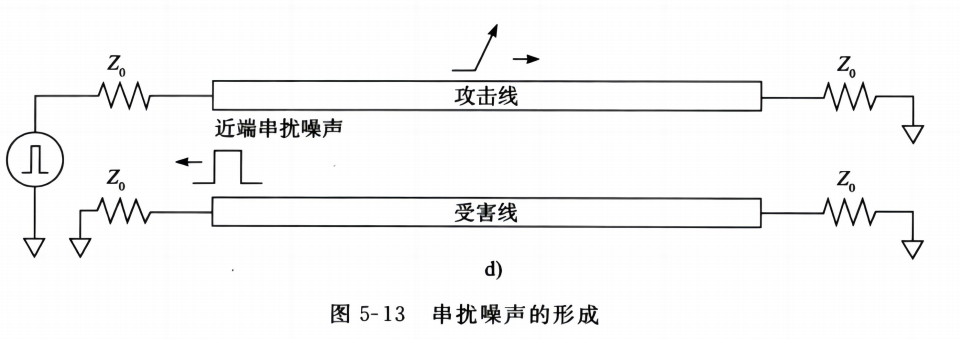

当攻击信号到达末端时，如图5-13c所示，远端串扰噪声也同时达到受害线末端，并仅仅持续一个时间Tr,便消失。而此时后向耦合电流产生的噪声刚刚产生，还需要一个传输线的延迟才能传回到受害线的近端，如图5-13d所示。
