Abaqus應力與應變

• Abaqus應力與應變:

• Abaqus材料模式使用多種不同的應力應變。
• 應變之計算
• 材料的變形通常以工程應變(Nominal)，

或對數應變描述之。

其中 是某段材料原始長度， L是該段的目前長度，∆L= L– .

• Abaqus可輸出兩種應變，輸出變數分別為NE與LE。
• 大多數的情況，以變數E來表達的應變等於LE。

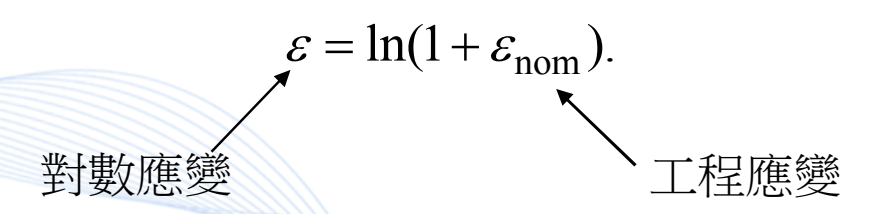

• 工程應變與對數應變的關係式

• 當採用非彈性材料時，總對數應變是由彈性應變、塑性應變與潛變應變所構成：

• 應力之計算
• Abaqus採用真應力(Cauchy)來定義大部分的材料模型。
• 單軸受力之下，真應力是所施加的力量除以當時截面積：

• 通常，材料試驗所提供的資料是採工程應力(Nominal)，面積為未受力前的截面積

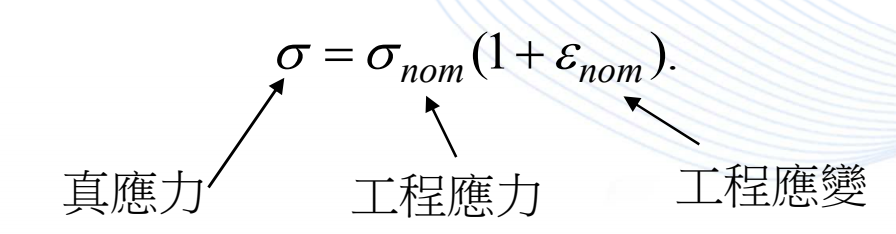

• 當材料具有不可壓縮行為(如：橡膠與多數金屬的塑性變形)，真應力與工程應力的關係式為

• 甚麼材料模式採用何種應變？

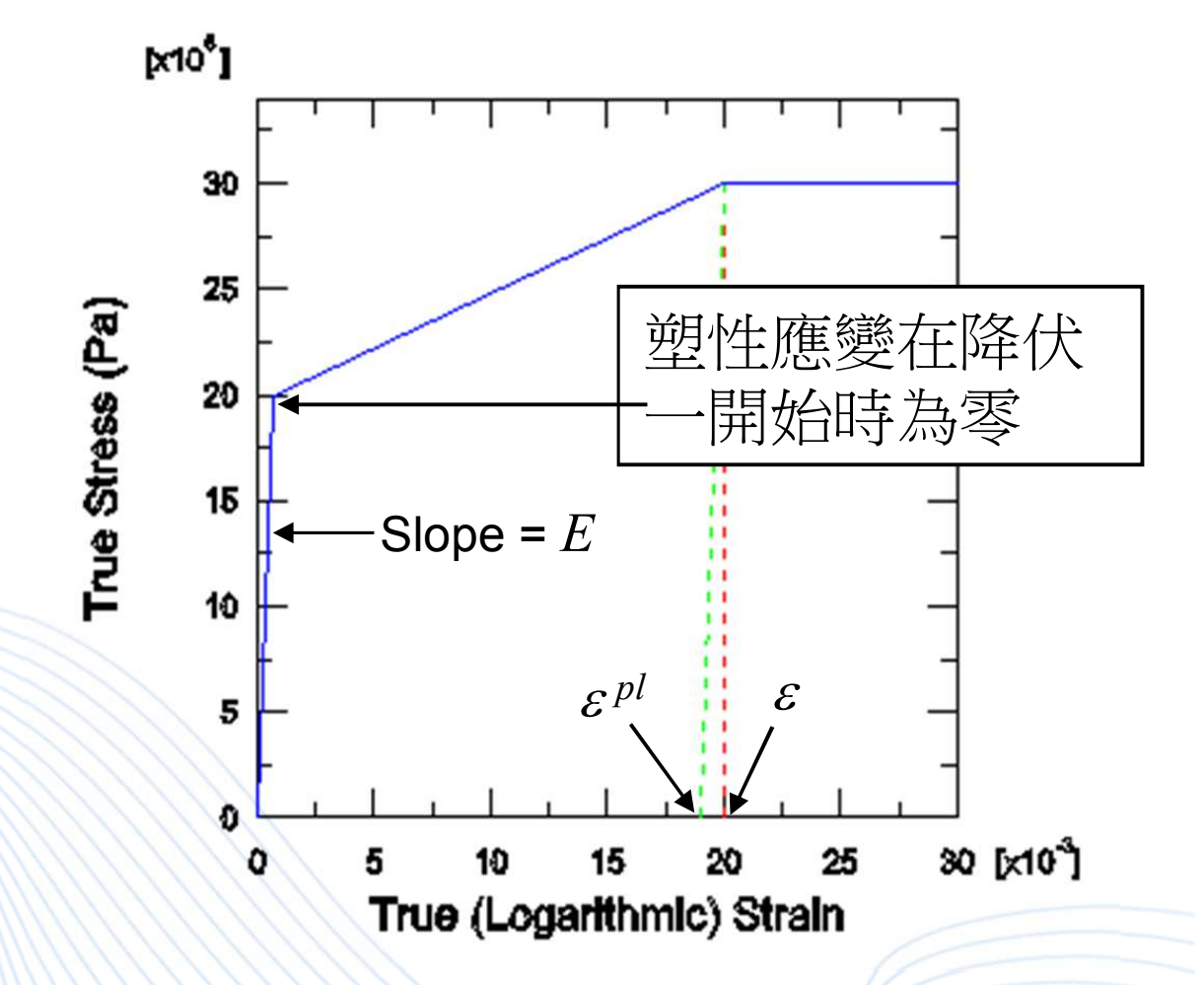

• 塑性資料採用真應力與真實塑性應變。
• 必要時，可用先前的轉換式，將工程應力與應變轉成真應力與真實應變。
• 下式決定真實塑性應變：

• 超彈性(Hyperelasticity)資料採用工程應力與應變。

• 溫度與場域(Field)變數之可依性
• 許多材料的性質隨溫度改變。
• Abaqus裡的大多數材料模型允許參數隨溫度變化

• 多數的材料參數可以隨場域變數而改變。
• 場域變數可依使用者定義，模擬過程中，材料參數可變。

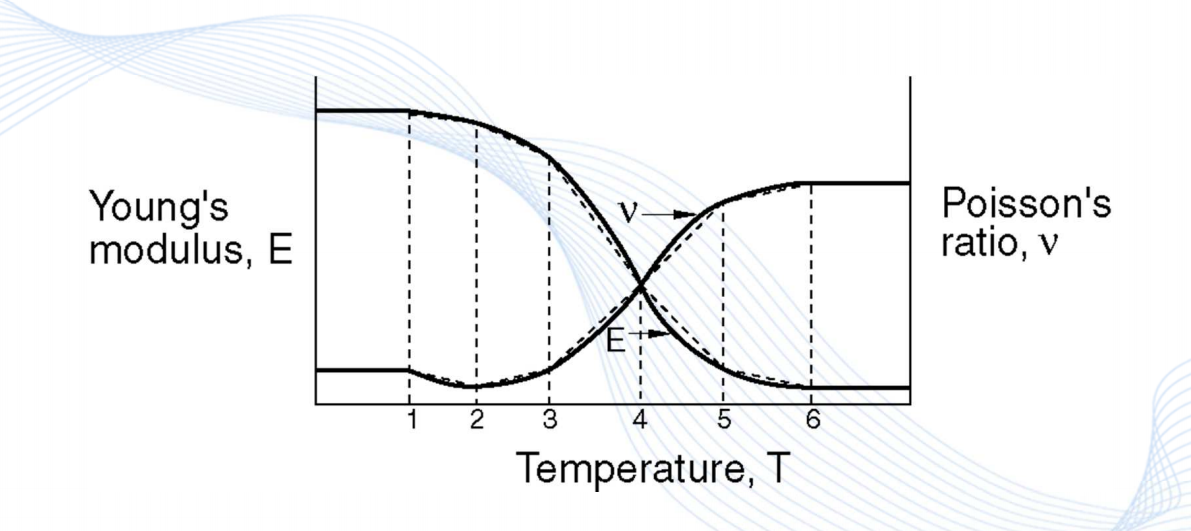

• 一給定材料隨溫度或場域變數的性質可透過表格方式定義。
• Abaqus根據使用者提供的資料，在資料點之間做線性內插。
• 當溫度或場域變數的數值超過定義的範圍時，材料參數為常數。
• 如果使用者沒提供溫度或場域變數的初始值，Abaqus假設為零。
