基于单片机酒驾、烟雾、粉尘报警器系统Proteus仿真(含全部资料)

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：↓↓↓

通过网盘分享的文件：资料分享
链接: 百度网盘 请输入提取码 提取码: tgnu

---

目录

资料下载：

Proteus仿真功能

项目文件资料：

一、Proteus仿真源文件

二、AD原理图文件

二、报告说明书

三、系统流程图

四、Keil c语言程序源代码

---

项目功能：

模拟量过限报警
（比如酒驾、烟雾、粉尘、电压等）
1、测量传感器输出的模拟量大小
2、如果测量值大于阀值，报警
3、通过按键设置报警值

---

项目文件：

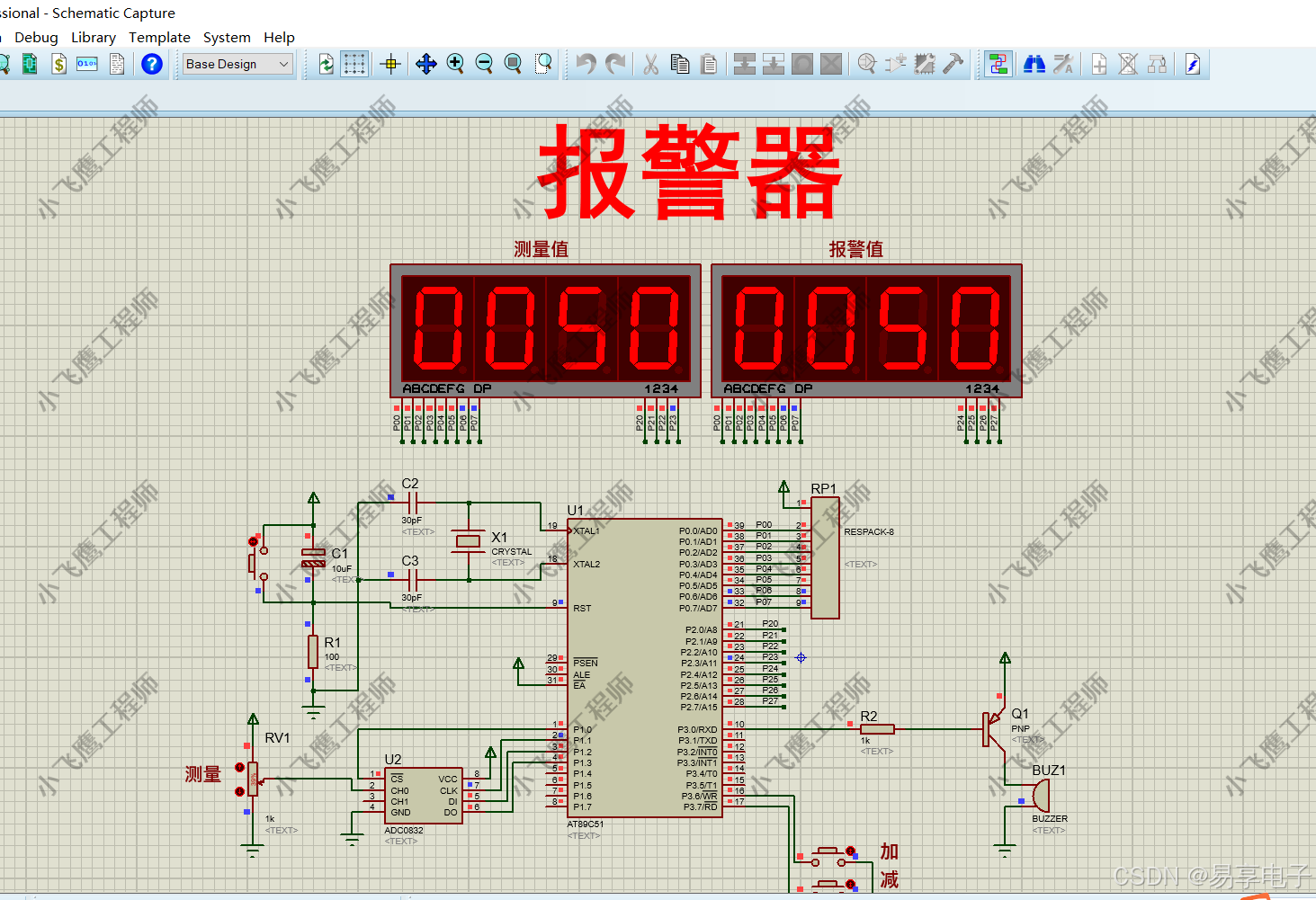

一、Proteus仿真源文件

​​

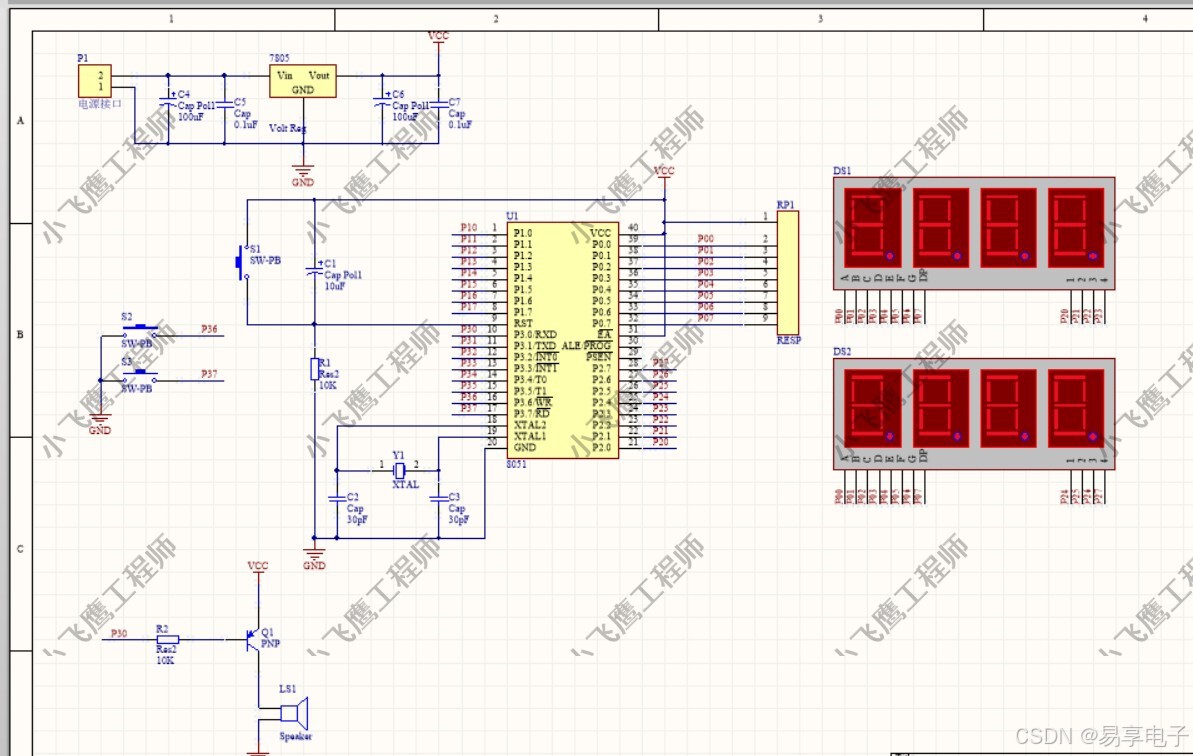

二、AD原理图文件

二、报告说明书

三、系统流程图

​​

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	10uf	1
电容	30pf	2
晶振	12MHZ	1
电阻	10k	1
按钮		3
模数芯片	ADC0832	1
电位器	1k	2
电阻	1k	1
三极管	PNP	1
蜂鸣器	有源	1
数码管	4位共阴	2
排阻	10k	1

五、Keil c语言程序源代码(部分)

#include "reg51.h"
#include "intrins.h"
sbit CLK=	P1^1;//时钟,初始状态为0
sbit DI=	P1^2;//数据输入
sbit DO=	P1^3; // 数据输出
sbit CS=	P1^0;
sbit k1=P3^6;//按键
sbit k2=P3^7;
sbit beep=P3^0;//蜂鸣器
unsigned char code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char num=0;//酒精
unsigned char limit=50;//阀值
/*********************************************
读取ADC
**********************************************/
unsigned char ADC()//通道ch0
{
	unsigned char temp0,temp1,i;
	CS=0;
	temp0=0;
	temp1=0;
	_nop_();
	_nop_();
	DI=1;//开始位
	_nop_();
	_nop_();
	CLK=1;
	_nop_();
	_nop_();
	CLK=0;
	_nop_();
	_nop_();
	DI=0;
	_nop_();
	_nop_();
//选择通道0
	DI=1;
	_nop_();
	CLK=1;//上升沿DI=1
	_nop_();
	CLK=0;//1个下降沿DI=1
	_nop_();
	DI=0;
	_nop_();
	CLK=1;
	_nop_();
	CLK=0;//第3个上升沿DI=0
	_nop_();
 	DI=1;
//********通道选择结束开始读取转换后的二进制数****
//下降沿读数，一下进行判断和处理,共8次
for(i=0;i<8;i++)
   {
	temp0=temp0<<1;
	CLK=1;
    if(DO)
   	temp0++;
   	_nop_();
   	CLK=0;
   }
for(i=0;i<8;i++)
   {
	temp1=temp1>>1;
	CLK=1;
    if(DO)
   	temp1=temp1 +0x80;
   	_nop_();
   	CLK=0;
   }
	 CS=1;
   return temp0;
}
void delay(unsigned int i)//延时
{
	while(i--);
}

void main()
{
	TMOD|=0X01;
	TH0=0X3C;
	TL0=0XB0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		P0=smgduan[num/1000];//显示酒精度
		P2=0xfe;
		delay(100);
		P2=0xff;
		P0=smgduan[num%1000/100];//显示酒精度
		P2=0xfd;
		delay(100);
		P2=0xff;
		P0=smgduan[num%100/10];//显示酒精度
		P2=0xfb;
		delay(100);
		P2=0xff;
		P0=smgduan[num%10];//显示酒精度
		P0=smgduan[limit/1000];//显示酒精度阀值
		P0=smgduan[limit%1000/100];//显示酒精度阀值
		P2=0xdf;
		delay(100);
		P2=0xff;
		P0=smgduan[limit%100/10];//显示酒精度阀值
		P2=0xbf;
		delay(100);
		P2=0xff;
		P0=smgduan[limit%10];//显示酒精度阀值
		P2=0x7f;
		delay(100);
		P2=0xff;
		if(!k1)//阀值加
		{
			limit++;
			while(!k1);
		}
		if(num>limit)//报警
			beep=0;
		else
			beep=1;
	}
}
void Timer0() interrupt 1//定时器中断
{
	TH0=0X3C;
	TL0=0XB0;
	num=ADC();
}

六、全套资料包含

​​
