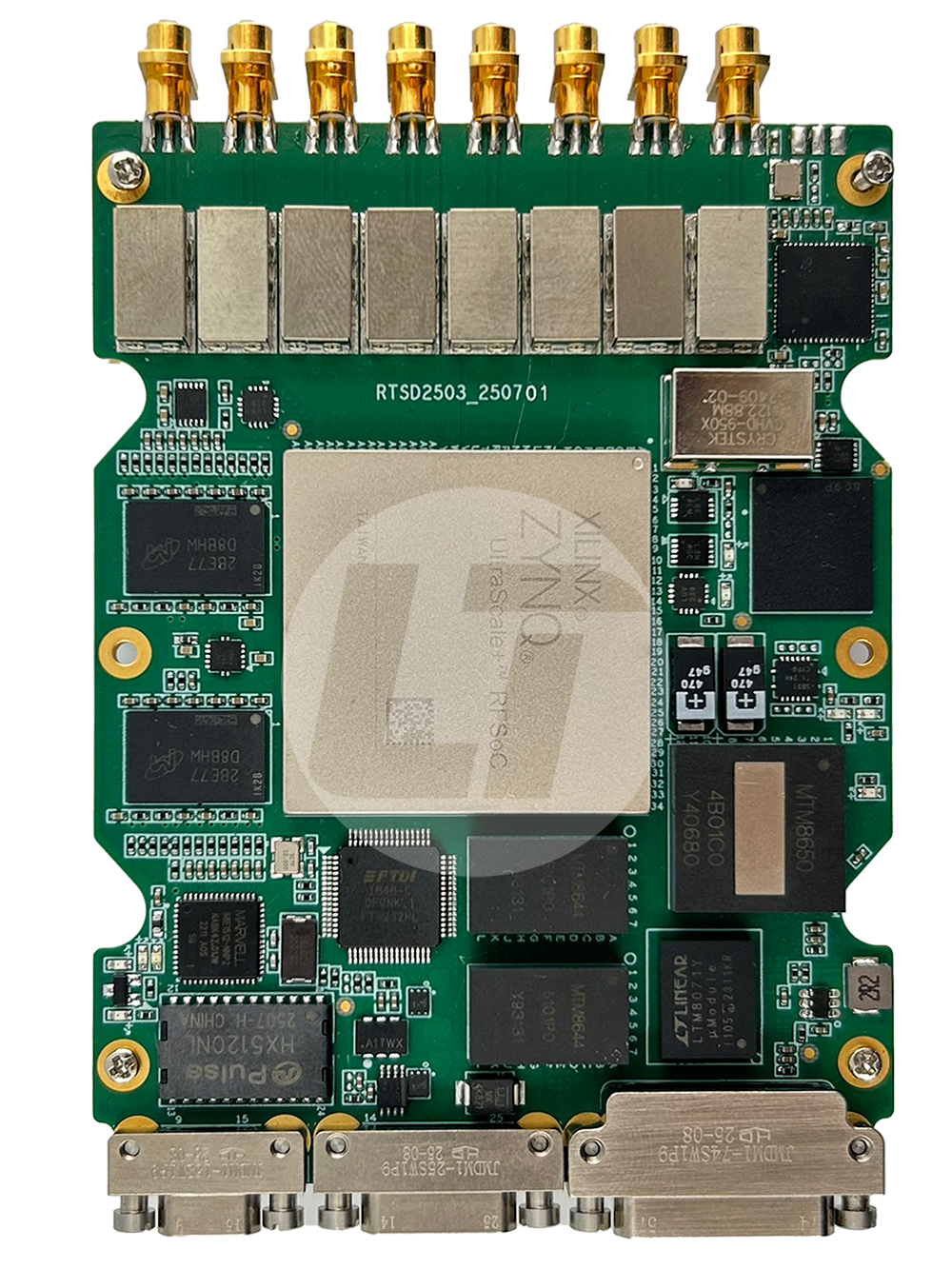

产品简介：该数字储频组件，采用XCZU47DR作为主控制器，可完成4路射频收发功能；主要用于高频信号采集存储、宽带雷达信号回波模拟和干扰信号产生。

产品特点：

支持4发4收

支持高速数据存储

具备多路串口和网口

支持0.2-6GHz射频直采

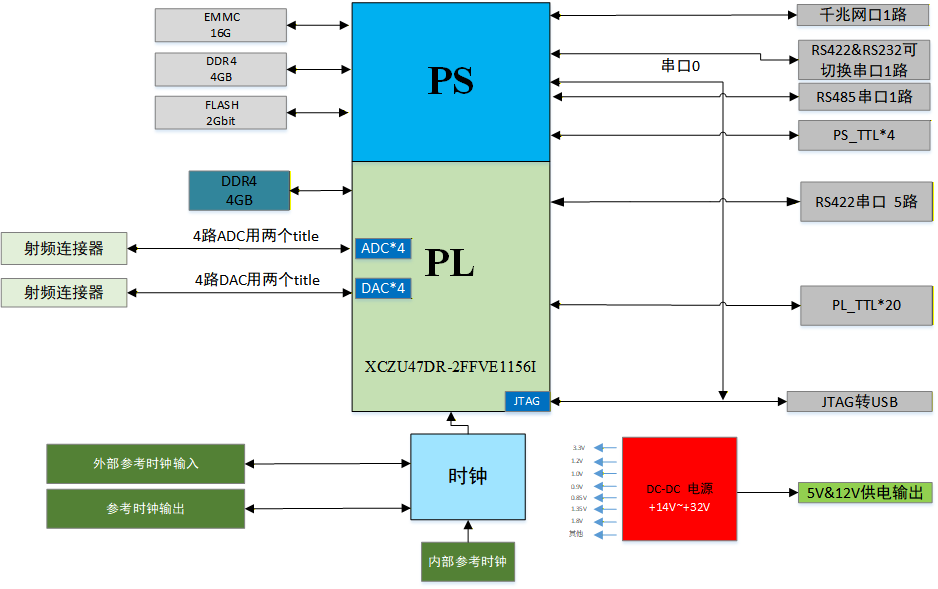

产品架构：

技术指标：

产品型号：47DR_RTSD2503

通道数：4发4收

主芯片型号：XCZU47DR-2FFVE1156I

射频频率：0.2-6GHz

主芯片系列：Zynq UltraScale+ RFSoC

ADC采样率：5.0GSPS

ARM：四核Cortex-A53 ，双核Cortex-R5

DAC采样率：9.85GSPS

System Logic Cells (K)：930

通道间隔离度：≥48dBc

DSP Slices：4,272

ADC位数：14bit

Total Block RAM (Mb)：38

DAC位数：14bit

PCIe:Gen3 x16/Gen4 x8 / CCIX x2

DAC输出功率：-10dBm@typ

GTY:8

SFDR：60dBc@typ

QSPI Flash:2Gb

尺寸：103mm*77mm

支持:10MHz/100MHz时钟输入/输出

供电：直流14-32V

PL端接口：

多路可控TTL接口;

RS422/485串口;

电源输出接口。

PS端接口：1x 10/100/1000 Ethernet网口; 1x USB_JTAG/UART调试接口； 多路RS422/485串口; 多路TTL接口;

内存:

PS 2x DDR4(8GB)  FLASH(2Gbit) EMMC(64G)

PL 2x DDR4(8GB)

幅度：±0.1dB

相位：±0.3°
