采购元件时二极管的选择plus

一、封装形式选择

（一）直插式二极管

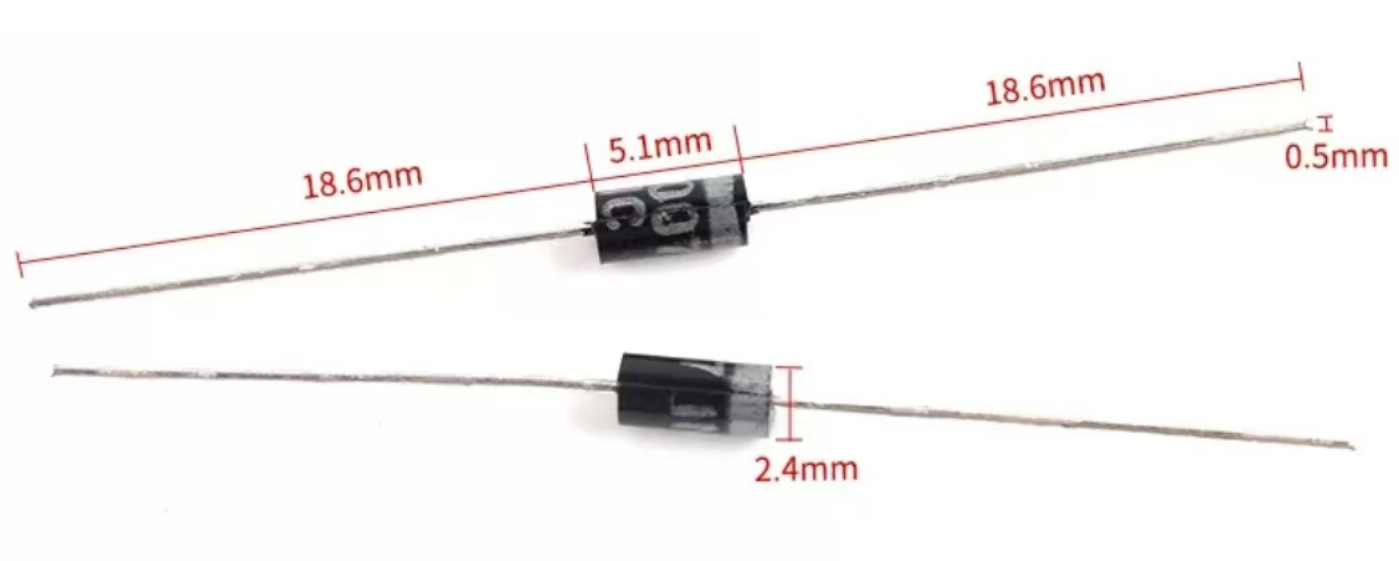

特点：引脚较长，安装时需要将引脚插入电路板上的孔中，然后通过焊接固定
适用场景：适用于需要手工焊接或半自动化生产的电路板
直插式二极管的散热性能较好，适合大电流或高功率的应用
常见型号：

• 1N4001（整流二极管）
• 1N4733A（稳压二极管）
• 5mm普通LED（发光二极管）

（二）贴片式二极管

特点：引脚较短或无引脚，安装时直接贴在电路板表面，通过回流焊或波峰焊固定
适用场景：适用于自动化生产，节省空间，适合高密度、小型化的电路设计
贴片式二极管的散热性能相对较差，但可以通过设计散热片等方式改善
常见型号：

• 1N4148（高频开关二极管）
• 1N4148（高频开关二极管）
• 1N5819（肖特基二极管）

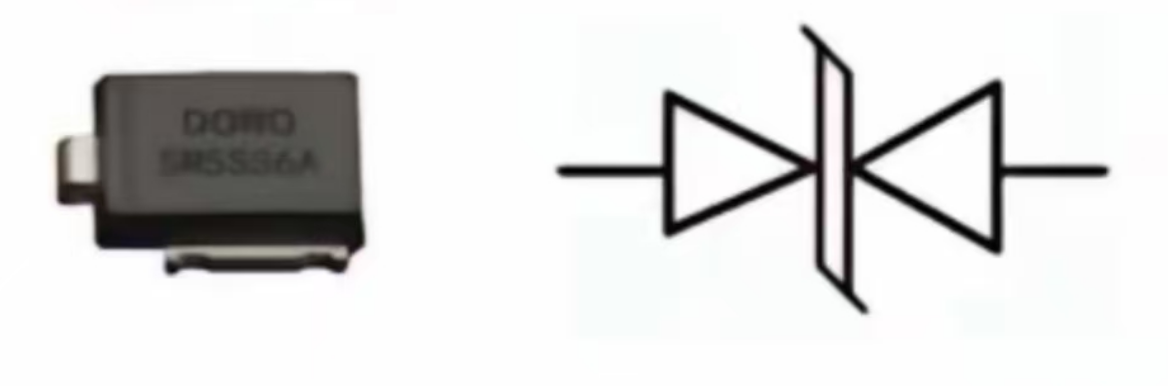

• SMAJ5.0A（TVS二极管）

二、常用二极管型号

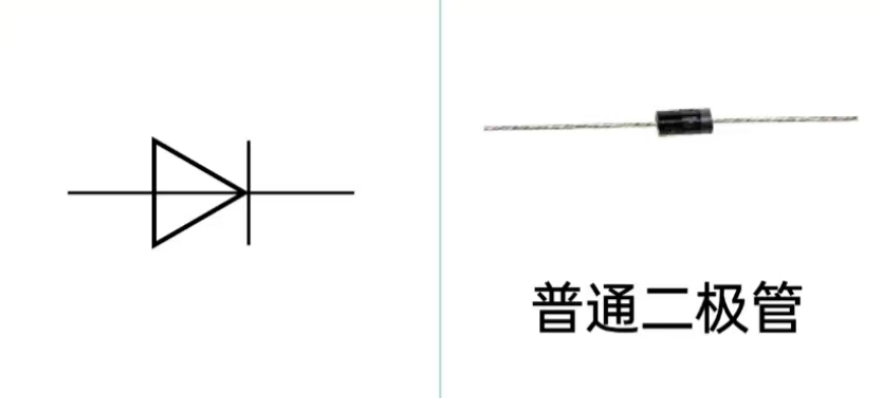

普通二极管

• 1N4001至1N4007（最常用，耐压50V-1000V，电流1A）
• 1N5400至1N5408（3A大电流整流，耐压100V-1000V）
• 1N4148（高速开关，用于小信号电路）

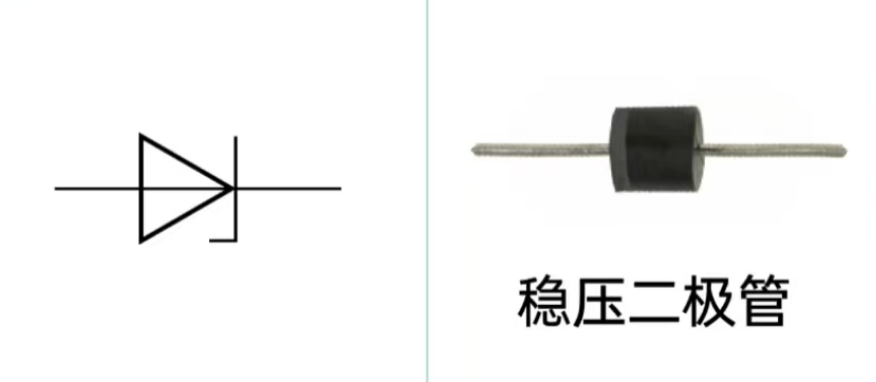

稳压二极管

• BZX55系列（如BZX55C3V3~BZX55C33，功率0.5W）
• 1N4728A至1N4764A（功率1W，3.3V-100V）
• MM3Z系列（贴片封装，如MM3Z3V3T1G）
•

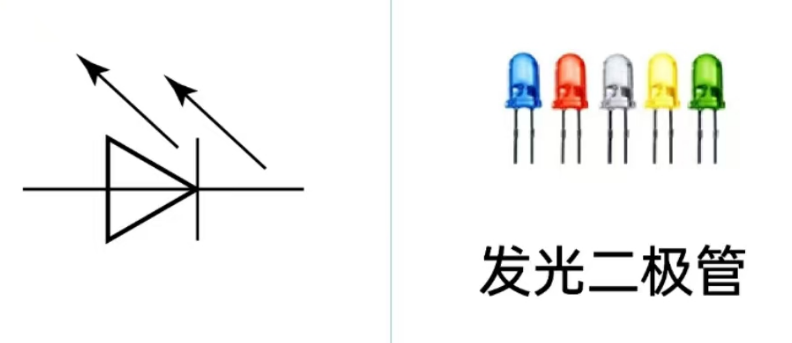

发光二极管

• 直插型：Ø5mm或Ø3mm（有红、绿、黄光等，无具体型号，按颜色/尺寸区分）
• 贴片型：
  • 0805、1206（小功率指示）
  • 2835、5730（中功率照明）
  • CREE XM-L2（大功率照明）
  • 红外LED：TSAL6200（遥控器常用）
  •

TVS二极管

• SMAJ系列（如SMAJ5.0A，功率400W）
• P6KE系列（如P6KE200A，功率600W）
• 贴片型：SMBJ15A（电源防护）

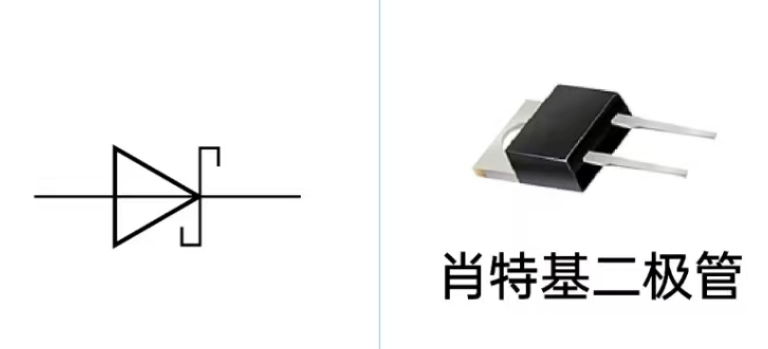

肖特基二极管

• 1N5817~1N5822（1A-3A/20V-40V，如1N5819最常用）
• SS12~SS56（贴片型，1A-5A/20V-60V）
• BAT54系列（双二极管，用于信号切换）
•

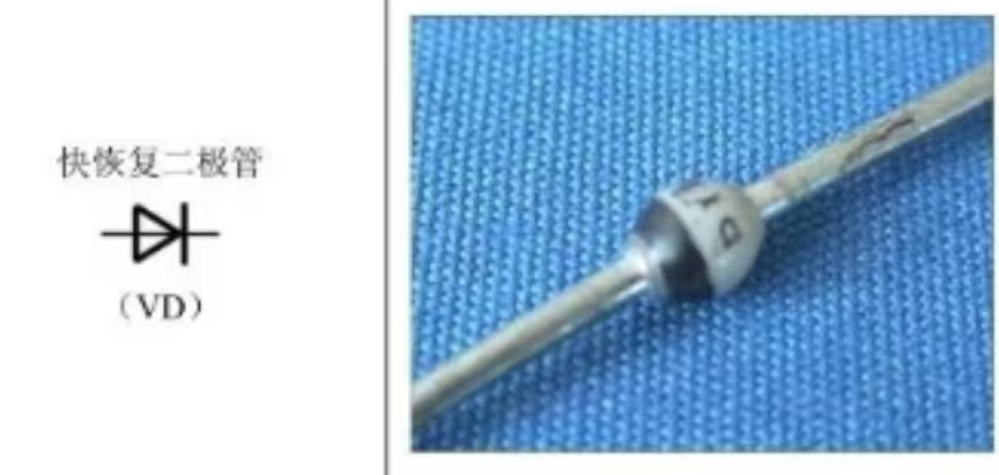

快恢复二极管

• UF4001至UF4007（1A/50V-1000V，替代1N400x系列）
• HER101至HER108（1A/50V-1000V）
• 贴片型：MUR160至MUR1620（1A-20A）
•

三、常见参数

• 普通二极管

  • 最大正向电流（IF）：1A（如1N4001）
  • 反向耐压（VR）：50V-1000V
  • 正向压降（VF）：硅管约0.6-0.7V
  • 反向恢复时间（Trr）： 一般较长，不适合高频

• 稳压二极管

  • 最大正向电流（IF）：视具体型号，如1N4733A为20mA
  • 反向耐压（VR）：击穿电压的一半或三分之二
  • 正向压降（VF）：硅管约0.6-0.7V
  • 反向恢复时间（Trr）：通常不适用，主要用于稳压

• 发光二极管

  • 最大正向电流（IF）：20mA（普通5mm LED
  • 反向耐压（VR）：一般较低，视具体型号
  • 正向压降（VF）：约2V（红光）-3.3V（蓝光）
  • 反向恢复时间（Trr）：不适用，主要用于发光

• TVS二极管

  • 最大正向电流（IF）：视具体型号
  • 反向耐压（VR）：几伏至几百伏
  • 正向压降（VF）：硅管约0.6-0.7V
  • 反向恢复时间（Trr）：通常较短，适合快速保护

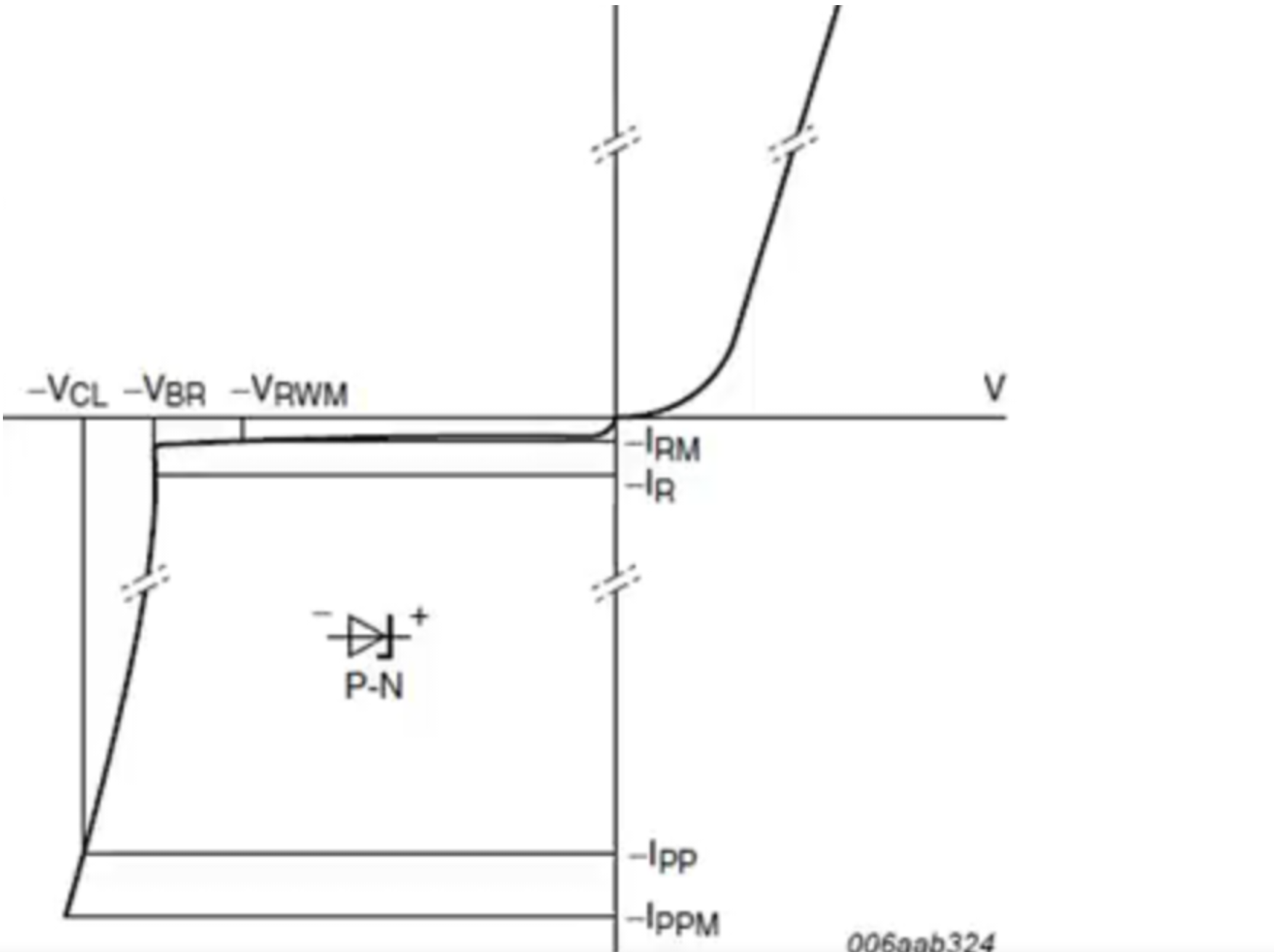

  • 选择参数：看TVS二极管的Vrwm（反相关断电压）、Vbr（击穿电压）

• 肖特基二极管

  • 最大正向电流（IF）：1A（如1N5819）
  • 反向耐压（VR）：20V-100V
  • 正向压降（VF）：约0.2-0.5V
  • 反向恢复时间（Trr）：通常较短，适合高频

• 快恢复二极管

  • 最大正向电流（IF）：3A-50A
  • 反向耐压（VR）：100V-1200V
  • 正向压降（VF）：硅管约0.6-0.7V
  • 反向恢复时间（Trr）：500ns-几微秒

四、运用需求

普通二极管

常用于低电流信号处理（传感器信号、数字电路、音频信号处理）

需求来源：最大电流较小的电路。在这些场景中通常用于信号整流或保护，电流需求不高
选用：普通二极管

稳压二极管

应用场景
稳定电压：用于电源电路中，提供稳定的基准电压
保护电路：防止过压损坏其他元件

发光二极管

常用于低电压电路（数字电路、低电压电源）

需求来源：反向耐压较低（几伏至几十伏）
选用：发光二极管 其反向耐压通常在5V - 10V之间，足以满足低电压需求

TVS二极管

常用于瞬态保护电路、脉冲电路
需求来源：需要保护某些电路或元件不被瞬态电压击穿
选用：TVS二极管 有尖峰时，TVS被反向击穿使电流流过，尖峰电压被削弱，保护电路
Vrwm:在正常工作状态下，TVS二极管能够承受的最大电压，且不会导通,选型时应略大于被保护电路的最高工作电压。通常建议VRWM至少为电路工作电压的1.2倍，以确保在正常工作时TVS不会误触发
Vbr:TVS二极管开始导通并钳制电压的电压值，选型时Vbr应略高于Vrwm，但要低于电路中可能出现的最大电压
例如：给STM32单片机做TVS保护，其供电电压3.3V（Vrwm），最大供电电压4V(Vbr)，此时选择“3.3V的TVS二极管”即可
需求来源：二极管需要快速响应脉冲信号的上升沿和下降沿，反向恢复时间过长会导致脉冲信号失真
选择：肖特基二极管或TVS二极管

肖特基二极管

1.用于低功耗（便携设备、电池供电设备）
需求来源：正向压降越低越好，以减少功耗
选用：肖特基二极管 其正向压降较低（0.15 - 0.45V）
2.用于高频电路：
需求来源：在高频开关电源中，二极管需要频繁地在导通和截止状态之间切换。如果反向恢复时间过长，会导致开关损耗增加，降低电源效率
选择：肖特基二极管、快恢复二极管 、TVS二极管 三者的反向恢复时间较短（肖特基二极管在10 - 100ns，快恢复二极管在50 - 500ns）

快恢复二极管

常用于高电压应用（高压电源、变频器）

需求来源：正向压降不是主要考虑因素，更关注反向耐压和电流能力。
选用：快恢复二极管 其正向压降较高（0.6 - 1.2V），能满足高电压需求
