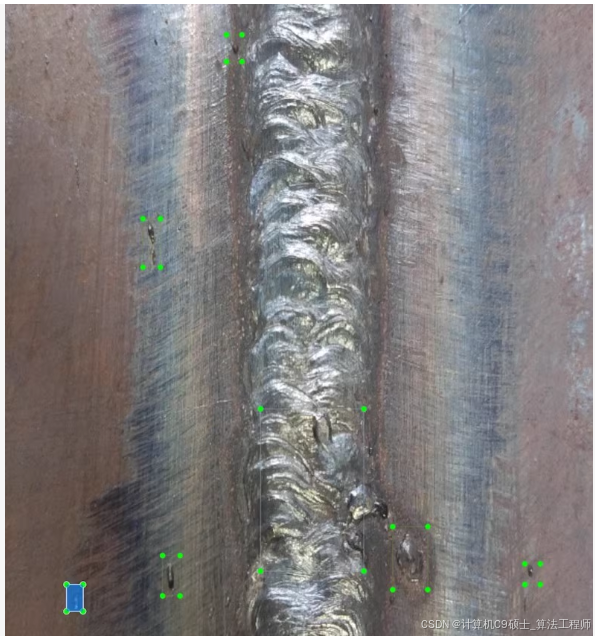

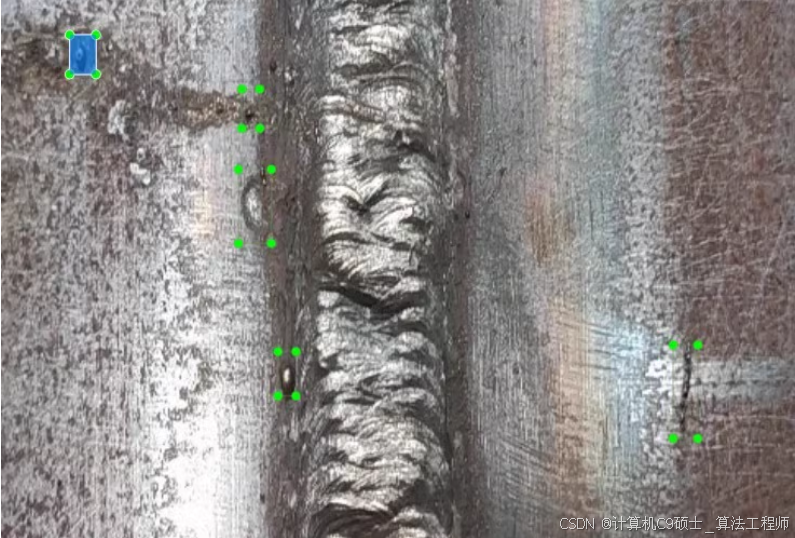

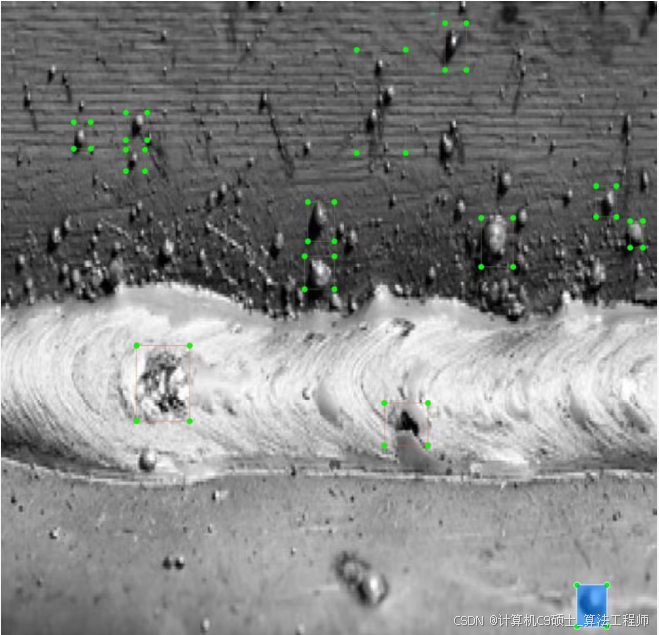

如何训练使用——焊接焊缝缺陷检测数据集，5类，1400张。
5种类型:
相邻缺陷：凝固的小液滴，局部熔化
完整性缺陷：异物，小孔，焊穿，凸起，焊接产生废料
几何缺陷：凹陷，熔合不够
处理后缺陷：加工后损伤，加工后留下异物
未焊接好缺陷：未焊透，未熔合大面积
已经标注好的，带yolo格式txt标签，yolo可以直接用。
好的，我们将详细地实现一个基于 YOLOv8 的焊接焊缝缺陷检测系统。以下是详细的步骤：
- 数据准备：确保数据集格式正确。
- 环境部署：安装必要的库。
- 模型训练：使用 YOLOv8 训练目标检测模型。
- 评估模型：评估训练好的模型性能。
- PyQt5 GUI 开发：创建一个简单的 GUI 来加载和运行模型进行实时预测。
备注：文章内代码仅供参考！
数据准备
假设你已经有一个包含 1400 张截图的数据集，并且标注格式为 YOLO 格式的 TXT 文件。
数据集结构示例
dataset/
├── images/
│ ├── train/
│ │ ├── image1.jpg
│ │ ├── image2.jpg
│ │ └── ...
│ ├── test/
│ │ ├── image3.jpg
│ │ ├── image4.jpg
│ │ └── ...
│ └── valid/
│ ├── image5.jpg
│ ├── image6.jpg
│ └── ...
├── labels/
│ ├── train/
│ │ ├── image1.txt
│ │ ├── image2.txt
│ │ └── ...
│ ├── test/
│ │ ├── image3.txt
│ │ ├── image4.txt
│ │ └── ...
│ └── valid/
│ ├── image5.txt
│ ├── image6.txt
│ └── ...
└── dataset.yaml
dataset.yaml 内容如下：
train: ./images/train
val: ./images/valid
test: ./images/test
nc: 5
names: ['adjacent_defect', 'integrity_defect', 'geometric_defect', 'processed_defect', 'unwelded_defect']
每个图像对应的标签文件是一个文本文件，每行表示一个边界框，格式为：
<class_id> <x_center> <y_center> <width> <height>
环境部署说明
确保你已经安装了必要的库，如上所述。
安装依赖
# 创建虚拟环境（可选）
conda create -n weld_defect_detection_env python=3.8
conda activate weld_defect_detection_env
# 安装PyTorch
pip install torch==1.9 torchvision torchaudio --extra-index-url https://download.pytorch.org/whl/cu111
# 安装其他依赖
pip install opencv-python pyqt5 ultralytics scikit-learn pandas matplotlib seaborn onnxruntime xml.etree.ElementTree
模型训练权重和指标可视化展示
我们将使用 YOLOv8 进行目标检测任务。
下载 YOLOv8 仓库
git clone https://github.com/ultralytics/ultralytics.git
cd ultralytics
pip install -r requirements.txt
训练 YOLOv8
[<title="Training YOLOv8 for Weld Defect Detection">]
import os
from pathlib import Path
# Define paths
dataset_path = 'path/to/dataset'
weights_path = 'runs/detect/exp/weights/best.pt'
# Create dataset.yaml
yaml_content = f"""
train: {Path(dataset_path) / 'images/train'}
val: {Path(dataset_path) / 'images/valid'}
test: {Path(dataset_path) / 'images/test'}
nc: 5
names: ['adjacent_defect', 'integrity_defect', 'geometric_defect', 'processed_defect', 'unwelded_defect']
"""
with open(Path(dataset_path) / 'dataset.yaml', 'w') as f:
f.write(yaml_content)
# Train YOLOv8
!yolo task=detect mode=train data={Path(dataset_path) / 'dataset.yaml'} model=yolov8n.pt imgsz=256 epochs=100 batch=16 name=weld_exp
请将 path/to/dataset 替换为实际的数据集路径。
模型评估
我们将使用 YOLOv8 提供的评估功能来评估训练好的模型性能。
评估 YOLOv8 模型
[<title="Evaluating YOLOv8 Model for Weld Defect Detection">]
from ultralytics import YOLO
# Load the trained model
model_path = 'runs/detect/weld_exp/weights/best.pt'
# Evaluate the model
model = YOLO(model_path)
results = model.val()
# Print evaluation results
metrics = results.metrics
print(metrics)
请将 path/to/dataset 替换为实际的数据集路径。
使用说明
-
配置路径：
- 将
path/to/dataset设置为存放数据集的目录路径。 - 确保
runs/detect/weld_exp/weights/best.pt是训练好的 YOLOv8 模型权重路径。
- 将
-
运行脚本：
- 在终端中运行
train_yolov8.py脚本来训练模型。 - 在终端中运行
evaluate_yolov8.py来评估模型性能。
- 在终端中运行
-
注意事项：
- 确保所有必要的工具箱已安装，特别是 PyTorch 和 ultralytics。
- 根据需要调整参数，如
epochs和imgsz。
PyQt5 GUI 开发
我们将使用 PyQt5 创建一个简单的 GUI 来加载和运行 YOLOv8 模型进行实时预测。
主窗口代码 main_window.py
[<title="PyQt5 Main Window for Weld Defect Detection">]
import sys
import cv2
import numpy as np
from PyQt5.QtWidgets import QApplication, QMainWindow, QLabel, QPushButton, QVBoxLayout, QWidget, QFileDialog
from PyQt5.QtGui import QImage, QPixmap
from PyQt5.QtCore import Qt, QTimer
from ultralytics import YOLO
class MainWindow(QMainWindow):
def __init__(self):
super().__init__()
self.setWindowTitle("Weld Defect Detection System")
self.setGeometry(100, 100, 800, 600)
self.model = YOLO('runs/detect/weld_exp/weights/best.pt')
self.initUI()
def initUI(self):
self.central_widget = QWidget()
self.setCentralWidget(self.central_widget)
self.layout = QVBoxLayout()
self.image_label = QLabel(self)
self.image_label.setAlignment(Qt.AlignCenter)
self.layout.addWidget(self.image_label)
self.load_image_button = QPushButton("Load Image", self)
self.load_image_button.clicked.connect(self.load_image)
self.layout.addWidget(self.load_image_button)
self.load_video_button = QPushButton("Load Video", self)
self.load_video_button.clicked.connect(self.load_video)
self.layout.addWidget(self.load_video_button)
self.start_detection_button = QPushButton("Start Detection", self)
self.start_detection_button.clicked.connect(self.start_detection)
self.layout.addWidget(self.start_detection_button)
self.stop_detection_button = QPushButton("Stop Detection", self)
self.stop_detection_button.clicked.connect(self.stop_detection)
self.layout.addWidget(self.stop_detection_button)
self.central_widget.setLayout(self.layout)
self.cap = None
self.timer = QTimer()
self.timer.timeout.connect(self.update_frame)
def load_image(self):
options = QFileDialog.Options()
file_name, _ = QFileDialog.getOpenFileName(self, "QFileDialog.getOpenFileName()", "", "Images (*.png *.xpm *.jpg *.jpeg);;All Files (*)", options=options)
if file_name:
self.image_path = file_name
self.display_image(file_name)
def display_image(self, path):
pixmap = QPixmap(path)
scaled_pixmap = pixmap.scaled(self.image_label.width(), self.image_label.height(), Qt.KeepAspectRatio)
self.image_label.setPixmap(scaled_pixmap)
def load_video(self):
options = QFileDialog.Options()
file_name, _ = QFileDialog.getOpenFileName(self, "QFileDialog.getOpenFileName()", "", "Videos (*.mp4 *.avi);;All Files (*)", options=options)
if file_name:
self.video_path = file_name
self.cap = cv2.VideoCapture(self.video_path)
self.start_detection()
def start_detection(self):
if self.cap is not None and not self.timer.isActive():
self.timer.start(30) # Update frame every 30 ms
def stop_detection(self):
if self.timer.isActive():
self.timer.stop()
self.cap.release()
self.image_label.clear()
def update_frame(self):
ret, frame = self.cap.read()
if ret:
processed_frame = self.process_frame(frame)
rgb_image = cv2.cvtColor(processed_frame, cv2.COLOR_BGR2RGB)
h, w, ch = rgb_image.shape
bytes_per_line = ch * w
qt_image = QImage(rgb_image.data, w, h, bytes_per_line, QImage.Format_RGB888)
pixmap = QPixmap.fromImage(qt_image)
scaled_pixmap = pixmap.scaled(self.image_label.width(), self.image_label.height(), Qt.KeepAspectRatio)
self.image_label.setPixmap(scaled_pixmap)
else:
self.stop_detection()
def process_frame(self, frame):
results = self.model(frame)
for result in results:
boxes = result.boxes.cpu().numpy()
for box in boxes:
r = box.xyxy[0].astype(int)
cls = int(box.cls[0])
conf = box.conf[0]
label = self.model.names[cls]
text = f'{label}: {conf:.2f}'
color = (0, 255, 0) # Green color for bounding box
cv2.rectangle(frame, (r[0], r[1]), (r[2], r[3]), color, 2)
cv2.putText(frame, text, (r[0], r[1] - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.9, color, 2)
return frame
if __name__ == "__main__":
app = QApplication(sys.argv)
window = MainWindow()
window.show()
sys.exit(app.exec_())
使用说明
-
配置路径：
- 将
path/to/dataset设置为存放数据集的目录路径。 - 确保
runs/detect/weld_exp/weights/best.pt是训练好的 YOLOv8 模型权重路径。
- 将
-
运行脚本：
- 在终端中运行
train_yolov8.py脚本来训练模型。 - 在终端中运行
evaluate_yolov8.py来评估模型性能。 - 在终端中运行
main_window.py来启动 GUI 应用程序。 - 点击“Load Image”按钮加载图像。
- 点击“Load Video”按钮加载视频。
- 点击“Start Detection”按钮开始检测。
- 点击“Stop Detection”按钮停止检测。
- 在终端中运行
-
注意事项：
- 确保所有必要的工具箱已安装，特别是 PyTorch 和 PyQt5。
- 根据需要调整参数，如
epochs和imgsz。
示例
假设你的数据文件夹结构如下：
dataset/
├── images/
│ ├── train/
│ │ ├── image1.jpg
│ │ ├── image2.jpg
│ │ └── ...
│ ├── test/
│ │ ├── image3.jpg
│ │ ├── image4.jpg
│ │ └── ...
│ └── valid/
│ ├── image5.jpg
│ ├── image6.jpg
│ └── ...
├── labels/
│ ├── train/
│ │ ├── image1.txt
│ │ ├── image2.txt
│ │ └── ...
│ ├── test/
│ │ ├── image3.txt
│ │ ├── image4.txt
│ │ └── ...
│ └── valid/
│ ├── image5.txt
│ ├── image6.txt
│ └── ...
└── dataset.yaml
并且每个 .txt 文件中都有正确的 YOLO 标签。运行 main_window.py 后，你可以通过点击按钮来加载图像或视频并进行焊接焊缝缺陷检测。
总结
构建一个完整的基于 YOLOv8 的焊接焊缝缺陷检测系统，包括数据集准备、环境部署、模型训练、指标可视化展示、评估和 PyQt5 GUI 开发。以下是所有相关的代码文件：
- 训练 YOLOv8 脚本 (
train_yolov8.py) - 评估 YOLOv8 模型脚本 (
evaluate_yolov8.py) - PyQt5 主窗口代码 (
main_window.py)
