【EDA课程设计】交通信号灯的控制
课程设计打卡

---

---

前言

提示：这里可以添加本文要记录的大概内容：

学生党OMG！！！！

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、设计要求​

设计一个十字路口交通信号灯控制器，假设十字路口是A方向和B方向交叉而成，A方向和B方向分别设置红（R）、黄（Y）、绿（G）和左拐（L）四盏灯，以及倒计时显示器，用用以指挥车辆和行人有序的通过。左拐灯(L)亮表示左转车辆可以通行;绿灯(G)亮表示直行车辆可以通行;黄灯(Y)亮表示左转或直行车辆即将禁止通行;红灯®亮表示左转和直行车辆禁止通行;倒计时显示器用来显示允许通行或禁止通行的时间。
亮灯顺序:绿灯→黄灯→左拐灯→黄灯→红灯;
亮灯时间倒数计时
A方向四个灯亮时间分别为:40秒(绿)、3秒(黄)和14秒(左拐灯)、55秒(红);
B方向的四个灯亮时间分别时间为:60秒(红)、30秒(绿)3秒(黄)和19秒(左拐灯);

特殊情况的处理,比如当有救护车或消防车通过时,各方向都应该亮红灯,倒计时时间保持,特殊情况结束后,又回到特殊情况前的状态,包括信号灯和倒计时。
​​​​​​​​​​​​​​​​

​

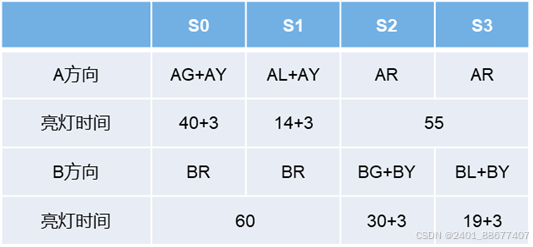

二、方案

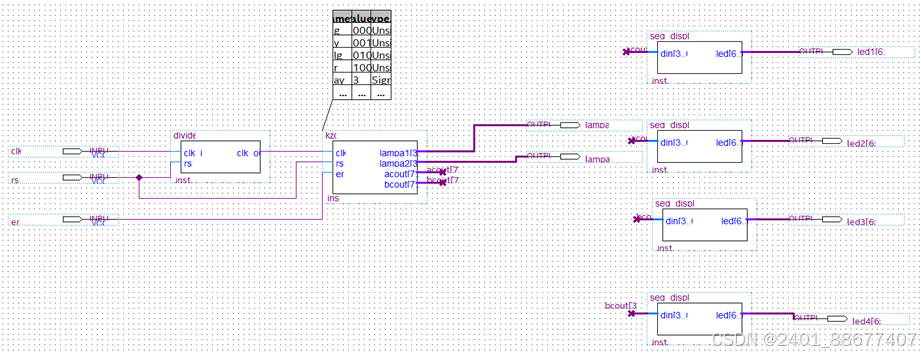

1.顶层文件

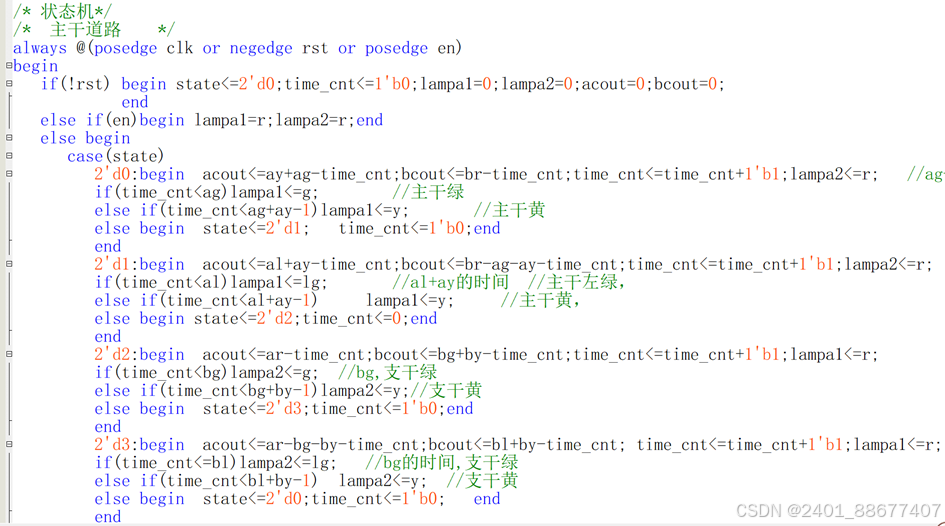

## 控制器

2.分频器和数码管…

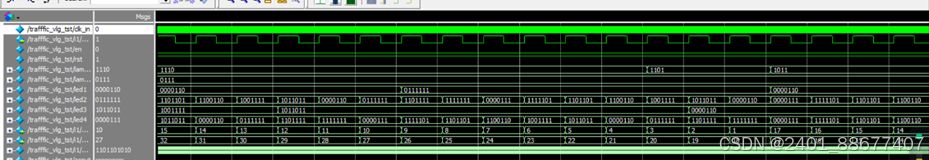

#仿真

总结

提示：这里对文章进行总结：

例如：以上就是今天要讲的内容
