基于STM32的工业电表开发教学

引言
工业电表作为电力系统核心计量设备，需满足0.5S级精度、Modbus通信协议和宽温域工作要求。本方案采用STM32F407芯片，搭载24位高精度ADC（ADS131M04），支持三相电压/电流同步采样，集成RS485通信和LCD人机界面，适用于工业现场电能计量场景开发。

环境准备

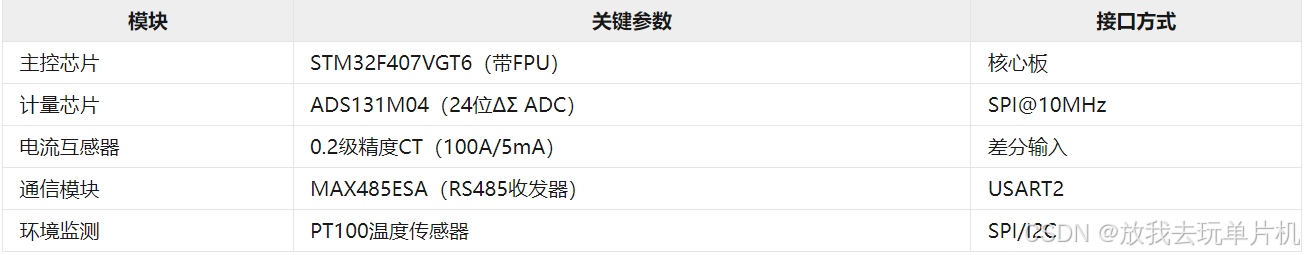

硬件配置

开发工具链
1. IDE：STM32CubeIDE（集成HAL库）
2. 调试工具：J-Link EDU+J-Scope波形分析
3. 协议测试：Modbus Poll调试软件
4. 计量校准：Fluke 6100A电能标准源

核心功能实现

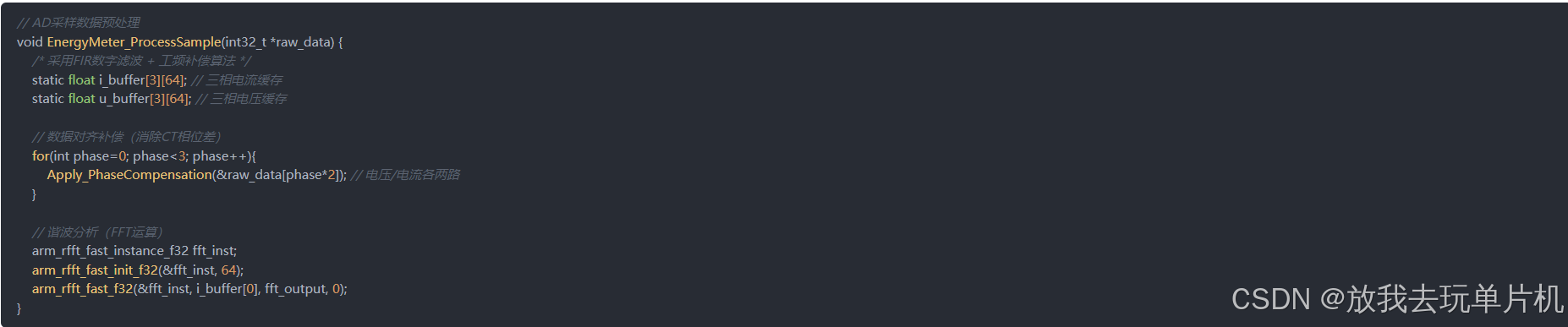

1. 电压/电流采样

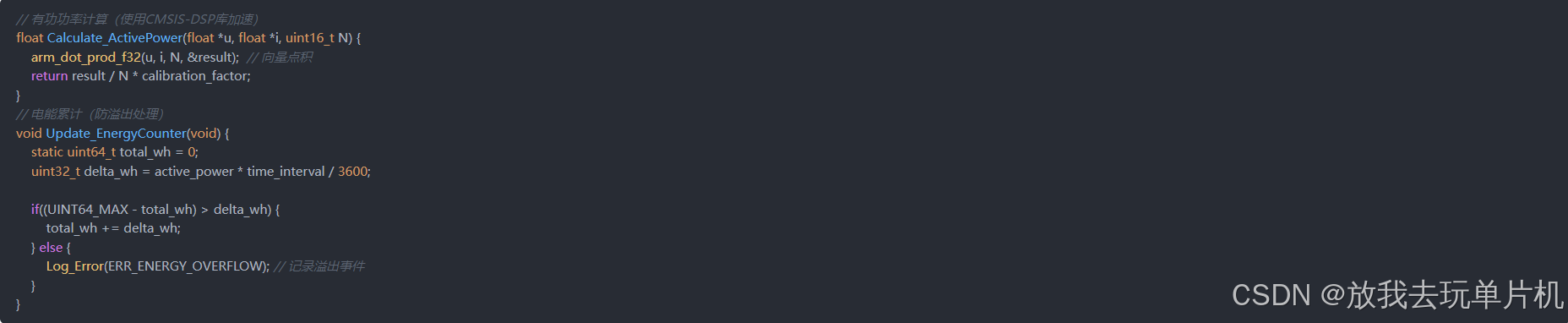

2. 电能计量算法

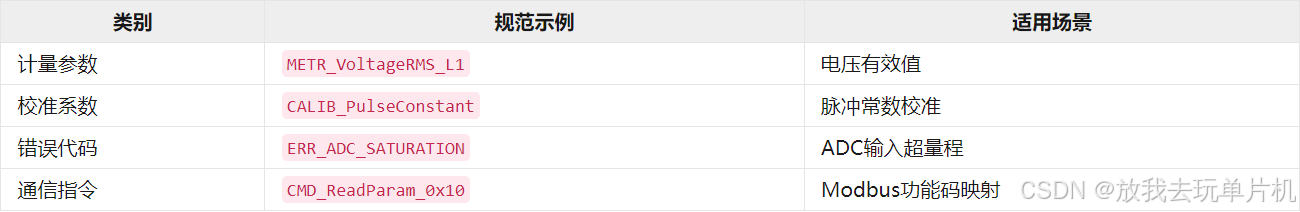

命名规范体系

典型问题与解决方案
问题1：计量精度不达标
现象：
- 在10%负载下误差超过0.5%
- 功率因数0.5L时误差突变

解决方案：
1. 硬件优化：
   - 在ADC基准源引脚并联4.7μF钽电容
   - 采用星型接地减少共模干扰

2. 软件校准：

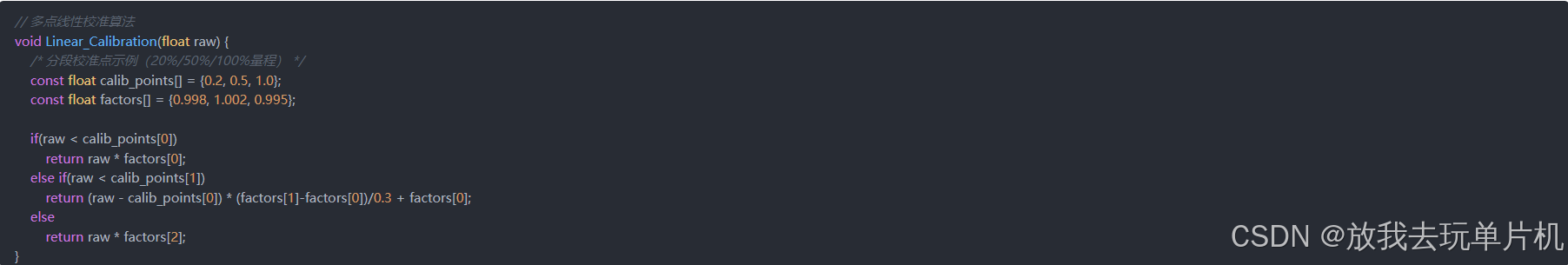

问题2：RS485通信不稳定
优化措施：

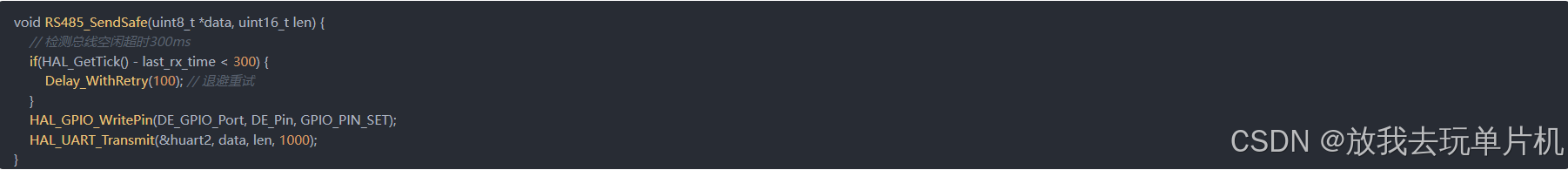

1. 增加总线冲突检测机制：

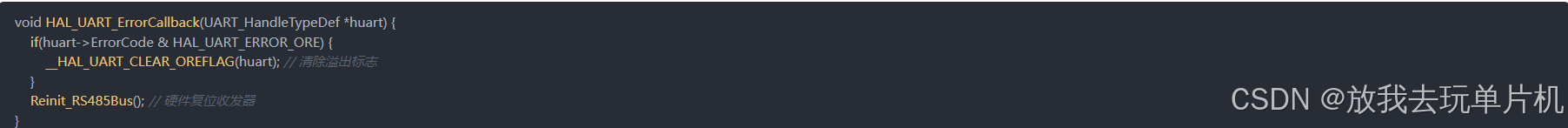

2. 配置USART错误回调：

问题3：低温启动异常
处理方案：
1. 添加温度监测电路

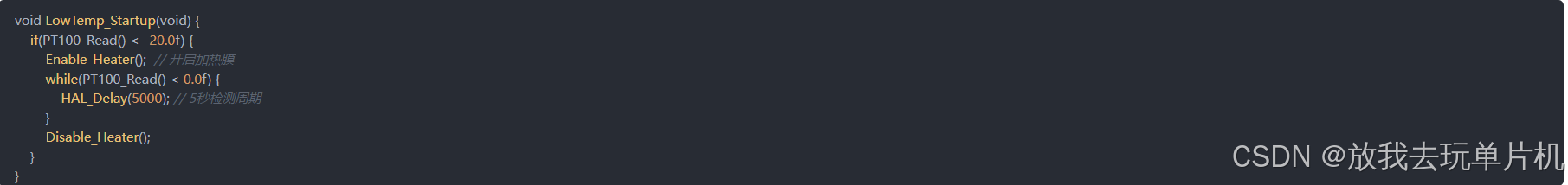

2. 启动预热程序：

工程实践建议
1. EMC设计：
   - 在CT二次侧并联TVS管（SMBJ6.5CA）
   - SPI时钟线串接22Ω电阻+对地47pF电容

2. 数据安全：
   - 采用双备份寄存器存储校准参数
   - 在RTC备份域保存关键计量数据

3. 认证支持：
   - 预留IRIG-B时间同步接口
   - 实现DL/T645-2007协议帧校验
