5.LCD1602显示屏

1.LCD1602简介

        LCD1602是字符型液晶显示模块，可显2行16字符，有多种接口，应用广、易控制。

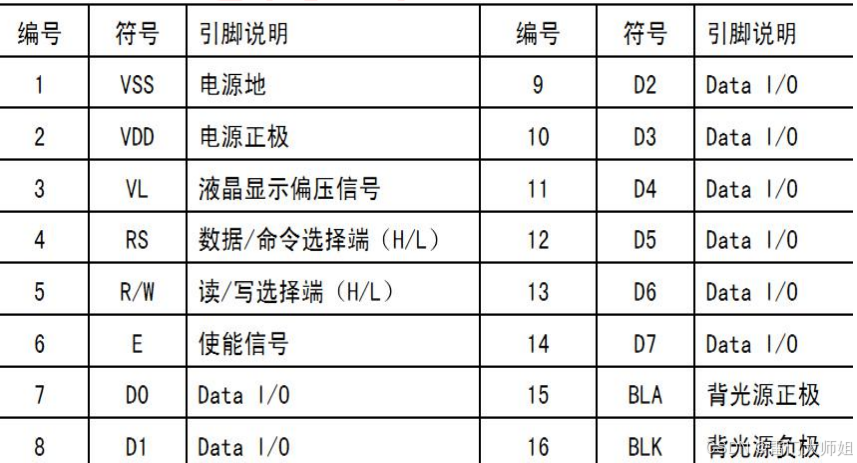

        LCD1602有16个 管脚孔，从左自右管脚编号顺序是1-16，功能定义如下：

         各引脚功能如下：

电源相关引脚

• VSS（引脚1）：接地引脚，接电源负极，为模块提供零电位参考。
• VDD（引脚2）：电源正极引脚，一般接+5V电源，为模块提供工作所需的电能。
• VL/VO（引脚3）：对比度调节引脚，通过外接电位器来调节液晶显示的对比度，使显示内容清晰可见。

数据传输引脚

• RS（引脚4）：寄存器选择引脚。当RS=0时，选择指令寄存器，用于写入指令；当RS=1时，为读取操作，用于写入或读取显示数据。
• RW（引脚5）：读写控制引脚。当RW=0时，为写入操作，向LCD写入指令或数据；当RW=1时，为读取操作，从LCD读取状态或数据。
• E（引脚6）:使能信号引脚。在进行读写操作时，E引脚会产生一个高电平脉冲信号，LCD在这个脉冲的下降沿完成数据的读写。
• D0-D7（引脚7-14）：8位并行双向数据总线引脚，用于在微控制器和LCD之间传输指令、数据等信息。

背光相关引脚

• A（引脚 15）：背光源正极引脚，一般接 +5V 电源，为背光源提供电能，使屏幕在光线较暗时也能看清显示内容。
• K（引脚 16）：背光源负极引脚，接地，与 A 引脚共同构成背光源的供电回路。

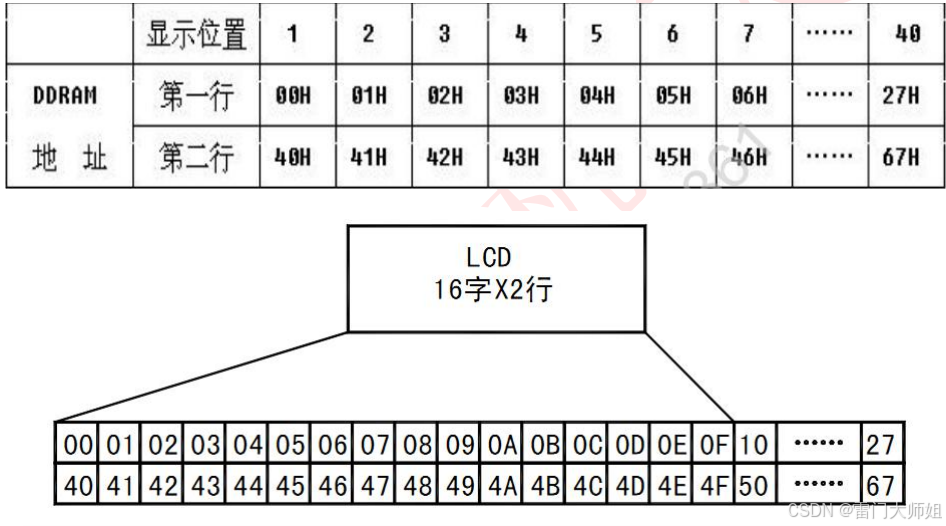

LCD1602内部含有80个字节的DDRAM，它是用来寄存器显示字符的。其地址和屏幕的对应关系如下表：

         LCD1602 的控制指令系统是基于 16×2 的显示模式设计的。通过指令设置显示位置时，只能在预先定义好的这 32 个字符位置范围内进行定位。例如，使用设置 DDRAM 地址的指令，其参数范围只能指向这 32 个有效位置，无法对超出此范围的显示位置进行定位和数据写入，进而无法实现 40 列的显示。

2.LCD1602常用指令

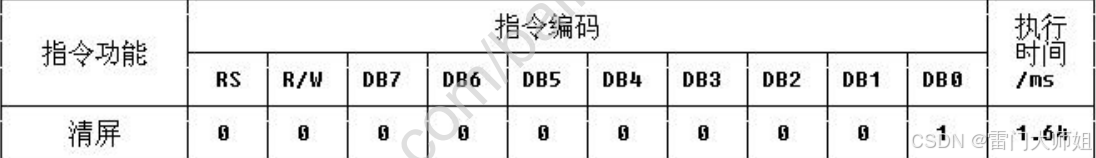

清屏指令

• 指令码：0x01
• 功能：清除液晶显示屏上的所有显示内容，将 DDRAM（显示数据随机存取存储器）全部清零，同时把光标复位到屏幕左上角（即第 1 行第 1 列）。
• 使用场景：当需要重新显示新的内容，且不希望之前的显示内容残留时，可使用该指令进行清屏操作。

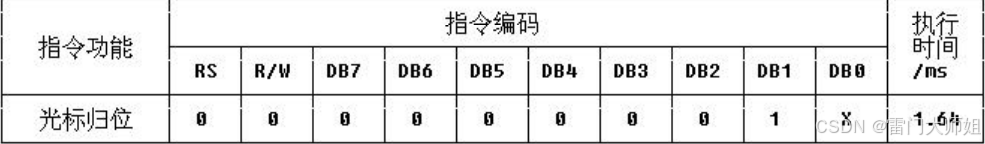

光标归位指令

• 指令码：0x02
• 功能：将光标移动到屏幕左上角（第 1 行第 1 列），但不清空 DDRAM 中的内容，即显示屏上原有的显示内容保持不变。
• 使用场景：在需要将光标重新定位到起始位置，以便从开头开始显示新数据时使用。

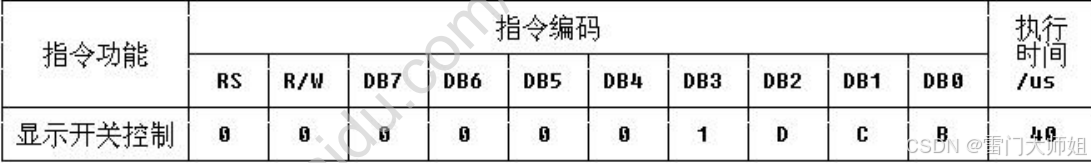

显示开关控制指令

• 指令码：0x08 | D | C | B （其中 D、C、B 为标志位）
• 功能：
  • D（第 3 位）：控制整体显示的开关。D = 1 时，显示开启；D = 0 时，显示关闭，但 DDRAM 中的数据不会被清除。
  • C（第 2 位）：控制光标的显示。C = 1 时，光标显示；C = 0 时，光标隐藏。
  • B（第 1 位）：控制光标闪烁。B = 1 时，光标闪烁；B = 0 时，光标不闪烁。
• 使用场景：例如，若要关闭显示但保留数据，可将 D 置为 0；若要显示光标但不使其闪烁，可设置 D = 1、C = 1、B = 0。

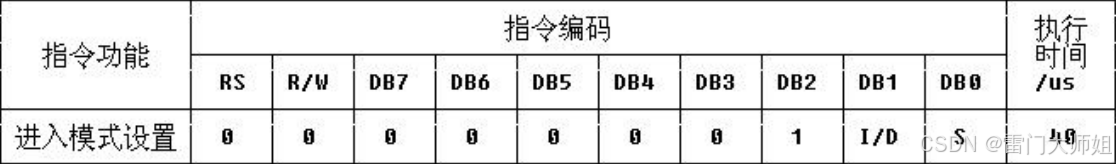

进入模式设置指令

• 指令码：0x04 | I/D | S
• 功能：设定每次写入 1 位数据后光标的移位方向，并且设定每次写入的一个字符时显示屏是否移动。
• 参数设定情况：
  • I/D（第 2 位）：控制写入新数据后光标的移动方向。当 I/D = 0 时，写入新数据后光标左移；当 I/D = 1 时，写入新数据后光标右移。
  • S（第 1 位）：控制写入新数据后显示屏的移动情况。当 S = 0 时，写入新数据后显示屏不移动；当 S = 1 时，写入新数据后显示屏整体右移 1 个字。
• 使用场景：在实际使用 LCD1602 显示数据时，可根据具体的显示需求来设置该指令的参数。例如，若希望数据从左到右依次显示且显示屏不移动，可将 I/D 设为 1，S 设为 0；若需要实现类似走马灯效果，每次写入数据后显示屏整体右移，可将 I/D 设为 1，S 设为 1。

 3.使用LCD1602

        如果要使用 LCD1602 液晶显示屏，第一步要做的就是对它进行初始化。初始化的操作其实就是向 LCD1602 写入一些特定的指令，让它准备好工作。

        初始化完成后，我们要确定在 LCD1602 的哪个具体位置显示内容。确定好位置后，再把想要显示的数据发送到 LCD 的 DDRAM（显示数据随机存取存储器）里。

        在实际使用中，我们一般只用 LCD1602 的写数据功能，很少会用到它的读功能。它的基本操作步骤可以分成下面三步：

1. 初始化：这是让 LCD1602 进入正常工作状态的关键步骤。
2. 写命令设置显示位置：在这个步骤里，要把 RS 引脚设置为低电平（用 “L” 表示），通过写入命令来告诉 LCD1602 我们要在哪个位置显示内容。
3. 写数据进行显示：把 RS 引脚设置为高电平（用 “H” 表示），然后将需要显示的数据发送过去。

        因为我们一般不读取 LCD1602 里的数据状态或者数据本身，所以只需要了解两种写操作的时序就行：

• 写指令设置工作方式：当我们要写指令来设置 LCD1602 的工作方式时，要把 RS 引脚设置为低电平，RW 引脚也设置为低电平。接着把相关指令数据送到数据口 D0 - D7。最后，在 E 引脚上产生一个高脉冲，这样指令数据就会被写入到 LCD1602 里。
• 写数据实现显示：要是想在 LCD1602 上显示具体的数据，就得把 RS 引脚设置为高电平，RW 引脚设置为低电平。把要显示的数据送到数据口 D0 - D7，同样在 E 引脚上产生一个高脉冲，数据就会被写入并显示出来。

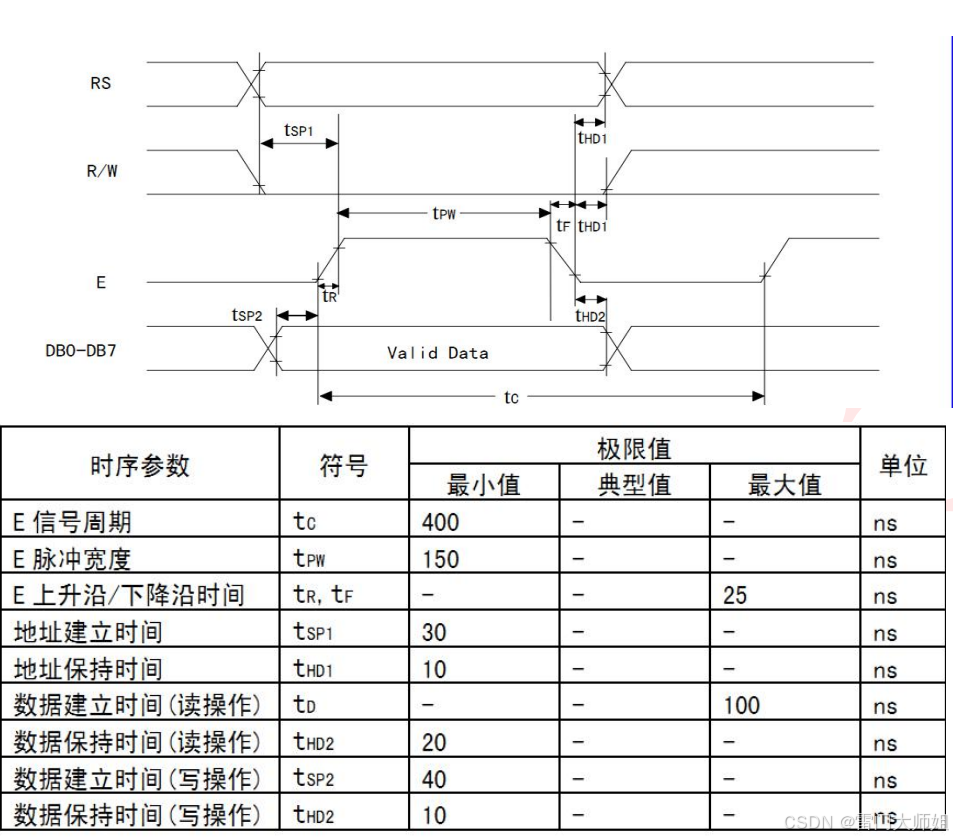

        可以看到，写指令和写数据这两个操作，主要的区别就是 RS 引脚的电平不一样。下面给大家展示 LCD1602 的时序图。

        从上面的图能发现，图里给出的时间参数全都是纳秒（ns）级别的。可 51 单片机呢，它的机器周期是 1 微秒（us），指令周期得 2 - 4 个机器周期。这就好比一个大块头和一个小不点，就算我们在程序里不额外加延时程序，51 单片机也能轻轻松松配合上 LCD1602 的时序要求。

        咱们来看看写命令字节的过程。首先 RS 引脚变成低电平，紧接着 R/W 引脚也变成低电平，而且 RS 引脚状态先变完。这时候，DB0 到 DB7 这些数据线上的数据就进入 “有效状态” 。

        接着，E 引脚会有一个完整脉冲的跳变。这个 E 脉冲的宽度最小得维持 400ns。之后 E 引脚来个负跳变，RS 引脚和 R/W 引脚的电平也跟着变化，这就完成了一次完整的 LCD1602 写命令的过程。

        这里要提醒一下哈，我们说的是 8 位的 LCD1602。现在有些公司为了让引脚数量少一些，就做了 4 位的 LCD1602。要是你用 4 位的 LCD1602，可得多看看它的手册，找出和 8 位的不同之处，然后把原来的程序改一改。

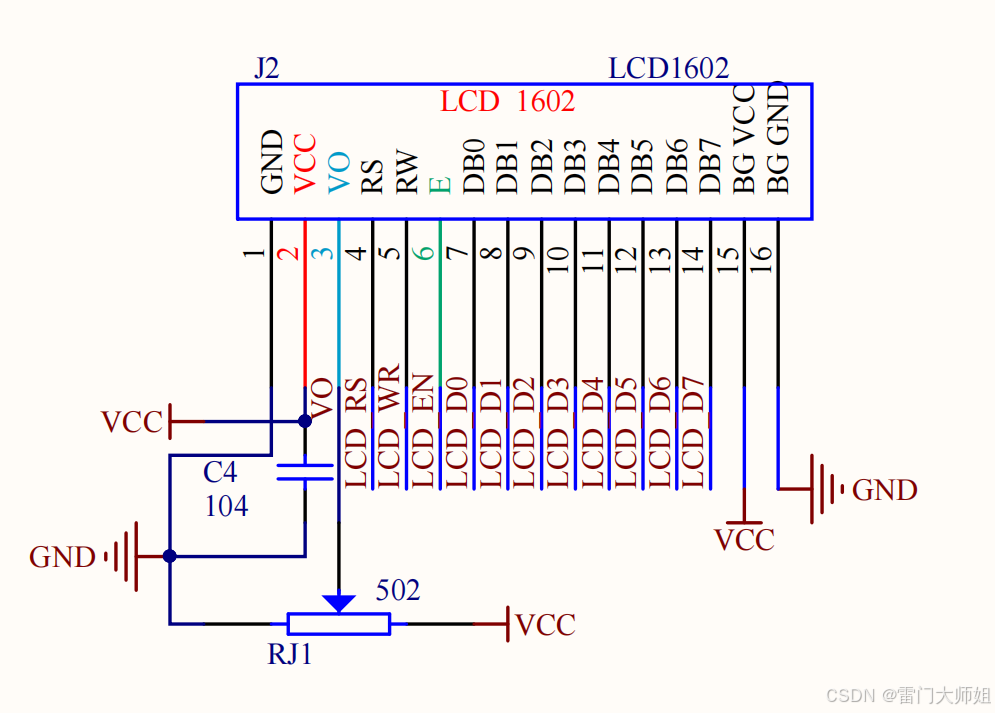

4.LCD1602原理图

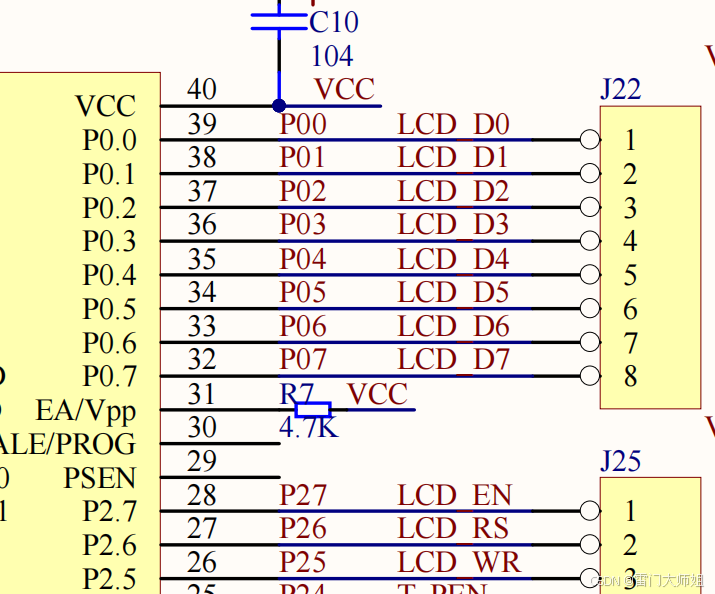

        从上面的图能看出来，LCD1602 的 8 位数据口，也就是 DB0 到 DB7 这些引脚，和单片机的 P0.0 到 P0.7 管脚连在一起，就像把两座房子的对应房间门都打通，方便两边传递东西。LCD1602 的 RS、RW、E 这三个引脚呢，分别和单片机的 P2.6、P2.5、P2.7 管脚相连，这样单片机就能控制 LCD1602 的工作状态啦，就像你通过几个开关控制玩具的不同动作。

        图里还有个叫 RJ1 的东西，它是个电位器，作用就像电视机的亮度调节按钮，通过调节它可以改变 LCD1602 显示内容的对比度，也就是让显示亮度变亮或者变暗。

5.代码实现

1.定义

• sbit 是 51 单片机特有的关键字，用于定义可位寻址的特殊功能寄存器的某一位。这里将 LCD_RS 定义为 P2 端口的第 6 位，LCD_RW 定义为 P2 端口的第 5 位，LCD_E 定义为 P2 端口的第 7 位。这三个引脚分别对应 LCD1602 的寄存器选择引脚（RS）、读写控制引脚（RW）和使能引脚（E），用于控制 LCD1602 的操作模式和数据传输。
• #define 是 C 语言的预处理指令，用于定义宏。这里将 LCD_DataPort 定义为 P0 端口，意味着 P0 端口将作为与 LCD1602 进行 8 位数据传输的接口。

#include <REGX52.H>

sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort	P0

void LCD_Delay(void)	//@11.0592MHz	 1ms
{
	unsigned char data i, j;

	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

2.   向 LCD1602 写入命令

void LCD_WriteCommand(unsigned char Command)
{
    LCD_RS=0;
    LCD_RW=0;
    LCD_DataPort=Command;
    LCD_E=1;
    LCD_Delay();
    LCD_E=0;
    LCD_Delay();
}



1. LCD_RS = 0;
   • LCD_RS 是寄存器选择引脚，当 LCD_RS 为低电平（0）时，表示要写入的是命令。这一步操作告诉 LCD1602，接下来要接收的是用于设置其工作状态的命令。
2. LCD_RW = 0;
   • LCD_RW 是读写控制引脚，当 LCD_RW 为低电平（0）时，表示进行写操作。这里明确当前的操作是向 LCD1602 写入数据，而不是读取数据。
3. LCD_DataPort = Command;
   • LCD_DataPort 是数据端口，这里将传入的 Command 命令数据赋值给 LCD_DataPort，即将命令数据送到与 LCD1602 连接的数据总线上，准备发送给 LCD1602。
4. LCD_E = 1;
   • LCD_E 是使能引脚，当 LCD_E 变为高电平（1）时，触发 LCD1602 开始接收数据。此时 LCD1602 会检测数据总线上的数据。
5. LCD_Delay();
   • 调用之前定义的 LCD_Delay 函数进行延时。这个延时的作用是确保 LCD1602 有足够的时间来稳定地读取数据总线上的命令数据。
6. LCD_E = 0;
   • 将 LCD_E 引脚拉低为低电平（0）。在 LCD_E 从高电平变为低电平的下降沿，LCD1602 会将数据总线上的数据锁存并处理，完成命令的写入操作。
7. LCD_Delay();
   • 再次调用 LCD_Delay 函数进行延时，为下一次操作做准备，确保 LCD1602 有足够的时间处理刚刚写入的命令。

 3.向 LCD1602 写入数据

void LCD_WriteData(unsigned char Data)
{
    LCD_RS=1;
    LCD_RW=0;
    LCD_DataPort=Data;
    LCD_E=1;
    LCD_Delay();
    LCD_E=0;
    LCD_Delay();
}

        该函数的代码结构和执行过程与 LCD_WriteCommand 函数基本相同，唯一的区别在于 LCD_RS 的设置。

4.初始化

    LCD_Init 函数的作用是对 LCD1602 液晶显示屏进行初始化设置，通过向 LCD1602 写入一系列特定的命令，使其进入正常的工作状态。

void LCD_Init(void)
{
	LCD_WriteCommand(0x38);
	LCD_WriteCommand(0x0C);
	LCD_WriteCommand(0x06);
	LCD_WriteCommand(0x01);

}

1. LCD_WriteCommand(0x38);

• 功能：设置 LCD1602 的工作模式。
• 详细解释：命令码 0x38 对应的二进制是 00111000。在 LCD1602 的指令系统中，这个命令用于设置数据总线为 8 位（对应第 5 位为 1），显示为 2 行（对应第 4 位为 1），字符字体为 5x7 点阵（对应第 3 位为 0）。简单来说，就是告诉 LCD1602 采用 8 位数据传输方式，以 2 行显示，每个字符由 5x7 的点阵组成。

2. LCD_WriteCommand(0x0C);

• 功能：控制显示开关。
• 详细解释：命令码 0x0C 对应的二进制是 00001100。第 3 位为 1 表示开启显示功能；第 2 位为 0 表示不显示光标；第 1 位为 0 表示光标不闪烁。所以这条命令的作用是开启 LCD1602 的显示功能，并且不显示光标和让光标不闪烁。

3. LCD_WriteCommand(0x06);

• 功能：设置输入模式。
• 详细解释：命令码 0x06 对应的二进制是 00000110。第 2 位为 1 表示写入新数据后光标右移；第 1 位为 0 表示写入新数据后显示屏不移动。也就是说，当我们向 LCD1602 写入数据时，光标会自动向右移动一个位置，而显示屏整体不会发生移动。

4. LCD_WriteCommand(0x01);

• 功能：清屏操作。
• 详细解释：命令码 0x01 对应的二进制是 00000001。这条命令会清除 LCD1602 显示屏上的所有显示内容，将显示数据随机存取存储器（DDRAM）中的数据全部清零，同时把光标复位到屏幕的左上角（第 1 行第 1 列）。

总结

  LCD_Init 函数通过依次调用 LCD_WriteCommand 函数，向 LCD1602 发送了一系列初始化命令，完成了对 LCD1602 的工作模式、显示开关、输入模式的设置，并进行了清屏操作，使得 LCD1602 处于一个可以正常接收和显示数据的初始状态。在后续的程序中，就可以向 LCD1602 写入具体的数据进行显示了。

5.显示光标

        这段代码定义了一个名为 LCD_SetCursor 的函数，其功能是设置 LCD1602 显示屏上光标的位置。

void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
   if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));

	}
	else
	{
		LCD_WriteCommand(0x80|(Column-1)+0x40);
	}
}

• 条件判断：当 Line 的值等于 1 时，说明要将光标设置在 LCD1602 的第一行。
• 命令计算与发送：
  • 0x80 是设置 DDRAM（显示数据随机存取存储器）地址的基本命令码。在 LCD1602 中，要设置显示位置，需要向其发送设置 DDRAM 地址的命令。
  • Column - 1 是将用户输入的列号（从 1 开始计数）转换为 DDRAM 地址偏移量（从 0 开始计数）。
  • 0x80 | (Column - 1) 是通过按位或运算将基本命令码和地址偏移量组合成完整的设置 DDRAM 地址的命令。例如，如果要将光标设置在第一行第 5 列，Column 为 5，Column - 1 为 4，0x80 | 4 得到 0x84，然后调用 LCD_WriteCommand 函数将该命令发送给 LCD1602，从而将光标定位到第一行第 5 列。
• 条件判断：当 Line 的值不等于 1 时，即 Line 为 2，说明要将光标设置在 LCD1602 的第二行。
• 命令计算与发送：
  • 第二行的 DDRAM 地址是从 0x40 开始的。所以在设置第二行的光标位置时，除了要加上列号对应的偏移量 Column - 1，还需要加上 0x40。
  • 同样通过按位或运算将基本命令码 0x80 和偏移量 (Column - 1) + 0x40 组合成完整的命令，然后调用 LCD_WriteCommand 函数发送给 LCD1602，实现将光标定位到第二行指定列的功能。

总结

  LCD_SetCursor 函数通过判断用户输入的行号，结合列号计算出对应的 DDRAM 地址，并将设置地址的命令发送给 LCD1602，从而实现了在 LCD1602 显示屏上精确设置光标位置的功能，为后续在指定位置显示字符数据提供了基础。

6.显示字符

        这段代码定义了一个名为 LCD_ShowChar 的函数，其主要功能是在 LCD1602 显示屏的指定位置显示一个字符。

void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

  LCD_ShowChar 函数通过先调用 LCD_SetCursor 函数定位光标位置，再调用 LCD_WriteData 函数写入字符数据，实现了在 LCD1602 显示屏的指定位置显示单个字符的功能。这个函数为后续在 LCD 上显示更复杂的信息（如字符串、数字等）提供了基础。

7.显示字符串

  这段代码定义了一个名为 LCD_ShowString 的函数，其功能是在 LCD1602 显示屏的指定位置显示一个字符串。

void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

• String：这是一个指向无符号字符型的指针，它指向要显示的字符串的首地址。在 C 语言里，字符串是以 '\0'（空字符）结尾的字符数组。

   LCD_ShowString 函数先通过 LCD_SetCursor 函数定位字符串的起始显示位置，然后利用 for 循环遍历字符串中的每个字符，再调用 LCD_WriteData 函数将字符逐个写入 LCD1602，从而实现了在指定位置显示字符串的功能。

8.整数的指定次幂

int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

   LCD_Pow 函数通过一个简单的 for 循环，将底数 X 累乘 Y 次，实现了整数的幂运算功能。这个函数在处理一些需要进行数值计算的场景中可能会用到，比如在显示数字时可能需要将数字拆分为不同的位进行处理，这时候就可能会用到幂运算。

9.显示数字

        这段代码定义了一个名为 LCD_ShowNum 的函数，其主要功能是在 LCD1602 显示屏的指定位置显示一个指定长度的无符号整数。

void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+0x30);
	}
}

• 参数：
  • Line：表示要显示数字的起始行号，由于 LCD1602 通常为 2 行显示，所以该参数一般取值为 1 或 2。
  • Column：表示要显示数字的起始列号，LCD1602 每行可显示 16 个字符，因此该参数取值范围是 1 到 16。
  • Number：是一个无符号整型变量，代表要显示的无符号整数。
  • Length：是一个无符号字符型变量，指定了要显示数字的长度，即显示该数字所占的字符位数。
• 循环体：
  • LCD_Pow(10, i - 1)：调用之前定义的 LCD_Pow 函数，计算 10 的 i - 1 次幂。例如，当 i 为 3 时，计算 10 的 2 次幂，结果为 100。
  • Number / LCD_Pow(10, i - 1)：将 Number 除以 10 的 i - 1 次幂，得到该数字的高位部分。例如，若 Number 为 123，i 为 3 时，Number / LCD_Pow(10, 2) 即 123 / 100，结果为 1。
  • Number / LCD_Pow(10, i - 1) % 10：对上述结果取模 10，得到该数字当前位的值。例如，1 % 10 结果仍为 1。
  • Number / LCD_Pow(10, i - 1) % 10 + 0x30：在 ASCII 码中，数字 0 - 9 的编码是从 0x30 开始的，所以将当前位的值加上 0x30 就得到了该数字字符对应的 ASCII 码值。例如，数字 1 对应的 ASCII 码值为 0x31。
  • LCD_WriteData(Number / LCD_Pow(10, i - 1) % 10 + 0x30)：调用 LCD_WriteData 函数将该数字字符的 ASCII 码值写入 LCD1602 的 DDRAM 中，从而在显示屏上显示该数字位。

  LCD_ShowNum 函数通过先定位光标位置，再利用循环依次提取并显示数字的每一位，实现了在 LCD1602 显示屏的指定位置显示指定长度无符号整数的功能。

10.显示有符号整数

        这段代码定义了一个名为 LCD_ShowSignedNum 的函数，其功能是在 LCD1602 显示屏的指定位置显示一个有符号整数。

void LCD_ShowSignedNum(unsigned char Line, unsigned char Column, int Number, unsigned char Length)
{
    unsigned char i;
    LCD_SetCursor(Line, Column);
    if (Number >= 0)
    {
        LCD_WriteData('+');
    }
    else
    {
        LCD_WriteData('-');
        Number = -Number; // 将负数转换为正数进行后续处理
    }

    // 调整显示位置，从符号后面开始显示数字
    LCD_SetCursor(Line, Column + 1);

    for (i = Length; i > 0; i--)
    {
        LCD_WriteData(Number / LCD_Pow(10, i - 1) % 10 + 0x30);
    }
}

  LCD_ShowSignedNum 函数先在指定位置显示有符号整数的符号，然后将负数转换为正数，接着调整光标位置，最后通过循环依次提取并显示数字的数值部分的每一位，实现了在 LCD1602 显示屏上显示有符号整数的功能。

11.显示十六进制

       这段代码定义了一个名为 LCD_ShowHexNum 的函数，其功能是在 LCD1602 显示屏的指定位置显示一个无符号整数的十六进制形式。

void LCD_ShowHexNum(unsigned char Line, unsigned char Column,unsigned int Number, unsigned char Length)
{
	unsigned char i;
	unsigned char SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber+'A'-10);
		}

	}
}

• 显示十六进制位：
  • 数字 0 - 9：如果 SingleNumber 小于 10，说明该十六进制位是数字 0 - 9，将其加上字符 '0' 的 ASCII 码值，就得到了对应的数字字符的 ASCII 码值，然后调用 LCD_WriteData 函数将其写入 LCD1602 进行显示。
  • 字母 A - F：如果 SingleNumber 大于等于 10，说明该十六进制位是字母 A - F，将其加上字符 'A' 的 ASCII 码值再减去 10，得到对应的字母字符的 ASCII 码值，然后调用 LCD_WriteData 函数进行显示。

         LCD_ShowHexNum 函数通过循环依次提取无符号整数的每一位十六进制值，并根据其值是数字还是字母，将其转换为对应的 ASCII 码字符，最后在 LCD1602 的指定位置显示出来，实现了十六进制数的显示功能。

12.显示二进制

        这段代码定义了一个名为 LCD_ShowBinNum 的函数，其作用是在 LCD1602 显示屏的指定位置显示一个无符号整数的二进制形式。

void LCD_ShowBinNum(unsigned char Line, unsigned char Column,unsigned int Number, unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+0x30);
	}
}

• 显示二进制位：
  • 在 ASCII 码中，数字 0 的编码是 0x30，数字 1 的编码是 0x31。将提取到的二进制位的值（0 或 1）加上 0x30，就得到了对应的数字字符的 ASCII 码值。
  • LCD_WriteData(Number / LCD_Pow(2, i - 1) % 2 + 0x30)：调用 LCD_WriteData 函数将该二进制位对应的数字字符的 ASCII 码值写入 LCD1602 的 DDRAM 中，从而在显示屏上显示该二进制位。

        LCD_ShowBinNum 函数通过循环依次提取无符号整数的每一位二进制值，将其转换为对应的 ASCII 码字符，然后在 LCD1602 的指定位置显示出来，实现了二进制数的显示功能。

13.总结

        本章全面介绍 LCD1602，包括硬件特性、指令、使用方法及代码实现。讲解各引脚功能、常用指令作用，给出初始化等代码。多个显示函数可实现字符、数字等显示。
        建议：深入研究指令，优化代码，添加注释，使用LCD1602显示数字、字符等。
