光储充一体化模式就是将光伏发电、储能电池和充电桩组成一个微电网，利用光伏发电，将电量存储在储能电池中，当发电不稳定时，储能电池将电量供给充电桩使用。充电桩通过光储充系统，将清洁电源输送给新能源汽车进行智能化柔性充电。目前，**双碳政策的发展方向，顺应发展趋势。其次，光储充电站有效减少对电网的冲击。根据了解，目前市面公共直流快充桩的功率达60kW以上，大型城市使用这种快充桩将对电网造成冲击，而光储充电站中的储能系统通过削峰填谷平衡大电流对电网产生的冲击，保护电网稳定运行。后，光储充电站为动力电池回收提供途径。我国正面临着动力电池退役的高峰期，这些退役电池可以被回收利用，作为光储充电站的储能电池使用。这不仅能最大化动力电池的价值，同时也有助于减少环境污染。一般情况下，为满足充电站的用电需要，在进行整个建设过程中需要建立起一个完整完善的供电系统，并且对应的电力系统还需要与公共电网连接，通过接入电网购电。所以，光储充一体化电站的引进和设置非常重要，而且在建设电站时也要考虑整个充电站的占地面积。通常，需建设完整的光储充配电系统，满足实际用电需要。当整个光存储和充电集成电站系统连接到子系统时，光伏系统设备线路将通过连接三相交流母线与存储系统、设备线路和充电设备线路连接，然后进行并网设置，从而解决整体集中大功率充电可能带来的问题，确保整个光存储和充电站能够自行发电和耗电，完成耗电，实现良好的储电和耗电保障功能。

2光储充一体化电站系统研究

光储充一体化电站的关键技术涵盖的内容非常广泛，包括光储充一体化电站整体系统与子系统的相关技术、光储充一体化电站建设过程中需要安装的各种设备以及光储充一体化电站建设完成后对整个系统运行的全*控制，以保证光储充一体化电站的稳定运行。

2.1光储充一体化电站设备

一般而言，光储充一体化电站的设备主要包括三个部分：光伏设备、储能设备和充电设备。

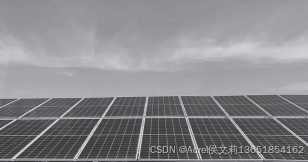

光伏装置是将光能或太阳能转化为电能的装置，光伏装置本身的电力输出能力与太阳辐射强度、周围环境温度有关。光伏发电设备如图1所示。

图1光伏发电设备

设置储能设备时，需要考虑实际的储能容量配置。在充放电过程中，储能系统应考虑充放电的周期以及实际效率，并控制充放电的最大值和最小值。在储能设备和储能系统的运行过程中，需要估算储能系统本身的建设成本和效益。这个过程通常是通过预测储能设备或储能系统的使用寿命模型来计算储能设备或储能系统在整个运行过程中所能产生的最终效益。目前来说，常见的储能方式之一就是运用电池进行储能。由于电池本身完成充放电的次数是有限的，应对整体效益进行估算。按照现有的技术，电池的充放电循环次数与电池本身的工作环境密切相关，并受到充放电深度的影响。影响储能系统或设备成本的原因是日常使用过程中的维护和运行。维修和运行本身需要成本，维修和运行的结果对储能系统本身的使用寿命也有显著影响。

2.2光储充电站建设的系统结构

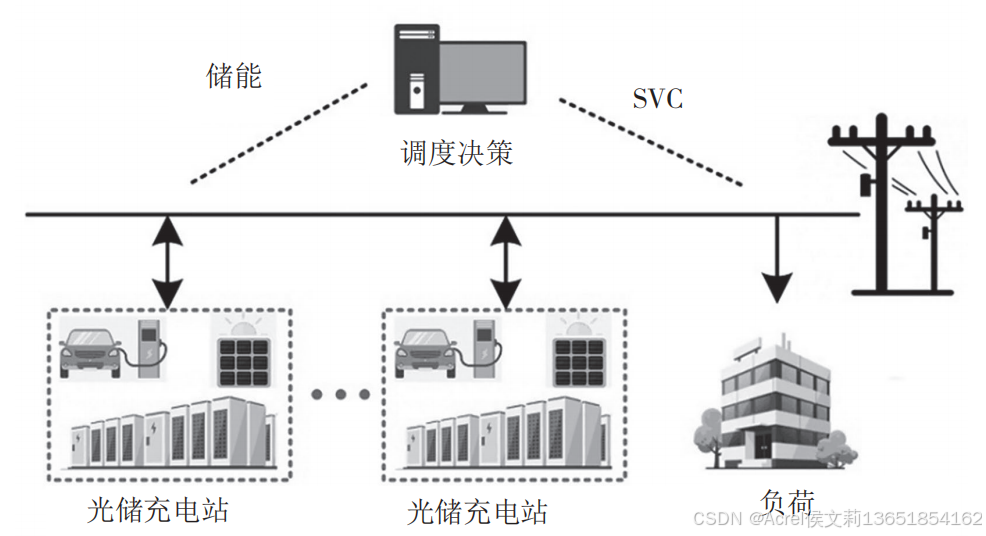

光储充一体化电站系统结构如图2所示。光储充一体化电站系统本身在新能源汽车领域应用较多，单独设置的光伏模块、储能模块以及充电模块彼此连接并接入统一配电线路，形成一个完整的微电网。对光储充一体化电站而言，这种微电网需要具备连接整个城市供电系统和供电线路的基本功能。

图2光储充一体化电站系统结构

在进行电站建设的时候，基础的就是需要包括光伏系统、储能系统以及充电系统3个方面。在此基础上，还要配有相对应的监控系统，监测整个电站的充放电情况，对电站的各项数据进行采集，良好地完成对电站的功率分配工作，确保能够满足不同用电设备和用电区域的具体需求。

此外，结合现有自动化技术和信息技术，建立完整的云综合控制管理平台，综合处理、预测和分析收集的数据，更好地完成整个系统的电力优化配置和调度，准确发布总系统控制命令，完善整个光存储充电综合电站的功能。

2.3光储充一体化电站的控制方式

目前常见的控制模式主要有两种：一种是并网控制，另一种是离网控制。如果在并网控制的情况下，结合上述云综合控制管理平台了解第二天的天气数据和信息以及光伏发电的历史功率和数据，并结合第二天的光伏功率预测整体发电情况，从而向各自的监控系统发布具体的功率调度曲线，限制、补充和调整光储和充电集成电站的发电功率，使整个光储和充电集成电站的发电稳定，不会干扰电网的整体功率稳定性和发电质量。而接入的电网本身，由于自然条件和气候因素变化，加之用电高峰期等问题存在不能够良好地对整个工业园区进行用电的情况，此时可以考虑切换到一个离网运行模式。采用该模式后，即使外接电网出现了故障，也可以确保整个工厂仍然在有序稳定的进行相应的生产工作，通过对储电、储能、光伏发电等设备实际运行功率的调整和联合，确保终的发电更加稳定。

2.4持续优化设备整体配置情况

通过对光储充一体化电气设备的整体系统模型构建，优化整体用电设施设备的资源配置，从而确保整体电站可以获得大的净收益。因此，要不断优化设备整体配置，创新完善各项技术，确保终电站建设完成后效益最大化。

3能量管理系统各功能的实现

光伏电站本身会对整体电网产生比较明显的冲击与影响，这就造成了光伏电站现在的应用情况处在一种自给率低且对光伏电站并网工作存在限制的情况。单独充电设施和设备的明显特点是在用电高峰时容易波动电网，增加了整个电网的运行负担。总体而言，城市整体的电路系统建设中缺少对大规模充电设施的考虑。如果将充电设备直接进行配网，那么需要对相应的变电气和线路进行改造，增加整体建设成本。光储充电一体化电站建设时，可通过光储充电站补充设备用电情况，减少接入电网时可能造成的系统干扰，提高企业整体经济效益，促进企业绿色发展，具有突出的社会效益。

为了满足电动汽车充电的稳定性和电站运营成本低化，运行控制策略原则如下：一是保证电能输出的稳定性；二是大程度消纳光电能；三是大限度实现削峰填谷作用；四是降低对电网的冲击。

根据西安市阶梯电价运行原则（见表1），结合运行控制策略原则，设计优化策略。

根据峰平谷电价的时间段分布进行控制阶段的设定，为3级调控方式，具体如下。

在用电谷值期间，其电价成本低，可由市电进行充电供能并给储能模块进行充电作业，保证在平或峰值期间储能模块的电量供给。在谷值期间，市电总负荷量也处于低位，在此期间进行供电和储能充电作业可提高夜间用电量，达到“填谷”的作用。
在平值期间，电价为中等档次。此时控制策略采取光伏供电预先形式：如果光伏电量能够满足电动汽车需求，则单独供电；如果光伏电量无法满足电动汽车需求时，则利用储能设备进行供电（储能设备电能余量需满足在高峰期与光伏整体的稳定输出），仍然不足时需采取市电供电措施。
在峰值期间，电价为高档。此时应尽量避免采取市电供电：首先，用光伏进行供电，利用储能设备进行稳定输出配合；其次，如果光能源电量将出现缺口时，则应采用储能设备进行补充，稳定输出；后，在二者均无法满足供电需求时，补充市电进行充电作业。光储充一体式充电站运行控制.

4安科瑞Acrel-2000ES储能能量管理系统解决方案

4.1概述

安科瑞Acrel-2000ES储能能量管理系统具有完善的储能监控与管理功能，涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息，实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在应用上支持能量调度，具备计划曲线、削峰填谷、需量控制、备用电源等控制功能。系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。系统支持Windows操作系统，数据库采用SQLServer。本系统既可以用于储能一体柜，也可以用于储能集装箱，是专门用于储能设备管理的一套软件系统平台。

4.2适用场合

系统可应用于城市、高速公路、工业园区、工商业区、居民区、智能建筑、海岛、无电地区可再生能源系统监控和能量管理需求。

工商业储能四大应用场景

1）工厂与商场：工厂与商场用电习惯明显，安装储能以进行削峰填谷、需量管理，能够降低用电成本，并充当后备电源应急；

2）光储充电站：光伏自发自用、供给电动车充电站能源，储能平抑大功率充电站对于电网的冲击；

3）微电网：微电网具备可并网或离网运行的灵活性，以工业园区微网、海岛微网、偏远地区微网为主，储能起到平衡发电供应与用电负荷的作用；

4）新型应用场景：工商业储能探索融合发展新场景，已出现在5G基站、换电重卡、港口岸电等众多应用场景。

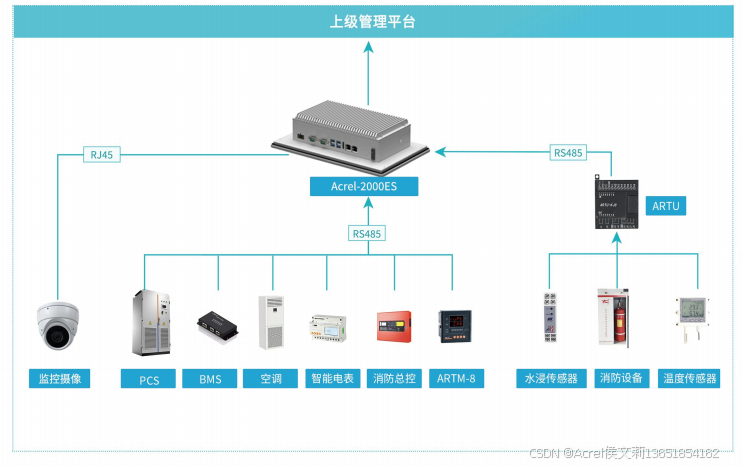

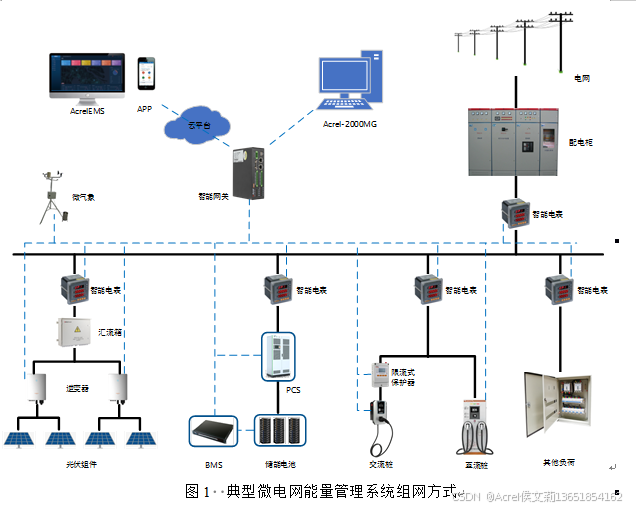

4.3系统结构

4.4系统功能

4.4.1实时监测

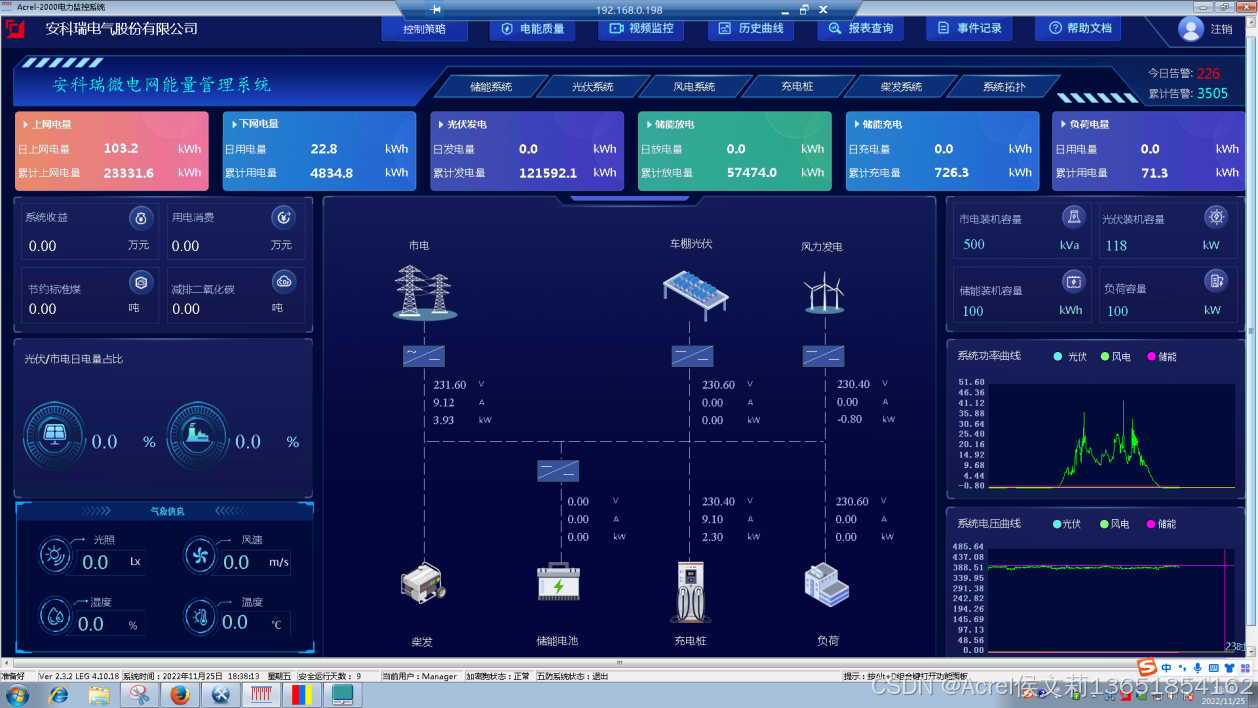

微电网能量管理系统人机界面友好，应能够以系统一次电气图的形式直观显示各电气回路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各回路断路器、隔离开关等合、分闸状态及有关故障、告警等信号。其中，各子系统回路电参量主要有：三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值；状态参数主要有：开关状态、断路器故障脱扣告警等。

系统应可以对分布式电源、储能系统进行发电管理，使管理人员实时掌握发电单元的出力信息、收益信息、储能荷电状态及发电单元与储能单元运行功率设置等。

系统应可以对储能系统进行状态管理，能够根据储能系统的荷电状态进行及时告警，并支持定期的电池维护。

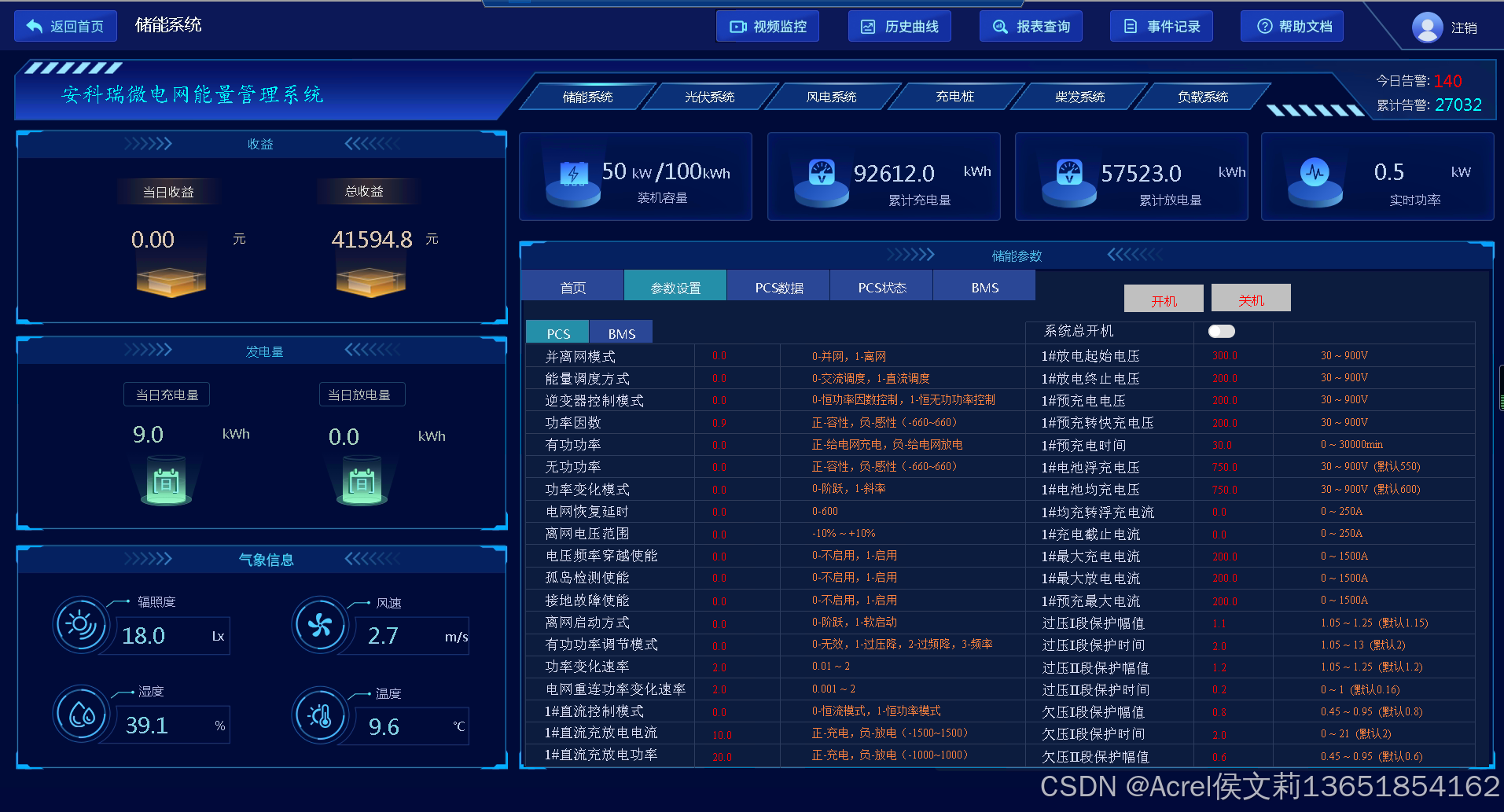

微电网能量管理系统的监控系统界面包括系统主界面，包含微电网光伏、风电、储能、充电桩及总体负荷组成情况，包括收益信息、天气信息、节能减排信息、功率信息、电量信息、电压电流情况等。根据不同的需求，也可将充电，储能及光伏系统信息进行显示。
