基于单片机的红外温度监测系统设计

最新推荐文章于 2025-03-22 15:25:33 发布

徐红华-

最新推荐文章于 2025-03-22 15:25:33 发布

阅读量841

点赞数 21

文章标签：单片机嵌入式硬件

本文链接：https://blog.csdn.net/2401_89338064/article/details/144323546

版权

一、引言

在《单片机技术及应用》这门课程的学习过程中，我深入探索了单片机在实际项目中的应用。其中，基于单片机的红外温度监测系统是一个非常有趣且实用的课题。通过这个系统的设计，我将课程中的多个知识点融会贯通，在此与大家分享一下设计思路与实现过程。

二、系统设计原理

1. 红外温度传感器：采用红外温度传感器来采集环境或物体的温度数据。它利用红外辐射原理，能够非接触地测量温度，具有响应快、精度较高等优点。传感器将采集到的温度信息转换为电信号输出。
2. 单片机选型：选用合适的单片机，如常用的 STC89C52 单片机。它具有丰富的外设接口和足够的计算能力来处理温度数据。其内部的定时器、中断等资源可以被有效利用，例如通过定时器设定数据采集的时间间隔，利用中断来处理传感器数据的接收等。
3. 数据处理与显示：单片机接收到传感器传来的电信号后，经过 A/D 转换（如果传感器输出的是模拟信号），将其转换为数字量。然后根据温度传感器的转换公式对数据进行处理，得到实际的温度值。处理后的温度值可以通过液晶显示屏（LCD）进行显示，方便用户直观地读取温度信息。

三、硬件设计

1. 电路连接：将红外温度传感器的输出引脚与单片机的相应输入引脚连接。确保连接的稳定性和正确性，同时要注意电平匹配等问题。例如，如果传感器输出的是 TTL 电平，可直接与单片机连接；若不是，则可能需要进行电平转换电路的设计。对于显示屏，根据其类型（如 1602 液晶显示屏），将其数据引脚、控制引脚与单片机的 I/O 口正确连接。
2. 电源电路：设计稳定的电源电路为整个系统供电。可以采用电池供电或者外接电源适配器，经过稳压芯片将电压稳定在单片机和其他芯片所需的工作电压，如 5V 或 3.3V。

四、软件设计

1. 初始化程序：在单片机程序的开头，对单片机的相关寄存器、定时器、中断等进行初始化设置。例如，设置定时器的工作模式和初值，确定中断的触发方式和优先级等。
2. 数据采集与处理程序：编写程序实现从红外温度传感器读取数据，按照数据处理算法将原始数据转换为温度值。在这个过程中，可能需要运用到单片机的数学运算指令和数据存储功能。
3. 显示程序：将处理好的温度值通过显示屏显示出来。这涉及到对显示屏的驱动程序编写，根据显示屏的控制指令集，将温度数据逐位发送到显示屏上进行显示。

五、系统调试

在完成硬件和软件的设计后，进行系统调试是关键步骤。通过调试工具，如示波器、万用表等，检查硬件电路的连接是否正确，各芯片工作是否正常。在软件调试方面，利用单片机开发环境的调试功能，单步执行程序，查看变量的值，检查程序流程是否正确，尤其是数据采集、处理和显示部分的逻辑是否准确。

六、系统软件设计

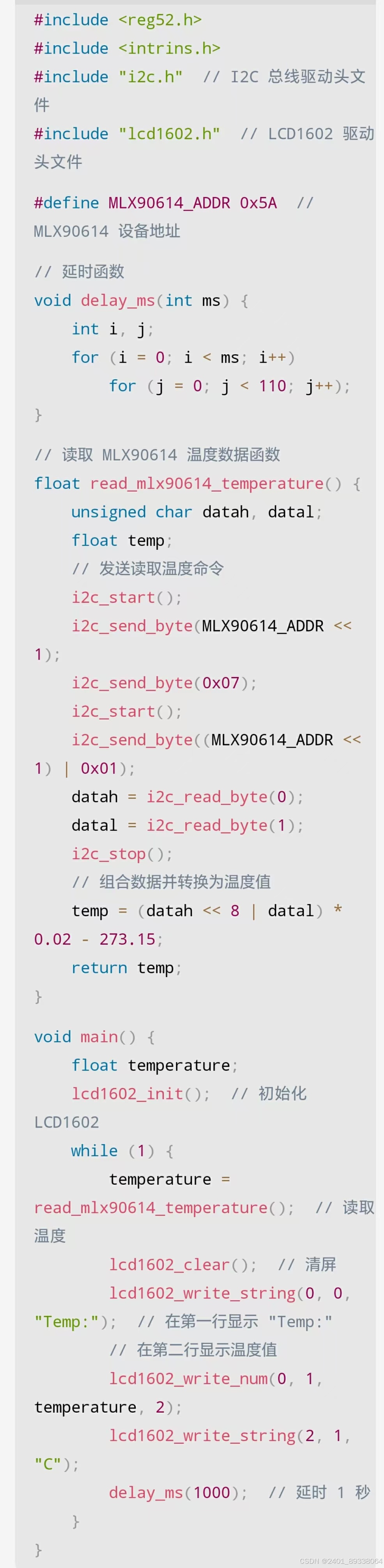

1.主程序流程

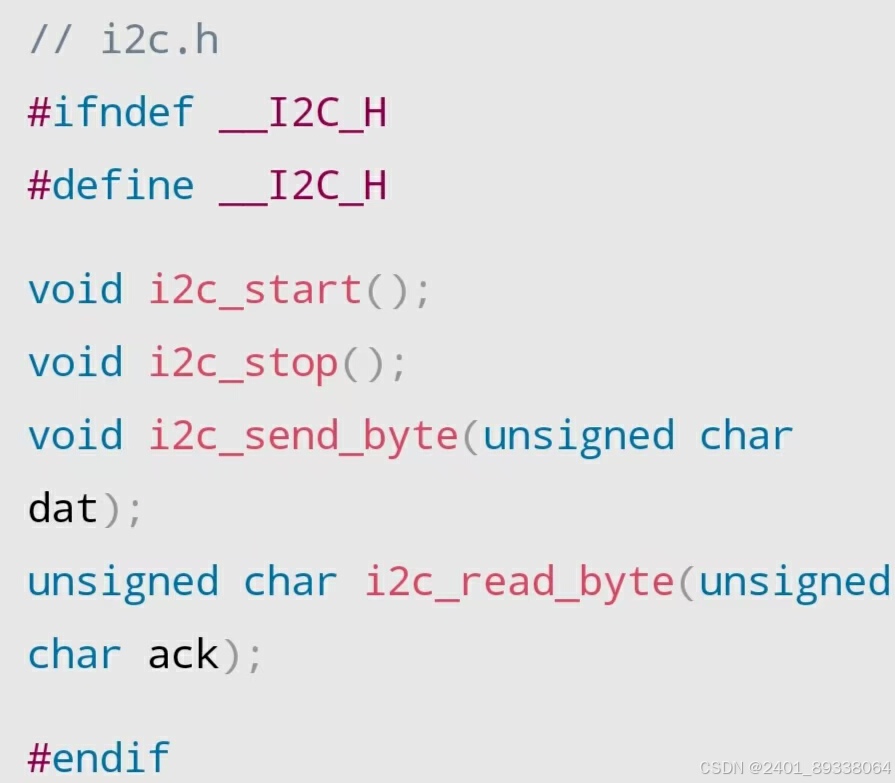

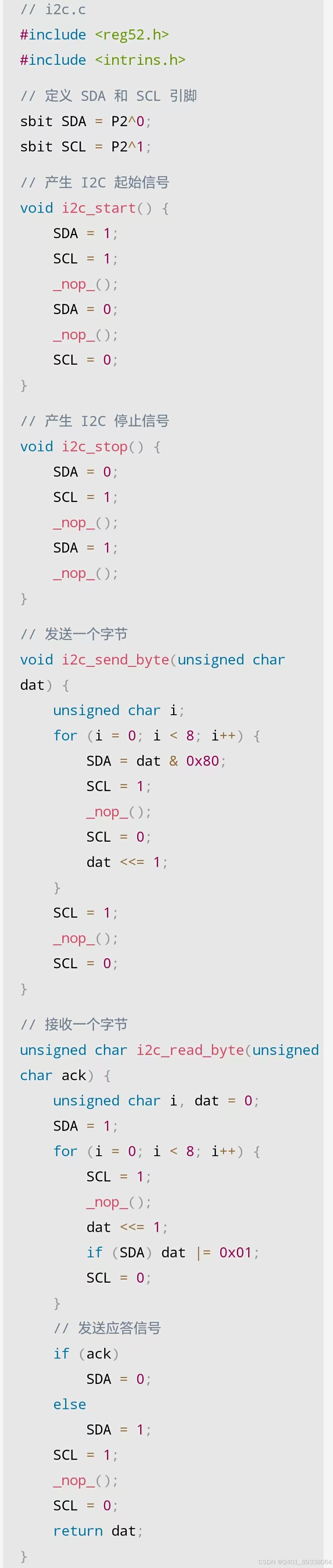

2.I2C总线驱动程序

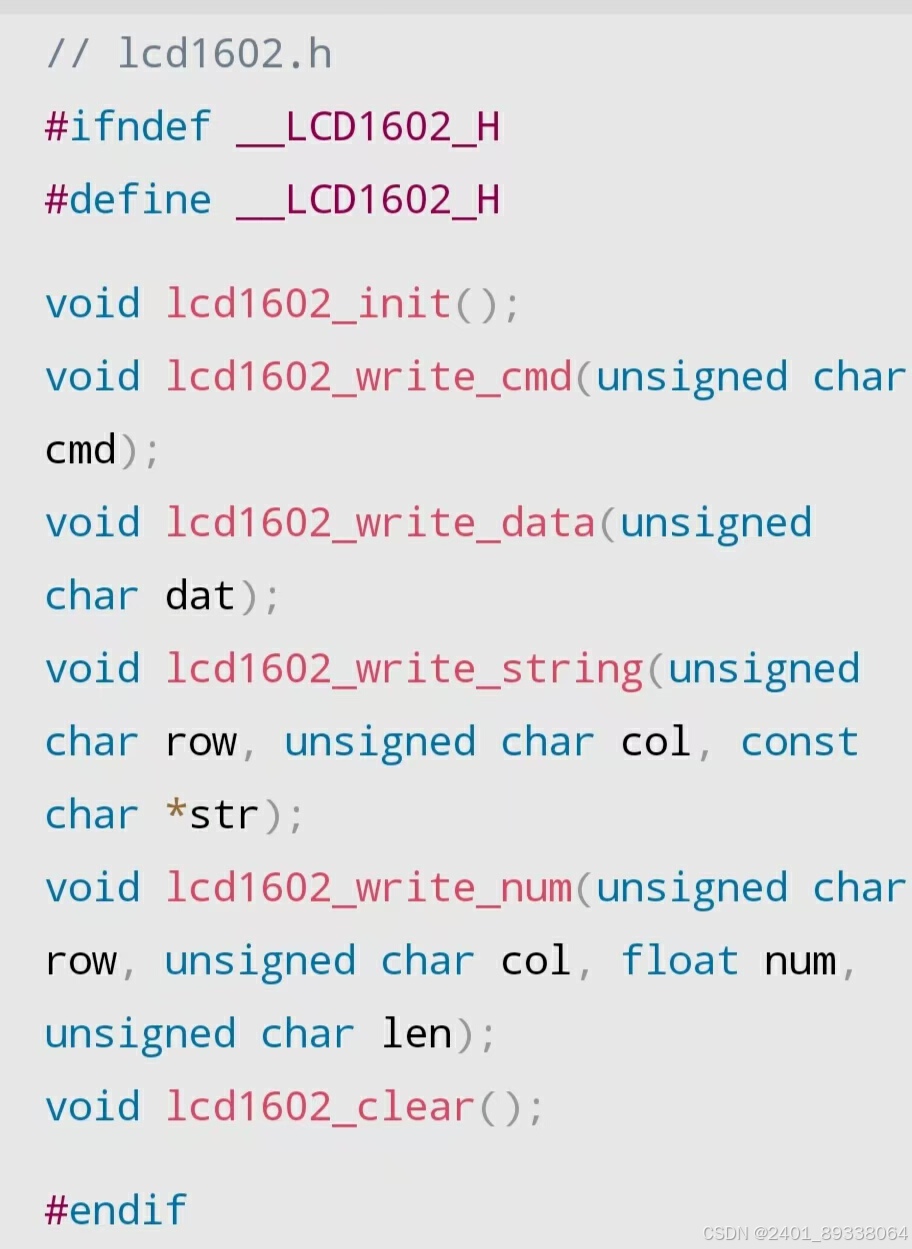

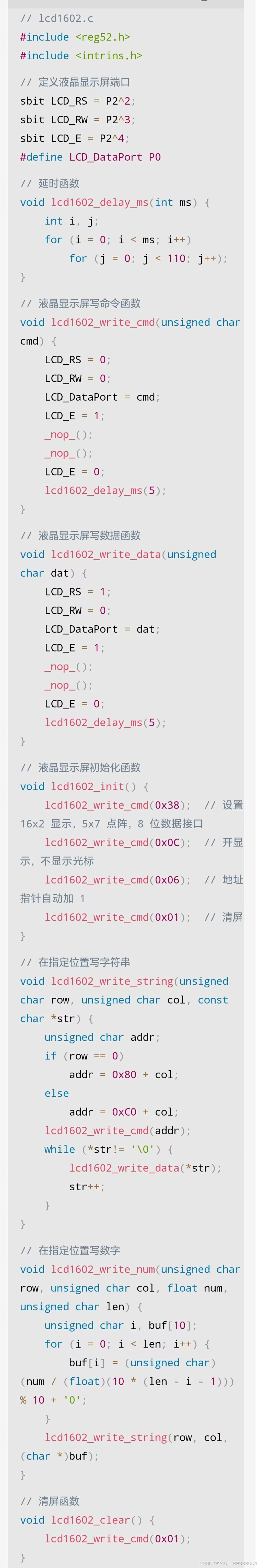

3.LCD1602驱动程序（lcd1602.c和lcd1602.h)

七、总结

通过基于单片机的红外温度监测系统的设计，我对《单片机技术及应用》课程中的单片机原理、外设接口、程序设计等知识点有了更深入的理解和掌握。这个系统不仅可以应用在环境温度监测、工业温度控制等领域，也为进一步学习更复杂的单片机应用系统奠定了坚实的基础。在设计过程中遇到的各种问题和解决方法，都将成为我今后学习和实践中的宝贵经验。
