华为HCIA配置简单的网络拓扑图

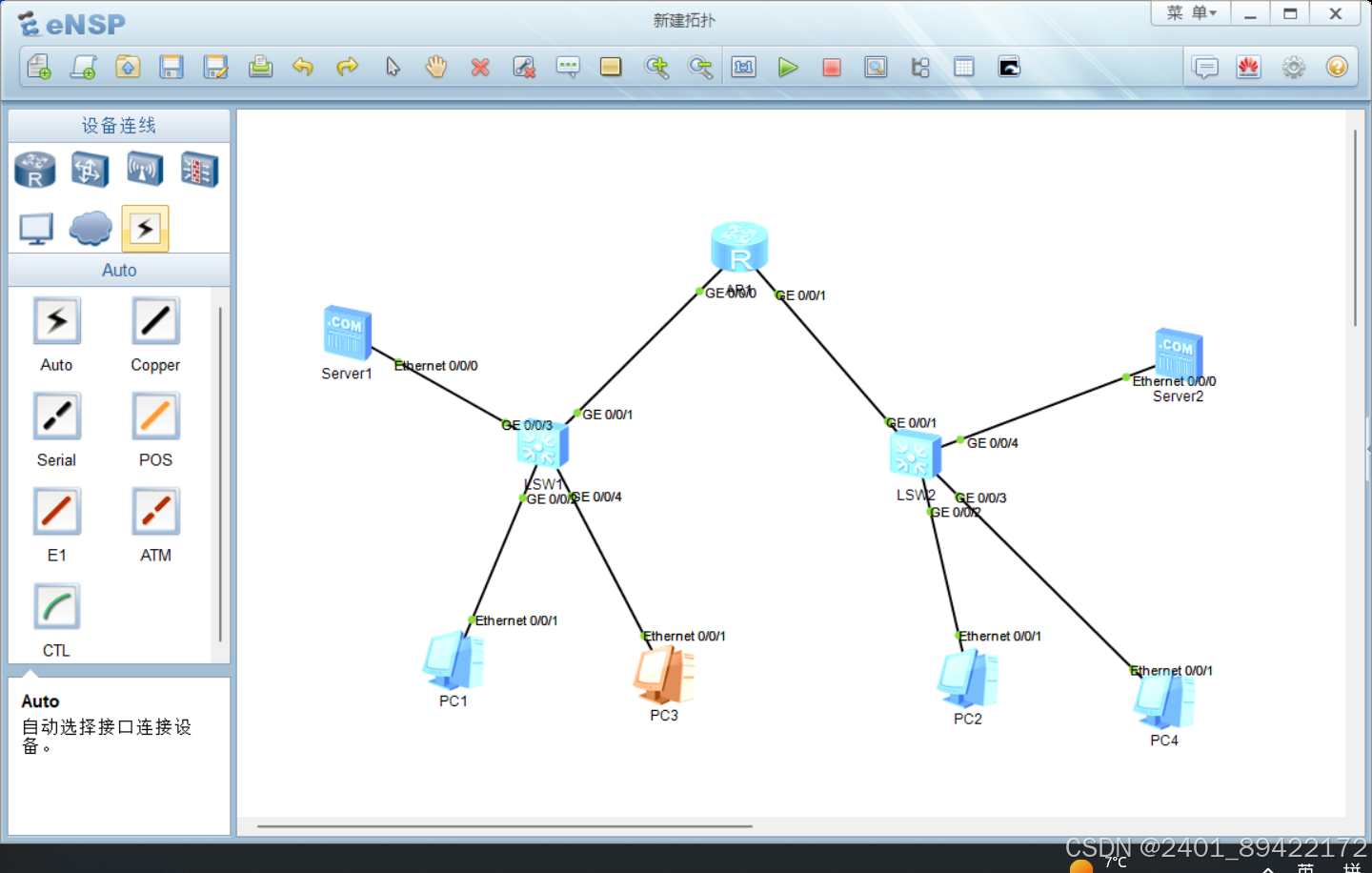

运用ensp自带的路由器、交换机、服务器及pc组建一个简单的网路拓扑将设备全部启动，使不同服务器之间能够相互ping通

点击路由器进入视图，使用system-view进入系统视图，然后使用sysname将路由器改名，以防止路由器过多导致弄混。

 之后使用interface gigabitethernet 0/0/0进入接口，再使用IP address192.168.1.1 24配置该路由器接口的IP地址，0/0/1接口同理

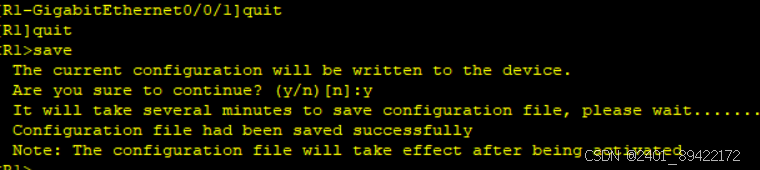

然后使用quit退出到用户视图，使用save将上述操作保存

路由器配置完成

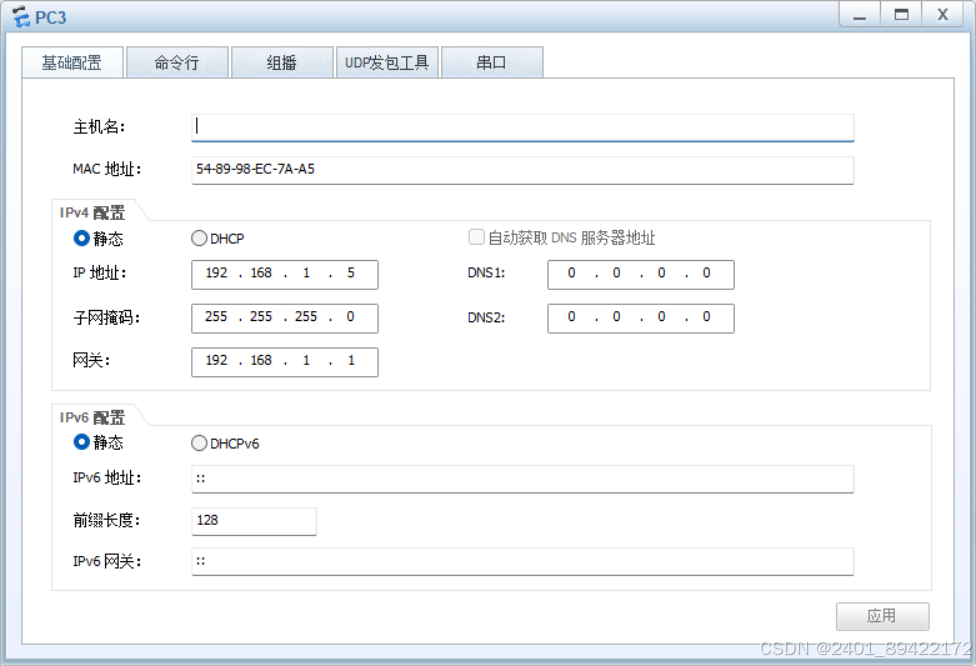

将四台pc分别配上各自的地址，网关与对应的路由器接口地址相同，然后点击应用进行保存

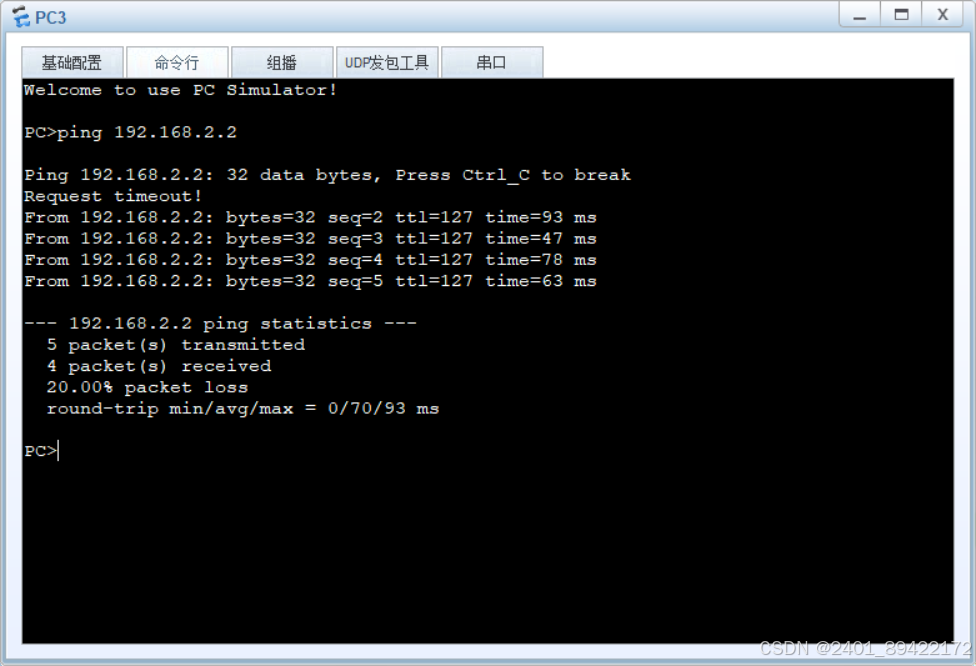

全部配置完成后，使用pc3去ping pc2，发现可以ping通，即已全部完成。
