电科星拓I2C热插拔缓冲芯片INTL9511介绍

I2C热插拔缓冲芯片的引入

随着电子设备的多样化发展，尤其是在嵌入式系统、物联网和智能硬件等领域，热插拔（Hot-Swap）功能变得越来越重要。所谓热插拔，指的是在系统通电的情况下插入或移除设备。I2C总线作为一种广泛应用于嵌入式系统和各种电子设备之间数据传输的串行通信协议，在热插拔应用场景中，可能会导致总线冲突、信号干扰、数据丢失、损坏主控设备或从设备等问题。为了保障在热插拔场景下I2C总线的稳定性和数据完整性，需要使用热插拔缓冲芯片来解决设备插拔而引起的电气冲击和总线冲突，确保系统在设备插拔时仍能保持可靠的通信和稳定的工作状态。

I2C热插拔缓冲芯片的作用

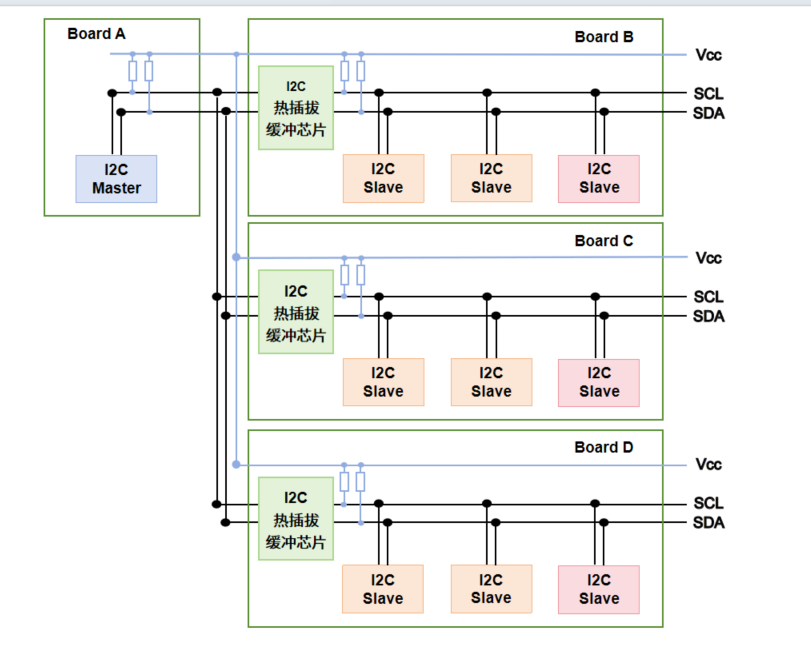

I2C热插拔缓冲芯片（Hot-Swap Buffer Chip）是专为支持I2C总线在设备热插拔过程中稳定运行而设计的电子元件。它提供电气隔离、信号重定向和电流限制等功能，对连接在I2C总线上的设备进行热拔插时起缓冲和保护作用，避免信号冲突、通信错误或总线崩溃，保障I2C总线的稳定性。

I2C热插拔缓冲芯片选型关键点

• 电压范围：确保选择的芯片的工作电压范围应覆盖实际应用中的需求。例如，若系统需要支持2.3V与5.5V之间的通信，应选用能够覆盖该电压范围的热插拔缓冲芯片，以保证设备间的兼容性。

• 数据传输速率：不同热插拔缓冲芯片的I2C通信速率可能有所不同。选择满足设备需求的通信速率的芯片，确保数据传输足够快速和稳定。

• 工作温度范围：在恶劣环境（如工业或汽车电子领域）中运行的设备，建议选择具有宽工作温度范围的热插拔缓冲芯片，以增强系统稳定性。

• 功耗管理：芯片是否支持低功耗模式，支持在I2C总线空闲时可进入关断模式降低功耗。

电科星拓I2C热插拔缓冲芯片

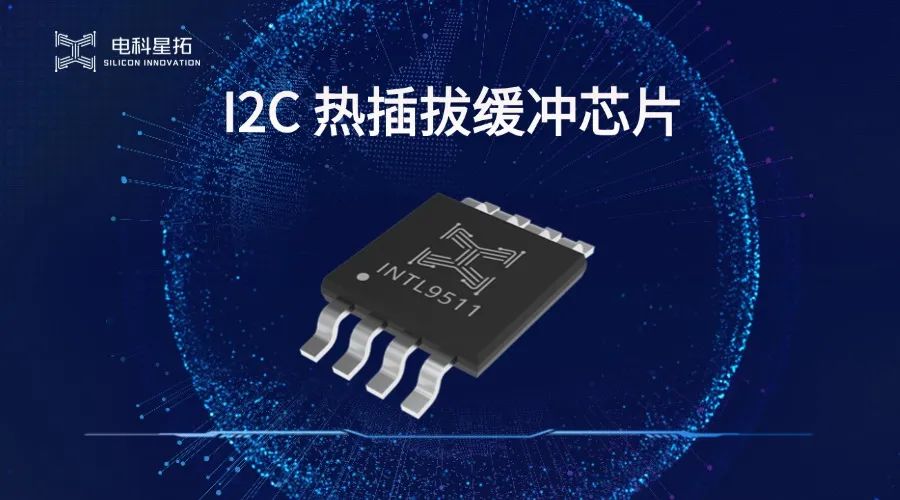

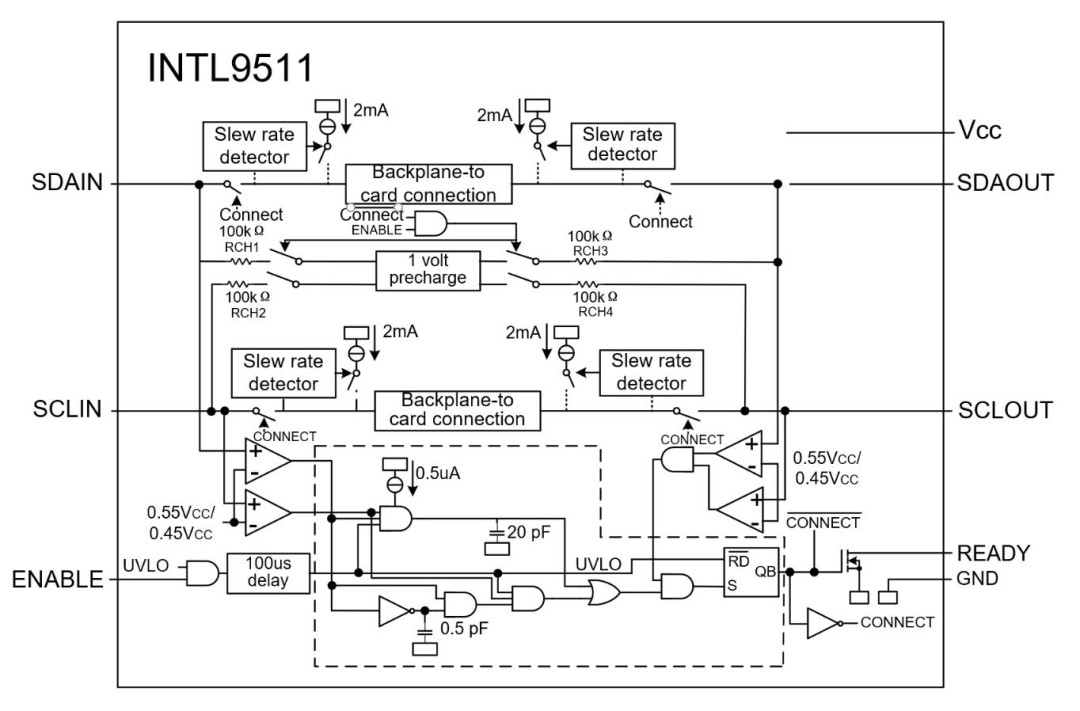

INTL9511是一款I2C总线热插拔缓冲器，支持将I/O卡插入带电背板中，而不会损坏数据和破坏时钟线路。控制电路可防止背板侧I2C线路（输入）直接与板卡侧 I2C线路（输出）相连接（直到背板上出现停止命令或总线空闲情况为止），而不会在板卡上发生总线帧错误的情况。当I2C总线空闲时，可通过将EN引脚设置为低电平将INTL9511置于关断模式，从而降低功耗。当EN被拉高时，INTL9511将恢复正常运行。

【产品特性】

• 支持I2C总线标准模式和快速模式，双向数据传输；

• 支持所有SDA和SCL线路上的1V预充电，防止热插拔损坏；

• 支持掉电后I2C管脚高阻态；

• 支持时钟拉伸、仲裁和同步；

• 工作电压：2.3V～5.5V；

• 温度范围：-40℃~85℃；

• 封装：MSOP8。

电科星拓I2C接口芯片系列

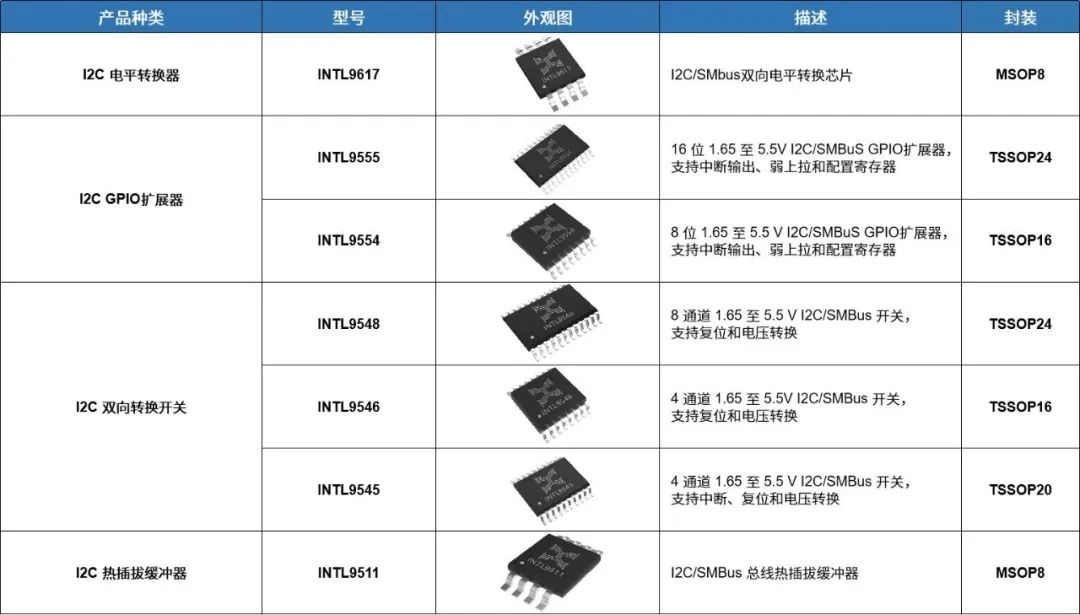

目前，电科星拓已量产了多款I2C接口系列芯片，实现了电平转换、GPIO扩展、双向转换开关和热插拔缓冲的四大功能全覆盖，具体型号如下：

电科星拓的I2C接口系列芯片凭借其卓越的性能、可靠的品质，已经被广泛应用在服务器、存储阵列、交换机和工业设备中，实现平稳可靠的数据传输。

如有样品需求，请联系当地销售人员。

更多产品信息，请查阅产品手册
