先看笔者最终实现效果视频：

流体箭头迹线视频

流体仿真迹线流动图

流体仿真截面迹线

一、前期准备Creo三维建模

（一）几何模型建立

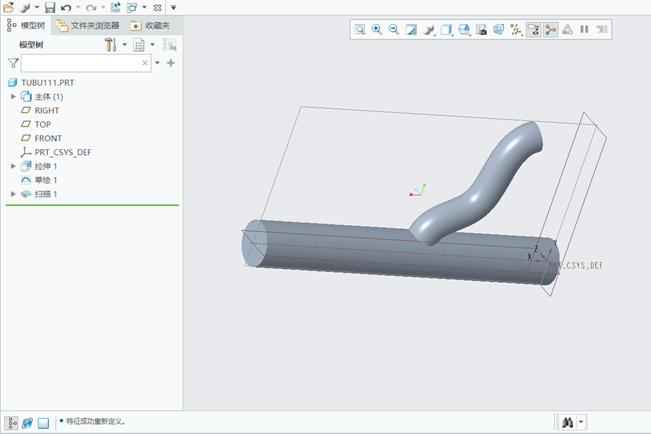

使用 Creo 软件构建管道三维几何模型，精确设定管道的管径、长度、走向以及可能存在的弯头、三通、阀门等部件的几何参数。确保模型能够准确反映实际管道系统的结构特征，为后续模拟提供可靠的几何基础。在建模过程中，严格遵循实际工程图纸的尺寸和精度要求，对复杂部件进行合理的细节处理，例如对弯头的曲率半径、三通的支管角度等关键参数进行精确设置。

（二）几何模型处理

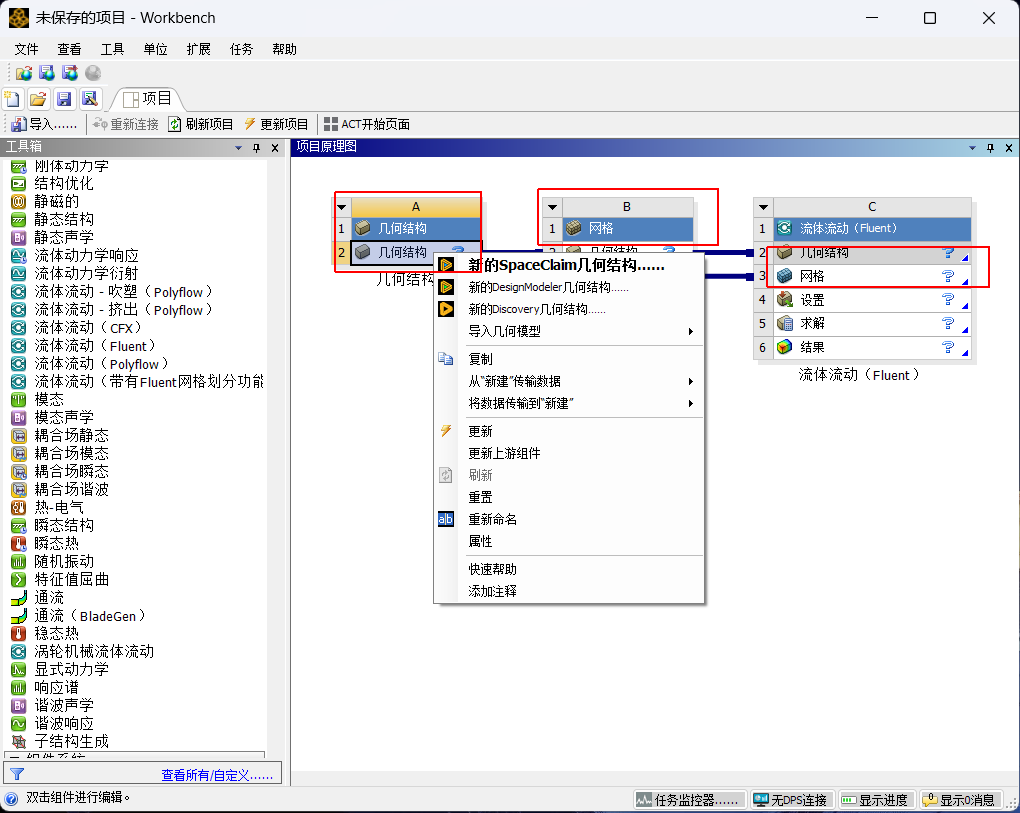

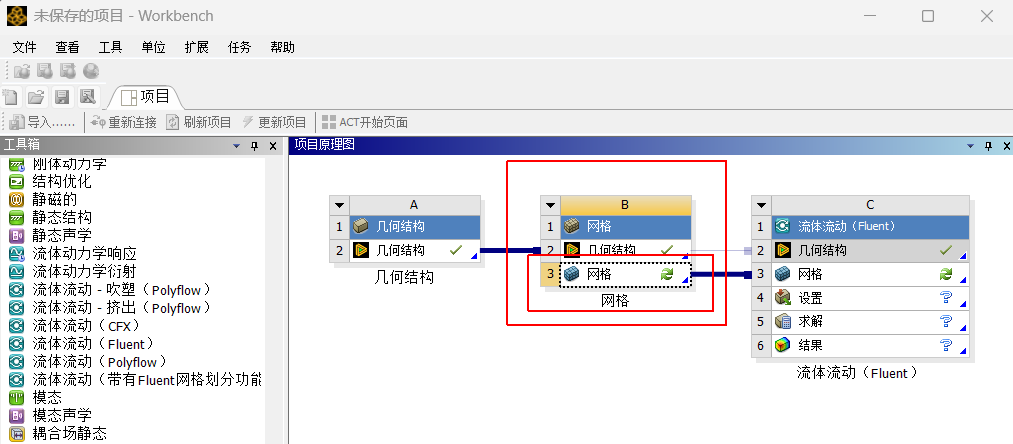

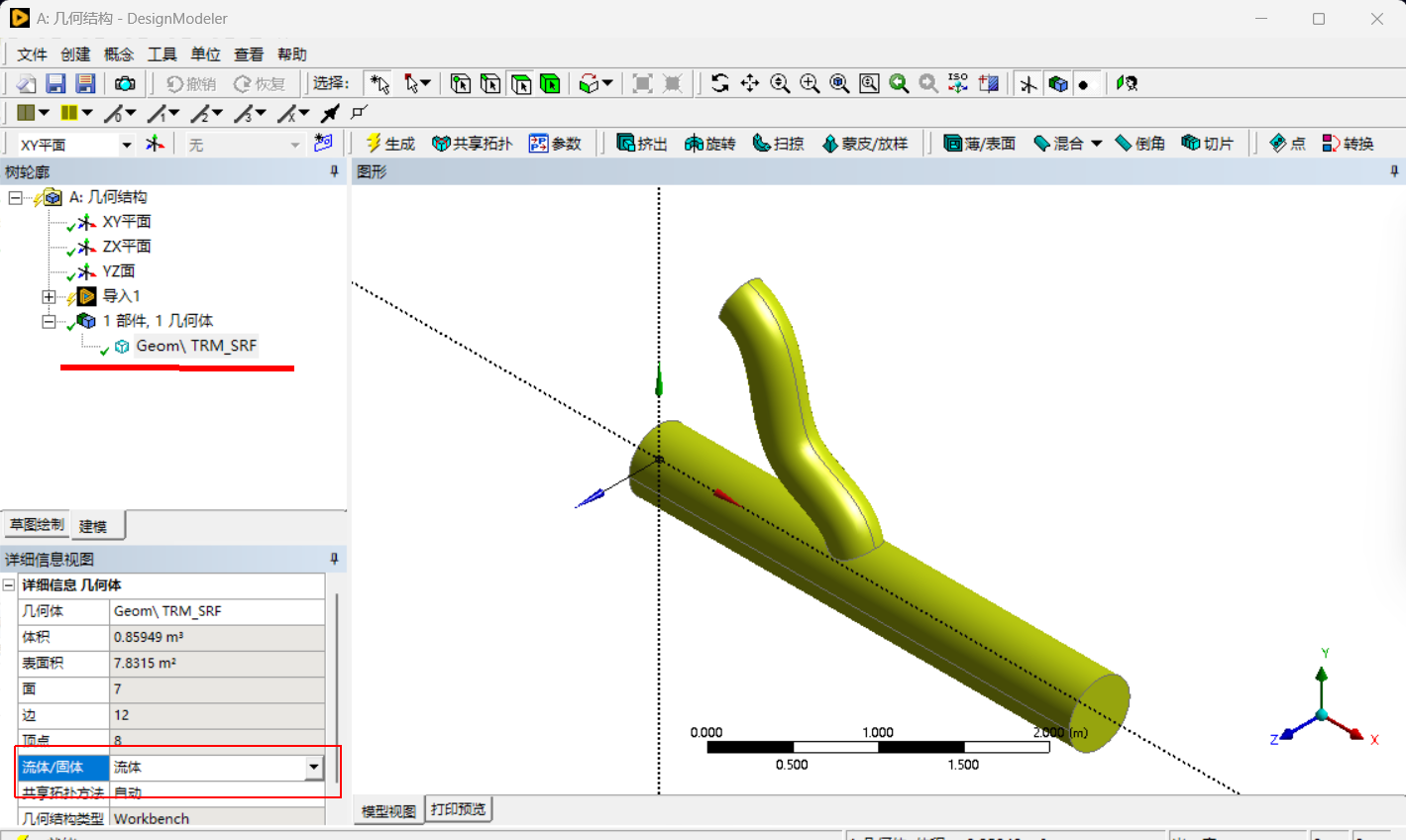

将 Creo 创建的三维模型保存为通用的几何格式，如 STEP、IGES 等，以便导入 Ansys Workbench。在导入前，检查模型是否存在几何缺陷，如缝隙、重叠、面缺失等，并使用 Ansys Geometry 模块进行修复。对于影响网格划分和计算精度的细微特征，如小的倒角、凸台等，可根据模拟需求进行适当简化，以提高后续网格划分的质量和计算效率

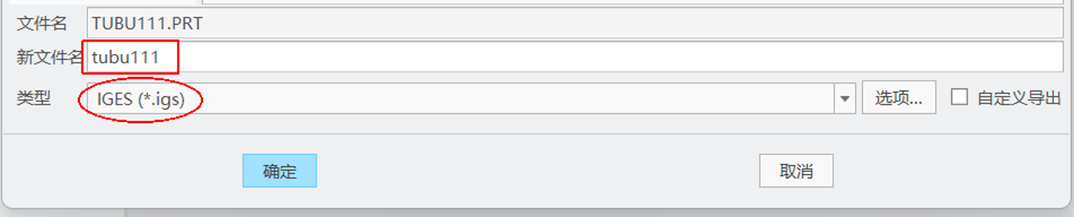

绘制好后另存为IGS格式文件；便于ANSYS打开；

二、网格划分

（一）网格类型选择

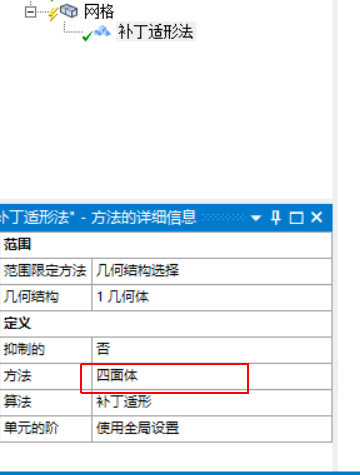

根据管道几何模型的复杂程度和模拟精度要求，选择合适的网格类型。对于结构规则的直管段，可采用结构化网格，以提高网格质量和计算效率；对于包含弯头、三通等复杂结构的区域，采用非结构化网格，以更好地适应几何形状。在 Ansys Meshing 模块中，首先对整个模型进行区域划分，将直管段和复杂结构部分分别划分不同的网格区域，以便针对性地设置网格参数。

（二）网格参数设置

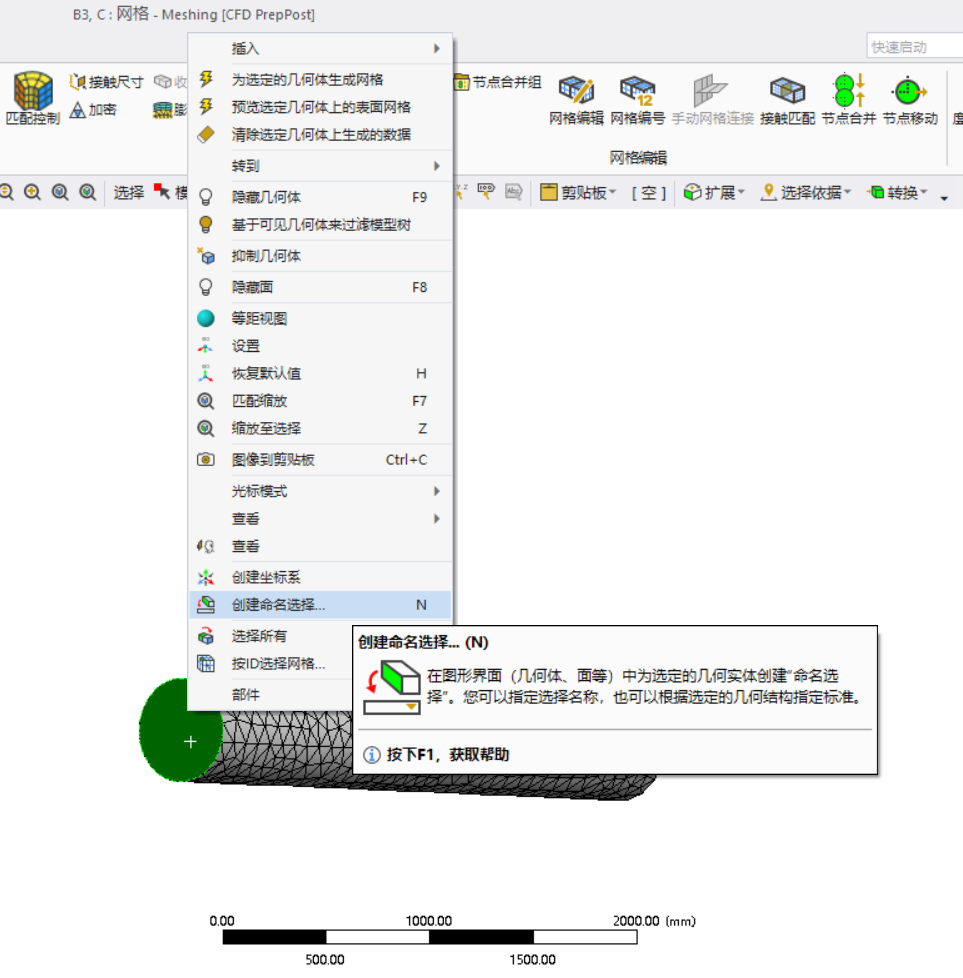

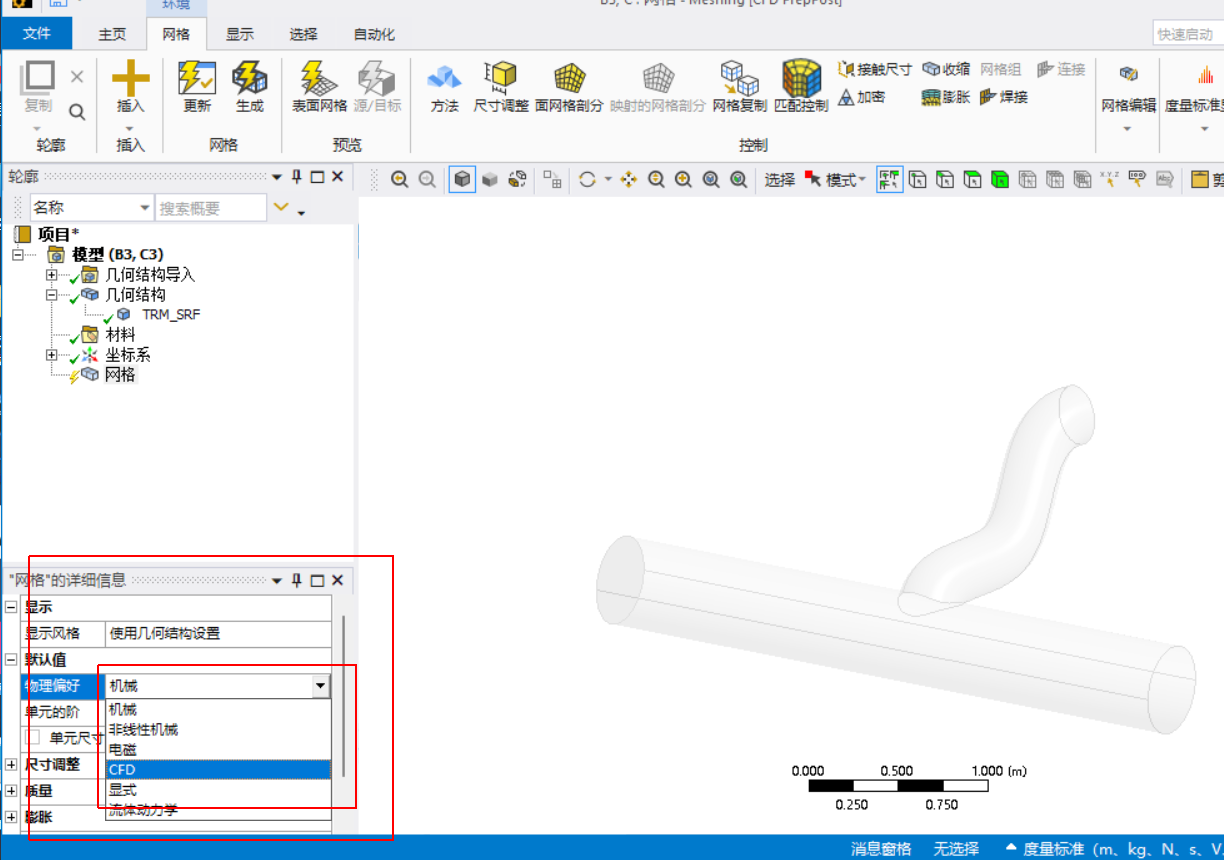

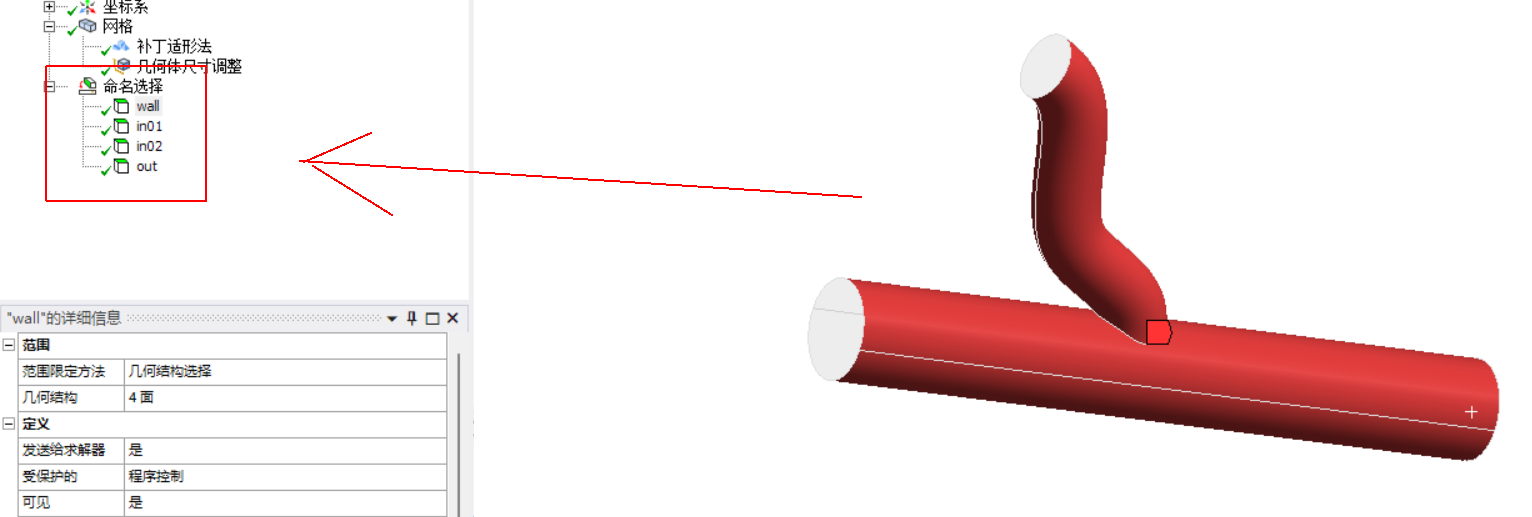

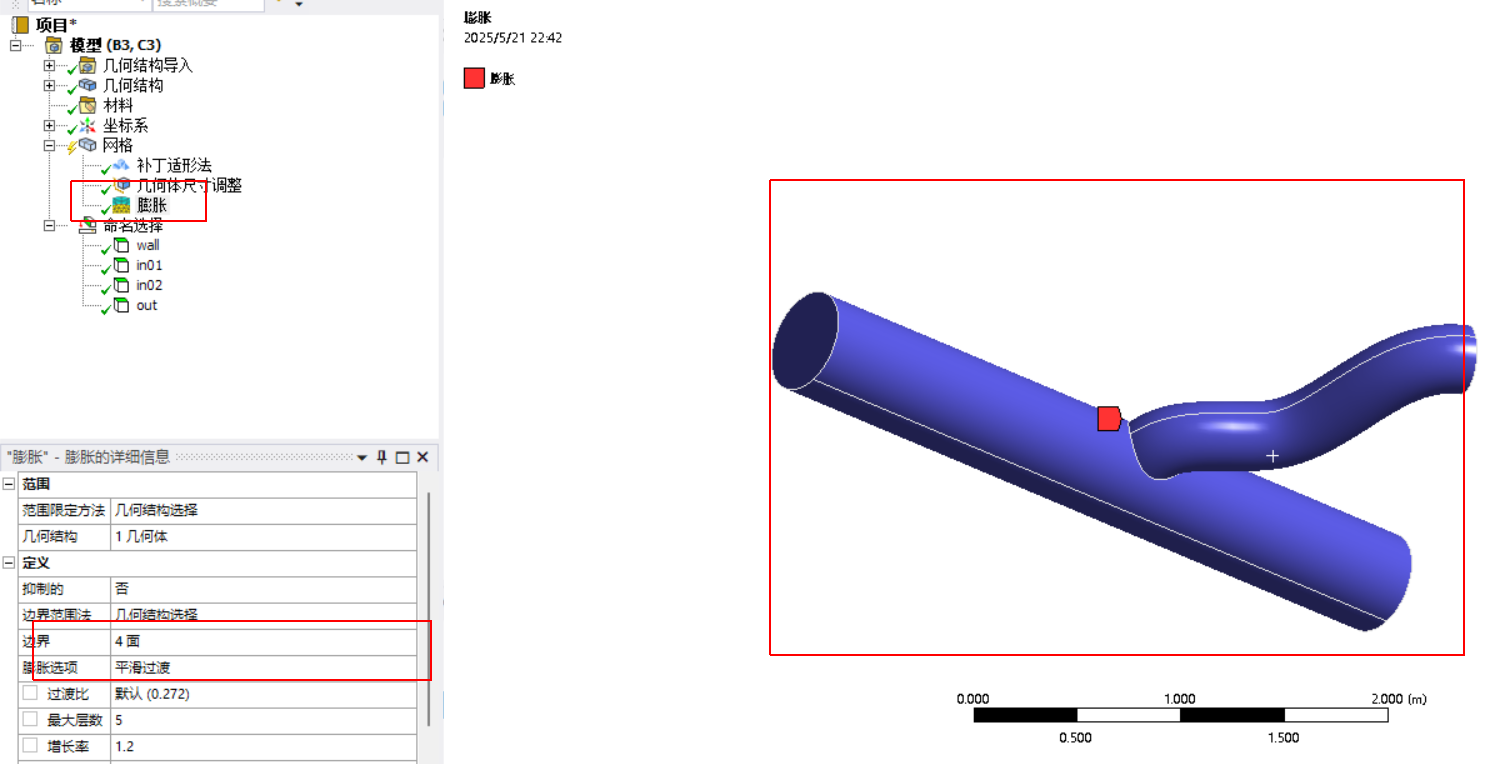

设置网格尺寸，对管道壁面附近区域进行网格加密，以捕捉边界层内的流动和腐蚀特性。通常采用边界层网格设置，定义边界层的层数、增长率和厚度，确保能够准确模拟壁面附近的流体流动和物质传输过程。对于湍流流动模拟，根据湍流模型的要求，设置合适的近壁面处理方式，如标准壁面函数或增强壁面函数，并确保 y + 值在合适的范围内。同时，对整个模型的网格进行光顺和检查，确保网格质量指标（如 Aspect Ratio、Skewness 等）满足模拟要求。

（三）网格生成与检查

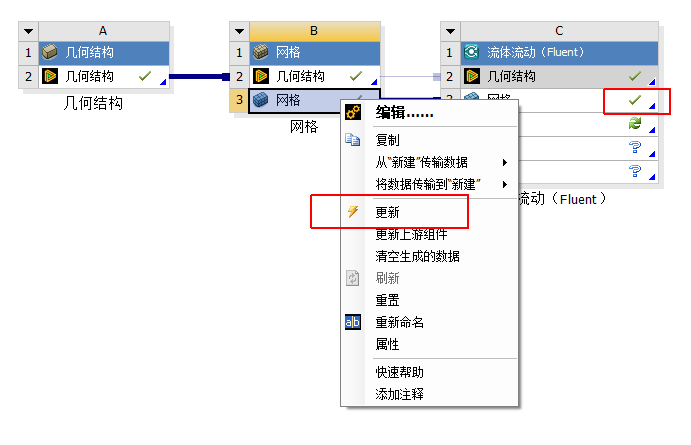

点击网格生成按钮，生成管道流体区域的网格。生成完成后，使用网格检查工具对网格质量进行评估，查看网格的连通性、节点数量、单元数量等信息。对于质量较差的网格单元，如严重扭曲的三角形或四面体单元，进行局部网格细化或重新划分，直至网格质量满足模拟要求。确保网格在计算域内分布合理，既能保证计算精度，又不会导致计算资源的过度消耗。

三、材料与边界条件设置

（一）材料定义

在 Ansys Fluent 中，定义流体介质的材料属性，包括密度、粘度、腐蚀性成分（如 H+、Cl - 等）的浓度、扩散系数等。对于管道壁面材料，定义其物理属性（如密度、导热系数、弹性模量等）和化学属性（如腐蚀反应的动力学参数、钝化膜特性等）。如果模拟中考虑多相流（如气液两相流），还需定义各相的材料属性和相界面的相互作用参数。根据实际工程中使用的流体和管道材料，准确输入相应的材料参数，确保材料模型能够真实反映实际情况。

（二）边界条件设置

入口边界条件：根据实际流动情况，设置入口的流速、流量或压力。

出口边界条件：通常采用压力出口边界条件，设置出口处的静压值。

壁面边界条件：设置管道壁面为无滑移边界条件，即壁面处流体速度为零。

（一）求解器选择

在 Ansys Fluent 中，根据流动的类型（稳态或瞬态）、压缩性（可压缩或不可压缩）等因素，选择合适的求解器。对于大多数管道流体冲刷腐蚀模拟，通常采用压力基求解器，适用于不可压缩或低速可压缩流动。在求解器设置中，选择合适的离散格式，如压力插值采用 PISO 算法或 SIMPLE 算法，对流项采用二阶迎风差分格式，以提高计算精度和稳定性。根据流动的复杂程度和计算精度要求，合理选择求解器和离散格式，确保计算过程的收敛性和结果的准确性。

（二）初始条件设置

设置计算域的初始条件，如初始压力、速度、温度、腐蚀性成分浓度等。通常采用均匀初始条件，即整个计算域内的初始参数均匀分布。对于瞬态模拟，还需定义初始条件随时间的变化规律。在设置初始条件时，尽量接近实际工况的初始状态，以减少计算的迭代次数和收敛时间。

（三）迭代计算

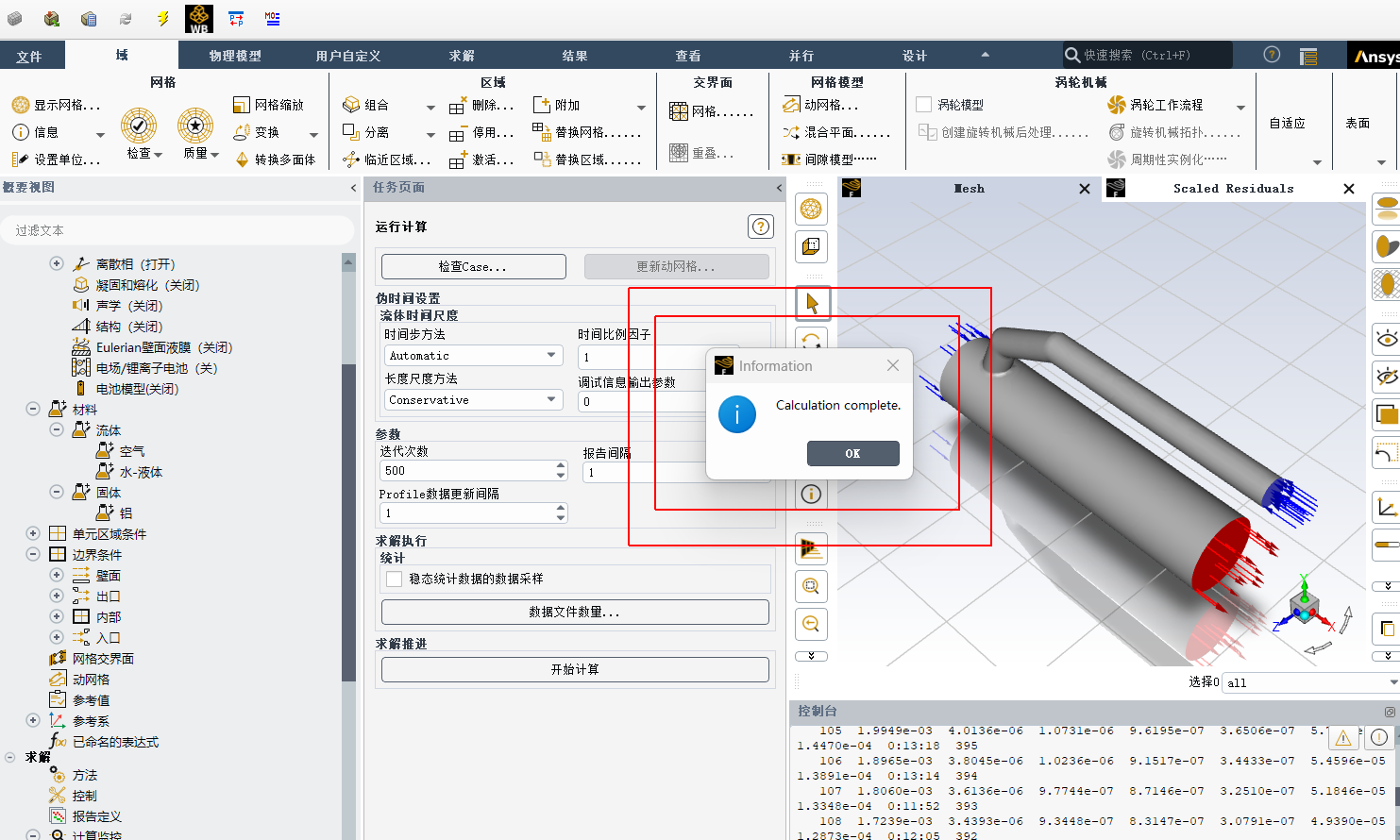

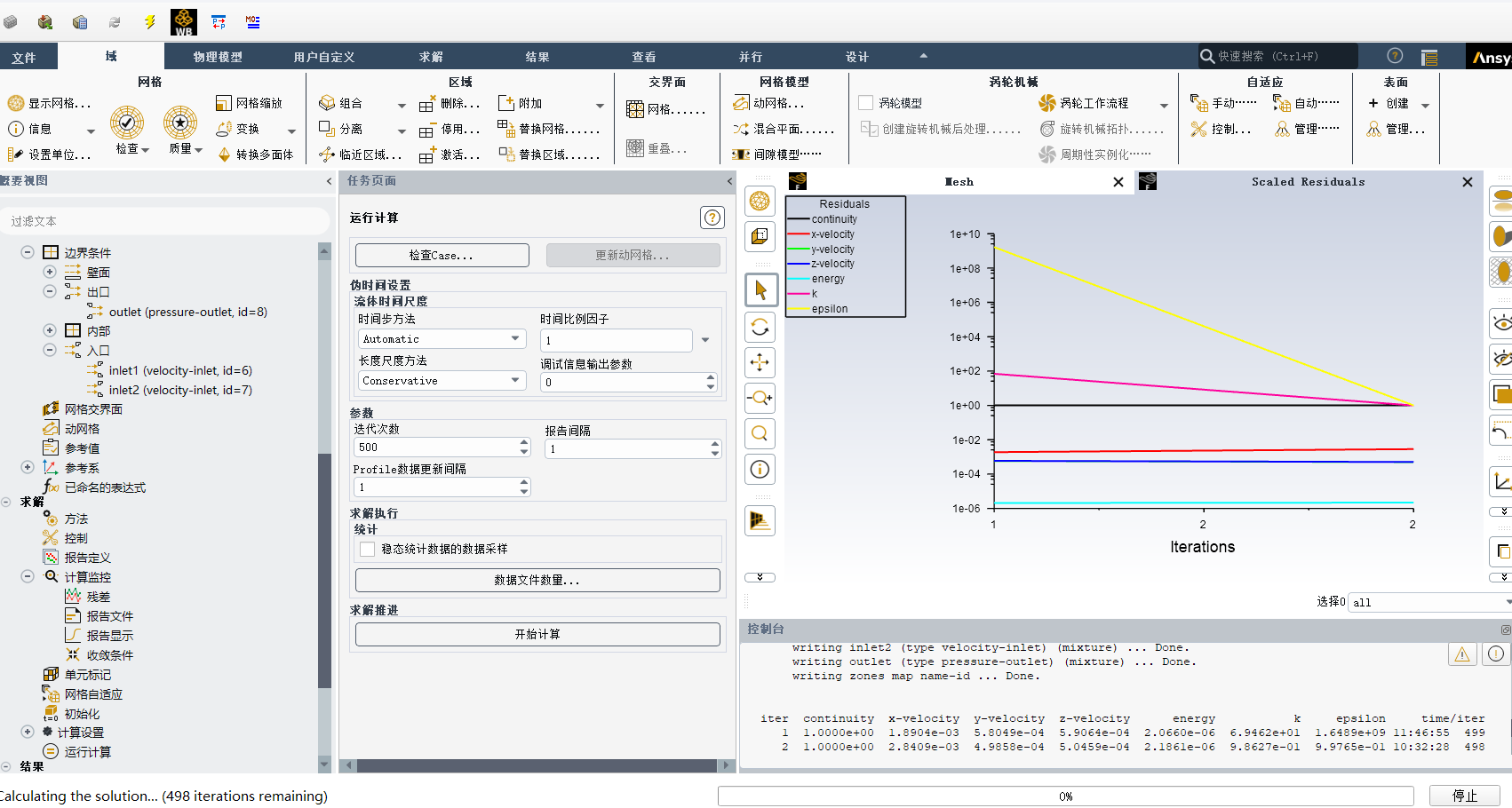

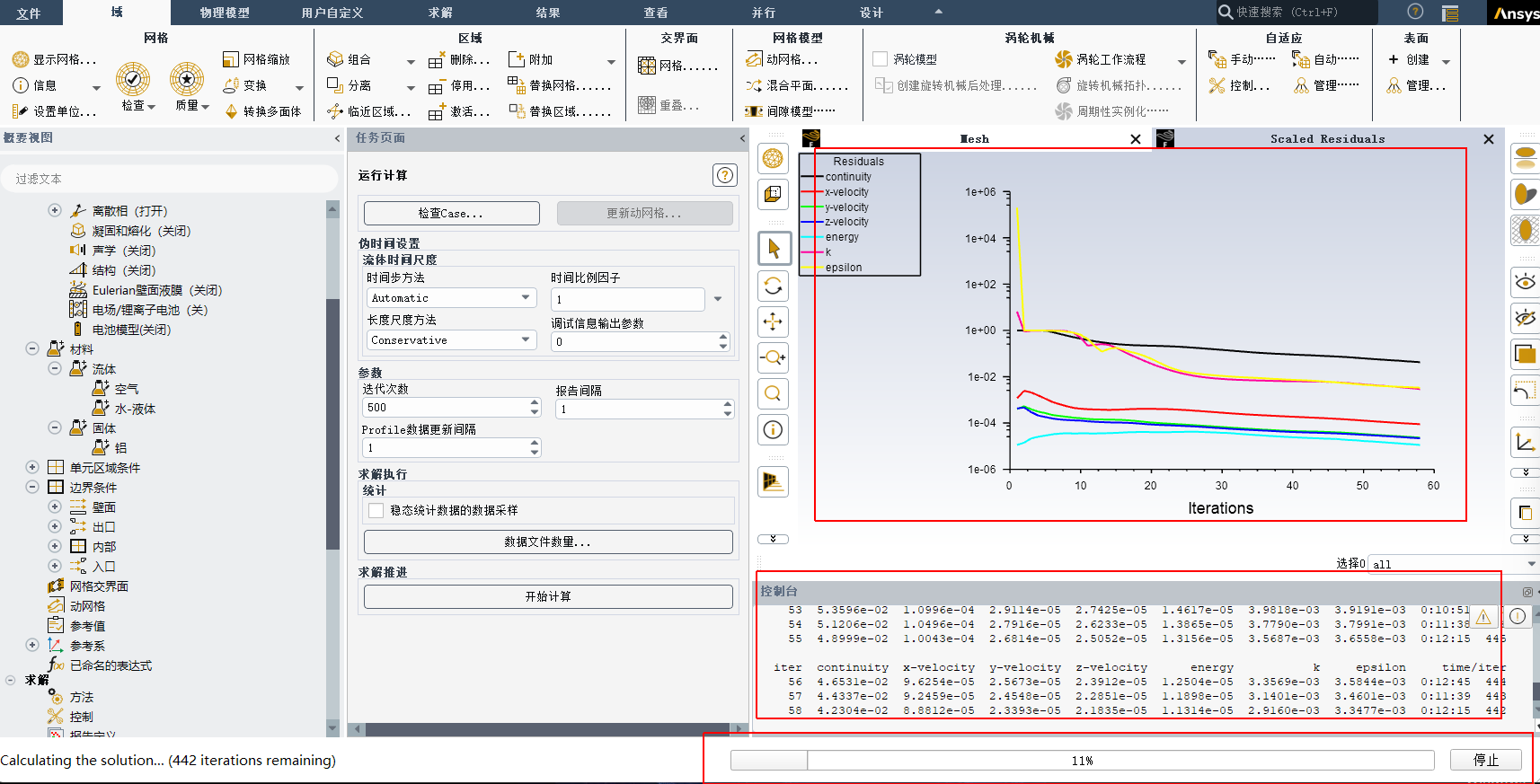

设置迭代次数和收敛准则，开始迭代计算。在计算过程中，实时监控残差曲线（如连续性方程、动量方程、能量方程、组分传输方程的残差）和关键物理量（如壁面腐蚀速率、管道进出口流量、压力降等）的变化。当残差曲线趋于平稳并低于设定的收敛阈值（如 10^-4 或 10^-5），且关键物理量的变化率较小，认为计算达到收敛。如果计算过程中出现残差发散或不收敛的情况，需检查网格质量、边界条件设置、模型参数等，进行相应的调整后重新计算。在迭代计算过程中，合理设置计算资源（如 CPU 核心数、内存分配等），以提高计算效率。

六、结果后处理与分析

（一）可视化处理

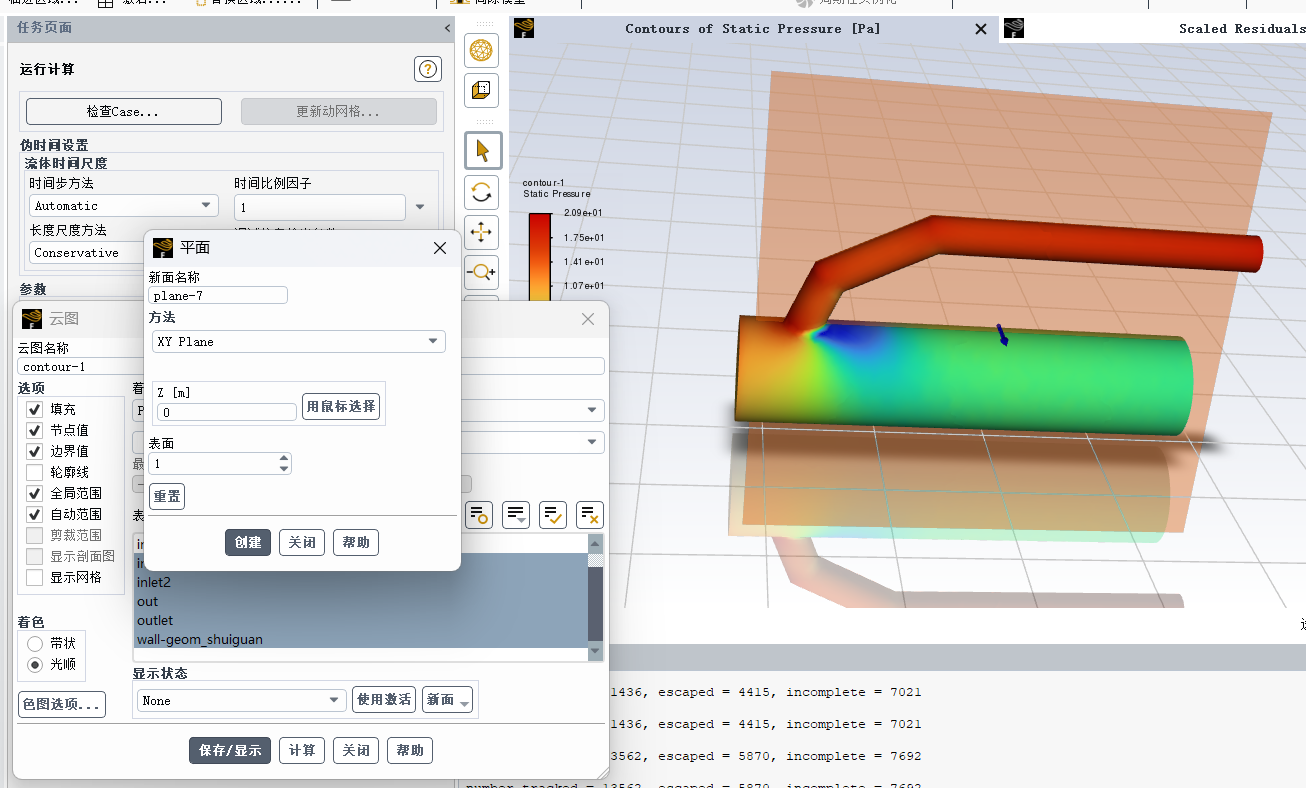

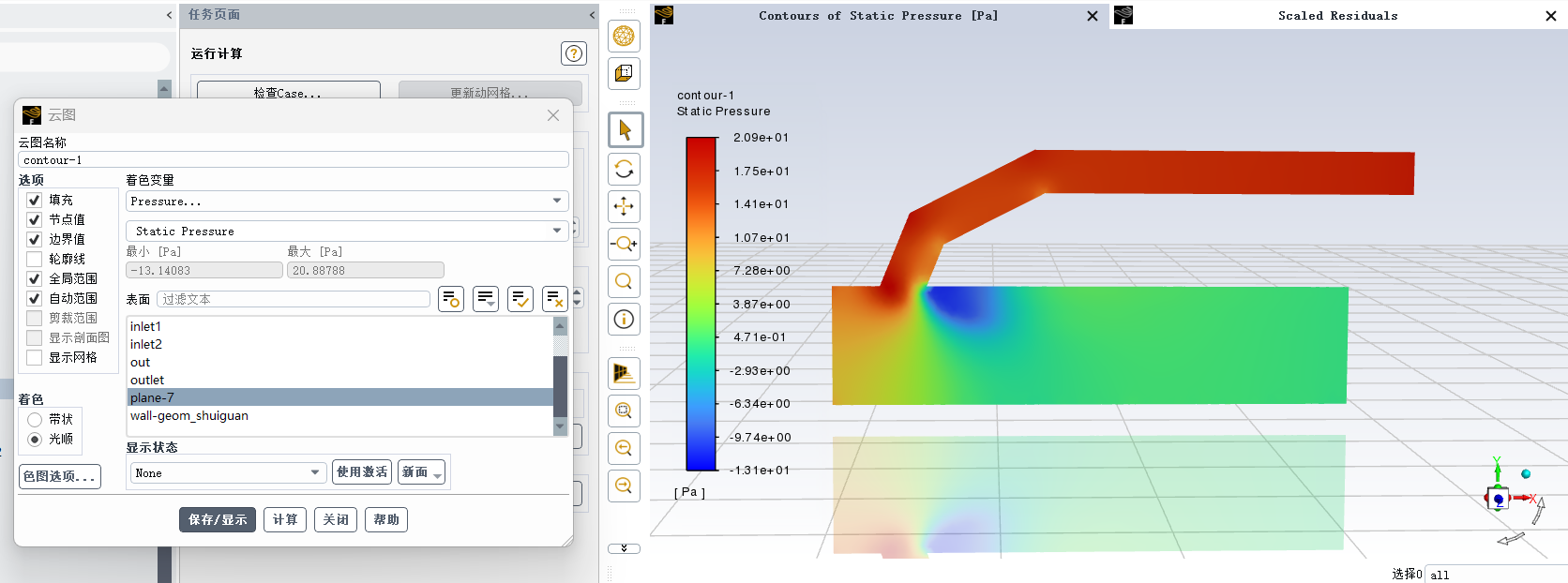

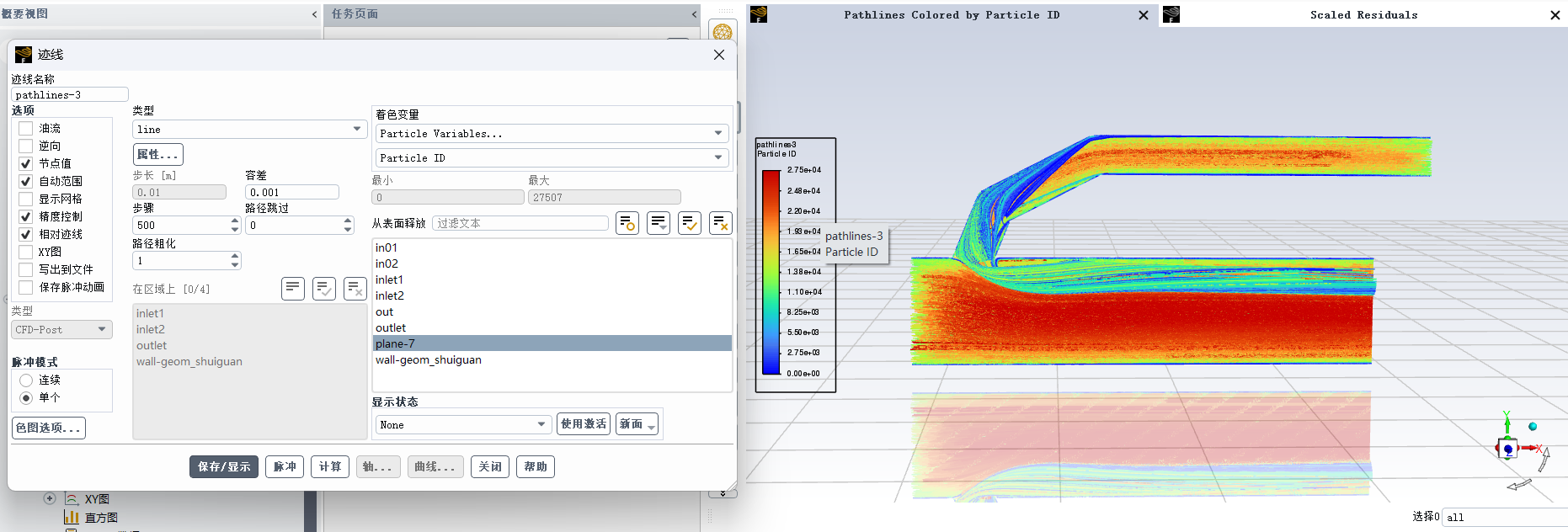

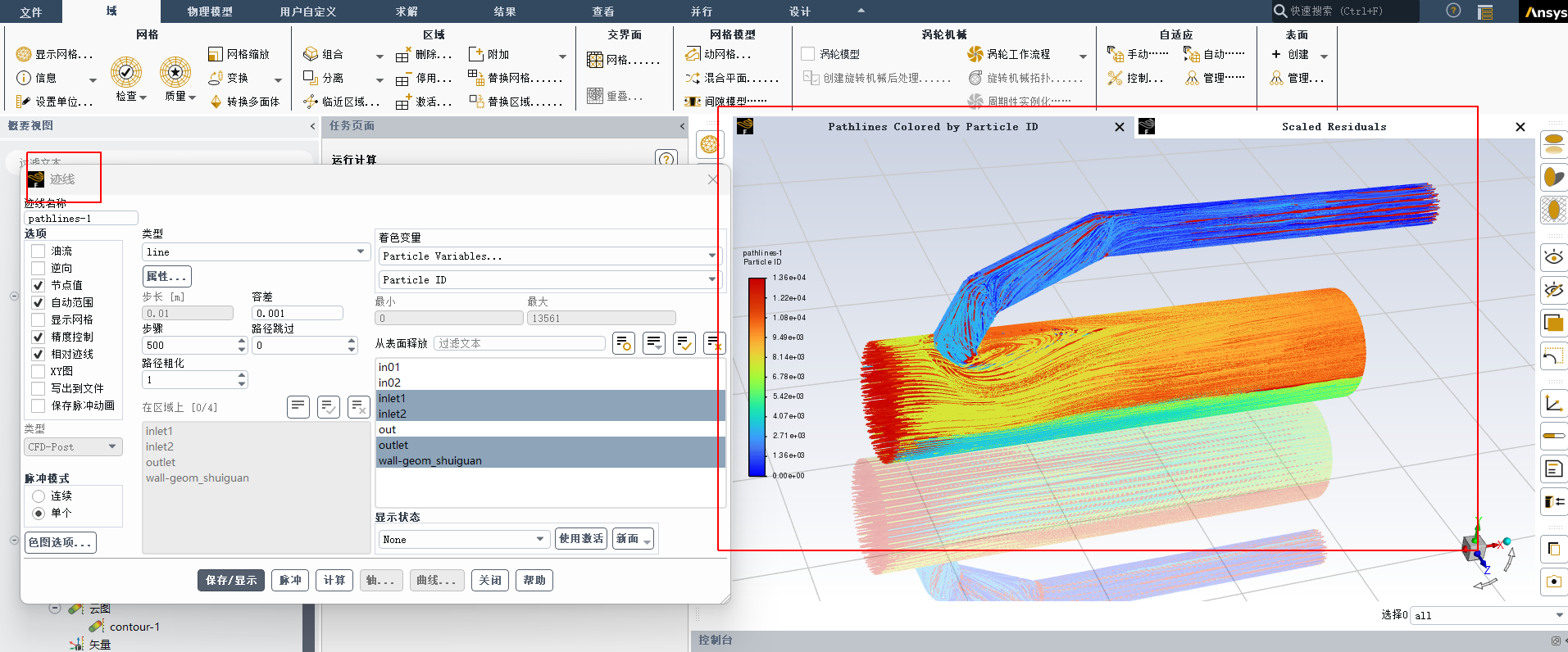

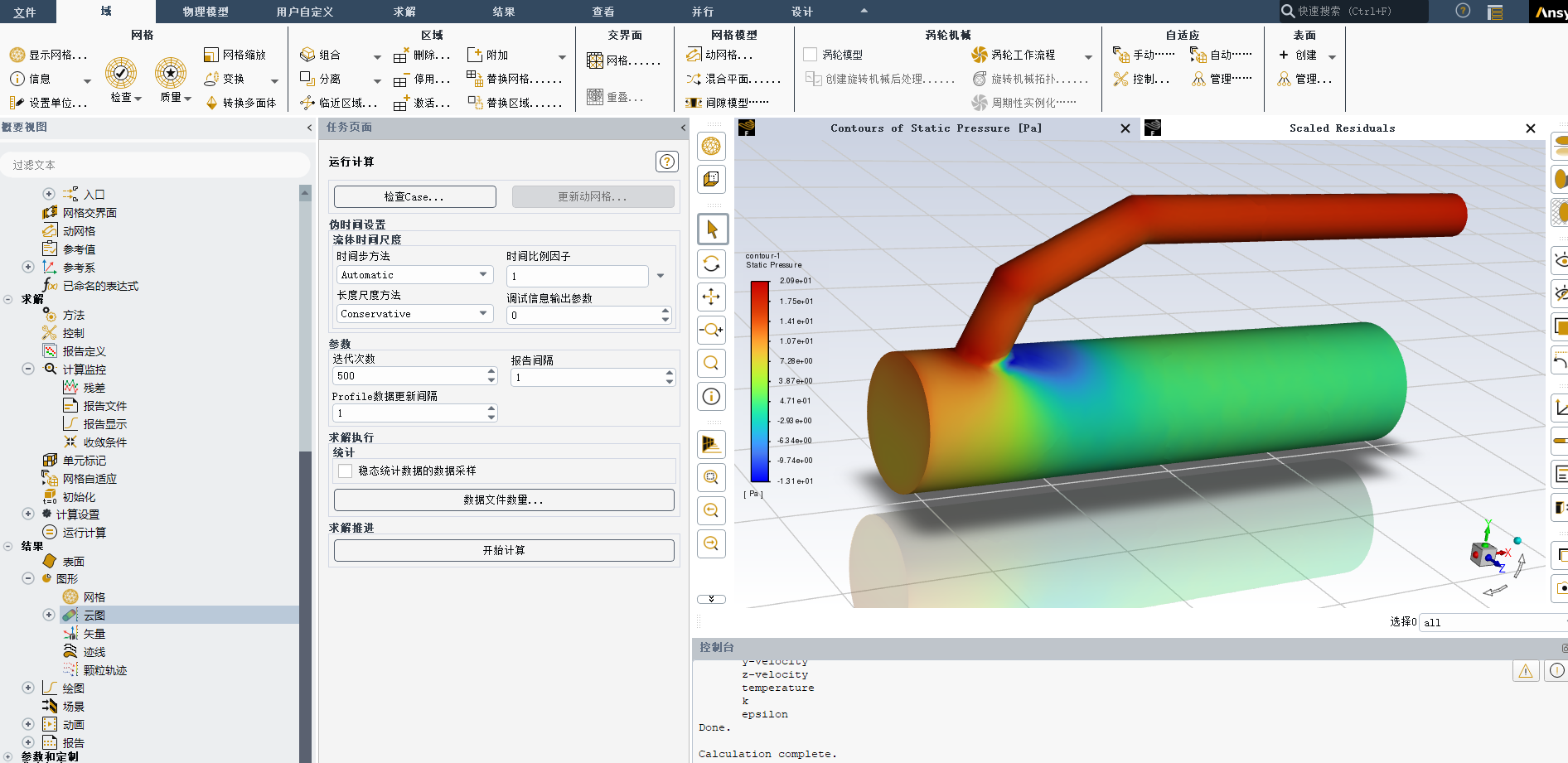

利用 Ansys Fluent 的后处理功能，对计算结果进行可视化显示，如绘制管道内的流速矢量图、压力云图、温度云图、腐蚀性成分浓度云图、壁面腐蚀速率云图等。通过切片、等值面、流线等工具，直观地展示管道内流体流动和冲刷腐蚀的分布特性。同时，生成动画文件，动态演示流动和腐蚀过程随时间的变化情况（对于瞬态模拟）。通过可视化处理，能够清晰地观察到管道内各个区域的流动和腐蚀状况，为后续的分析提供直观的依据。
