施耐德PLC与笔记本PL7 Pro V4.4软件连接说明

软件使用的是PL7 PRO V4.4需要安装在XP系统

系统需要安装驱动，一个是施耐德PLC连接线的，一个是usb转232的驱动

施耐德通讯线，与USB转232接好后，先把PLC断电，再把通讯线PLC端接上，然后PLC在上电，

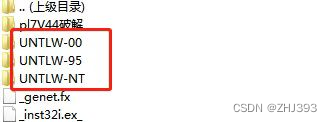

施耐德PLC连接线驱动，点击破解版解压包内，UNTLW-00文档，进去点击setup.exe进行安装，安装后需要重启笔记本

Usb转232的驱动联网用驱动大师可直接下载安装

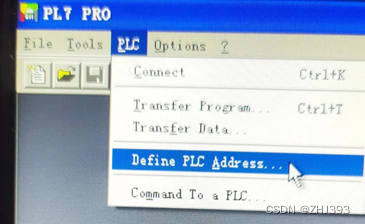

驱动都安装完毕后，配置软件驱动，点击菜单栏plc，选择倒数第二个define PLC address，如下图

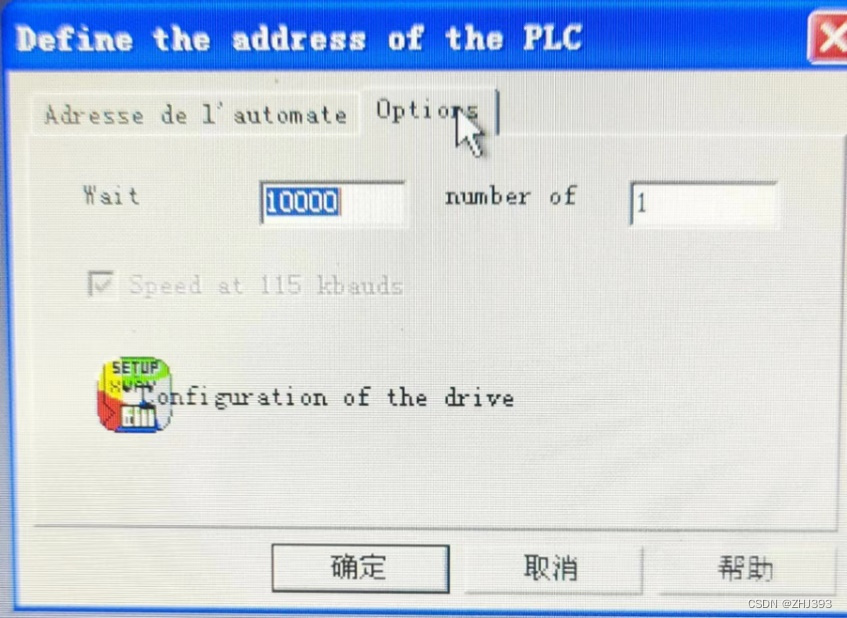

进入界面选择第二个options，点击下方configuration of the drive配置驱动

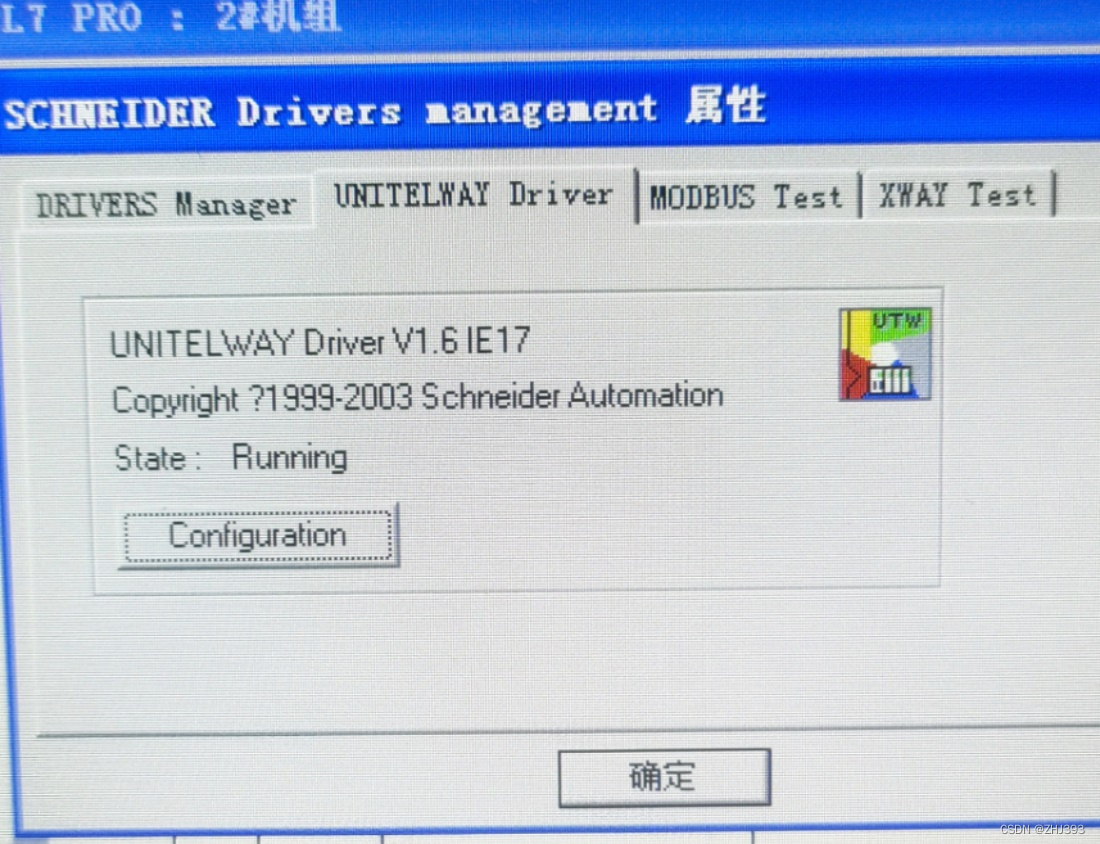

进入下图，选择第二个unitelway driver

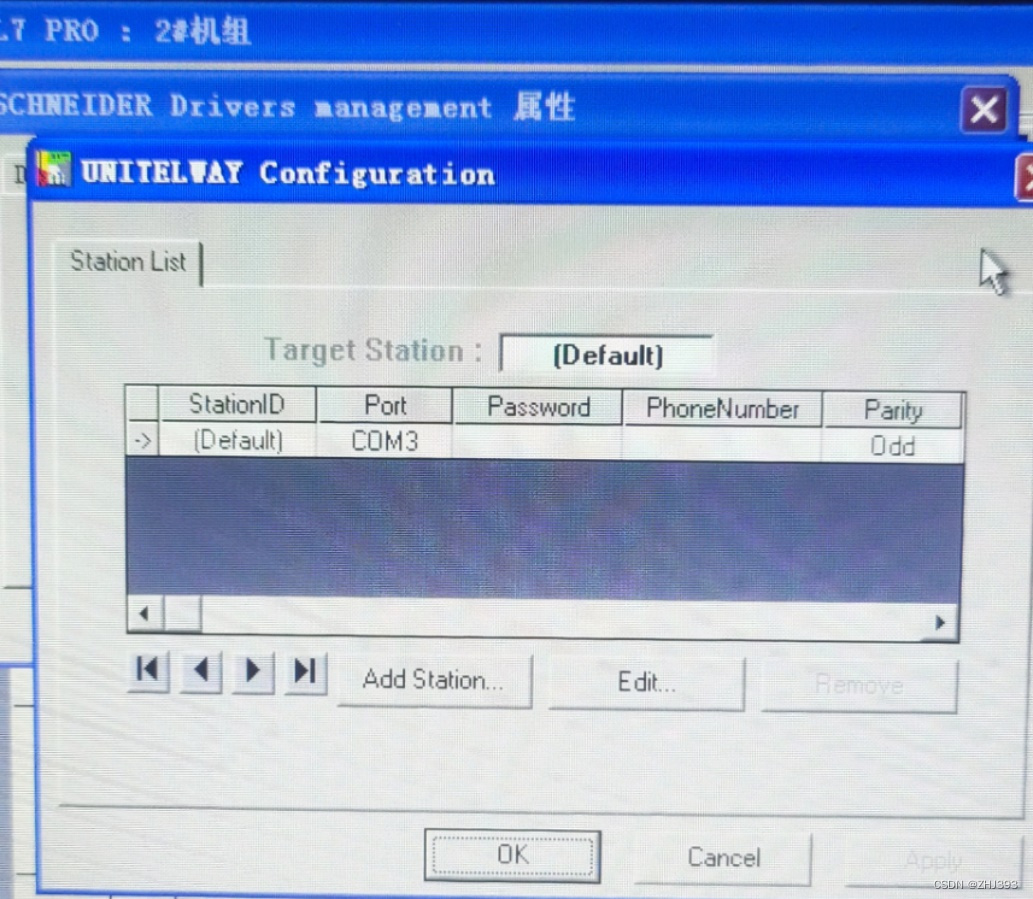

进入下图，点击下方，edit

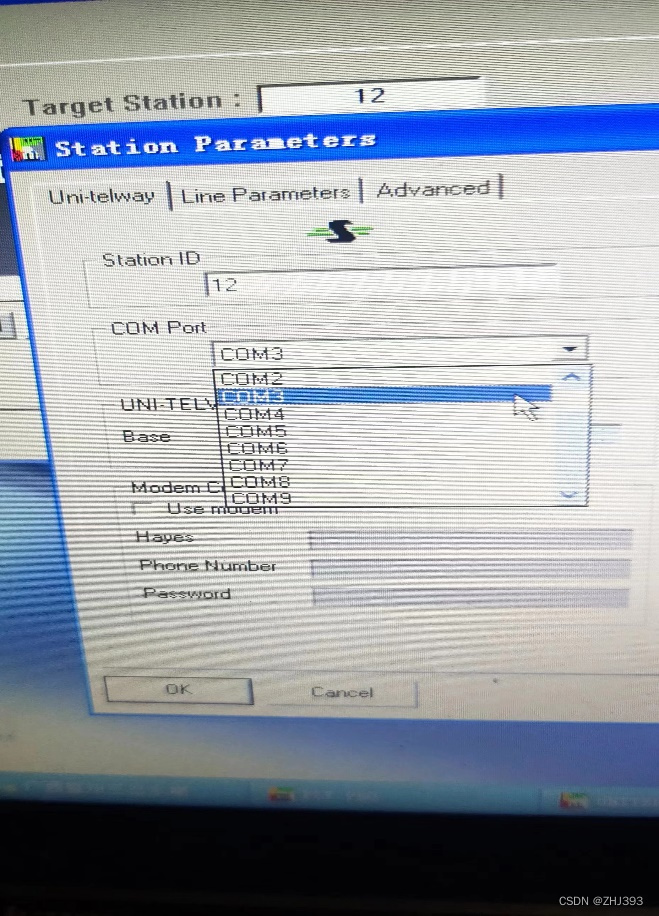

进入下图，按下图配置1.驱动配置注意看下图，com口选择usb插在电脑上的那个usb口，

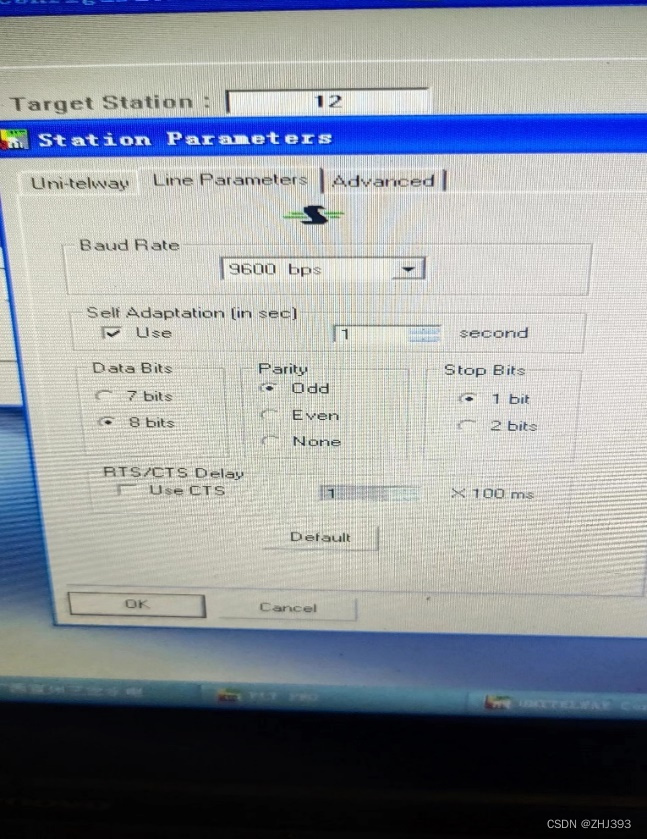

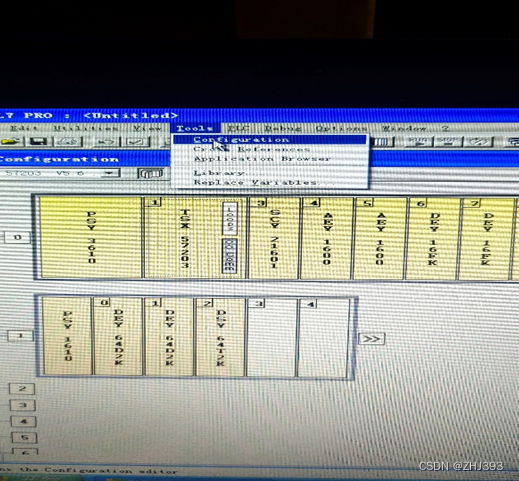

波特率以及奇偶校验数据位，停止位，按照程序内设置进行配置，在菜单栏点击tools，选择第一个，点击第二个插件的com，可看到波特率以及奇偶校验数据位，停止位，右图按照左图设置

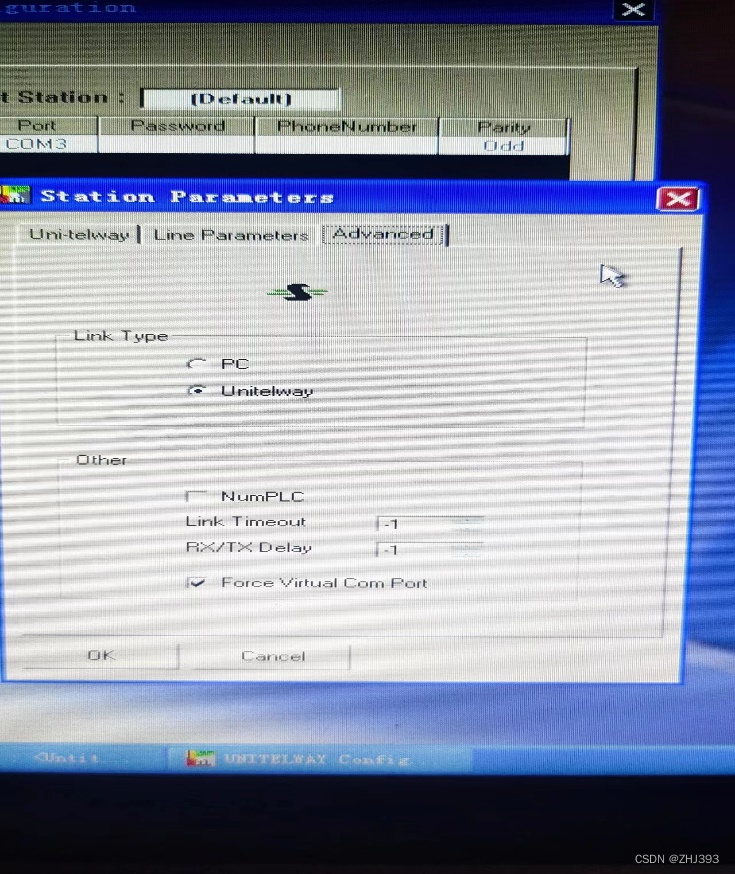

link type不要选择pc，选择第二个unitelway，

other选择最后一个，如下图

配置完之后点OK，回到这个下图界面，点击右下角apply，应用，然后点ok

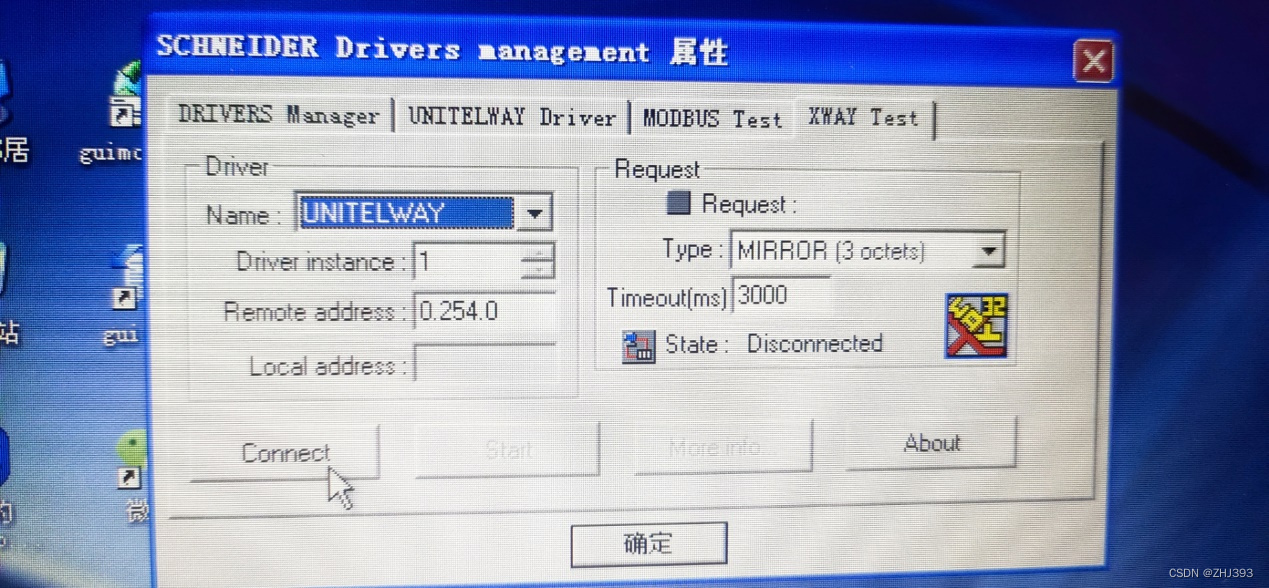

返回后点击第四个XWAY Test，如下图，点击connect进行连接测试，如果配置没有问题，连接后，connect后边灰色的star就可以点击了

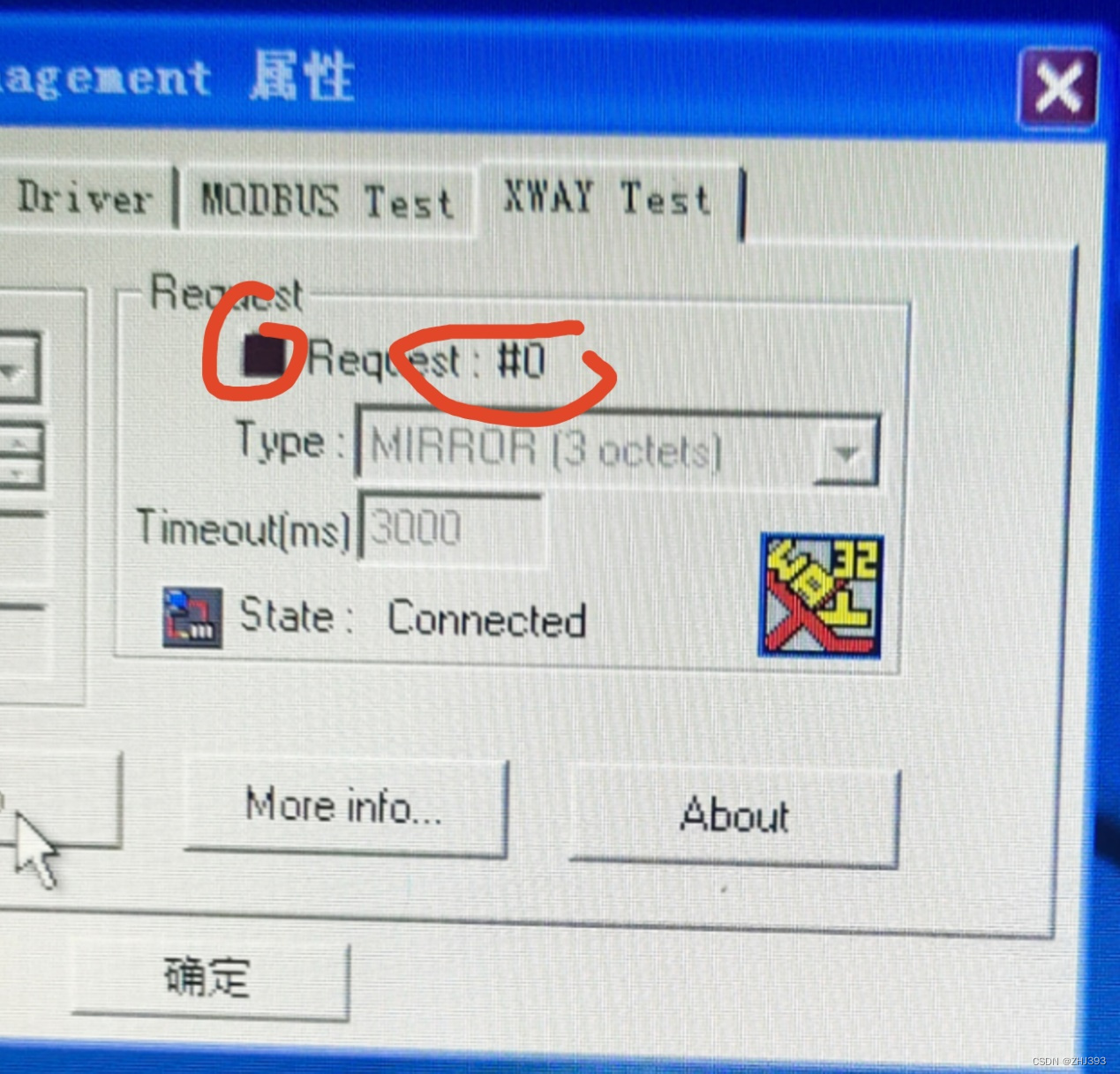

，点击star，右侧request前面的小方块会闪烁，且后边#后的数字会递增，如下图标注

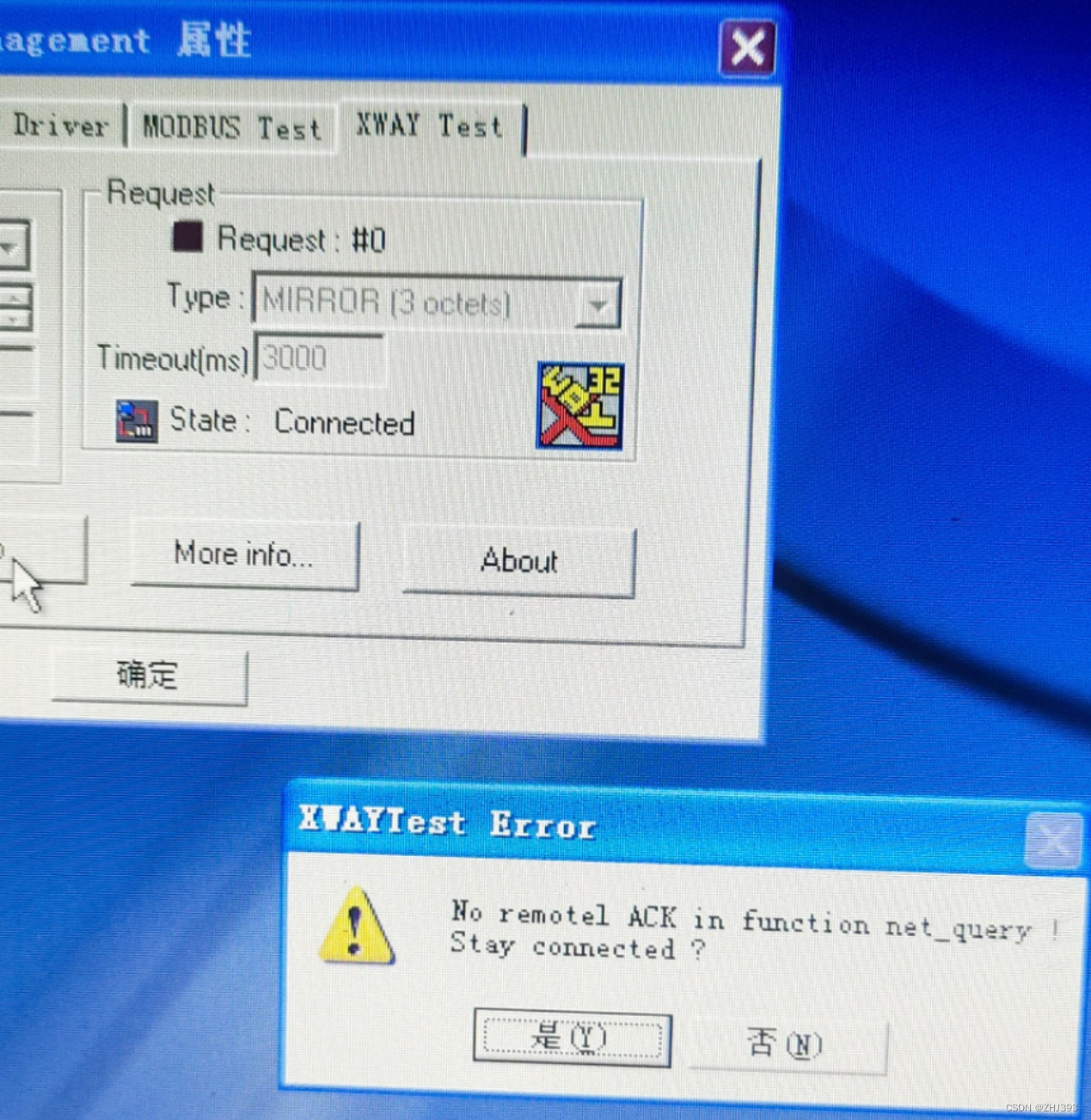

如果确认配置没问题，点star后，小方块会闪烁，但是#后的数字不增加，且过一小会出现错误弹窗，如下图

此时，需要关闭软甲，重启笔记本，然后再次进行连接测试（此情况是由于软件bug，一般重启软件可解决，如果不行，重启笔记本，如果还不行，再次检查配置）
