施耐德plc编程软件_施耐德PLC编程SoMachine软件工程的建立及仿真

在自动控制领域，施耐德各系列PLC，因其强大的功能、友好的界面被大家广泛的应用。这里以施耐德SoMachine V4.3编程软件分享PLC工程的建立及程序的仿真。

以下图片为SoMachine软件安装后的图标，软件安装过程这里不做详细介绍，但其安装时，需要使用虚拟光驱引导安装，这是与一般的常规软件安装不同。

建立工程

双击SoMachine软件图标，打开软件。新安装的软件会弹出如下所示的窗口。

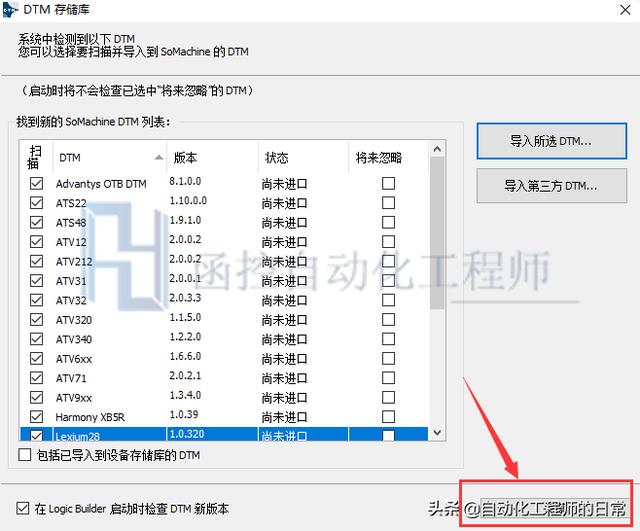

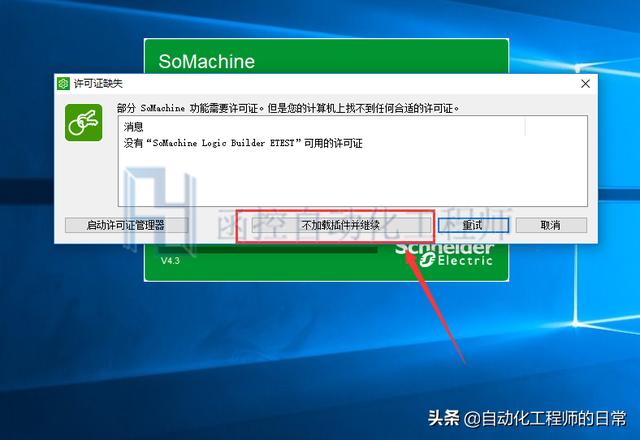

点击“不加装插间并继续”按钮，继续打开软件，软件探测如下所示对话框；

点击“关闭”按钮；

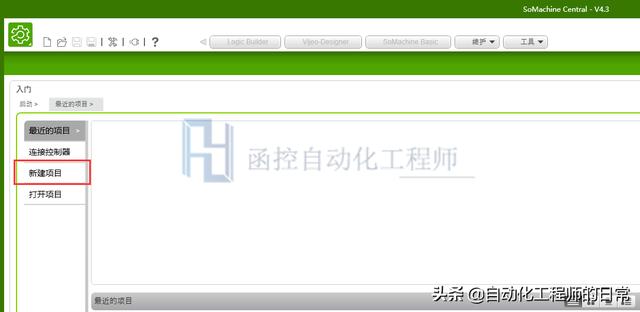

在弹出的界面中，选择“新建项目”-“空项目”；

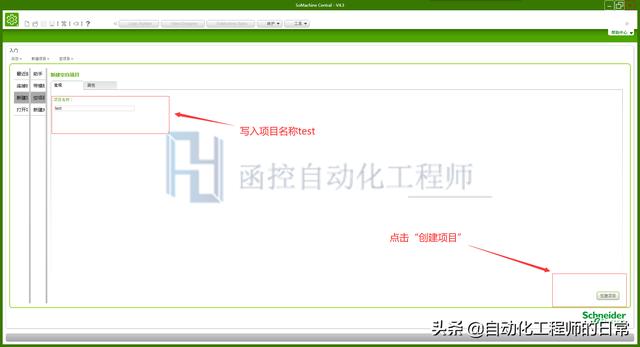

在如下所示的界面，协调项目的名称“test”，然后点击“创建项目”；

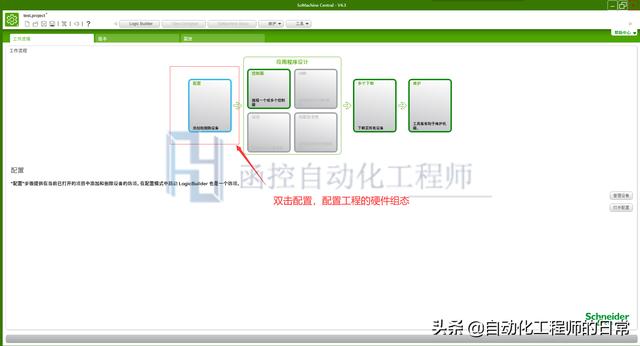

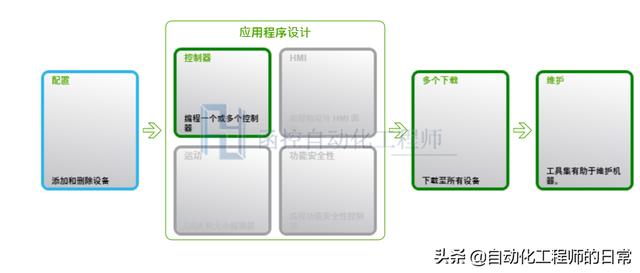

在弹出的界面，双击“添加及删除设备”，进入硬件组态画面；

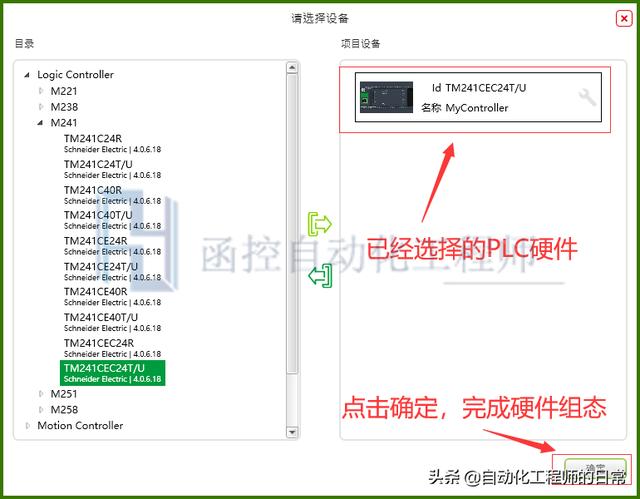

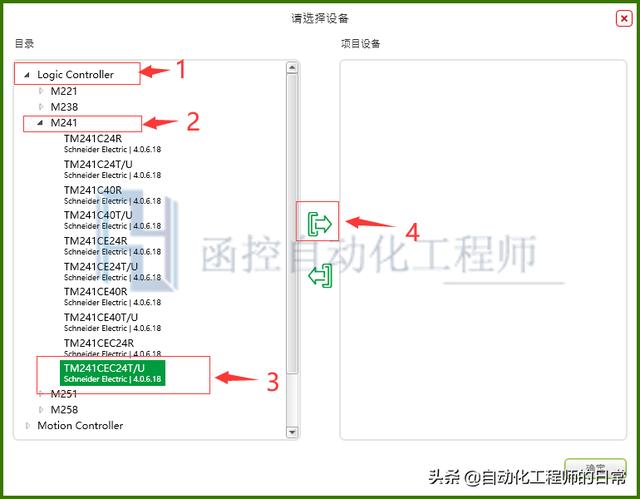

在硬件组态对话框中，依照如下所示的顺序选择，导入PLC硬件；

PLC硬件导入以后如下图所示，点击“完成”，关闭硬件组态对话框；

回到软件项目导航界面，双击“控制器”，进入PLC的编程界面；

PLC编程界面如下图所示；

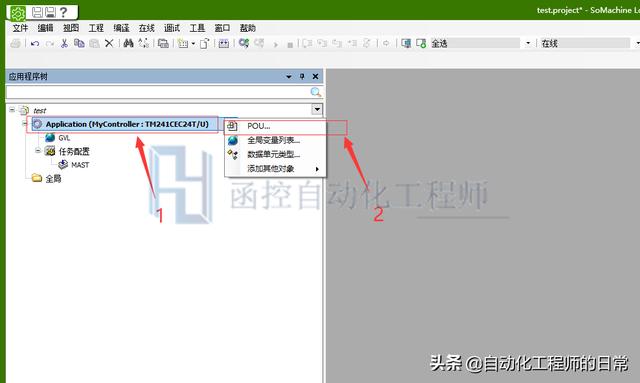

在PLC的编程界面的左侧的应用程序树中，点击“Application”右侧的“+”号图标，在弹出的快捷菜单中，选择“POU…”创建程序；

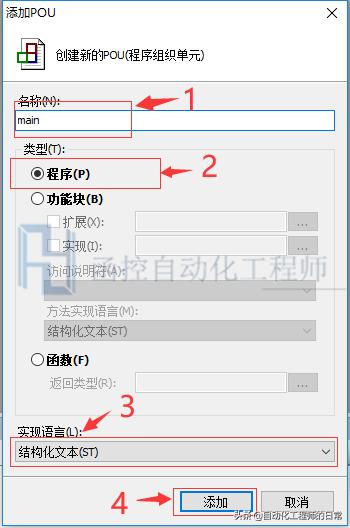

在弹出的对话框中，输入程序名称“main”-类型选择程序，实现语言选择ST(当然这个位置还可以选择梯形图、FBD等)，点击“添加”。即可完成程序的创建。

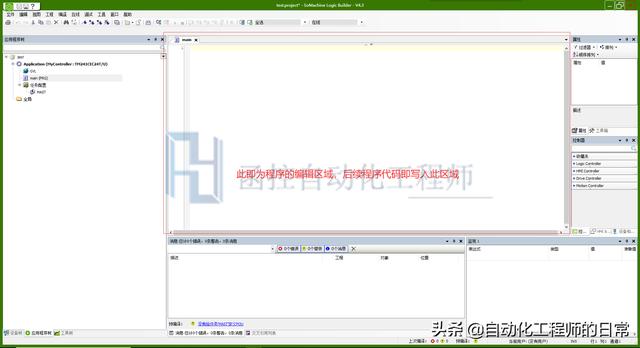

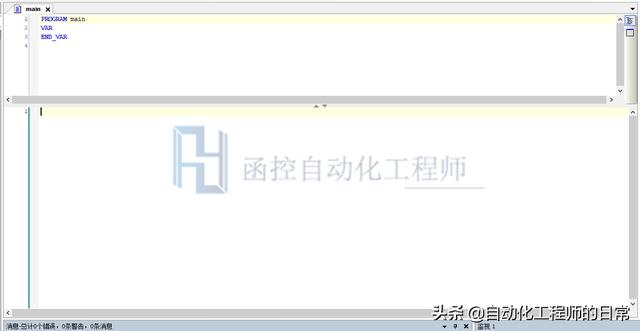

如下即为ST语言方法的程序编辑器；

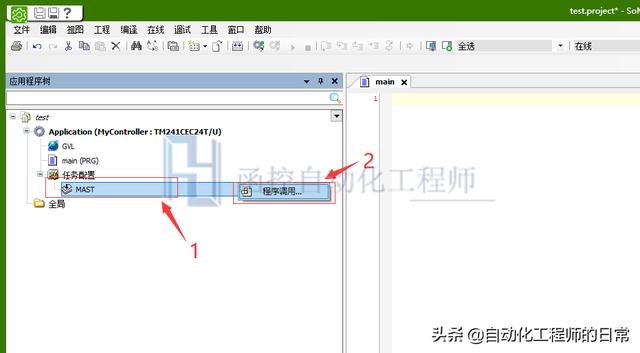

在界面左侧的“应用程序树”中，任务设置-MAST的右侧点击“+”，在弹出的快捷菜单中，选择“程序调用…”；

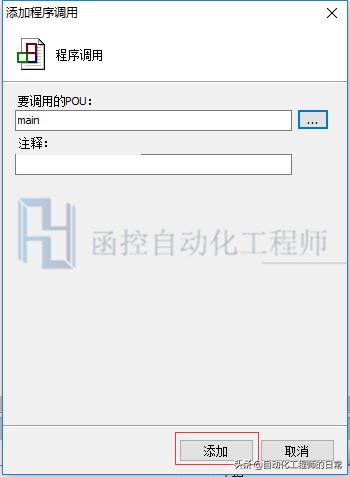

弹出如下所示的对话框，在要调用的POU项，点击“…”；

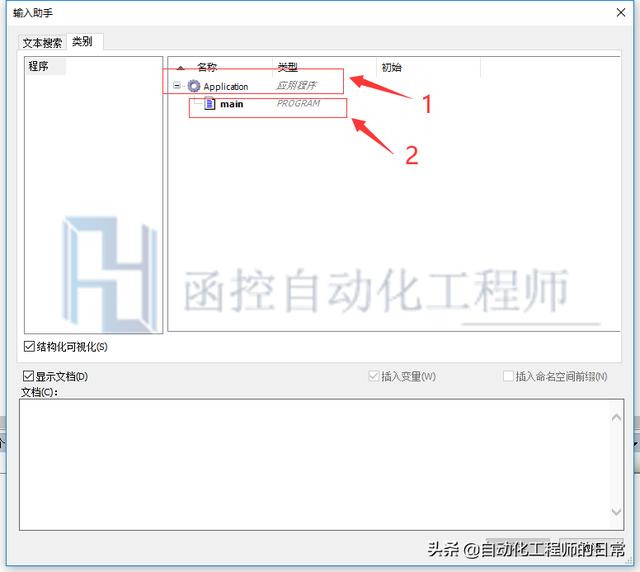

弹出如下所示界面，选择“Application”-“main(我们已经建立的程序页名称)”双击；

回到添加程序调用对话框，点击“添加”；

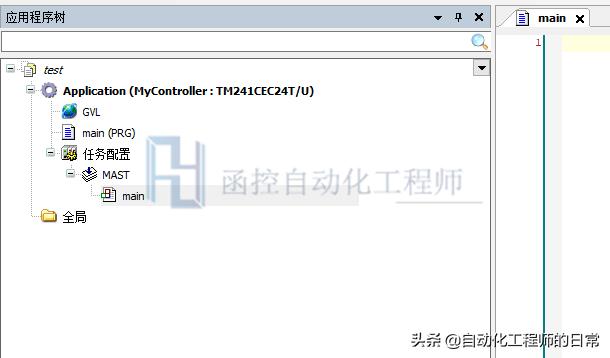

添加完成后，应用程序树如下图所示；

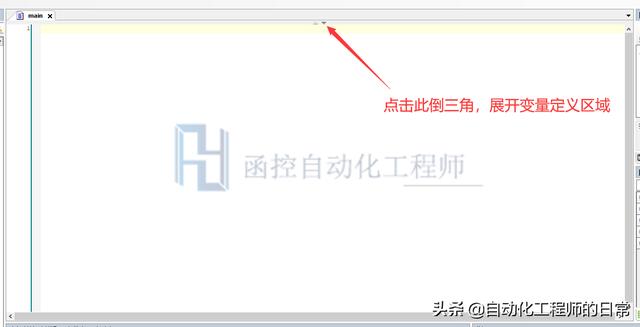

在程序编辑器的上方，点击倒三角符号，打开变量定义编辑器；

变量定义区打开后的程序编辑区如下图所示；

在变量编辑区输入“val1，val2，val3：int；”即定义了val1，val2，val3三个整型变量；

在程序代码区，输入“val3:=val1+val2”；实现将两个变量求和；

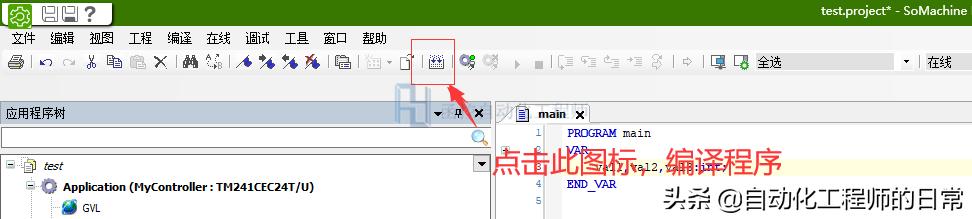

程序编写完成后，点击工具栏中的编译按钮，编译程序；

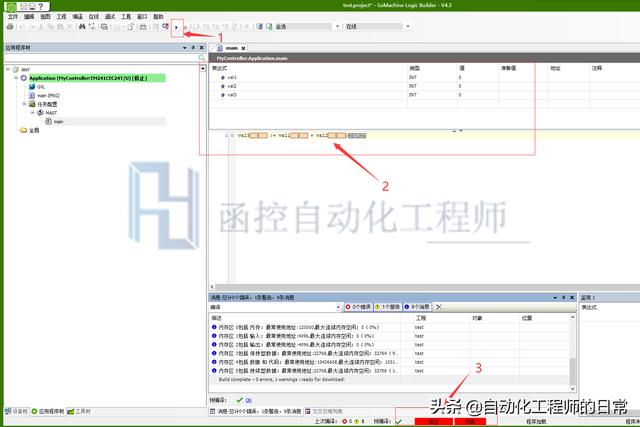

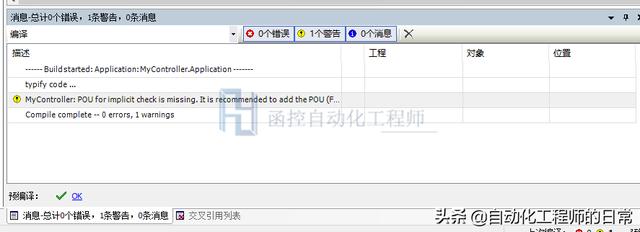

编译完成后，会在消息通知栏中，显示编译信息，如下图所示；

PLC程序仿真

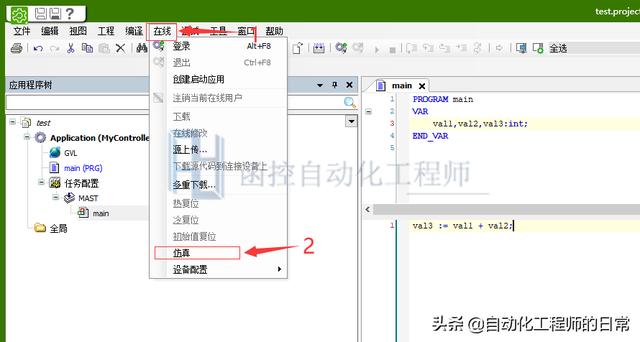

点击菜单栏中的“在线”-“仿真”，软件打开仿真器；

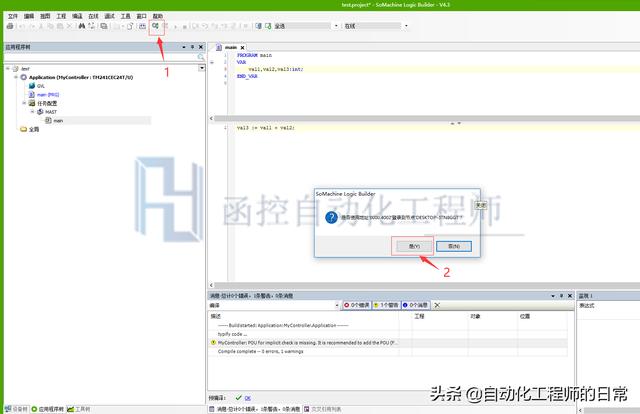

点击工具栏中的在线按钮，仿真在线程序；

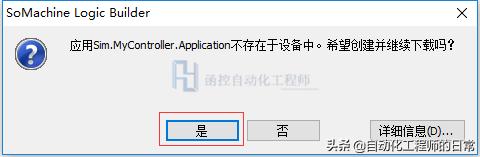

弹出如下所示的提示框，点击“是”；

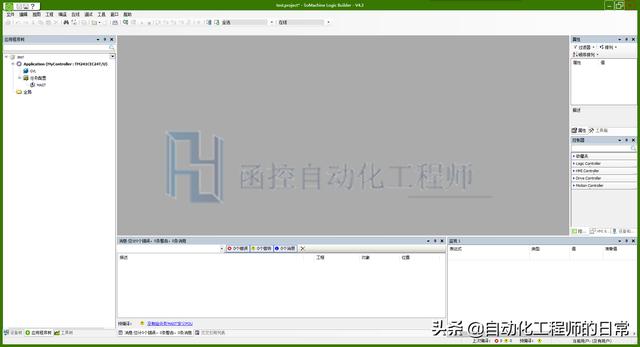

完成后，软件如下界面所示；

点击工具栏中的“开始”按钮，将PLC切换到运行模式；

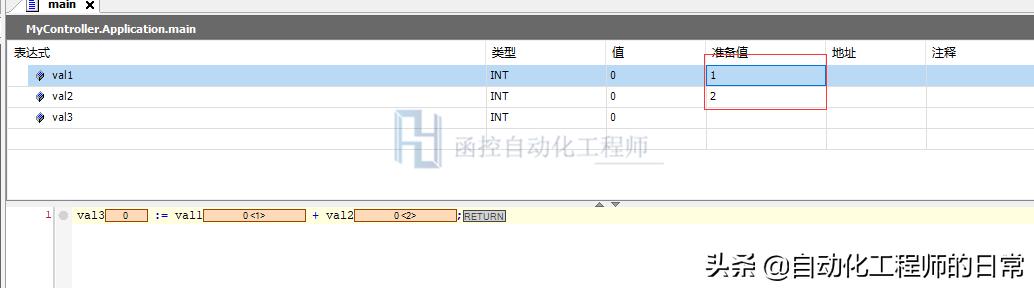

PLC运行后，在变量定义区域，写入如下所示的数字；

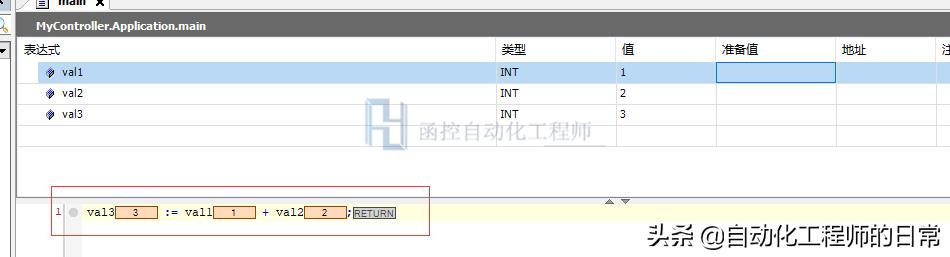

然后使用快捷键Ctrl+F7，写入数据；数据写入后，软件如下图所示。

以上，即使用SoMachine完成了程序工程的建立、硬件组态、程序编写、程序调用、程序的仿真等。
