中断系统

一.中断系统基础知识：
二、外部中断（INT0和INT1）
三.定时器/计数器
四、串行口（通信）

一.中断系统基础知识：

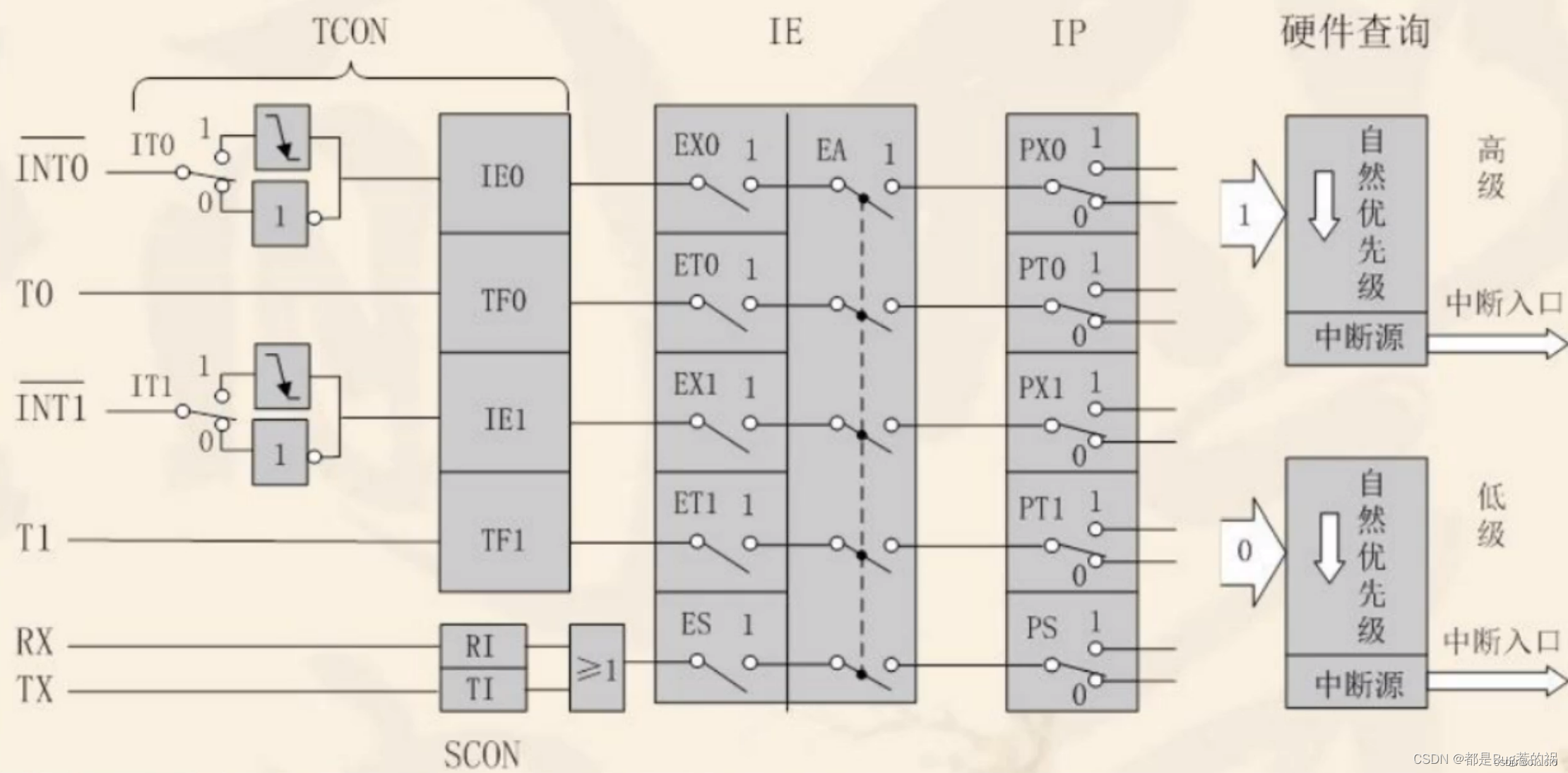

1.中断系统结构示意图：

在这里插入图片描述

2.中断源（5个）：

外部中断0（INT0）、定时器中断0（T0）、外部中断1（INT1）、定时器中断1（T1）、串行口中断（RXD、TXD）。

3.中断源的优先级：

默认情况下按INT0—>T0—>INT1—>T1—>(RXD、TXD) 的顺序划分优先级，INT0优先级最高，(RXD、TXD)优先级最低。如若改变优先级，需要对IP优先级寄存器单独配置，下面会介绍。

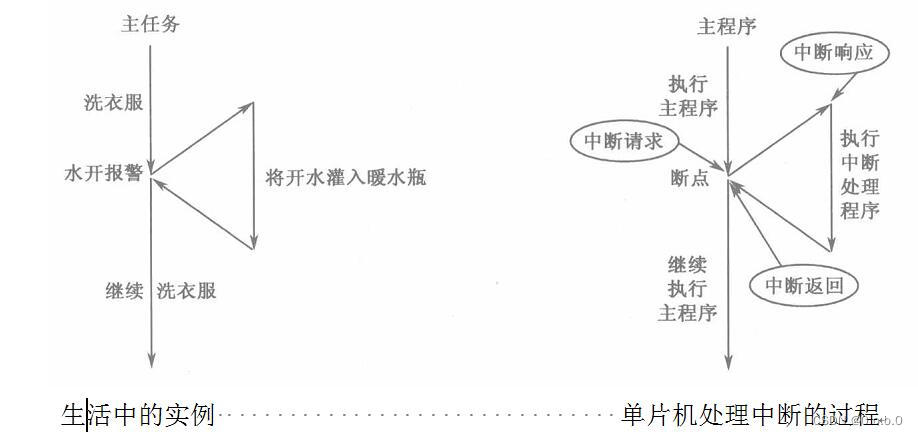

4.中断处理过程示意图：

在这里插入图片描述
**过程简述：**在执行主程序（main函数）的时候，收到中断响应，立即去执行中断的程序，执行完返回来继续执行主函数（main函数）里的程序的过程。 //结合左图更好理解

5.各个中断源触发中断的条件：

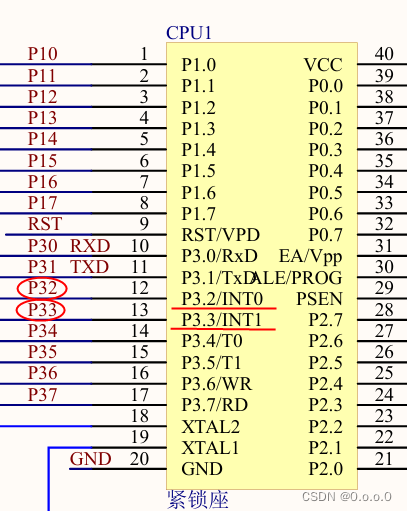

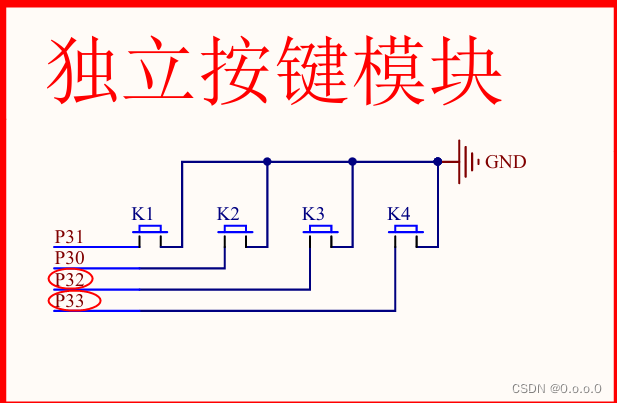

INT0: P3.2引脚输入低电平 / 触发下降沿，标志位IE0=1（编程中不用配置），申请中断；
**T0：**当产生计数溢出时触发标志位TF0=1（编程中不用配置），申请中断；
INT1: P3.3引脚输入低电平 / 触发下降沿，标志位IE1=1（编程中不用配置），申请中断；
**T1：**当产生计数溢出时触发标志位TF1=1（编程中不用配置），申请中断；
**串行口：**当一个串行帧发送或接受完毕时，RI或TI由0变到1（编程中要重置），申请中断；

6.中断系统的相关寄存器：

6.1 必有的寄存器：

顾名思义就是不管外部中断、定时器还是串行口大家都有的：

①IE（中断允许寄存器）：

在这里插入图片描述
**EA：**相当于总开关，EA=1，所有中断源的中断将被打开，所以编程中要使用任何一个中断的话，EA是必须要打开。
其他的： ES、ET1、EX1、ET0、EX0 分别对应串行口、定时器1、外部中断1、定时器0、外部中断0。相当于小开关，单独控制一个中断源。所以编程中要使用任一中断的话，都必有EA+（ ES、ET1、EX1、ET0、EX0 ）对应的一个打开。

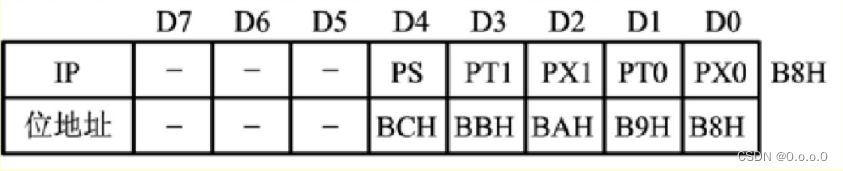

②IP（中断优先级寄存器）：

在这里插入图片描述
PS、PT1、PX1、PT0、PX0 分别对应串行口、定时器1、外部中断1、定时器0、外部中断0。如果只用到一个中断源，这个IP可以不配置，如果用到不止一个中断源，而又没配置这个IP，那么默认为自然级别顺序（前面讲过，从INT0到串行口由高到低）。如果配置了优先级该怎么进行前面也讲了（第4点）。

6.2 中断源间共有：

意思就是外部中断、定时器、串行口之间两两共有的

TCON寄存器：（外部中断和定时器共有）

在这里插入图片描述
等讲到每个中断源再具体展开讲。

6.3 独有的寄存器：

顾名思义也就是在中断系统属于外部中断、定时器、串行口单独拥有的。

①TMOD（定时器特有）：

在这里插入图片描述
只能在用到定时器中断时使用，外部中断，串行口用不了，具体的放在每个中断源里讲。

②SCON和PCON（串行口特有）：

SCON
PCON
只能用于串行口中断，其他中断用不了，等讲到串行口再展开讲。

7.中断函数：

中断函数是启用某个中断必不可少的部分，它的格式为 “void+中断函数名（void)+interrupt+中断号”,我这里用代码敲出来，方便大家复制,这里举例5个中断源就写5个中断函数。

void      Int0_Routine(void)           interrupt 0;   //外部中断0的中断函数，最后的“0”很重要
void      Timer0_Rountine(void)        interrupt 1;   //定时器0的中断函数，最后的“1”很重要
void      Int1_Rountine(void)          interrupt 2;   //外部中断1的中断函数，最后的“2”很重要
void      Timer1_Routine(void)         interrupt 3;   //定时器1的中断函数，最后的“3”很重要
void      UART_Routine(void)           interrupt 4;   //串行口的中断函数，最后的“4”很重要

其中 Int0_Routine(void) 所在列只是函数名，你想取什么名字，只要编译器允许的情况下随便你取。主要关注（0-4）即中断号，切记要一一对应，避免张冠李戴。

二、外部中断（INT0和INT1）

这里先补充个知识点：可位寻址和不可位寻址：可位寻址就是一个寄存器里的任何一个标志位可以单独拎出来赋值（例：TCON里的IT0，可以初始化的时候直接使IT0=1），它也可以整个寄存器一起赋值；而不可位寻址就是一个寄存器必须整个赋值，不能单独拎出一个标志位来赋值（例：TMOD寄存器，初始化的时候只能TMOD=0x~~）。

1.相关寄存器的分析：

外部中断、定时器、串行口都共有的就不展开讲了，前面也已介绍完。
在这里插入图片描述

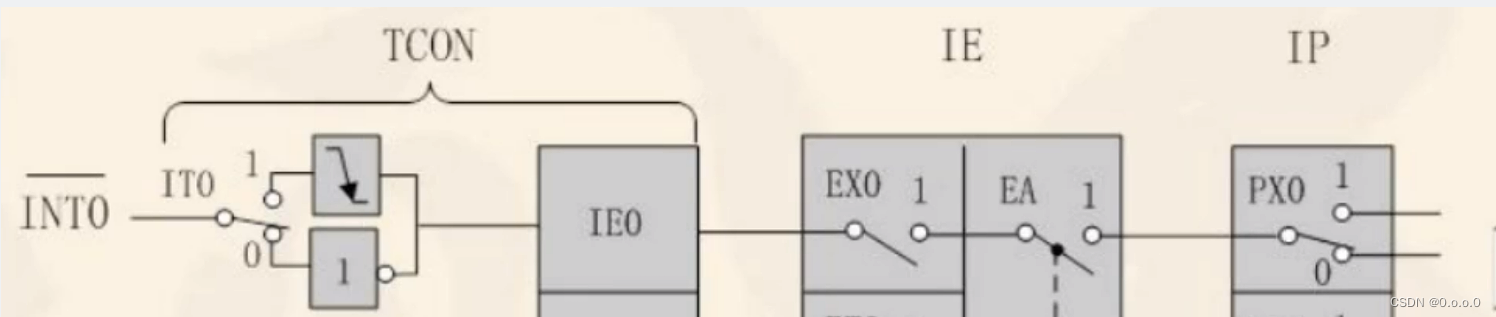

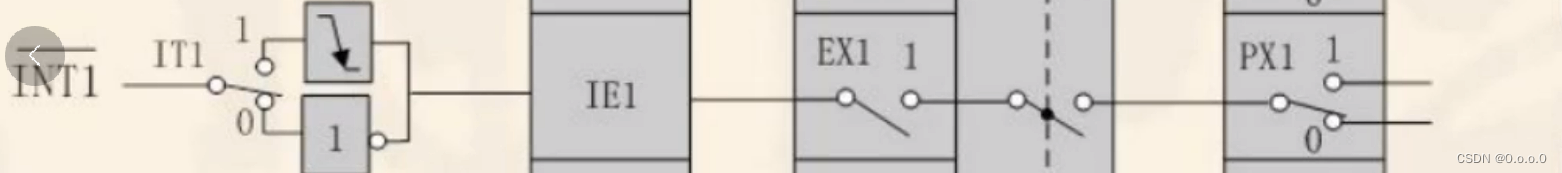

我们可以先看中断系统的示意图，要想使用外部中断 INT0 ，从左往右看我们要配置3个寄存器：TCON、IE和IP。TCON是外部中断和定时器共有的，如下图所示：

左边属于定时器部分，右边才是外部中断部分，这里只看右边部分，IT0表示外部中断0，IT1表示外部中断1。（属于可位寻址）。

红色圈出来的部分IT0和IT1是编程时需要赋值的，虽然中断系统示意图上标了IE0和IE1，但它们只是中断申请标志位，并不用实际赋值，它们由IT0和IT1决定，也就是给IT0和IT1赋值后他们就为1，然后提出中断。外部中断0中IT0=0表示低电平触发，随后IE0就等于1，即申请中断，IT0=1表示下降沿触发，同时IE0等于1申请中断。所谓下降沿触发，看如下电路图可以看到外部中断0接了P3.2引脚，外部中断1接了P3.3引脚。同时P3.2和P3.3引脚也接了独立按键，所以简单来说选择下降沿触发中断就是通过独立按键来启动中断。（比如用的是外部中断0，那么执行主函数的时候按一下P3.2，就会跳出主函数到外部中断0那部分去执行程序，等外部中断的程序执行完了再回到主程序接着执行剩下的）。外部中断1同理，只是按键不同。
在这里插入图片描述

接下来看IE（中断允许寄存器）寄存器，首先总中断EA是必须要开的，所以EA=1，如果要使用外部中断0（INT0）就让EX0=1，如果要使用外部中断1（INT1）就让EX1=1。

然后是这个IP（优先级寄存器），如果只是用到某个中断源，可以不配置。若是两个以上，不配置就是默认自然优先级，建议还是要配置的。配置的话就是PX0或PX1=0是低优先级，PX0或PX1=1是高优先级。

最后就是中断函数了，要使用外部中断0（INT0），那么中断函数就是 void Int0_Routine(void) interrupt 0;

如果要使用外部中断1，那么中断函数是void Int1_Routine(void) interrupt 2。注意：使用多少个中断就有多少个中断函数。

2.外部中断代码框架：

2.1 伪代码:

{
1.选择低电平触发还是下降沿触发；
2.确定优先级；
3.开启总中断和对应的中断允许开关；
}

2.2.初始化代码：(这里以外部中断0为例）

#include<reg52.h>
int main()
{
    IT0=1;              //选择下降沿触发。
    PX0=0；             //低优先级，高优先级为1
    EX0=1；             //开启外部中断0允许
    EA=1;               //开启总中断。
    while(1)
    {

    }
}

void Int0_Routine(void) interrupt 0      //因为是外部中断0，所以对应中断号为0
{

}

3.外部中断案例分享：

题目：让8位数码管的前3位显示数字，触发外部中断0时，让这个数字每按一下按键，数字加1。触发外部中断1时，每按一下按键，数字减1.（用外部中断完成）
最好使用模块化编程。

#include <REGX52.H>
#include<INTRINS.H>
sbit C = P2^4;
sbit Ba = P2^3;
sbit A = P2^2;
void int0();
void wei_num(char number);
void Delay(int xms);
int shu=0;
char num_shu[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};
void main()
{
        int0();

        while(1)
        {
                wei_num(1);
                P0=num_shu[shu/100];
                Delay(1);
                P0=0x00;
                wei_num(2);
                P0=num_shu[(shu/10)%10];
                Delay(1);
                P0=0x00;
                wei_num(3);
                P0=num_shu[shu%10];
                Delay(1);
                P0=0x00;
        }
}
void int0()                      //初始化外部中断0
{
        EA=1;
        EX0=1;
        IT0=1;
        EX1=1;
        IT1=1;
}
void wei_num(char number)           //这里我的是普中51单片机，数码管接了个74HC138芯片，得这样去实现
{
        switch(number)
        {
                case 1:C=1,Ba=1,A=1;break;
                case 2:C=1,Ba=1,A=0;break;
                case 3:C=1,Ba=0,A=1;break;
                case 4:C=1,Ba=0,A=0;break;
                case 5:C=0,Ba=1,A=1;break;
                case 6:C=0,Ba=1,A=0;break;
                case 7:C=0,Ba=0,A=1;break;
                case 8:C=0,Ba=0,A=0;break;
        }
}

void Delay(int xms)                   延时函数。
{
        unsigned char i, j;
        while(xms)
        {
                _nop_();
                i = 2;
                j = 199;
                do
                {
                        while (--j);
                } while (--i);
                xms--;
        }

}

void int_0() interrupt 0
{
        shu++;             //每按一次按键P3_2时shu++
        if(shu==255)
        {
                shu=0;
        }
}

void int_1() interrupt 2
{
        shu--;            //每按一次按键P3_3时shu--
        if(shu==0)
        {
                shu=255;
        }
}

4.效果展示：

外部中断案例

三.定时器/计数器

1.相关寄存器的分析：

在这里插入图片描述

同样，通过中断系统结构示意图，定时器也是要配置TCON、IE、IP这三个寄存器。除此之外，定时器还需要配置多一个寄存器——TMOD。

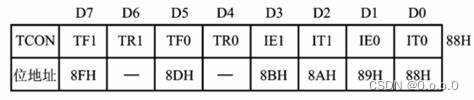

1.1 TCON寄存器（可位寻址）：

上面说过他是与外部中断一起的。如下图：

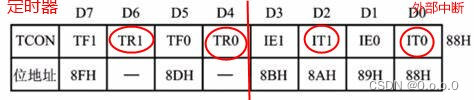

在这里插入图片描述
同样，左边才是定时器，”0“是定时器0，”1“是定时器1，圈红的TR0表示定时器0的，TR1表示定时器1的，他们是定时器开启允许位，在编程中需要配置，TR0=1表示开启定时器0，TR1=1表示开启定时器1。TF0和TF1是溢出标志位，溢出时为1，申请中断，编程中初始化中不需要配置。

1.2 TMOD定时器模式寄存器：（不可位寻址）

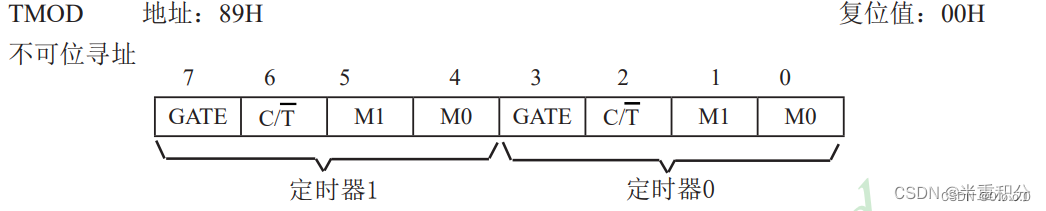

TMOD定时器模式寄存器（图一）：

在这里插入图片描述
定时器/计数器工作方式示意图（图二）：

在这里插入图片描述
如图一，高四位为定时器1，低四位为定时器0，注意每次只能使用一个定时器，这里用定时器1举例。
GATE：门控制位，这里为”0“就好，如果为”1“，由图二可知，还要结合外部中断才能触发。
C/T：选择定时器还是计数器，若C/T位为”0“，表示定时器模式，若C/T位为”1“，表示计数器模式。定时器模式的脉冲来自单片机自带的晶振（1个晶振周期等于12个机器周期），而计数器模式的脉冲来自P3.4（定时器0）和P3.5（定时器1）引脚。这里一般选择C/T=0的定时器模式。
M1和M0：定时器工作方式，注意不要跟工作模式混淆了。这里有4种工作方式（记住方式1和方式2就行）

在这里插入图片描述
上一个工作模式是指在定时器和计数器之间选择，而这个工作方式是作用于图二的TH1和TL1的（因为是定时器1），这里工作方式0和3不常用，不做举例。

TH1和TL1标志位：

在这里插入图片描述
如图所示，TH1和TL1是用来存放脉冲的，TH1是高8位，TL1是低八位，先说上面的工作方式1和方式2，方式1是16位的，简单把他理解为TH1和TL1都要用上，到底怎么存放先不管，待会讲；方式2是8位的，简单的理解位只用到其中一个来储存，这里要注意，”可自动重装入“的意思是溢出后自己回到初始值，这就体现了另一个存放位的作用了，因为他存放着初始常量，等那个溢出的时候就可以把初始常量给他。相反，方式1中两个存放位都用上了，没位置来存放初始常量（当然他存放量比方式2大得多），所以每次要在他溢出后赋予它初始常量，赋初始常量这一步在中断函数里实现。

所以要根据定时的大小选择工作方式1还是工作方式2，总的下来TMOD也是可以配置了。例如：TMOD=0x01（不可位寻址）；二进制是0000 0001；用的是定时器0，前四位直接为0，GATE=0；C/T=0，选择的是定时器；M1=0，M0=1，选择模式1（16位）；

1.3 TH1和TL1的配置：

定时器0为TH0和TL0

1.3.1 工作原理：

在这里插入图片描述
工作原理就是来一个脉冲就加1，直到加到满了溢出，那到底啥时候溢出呢?其实就是看存储容量。工作方式1和方式2不同，方式1为16位，说明TH1和TL1都用上了，那么他的存储量就是2的16次方，也就是65536。方式2是8位，那么他的储存量就是2的8次方，即256。这里再次强调，方式1需要在中断函数里重新赋予初始常量，而方式2不需要。

1.3.2 计算TH1和TL1的初值：

接下来步入正题，上面的工作方式看不懂也无所谓，那到底为啥要给TH1和TL1赋予初值呢，首先定时器的工作原理是溢出就触发中断，那么溢出就要靠TH1和TL1的容量来决定。

如果理解不了，举个通俗易懂的例子，比如，装一桶水要5分钟，水装满溢出后你就洗澡，好，那么那刚开始拿的是一个空桶，装满要5分钟，可是你想2分钟就有澡洗，那你是不是要提前装入3分钟的水量，然后剩下2分钟让它自然装水，2分钟后水溢出，这是你就相当于定时了2分钟。这个空桶就相当于TH1+TL1的容量65536，水满溢出就相当于TH1和TL1溢出提出中断，那么这个3分钟的水量就是给TH1和TL1赋的初值，这个定的2分钟就是TH1和TL1要定的时间。大概就是这个意思。

还是那个问题65536这么大怎么算？其实65536就是65536个机器周期，上面说过
———1个晶振周期=12个机器周期。
———1个机器周期=1微秒
———1毫秒=1000微秒

所以65536也才65.536毫秒，很奇怪是不是？那我要定时1s、2s、甚至5s怎么办？别急，我们慢慢来。

所以说我们定时肯定不能超过65.36毫秒的，那我们可以凑个整，定个（50、20、10、甚至1）毫秒，你们可能会说1毫秒也太小了吧？待会你就知道了。举个例子，定时个50毫秒。

那么50毫秒=50000微秒。那个我要往TH1和TL1里放多少合适呢？因为超过65536就溢出，所以（？+50000）=65536，转换一下就是65536-50000=15536，所以初值要放15536。

那要怎么去表示呢？有两种方法表示：

方法一：

TH1=（65536-50000）/256；          //因为TH18位，所以要除于256来取15536的前8位放在TH1里。
TL1=（65536-50000）%256；          //同样，对256取余就是为了取15536的剩下低8位存在TL1里。

方式二：

TH1=0x3C；          //转换成了16进制，就是把15536/256和15536%256的结果转回对应的16进制。
TL1=0xB0；          //比较建议用这种方法。

1.4 IE（中断允许寄存器）：

EA必须打开，所以EA=1，然后对应的要开启定时器0，ET0=1，要开启定时器1，ET1=1；

1.5 IP（中断优先级寄存器）：

没有配置情况下属于自然优先级（定时器0排第2，定时器1排第4），仅用到一个中断可以不配置，若是想定时器0的优先级高于其他，那么PT0=1；如果想要定时器1优先级高于其他，PT1=1。

到这里所有要开启定时器中断需要配置的寄存器都已配置完，那么接下来看看怎么进行定时器中断初始化。

2.定时器中断代码框架：

2.1 伪代码：

{
1.开启定时器允许位（TR0/TR1）；
2.选择定时器工作模式和工作方式（TMOD）；
3.赋予定时器初值（TH1和TL1）；
4.开启总中断和各个中断源的中断；
5.考虑优先级；
}

2.2 初始化代码：（以定时器1为例）

#include<reg52.h>
int main()
{
    TR1=1;               //开启定时器允许位；
    TMOD=0x10;           //0001 0000；定时器模式，方式1
    TH1=0x3C;            //以定50毫秒为例
    TL1=0xB0;
    EA=1;
    ET1=0；
    PT1=0；
    while(1)
    {

    }
}

void Timer1_Rountine(void) interrupt 3
{
    int count;             //定义一个变量，用来统计多少个50毫秒。
    TH1=0x3C;              //这里就是上面说的重新赋予初值常量，如果不重新赋予，那么50毫秒过后就结束了。
    TL1=0xB0;
    count++;               //count++，让它每次以50毫秒递增。
    if(count>=20)          //限制count加到20就停止，50ms*20次刚好1s。
    {
        count=0;           //让count=0，就是重新计时，也就是1s到了后，重新以50ms递增，直到又到下一个1s，一直循环。
        定时器中断语句块；   //这里意思是跳出主函数来到这里要实现的程序。
    }
}

所以说，回到之前那个问题，通过给TH1和TL1赋予初值，形成定时50ms，20ms，10ms，1ms的时候会不会时间太短的问题，通过观察上面的中断函数可以发现，50ms只是一个作为一个子时间，看作一个固定的常量，想要1s就是20个50ms，想要2s就是40个50ms。通过在中断函数里定义一个常量，让它递增，通过控制递增的次数来得到最终的时间。

3.定时器案例分享：

题目：用定时器和8位数码管制作一个时钟。（时—分—秒，比如12—30—40，因为数码管实现不了”：”，所以用12—30—40代替12：30：40，没有影响，只是美观问题。

#include <REGX52.H>
#include <INTRINS.H>
void Nixie(unsigned char location);      //声名数码管位选函数。
void Delay(int xms);                     //声明延时函数。
void Time1Init();                        //声明定时器1初始化函数。
sbit Aa=P2^2;                            //定义按键
sbit Bb=P2^3;
sbit Cc=P2^4;

char Nixie_num[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//创建数码管数字数组。

int sec,min,hour;                  //定义三个变量，分别是秒、分，时。

void main()
{

        Time1Init();               //调用定时器1初始化函数
        while(1)
        {
                Nixie(3);          //调用数码管位选函数。
                P0_6=1;            //打印出“——”符号
                Delay(1);       //这里的延时是对数码管的快速扫描，达到同时显示多位数码管的效果，有种我够快你就看不清楚的感觉
                P0=0x00;        //这里和上一条差不多，快速关一次，去显示下一个数码管，速度很快，肉眼看不出来
                Nixie(6);
                P0_6=1;
                Delay(1);
                P0=0x00;

                Nixie(1);
                P0=Nixie_num[hour/10];  //这个的意思是取十位
                Delay(1);
                P0=0x00;
                Nixie(2);
                P0=Nixie_num[hour%10];  //取个位
                Delay(1);
                P0=0x00;

                Nixie(4);
                P0=Nixie_num[min/10];
                Delay(1);
                P0=0x00;
                Nixie(5);
                P0=Nixie_num[min%10];
                Delay(1);
                P0=0x00;

                Nixie(7);
                P0=Nixie_num[sec/10];
                Delay(1);
                P0=0x00;
                Nixie(8);
                P0=Nixie_num[sec%10];
                Delay(1);
                P0=0x00;
        }
}
void Time1Init()                  //定时器1的初始化函数
{
        TMOD=0x10;                //二进制：0001 0000，定时器1且方式1
        TH1=0x3C;                 //定时50ms，到时间溢出，TF1=1;触发中断（高四位）
        TL1=0xB0;                 //（低四位）
        TR1=1;                    //开启定时器1。
        ET1=1;                    //开启定时器1的中断允许位。
        EA=1;                     //开启总中断。
}
void Nixie(unsigned char location)                 //38译码器对数码管的位置进行选择
{
        switch(location)
        {
                case 1:Cc=1;Bb=1;Aa=1;break;
                case 2:Cc=1;Bb=1;Aa=0;break;
                case 3:Cc=1;Bb=0;Aa=1;break;
                case 4:Cc=1;Bb=0;Aa=0;break;
                case 5:Cc=0;Bb=1;Aa=1;break;
                case 6:Cc=0;Bb=1;Aa=0;break;
                case 7:Cc=0;Bb=0;Aa=1;break;
                case 8:Cc=0;Bb=0;Aa=0;break;
        }
}

void Delay(int xms)                     //延时函数
{
        unsigned char i, j;
        while(xms)
        {
                _nop_();
                i = 2;
                j = 199;
                do
                {
                        while (--j);
                } while (--i);
                xms--;
        }
}

void Time1() interrupt 3               //定时器1的中断函数，注意中断号是3
{
        int count;                    //定义一个变量，让它递增。
        TH1=0x3C;                     //定时器1的方式1是需要重新赋予初始常量的
        TL1=0xB0;
        count++;                      //统计有多少个50ms
        if(count>=20)                 //控制定时1s
        {
                count=0;              //到了1s就清零，让它重新从0开始加，等加到下一个1s又清零，不断循环
                sec++;                   //这里开始为中断语句块。
                if(sec==60)
                {
                        sec=0;
                        min++;
                        if(min==60)
                        {
                                min=0;
                                hour++;
                                if(hour==24)
                                {
                                        hour=0;
                                }
                        }
                }
        }
}

4.效果展示：

定时器案例——简易时钟

四、串行口（通信）

1.理论知识部分：

为什么叫通信？简单把他理解为是两个设备之间的交流，可以是单片机给电脑发送数据、电脑发送数据控制单片机、或者单片机和其他设备之间通信。串行口就是他们进行通信的方式，那不可能随随便便就通信成功吧，（就像两个人交流，必须语言要通吧，如果不通是不是得要翻译），那就涉及到了UART（就是串行口）的协议，两个设备之间要商量好才能进行通信。

这里用单片机和电脑举例，大家都知道电脑用的是USB，而单片机用的是UART，很明显通信协议不一样。UART用的是TTL电平通信，内含TXD和RXD两个引脚，也就是两条通信线（如下图）。

在这里插入图片描述
TXD是发送，RXD是接收。不难发现，两个设备之间TXD和RXD是交叉连接的，这是因为一个设备发送的时，另一台设备是接收的状态。刚才说到电脑是USB通信，UART是用TTL电平通信的，那么想要两个设备之间能通信，单片机采取了对电脑的信号进行转换，转换成单片机能收到的TTL电平信号，用到的是USB转TTL模块（了解就行），这样就解决了两个设备通信的正常通信。但通信的数据正不正确还得另说，因为这又涉及到了两个设备之间的传输速率，也就是待会要讲的波特率，电脑波特率很简单，可以设置，难的是单片机波特率的设置，可以这么理解，是电脑根据单片机设置的波特率再设置自己的波特率，因为两者必须一样，不然传输的数据可能乱码或者直接不显示。

讲波特率之前还要了解串行口通信是有很多类的：（51单片机用的是异步全双工通信，这里也只讲涉及到的）

1.按传输方向不同可分为3种：单工，半双工、全双工。

单工：只有一方发送或者接受，也就是只有一根通信线（例如遥控器只发送，收音机只接收）

半双工：双方都能发送和接受，只有一条通信线，也就是不能同时进行，同一时刻只能一方发送或接收。（例如最典型的对讲机，只有一方发送完了，另一方才能接收听到）

全双工：双方都能发送和接受，有两根通信线，双方可以同步进行（例如典型的电话）

2.按同步时钟信号可以分为2种：同步通信、异步通信。（这里只介绍异步通信）

异步通信：记住两个东西，数据帧和波特率。（后面再详细讲）

2.串口内部工作原理：

在这里插入图片描述
发送原理：TXD为发送线，要发送的数据存储在SBUF中，此时的SBUF作为发送缓冲分区，它按TH1和TL1设置好的波特率发送数据，通过TI为1，说明一帧数据发送成功，紧接着把TI置零，继续发送下一帧数据。

接收原理：RXD为接收线，电脑的数据通过它传给单片机，SBUF此时作为接收缓存器，它也是通过TH1和TL1设置好的波特率接收数据，RI为1说明接收完成。一般定义一个变量，接收电脑发过来的数据，然后解析这个数据，让单片机执行对应操作。

有如下面的代码（中断函数里的接收和发送代码）

void main()
{
	unsigned char send_Data;     //定义一个变量，为要发送的数据
	while(1)
	{
		SBUF=send_Data;         //将这个要发送的变量赋值给发送缓冲区
		while(TI==0);         //等待TI=0，即发送完成
		TI=0;              //发送完成立即将TI置0

		if(flag==1)       //检测接收到数据的标志位
		{
			//对accept_Data进行解析，然后执行对应操作。
		}
	}
}
void Uart() interrupt 4
{
	unsigned char flag=0;    //定义一个接收到数据的标志位
	unsigned char accept_Data;   //定义一个数据接收变量，SBUF接收缓冲区接收到的数据赋值给它
	if(RI)      //判断是否接收到数据，若接收到数据就往下执行
	{
		RI=0;      //接收到数据后马上将RI置0
		accept_Data=SBUF;     //将SBUF接收缓冲区里的数据赋值给接收变量
		flag=1;   //标志位生效，表示接收到了数据
	}
}

3.相关寄存器分析：

在这里插入图片描述

到了串行口这里用到的寄存器是SCON、IE、IP以及串行口独有的PCON。

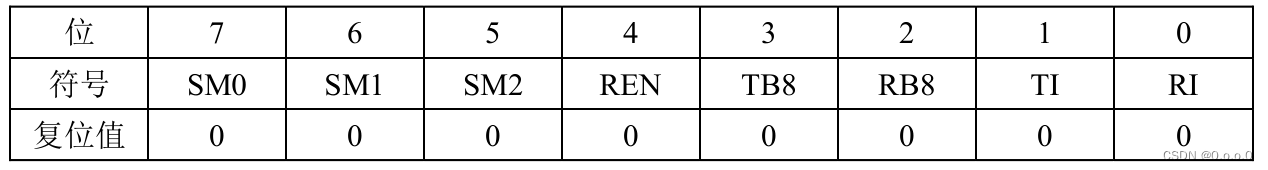

3.1 SCON（串行口控制寄存器）：（可位寻址）

在这里插入图片描述
SM0和SM1：和定时器的工作方式类似，SM0和SM1是串行口的工作方式，同样有4种：方式0、方式1、方式2、方式3，如下图所示：（重点掌握方式1和方式2，只讲方式1和方式2）

首先来了解波特率：

波特率是决定串行口发送数据的速率的，常见的波特率有1200、2400、4800、9600、19200，我们以9600为例。9600的波特率就是1s发送9600个码元（二进制的0或1）。方式0和方式2有固定的波特率，没什么好讲的。方式1和方式3波特率可变就是波特率要自己计算好波特率，通过定时器1的溢出来实现。注意这里其实不叫定时器1，也就是说定时器1在串行口中有另一个名字，叫波特率发生器（注意只能是定时器1，定时器0不行，且规定了要用定时器的工作方式2，可自动重装8位的那个）。这里只讲方式1，回到刚才9600的波特率就是1s发送9600个码元（二进制的0或1），那么发送1个码元就是1/9600s，这时得有一个东西提醒串口每隔1/9600s就要发送一个数据位（码元），那么这时候波特率发生器就用上了，设置好初值，让它定时1/9600s，每过1/9600s就溢出一次，因为用的是方式2自动重装，那么就不用考虑重新赋初值的问题，所以总的来说每过1/9600s溢出时就会提醒串口发一个数据位。

根据单片机晶振的不同，所产生的波特率也不一样，会有偏差，我们以11.0592的晶振频率为例，下面是常见的波特率对应的T1方式2的初值（上面的原理不懂也没关系，会用就行）

在这里插入图片描述

还要理解10位（8+2）异步收发和11位（9+2）异步收发，异步收发也就是异步通信，下面对数据帧做详细解释。
在这里插入图片描述
所谓数据帧的位数要根据选择的工作方式决定的，最常用方式1（10位），其次是方式2（11位，多了校验位）。这里用方式1举例（所以忽略校验位）。

发送：刚开始是空闲的，写入的数据存储在发送缓冲区SBUF中，等起始位为0时，开始以设置好的波特率速度传输数据位，并告诉另一个设备准备接收数据，等到了传输到第10位数据位（即停止位）时，停止位为1，此时为1帧，发送中断标志位TI=1，说明1帧数据发送完成，申请中断，数据就发送过去了。

接收：同样，起始位为0说明从另一台设备开始按设置好的波特率传输数据位过来，等到传到第10个数据位（即停止位）时，为1帧数据，接收中断标志位RI=1，说明1帧数据接收完成。申请中断，数据存储到接收缓冲区SBUF中。

这些是工作原理，至于怎么确定起始位和停止位完全不用知道，因为SBUF会处理好这些，我们要做的就是设置好T1初值（波特率发生器），然后写入合理的发送数据和接收数据进SBUF就行了。

SM2：这里用到方式1，所以不需要具体可自行查阅，我这默认只要两台设备通信，SM2为0就行了。

REN：它是接收允许控制位，也就说你想接收数据就必须打开它，即REN=1；

TB8和RB8：跟工作方式1无关，涉及到11位（9+2）异步收发才需要用到，即多了1位校验位，通过判断输入数据位的奇偶来判断传输的数据是否有效，这里只介绍工作方式1，所以这里TB8和RB8为0。

TI和RI：发送中断和接收中断标志位。通过发送或接收1位数据帧来触发他们是否为1，为1时触发中断，即发送完数据或接收完数据。在串口初始化中不需要配置，但无论哪种工作方式都要进行清零，因为只有清零了才会发送或接收下一个数据。首先要对TI和RI判断，例如，当TI或RI等于0时，处于发送着或接收着数据，当TI或RI不等于0了，说明发完或接收完一个数据，这时要紧接着给TI和RI清零，即TI=0或RI=0，好让它继续发送或接收下一个数据。

到这里SCON寄存器所有标志位就讲完了，它是可位寻址，所以SM0=0；SM1=1；END=1；表示启用工作模式1且允许接收，其他默认。也可以是SCON=0x50；表示启用工作模式1且允许接收。

3.2 PCON寄存器：

在这里插入图片描述
这个寄存器叫电源控制寄存器，不是只有一个标志位，其他的被我去掉了，而且这个SMOD标志位跟电源也扯不上关系，因为他是控制波特率速率的标志位，SMOD=0表示保持原来的波特率速率，SMOD=1，且要工作方式1、2、3表示波特率加倍。

3.3 TCOM 定时器模式寄存器：

在这里插入图片描述
因为要用到定时器T1作为波特率发生器，且要选择工作方式2，所以要用到TCOM寄存器，注意他是不可位寻址，所以可以说这个寄存器的值的是固定的。即TMOD=0x20；还有定时器1开启的允许位TR1=1；注意，定时器1只是作为波特率发生器，除了要配置初值让它溢出和允许开启定时器1外，其他啥也不用动，不用打开定时器1的中断，也不用写定时器1的中断函数。

当然也还要赋TH1和TL1的初值，选择工作方式2。

TH1=0xFD；          //这里用11.0592晶振9600波特率举例，这样即1/9600s溢出一次。
TL1=0xFD；          //因为这是工作方式2，这个做初值常量给它自动重装。

3.4 IE（中断允许寄存器）：

这里需要打开ES串口中断允许位，所以ES=1，还有不可少的EA=1总中断。

3.5 IP（中断优先级寄存器）：

没有配置情况下属于自然优先级（串行口排最后），仅用到一个中断可以不配置，若是想串行口的优先级高于其他，那么PS=1。

4.串行口中断代码框架：

3.1 伪代码：

{
1.串行口工作方式SM0和SM1； //可与2一起构成SCON；
2.接收允许位；
3.如若波特率加倍，需要考虑PCON的SMOD；
4.定时器模式TMOD；
5.定时器1开启允许位TR1；
6.TH1和TL1初值；
7.串行口中断允许位ES；
8.总中断EA；
9.是否需要优先级PS；
}

3.2 初始化代码：

#include<reg52.h>
void main()
{
    SCON=0x50;       //二进制：0101 0000，开启工作方式1且允许接收数据。
    TMOD=0x20;       //选择定时器1的工作方式2
    TR1=1;           //开启定时器1
    TH1=0xFD;        //定时1/9600s，即每1/9600s溢出一次。
    TL1=0xFD;
    ES=1;            //打开串口中断允许位。
    EA=1;            //打开总中断。
    while(1)
    {

    }
}

void UART_Routine(void)   interrupt 4
{
    if(TI)                //如果TI发送标志位不为0，能进入这个条件说明已经发送数据出去了
    {
        TI=0;             //这时我们需使TI=0，让它继续发送下一个数据。
    }
    if(RI)                //如果RI接收标志位不为0，能进入这个条件说明已经接收数据成功了
    {
        RI=0;             //这时我们需使RI=0，让它继续接收下一个数据。
    }
}

5.串口案例分享：

题目：单片机向电脑每隔1秒发送一个数据，数据从0开始，一直递增；且电脑通过发送数据0-8控制单片机8盏LED灯亮灭，若是发送的数据不是0-8，那么单片机向电脑发回一个数据，且灯全灭。

#include <REGX52.H>
#include <INTRINS.H>

void UartInit();                  //声明串行口初始化函数。
void Delay1ms(int xms);           //声明延时函数。

void main()
{
        unsigned char number;      //定义一个变量接收来自电脑写入的数据。
        unsigned char sec;         //定义一个发送给电脑的变量
        UartInit();                //调用串行口初始化函数
        while(1)
        {
                SBUF=sec;          //往发送缓存器写入数据
                sec++;             //改变数据的值，让数据每次加1
                while(TI==0);      //若数据位加到TI=1，则跳出while循环，发送以为数据
                TI=0;              //立即清零，为发送下一位数据做准备。
                Delay1ms(1000);    //每隔1s发一个数据，这里可能会跟定时器1溢出混淆，不是开了定时器1吗？怎么还要另外延时
                                   //定时器1并没有开中断，他只是作为波特率发生器，溢出只是提醒串口需要发送一个码元（数据位）
                if(RI)             //能进入条件说明已经收到数据了
                {
                        RI=0;      //马上清零，为接收下一位数据做准备。
                        number=SBUF;   //定义的变量接住电脑发来的数据，也可以直接用SBUF
                        switch(number)                //判断电脑发来的数据，并执行对应的操作
                        {
                                case 1: P2=0xFE;break;
                                case 2: P2=0xFD;break;
                                case 3: P2=0xFB;break;
                                case 4: P2=0xF7;break;
                                case 5: P2=0xEF;break;
                                case 6: P2=0xDF;break;
                                case 7: P2=0xBF;break;
                                case 8: P2=0x7F;break;
                                default :SBUF=0x0E;P2=0xFF;break;
                        }
                }
        }
}

void UartInit()            //串行口初始化函数
{
        SCON=0x50;         //启用工作方式1且允许接收数据。
        TMOD=0x20;         //选择定时器1的工作方式2
        TH1=0xFD;          //定时1/9600s，记满溢出。
        TL1=0xFD;          //不断给TH1赋予初始常量
        ES=1;              //开启串行口中断允许位
        EA=1;              //开启总中断。
        TR1=1;             //开启定时器启用允许位。
}


void Delay1ms(int xms)       //延时函数
{
        unsigned char i, j;
        while(xms)
        {
                _nop_();
                i = 2;
                j = 199;
                do
                {
                        while (--j);
                } while (--i);
                xms--;
        }
}

void Uart() interrupt 4      //串行口中断函数 注意中断号为4
{


}
