vrrp+单臂路由+ospf手把手教详细配置

• 前言提醒

在配置之前需要对设备选择进行强调 本次设备的路由器使用的为AR2220，在此前使用过router路由器并不能进行选举，

如果出现双主问题，在LSW1上的接口类型配置出现问题，或是没有在子接口上更改优先级，或是虚拟网关配置不相同，如果子接口地址不和虚拟网关在同一网段则会配置不上虚拟网关。

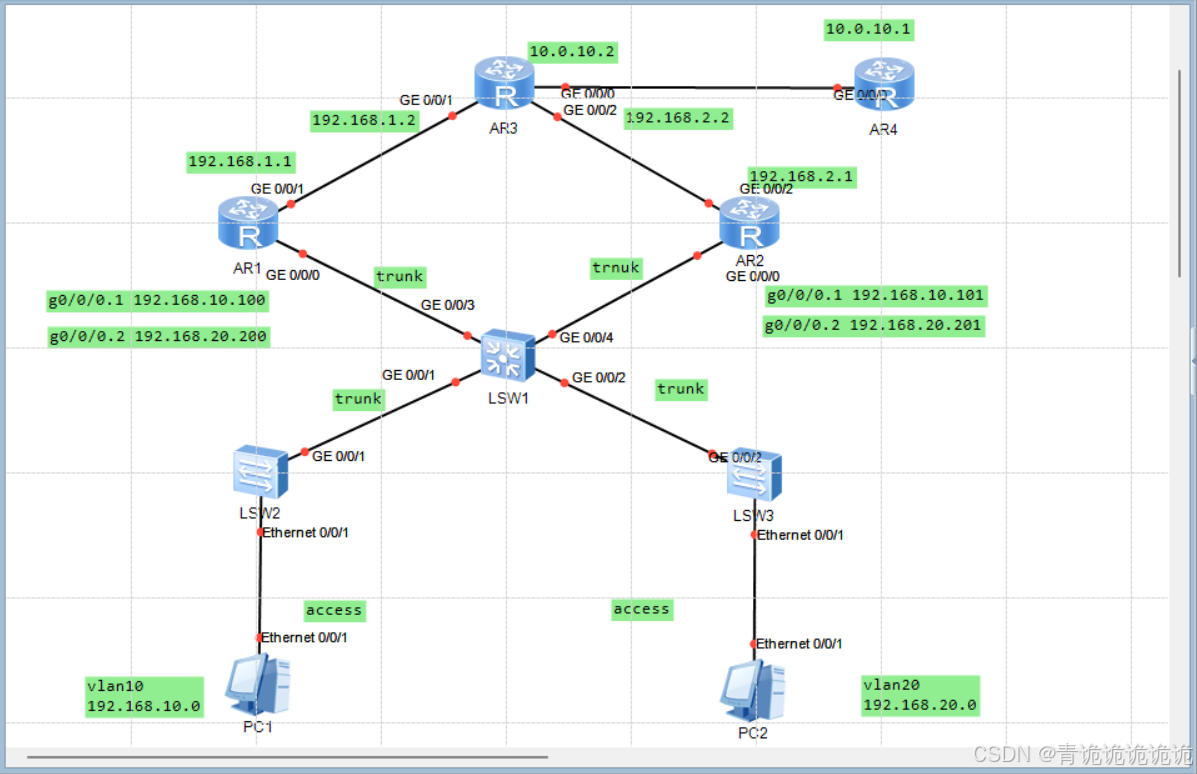

配置拓扑

其中AR1为vlan10的master 为vlan20的backup

其中AR2为vlan20的master 为vlan10的backup

配置思路从接入层开始配置接口类型并且划分出vlan

 然后在AR1和AR2的子接口上配置单臂路由同时配置vrrp 注意此时就算全网不互通也是可以选举出master和backup路由的，做完后进行ospf单区域的配置。

• 基础配置

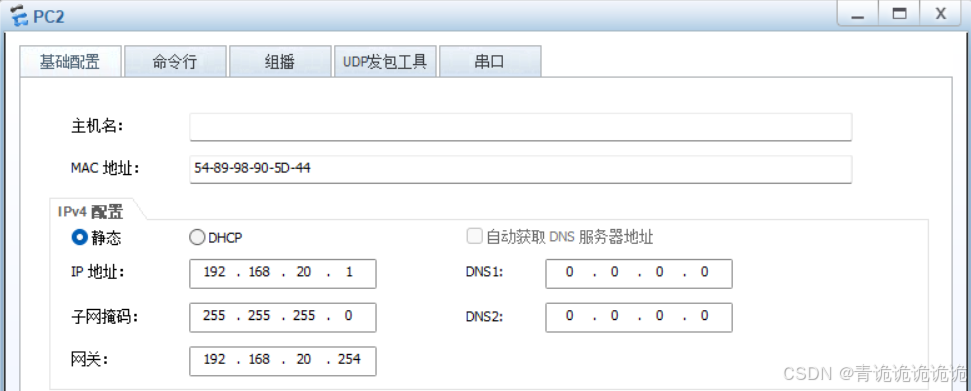

pc1和pc2的配置图

首先进行接口类型和ip地址的基础配置

LSW2的基础配置

<Huawei>SYS      //大小写不影响
[Huawei]SYS LSW2
[LSW2]un in en   //因为后续会有很多消息提示这里就先关闭消息提醒
Info: Information center is disabled.   //开启后的提示 开启后会更方便书写命令，其他不影响

[LSW2]vlan batch 10 20  //创建vlan10 20
Info: This operation may take a few seconds. Please wait for a moment...done.  //创建中
[LSW2]int e0/0/1    //进入e0/0/1接口
[LSW2-Ethernet0/0/1]p l a   //更改接口类型为access的简写
[LSW2-Ethernet0/0/1]p d v 10   //允许vlan10通过 简写
[LSW2-Ethernet0/0/1]int g0/0/1
[LSW2-GigabitEthernet0/0/1]p l t   //更改接口类型为trunk
[LSW2-GigabitEthernet0/0/1]p t a v 10 20   //允许vlan10 20 通过接口

LSW3的基础配置和LSW2差不多

<Huawei>sys
[Huawei]sys LSW3
[LSW3]un in en
Info: Information center is disabled.
[LSW3]v b 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW3]int e0/0/1
[LSW3-Ethernet0/0/1]p l a

[LSW3-Ethernet0/0/1]p d v 20
[LSW3-Ethernet0/0/1]int g0/0/2
[LSW3-GigabitEthernet0/0/2]p l t
[LSW3-GigabitEthernet0/0/2]p t a v 10 20

LSW1的基础配置

<Huawei>sys
[Huawei]sys LSW1
[LSW1]un in en

[LSW1]v b 10 20       //创建vlan 10 20

[LSW1]port-g	//敲完前面tab键不全
[LSW1]port-group g	//敲完g再补全
[LSW1]port-group group-member      //用打组的方式进行接口类型的配置，或者是用进入接口的方式配置接口类型都是可以的，此处用的是打组的方式，上面LSW2,3是用的进入接口的方式 配置结果没有什么不同，看个人选择
[LSW1]port-group group-member g0/0/1 to g0/0/4   //选择打组的接口
[LSW1-port-group]p l t   //敲完后自动出现下方四个命令
[LSW1-GigabitEthernet0/0/1]p l t   //自动出现
[LSW1-GigabitEthernet0/0/2]p l t   //自动出现
[LSW1-GigabitEthernet0/0/3]p l t   //自动出现
[LSW1-GigabitEthernet0/0/4]p l t   //自动出现
[LSW1-port-group]p t a v 10 20     //敲完后自动出现下方四个命令
[LSW1-GigabitEthernet0/0/1]p t a v 10 20  //自动出现
[LSW1-GigabitEthernet0/0/2]p t a v 10 20  //自动出现
[LSW1-GigabitEthernet0/0/3]p t a v 10 20  //自动出现
[LSW1-GigabitEthernet0/0/4]p t a v 10 20  //自动出现

注意！此时下面两台路由器的g0/0/0接口不要配置ip地址，只需要配置上方端口即可

AR1上的基础配置

<Huawei>sys

[Huawei]sys AR1
[AR1]UN IN EN
Info: Information center is disabled.
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip ad 192.168.1.1 24

AR2上的基础配置

<Huawei>sys

[Huawei]sys AAR2
[AAR2]int g0/0/2

[AAR2-GigabitEthernet0/0/2]ip ad 192.168.2.1 24

AR3的基础配置

<Huawei>sys

[Huawei]sys AR3
[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip ad 10.0.10.2 24

[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip ad 192.168.1.2 24

[AR3-GigabitEthernet0/0/1]int g0/0/2
[AR3-GigabitEthernet0/0/2]ip ad 192.168.2.2 24

AR4 的基础配置

<Huawei>sys

[Huawei]sys LSW4

[LSW4]int g0/0/0
[LSW4-GigabitEthernet0/0/0]ip ad 10.0.10.1 24

• 进行vrrp和单臂路由的配置

AR1的子接口上进行配置

[AR1]int g0/0/0.1   //进入子接口
[AR1-GigabitEthernet0/0/0.1]ip ad 192.168.10.100 24   //子接口的ip地址要和vrrp的虚拟网关在一个网段内

[AR1-GigabitEthernet0/0/0.1]dot1q  termination  vid  10  //单臂路由配置具体不过多赘述
[AR1-GigabitEthernet0/0/0.1]arp broadcast enable

[AR1-GigabitEthernet0/0/0.1]vrrp vrid  10 virtual-ip 192.168.10.254   //vrid相当于一个名字是什么都行不影响配置，后面的虚拟地址要和子接口ip地址在同一网段

[AR1-GigabitEthernet0/0/0.1]vrrp vrid  10 priority 120   //更改优先级 默认为100

[AR1-GigabitEthernet0/0/0.1]vrrp vrid  10 preempt-mode timer  delay  10  //设置延时抢占时间
[AR1-GigabitEthernet0/0/0.1]vrrp vrid  10 track interface g0/0/0 reduced  60  //跟踪上行接口g0/0/1 若上行接口断开则优先级减少60

[AR1-GigabitEthernet0/0/0.1]int g0/0/0.2   //进入g0/0/0.2接口
[AR1-GigabitEthernet0/0/0.2]ip ad 192.168.20.200 24    //配置ip地址

[AR1-GigabitEthernet0/0/0.2]dot1q  termination  vid  20
[AR1-GigabitEthernet0/0/0.2]arp broadcast  enable         //配置单臂路由

[AR1-GigabitEthernet0/0/0.2]vrrp vrid  20 virtual-ip 192.168.20.254

[AR1-GigabitEthernet0/0/0.2]vrrp vrid  20 priority 110    //此处配置优先级为110是为了选举出master交换机

[AR1-GigabitEthernet0/0/0.2]vrrp vrid  20 preempt-mode timer  delay  10

[AR1-GigabitEthernet0/0/0.2]vrrp vrid  20 track int g0/0/0 reduced 60

AR2的子接口上进行配置

[AAR2]int g0/0/0.1
[AAR2-GigabitEthernet0/0/0.1]ip ad 192.168.10.101 24

[AAR2-GigabitEthernet0/0/0.1]dot1q termination  vid 10   //单臂路由
[AAR2-GigabitEthernet0/0/0.1]arp broadcast  enable

[AAR2-GigabitEthernet0/0/0.1]vrrp vrid  10 virtual-ip 192.168.10.254  //注意此处的vid必须与AR1的vrid相同否则不进行选举 并且虚拟网关必须一模一样否则不进行选举

[AAR2-GigabitEthernet0/0/0.1]vrrp vrid  10 priority 110  //更改优先级使AR2的vrid10的优先级小于AR1即可

[AAR2-GigabitEthernet0/0/0.1]vrrp vrid  10 preempt-mode timer  delay  10


[AAR2-GigabitEthernet0/0/0.1]int g0/0/0.2
[AAR2-GigabitEthernet0/0/0.2]ip ad 192.168.20.201 24

[AAR2-GigabitEthernet0/0/0.2]dot1q  termination  vid  20   //单臂路由
[AAR2-GigabitEthernet0/0/0.2]arp broadcast  enable

[AAR2-GigabitEthernet0/0/0.2]vrrp vrid  20 virtual-ip 192.168.20.254

[AAR2-GigabitEthernet0/0/0.2]vrrp vrid  20 priority 120

[AAR2-GigabitEthernet0/0/0.2]vrrp vrid  20 preempt-mode timer  delay 10

[AAR2-GigabitEthernet0/0/0.2]vrrp vrid  20 track int g0/0/0 reduced  60

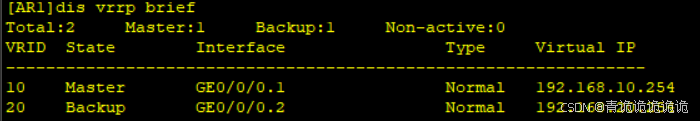

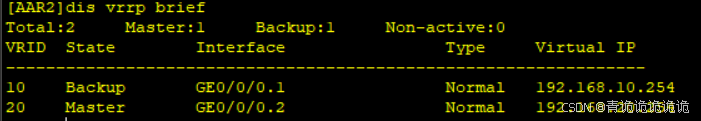

配置完上面配置后使用dis vrrp brief查询状态

• 配置ospf

在AR1上配置ospf

[AR1]ospf 1

[AR1-ospf-1]area 0

[AR1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR2上配置ospf

[AAR2]ospf 1

[AAR2-ospf-1]area 0

[AAR2-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[AAR2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[AAR2-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255

AR3配置ospf

[AR3]ospf 1
[AR3-ospf-1]ar 0

[AR3-ospf-1-area-0.0.0.0]network 10.0.10.0 0.0.0.255

[AR3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[AR3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0255

AR4配置ospf

[LSW4]ospf 1
[LSW4-ospf-1]a 0

[LSW4-ospf-1-area-0.0.0.0]network 10.0.10.0 0.0.0.255

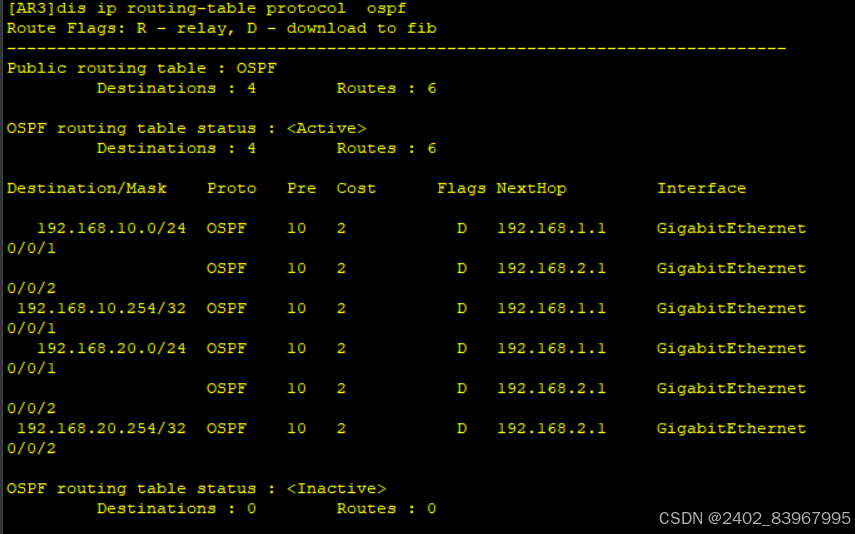

在AR1上查询ospf路由表dis ip routing-table protocol  ospf

• 结束

此时完成全网互通

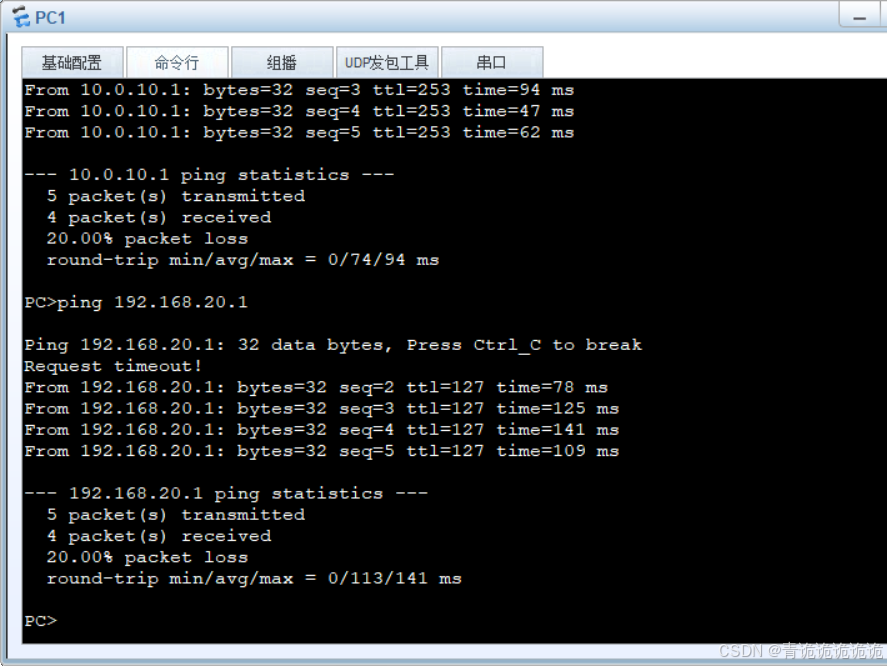

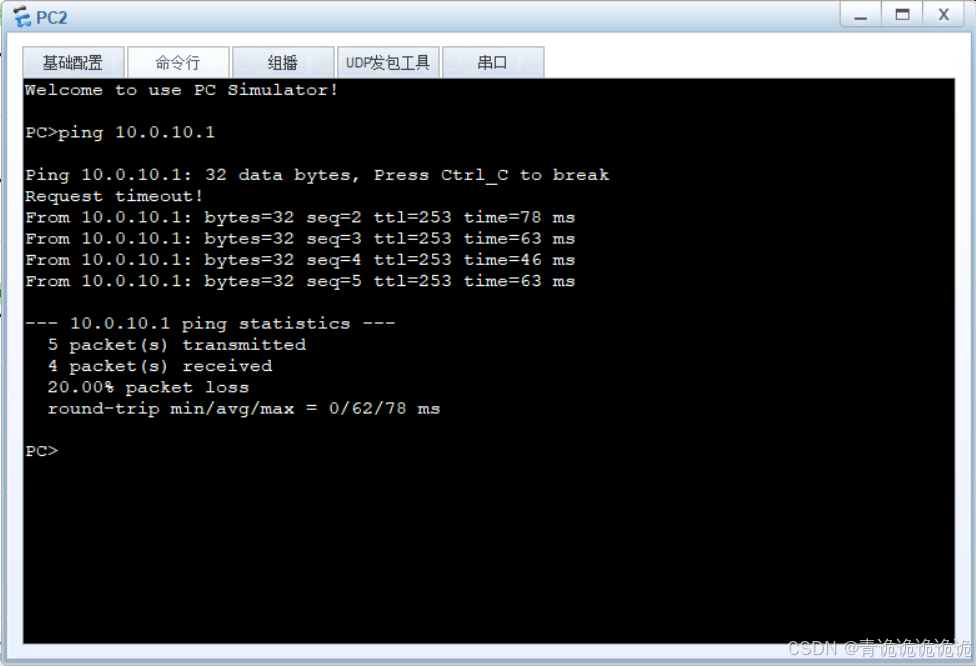

使用PC1pingAR4的结果，PC2pingAR4的结果

PC1pingPC2结果
