三层交换机配置DHCP中继

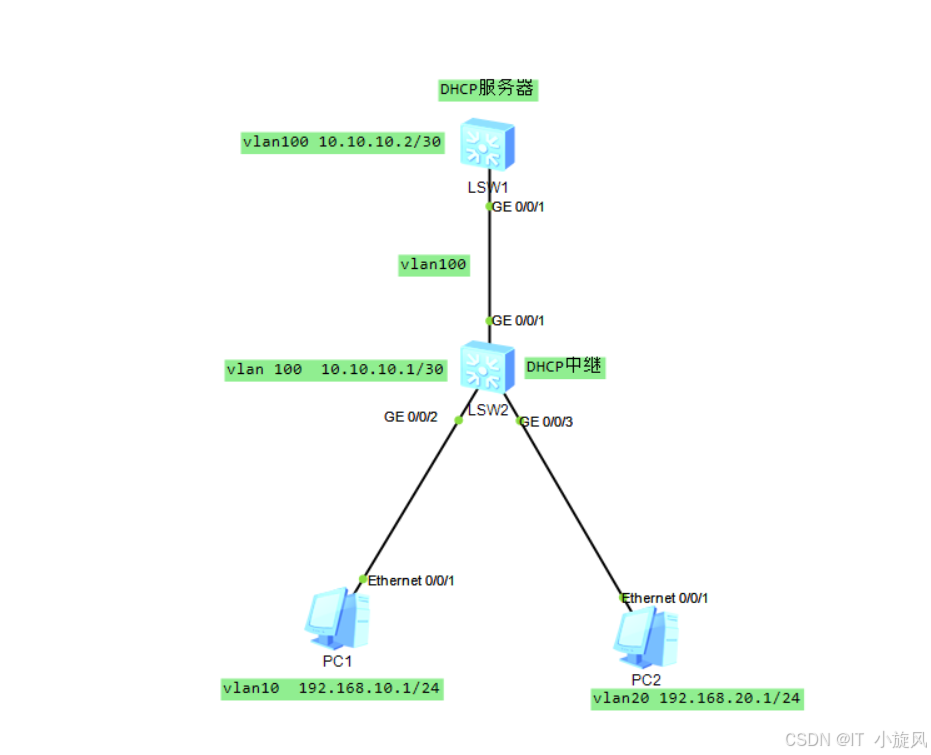

 上图就是需要配置的拓扑。

1.先配置pc的ip地址获取方式，把静态改成DHCP

2.在提供DHCP中继功能的三层交换机上实现vlan之间通信。

（1）在sw2 创建vlan，命令如下

<Huawei>system-view

[Huawei]sysname DHCP-Relay

[DHCP-Relay]vlan batch 10 20 100

（2）把与pc连接的端口分别加入vlan10和vlan20命令如下

[DHCP-Relay]interface g0/0/2

[DHCP-Relay-GigabitEthernet0/0/2]port link-type access

[DHCP-Relay-GigabitEthernet0/0/2]port default vlan 10

[DHCP-Relay-GigabitEthernet0/0/2]quit

[DHCP-Relay]interface g0/0/3

[DHCP-Relay-GigabitEthernet0/0/2]port link-type access

[DHCP-Relay-GigabitEthernet0/0/2]port default vlan 20

[DHCP-Relay-GigabitEthernet0/0/3]quit

（3）为vlanif10和20接口分别设置网关命令如下

[DHCP-Relay]interface Vlanif 10

[DHCP-Relay-Vlanif10]ip address 192.168.10.1 24

[DHCP-Relay-Vlanif10]interface vlanif 20

[DHCP-Relay-Vlanif20]ip address 192.168.20.1 24

（4）将连接DHCP服务器的端口设置为address，并允许vlan100 通过。命令如下

[DHCP-Relay]interface g0/0/1

[DHCP-Relay-GigabitEthernet0/0/1]port link-type access

[DHCP-Relay-GigabitEthernet0/0/1]port default vlan 100

[DHCP-Relay-GigabitEthernet0/0/1]quit

[DHCP-Relay]interface Vlanif 100

[DHCP-Relay-Vlanif100]ip address 10.10.10.1 30

[DHCP-Relay-Vlanif100]quit

（5）在DHCP 中继上配置一条指向 DHCP服务器的默认路由，以便把 PC发出的DHCP广播报文中继给 DHCP服务器。命令如下。

[DHCP-Relay]ip route-static 0.0.0.0 0 10.10.10.2

2.现在配置DHCP服务器

（1）创建用于与DHCP中继通信的vlan100让接口允许vlan100通过

<Huawei>system-view

[Huawei]vlan 100

[Huawei-vlan100]quit

[Huawei]interface g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type access

[Huawei-GigabitEthernet0/0/1]port default vlan 100

（2） 配置 VLANIF 100 的P 地址，用于 VLAN 之间的通信。命令如下。

[Huawei]interface Vlanif 100

[Huawei-Vlanif100]ip address 10.10.10.2 30

[Huawei-vlan100]quit

（3） 配置到达 VLAN 20 和 VLAN 30 的静态路由,以便把 DHCP 报文发给 DHCP 中继。命令如下。

[Huawei]ip route-static 192.168.10.0 24 10.10.10.1

[Huawei]ip route-static 192.168.20.254 24 10.10.10.1

（4）为提供DHCP 中继的三层交换机启用 DHCP 功能，并为各 VLANIF 接口启用 DHCP 中继.当收到 VLAN20和 VLAN30的 DHCP 广播报文时,中继给 DHCP服务器，即 10.10.10.2。命令如下（在sw2配置）

[DHCP-Relay]dhcp enable          //启用DHCP功能

[DHCP-Relay]interface Vlanif 10

[DHCP-Relay-Vlanif10]dhcp select relay    //启用DHCP中继

[DHCP-Relay-Vlanif10]dhcp relay server-ip 10.10.10.2   //中继给DHCP服务器

[DHCP-Relay-Vlanif10]interface vlanif 20

[DHCP-Relay-Vlanif20]dhcp select relay

[DHCP-Relay-Vlanif20]dhcp relay server-ip 10.10.10.2

[DHCP-Relay-Vlanif20]quit

(5)配置DHCP服务在sw1配置

[Huawei]dhcp enable

[Huawei]interface Vlanif 100

[Huawei-Vlanif100]dhcp select global    //启用全局地址池

[Huawei-Vlanif100]quit

[Huawei]ip pool vlan10   //第一个地址池名为vlan10

[Huawei-ip-pool-vlan10]network 192.168.10.0 mask 24      //指定网段和子网掩码

[Huawei-ip-pool-vlan0]gateway-list 192.168.10.254     //指定默认网关

[Huawei-ip-pool-vlan10]quit

[Huawei]ip pool vlan20       //第二个地址池名为vlan20

[Huawei-ip-pool-vlan20]network 192.168.20.0 mask 24

[Huawei-ip-pool-vlan0]gateway-list 192.168.20.254

这里就配置完成可以使用ipconfig命令验证

查看中继配置信息命令是：display DHCP  relay vlanif 10 或20

查看DHCP服务器的IP地址池的分配情况可以使用命令：display IP  pool  name  vlan10或20
