STM32GPIO输出实战-LED模板移植

一，Cube建立代码框架
二，移植调度器
三，修改移植错误
四，移植LED模板
五，修改移植错误
六，下载验证

上一节讲了一个随意驱动Led的模板，本节将带你从0移植

一，Cube建立代码框架

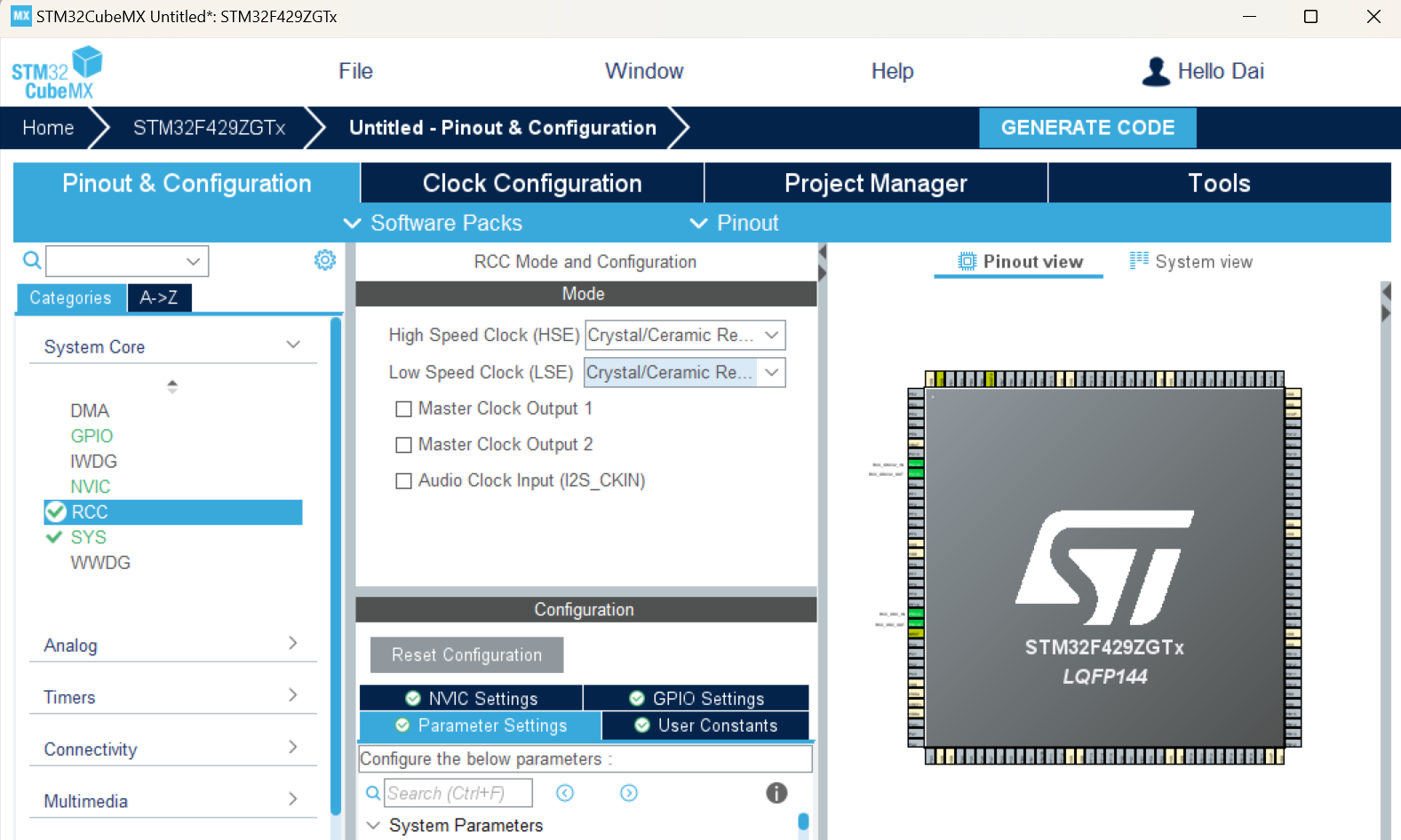

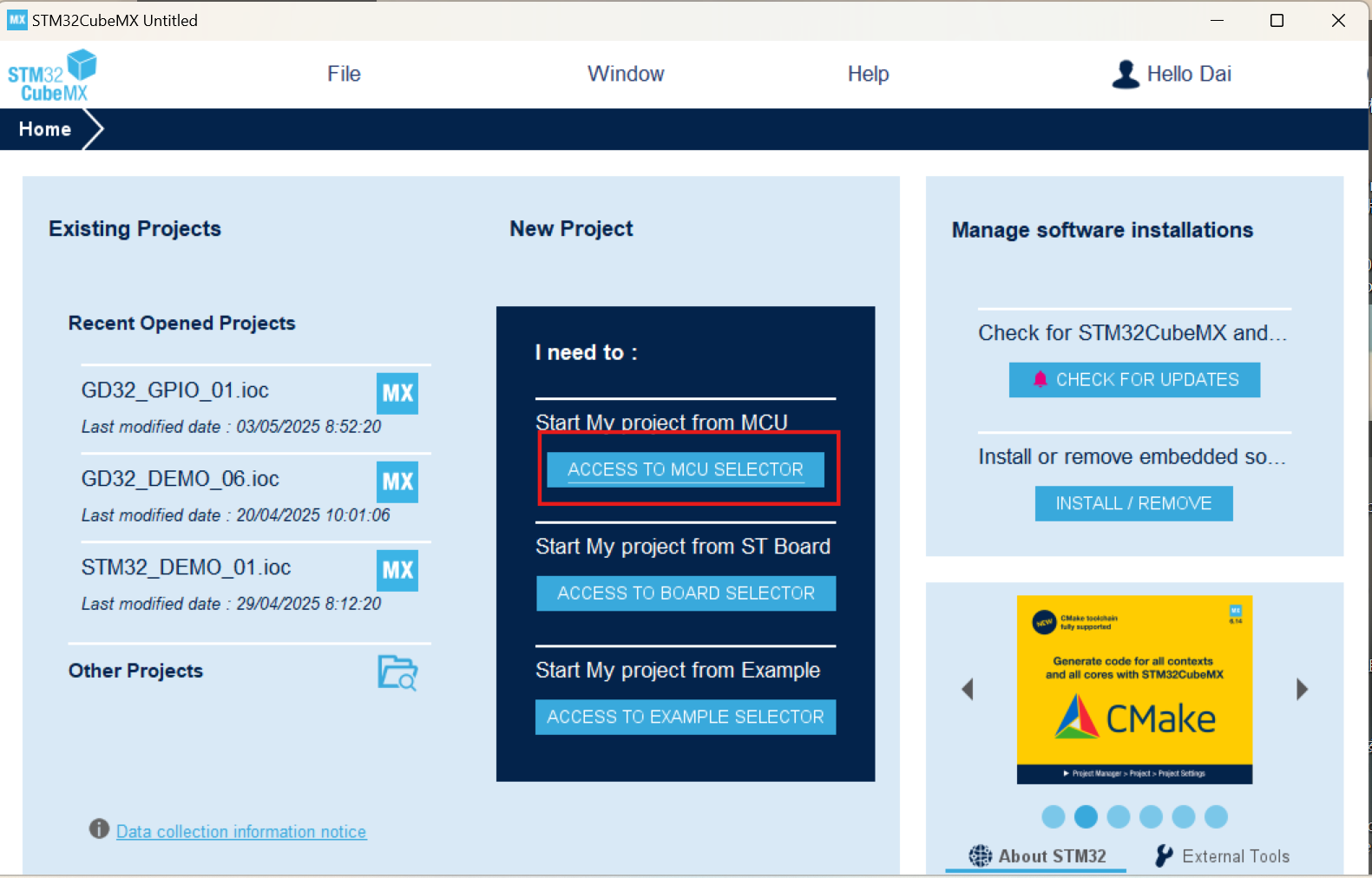

双击打开Cube，点击ACCESS TO MCU SELETOR
在这里插入图片描述
选择芯片型号STM32F429ZGTx，出现以下界面

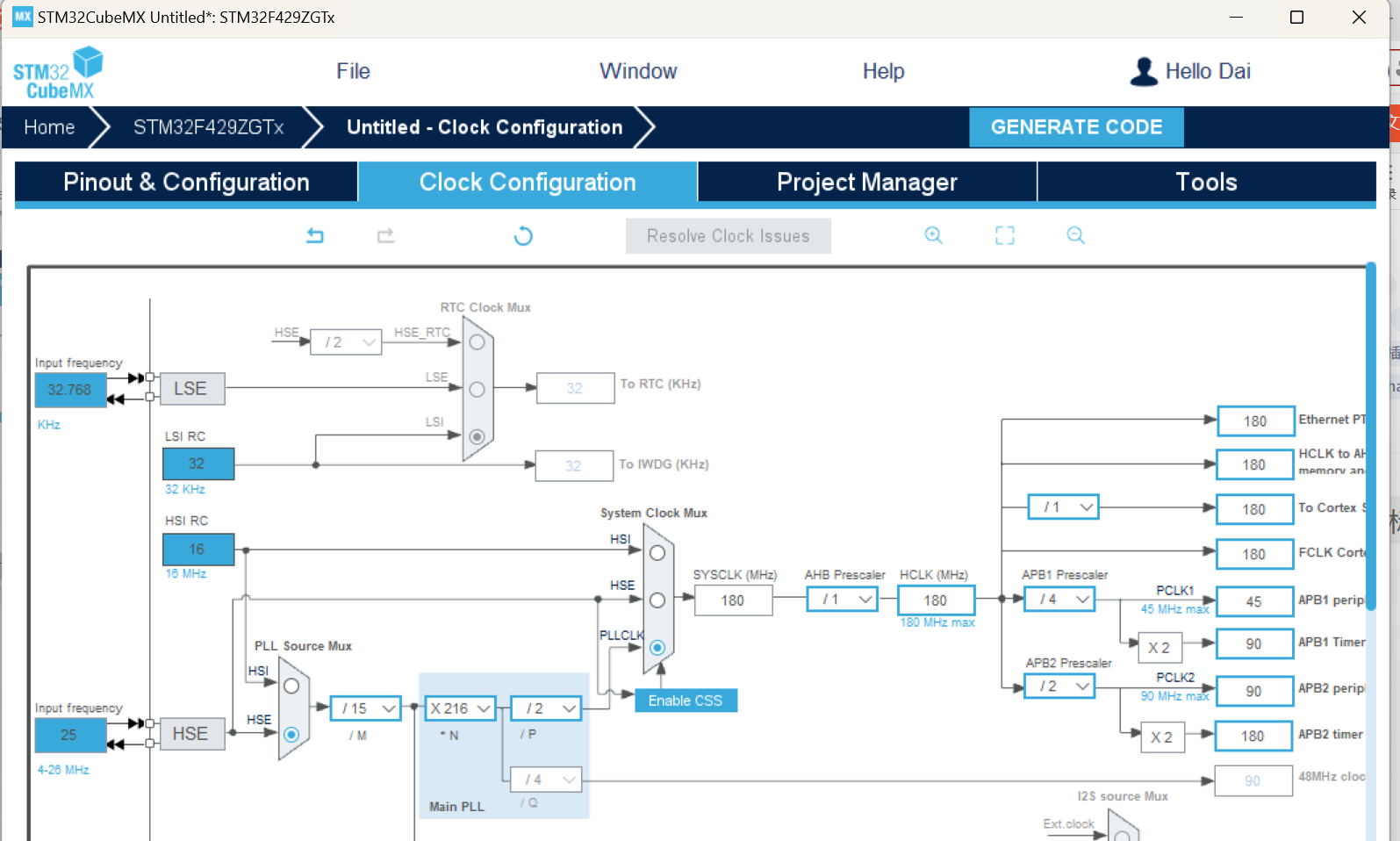

配置时钟

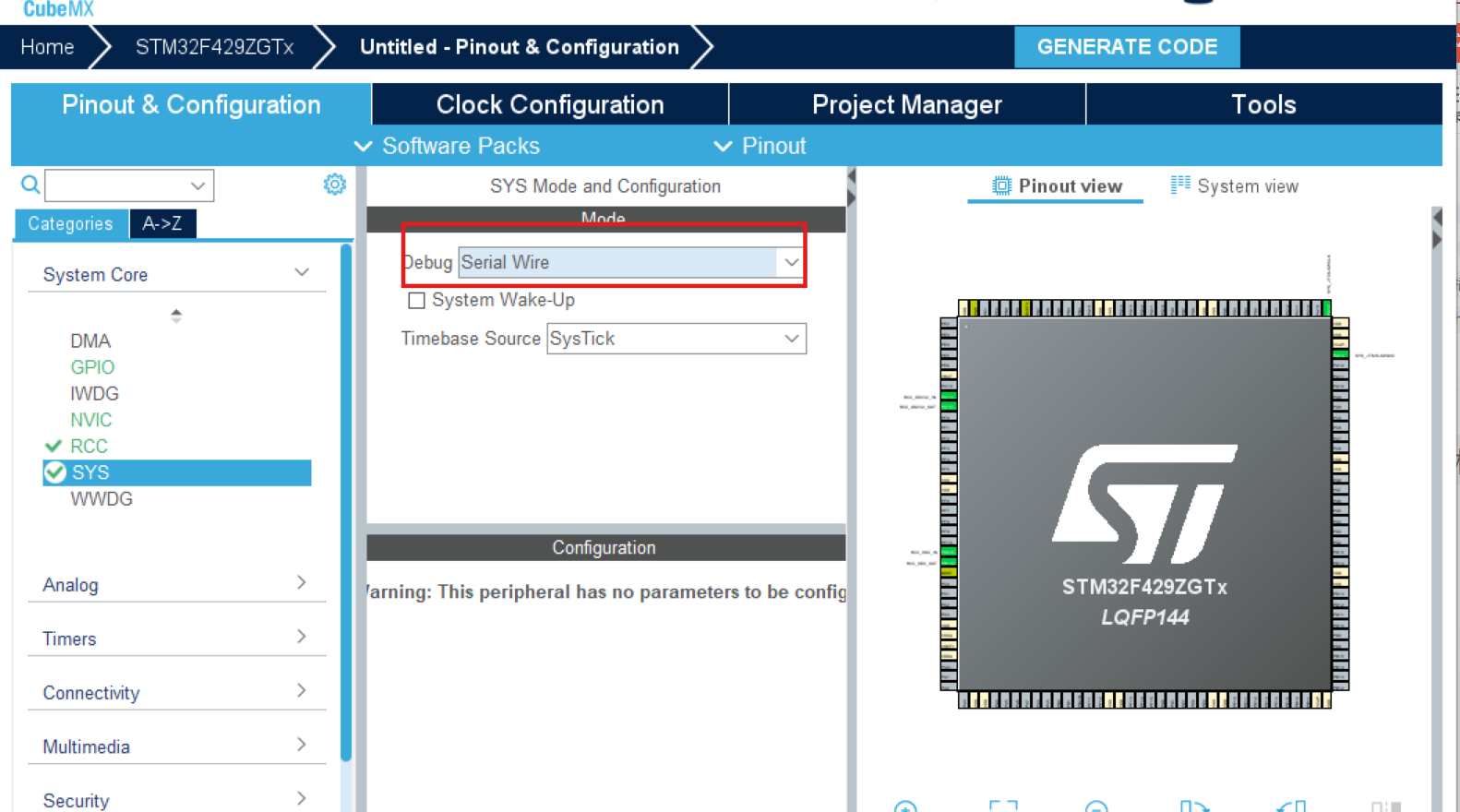

选择调试接口为

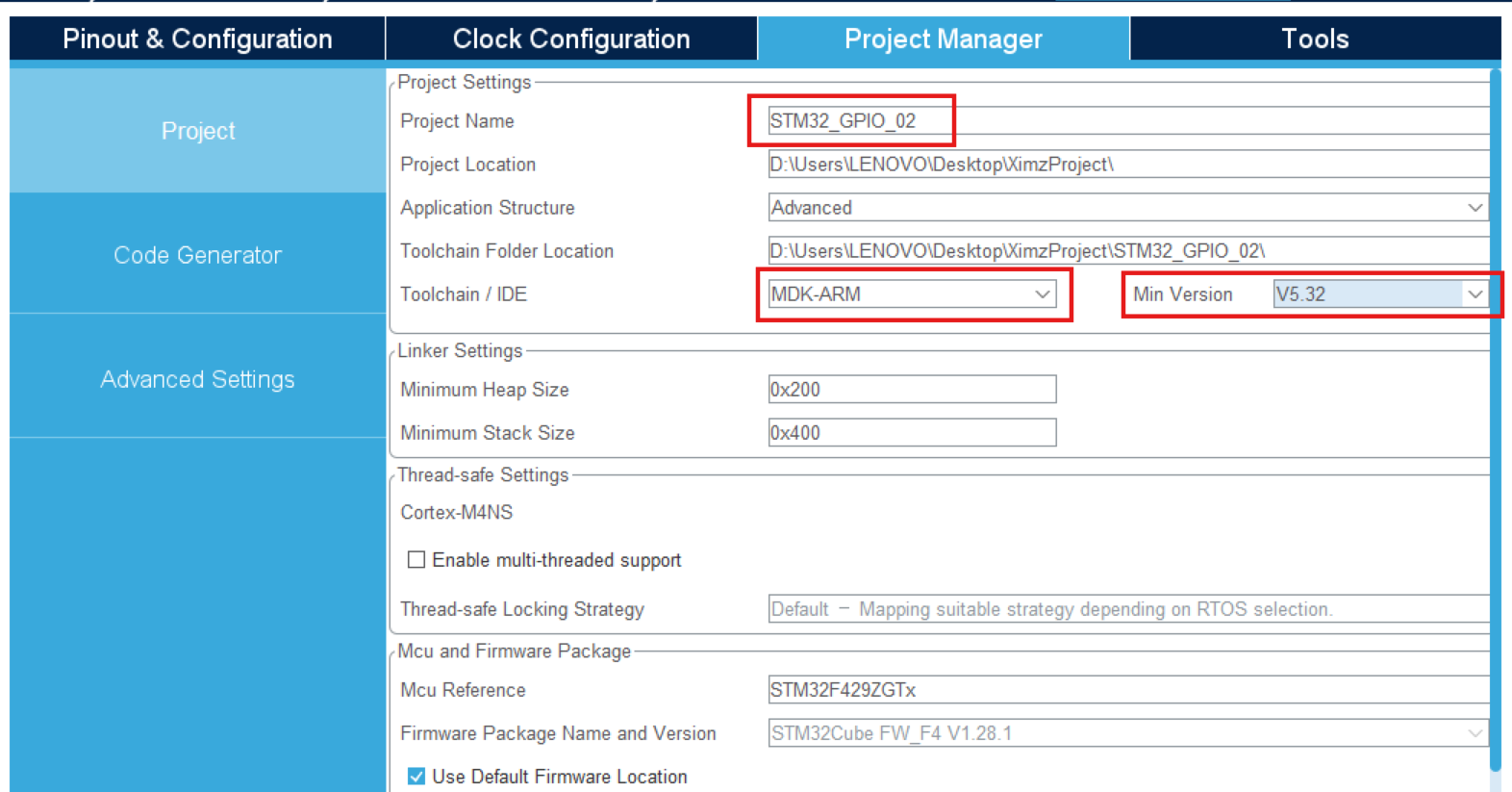

配置工程路径，选择编译环境

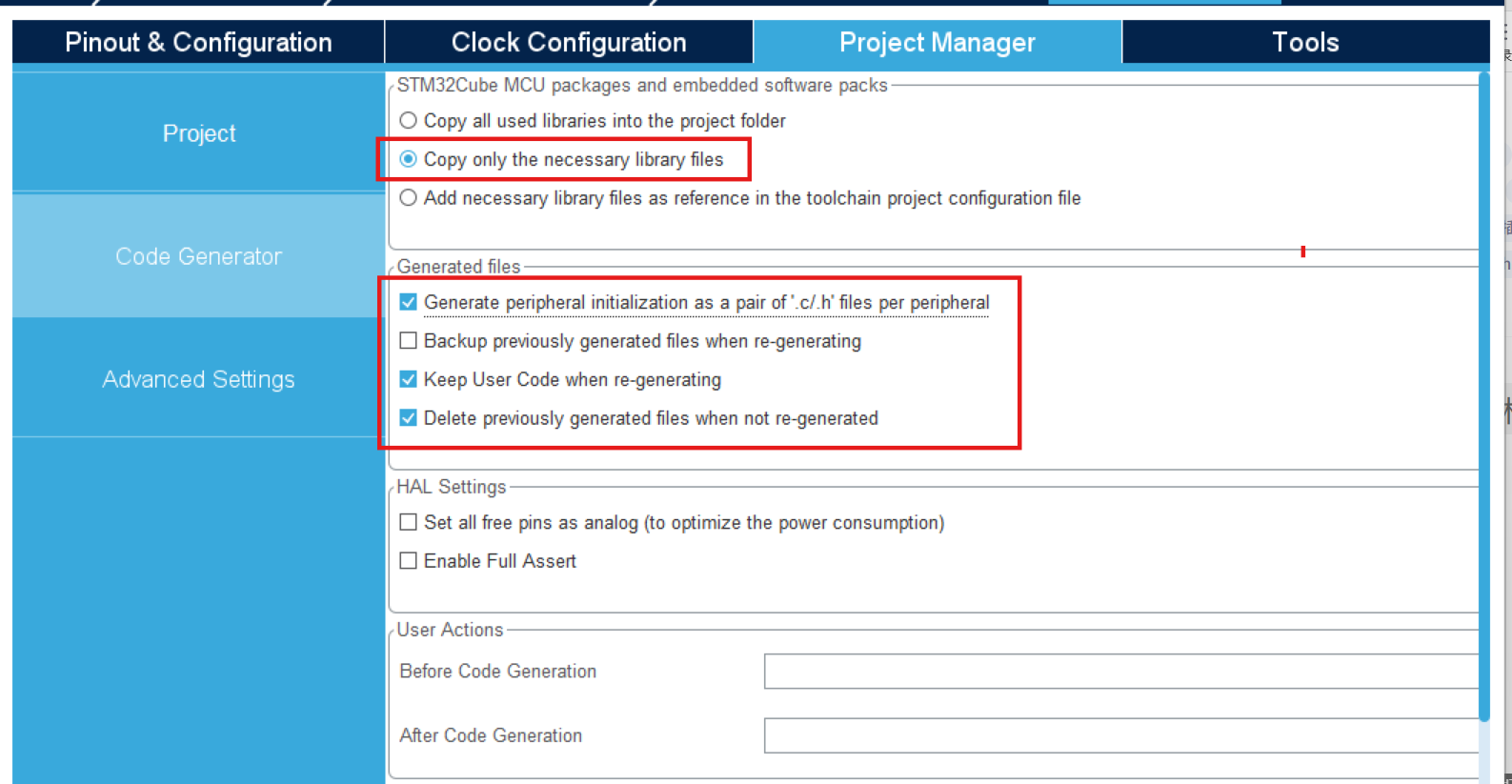

配置代码生成器

点击生成代码

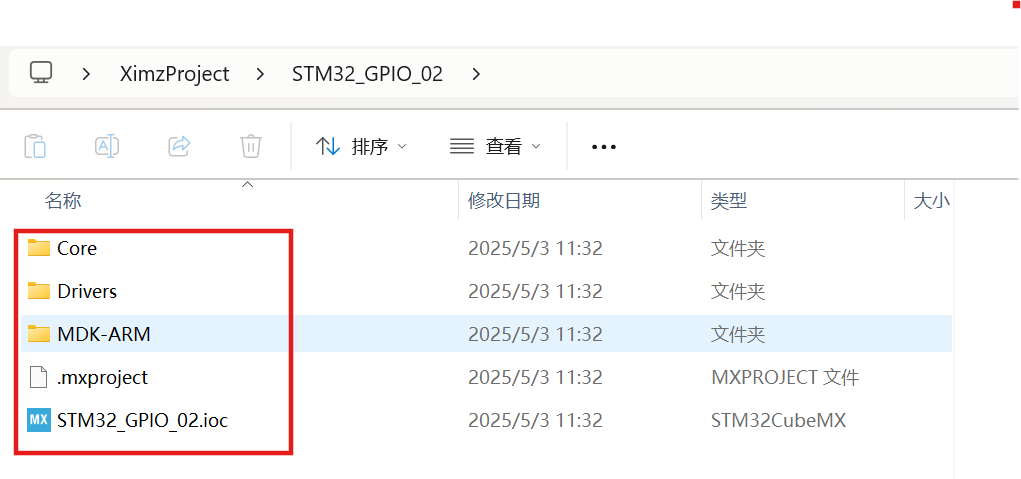

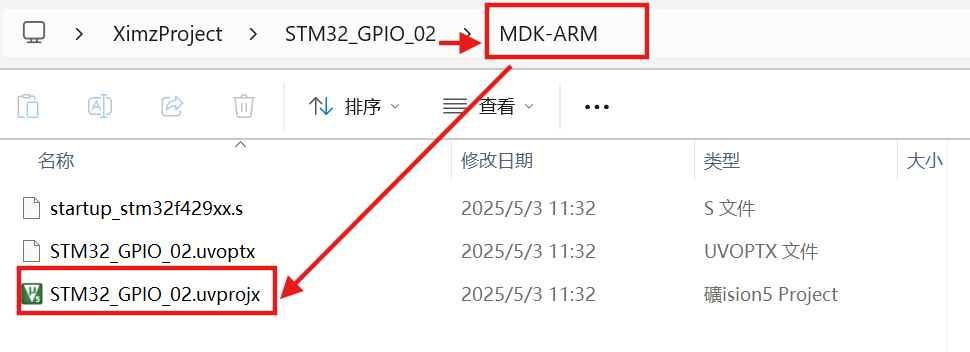

打开工程文件夹

发现有五个文件，说明代码框架搭建成功

二，移植调度器

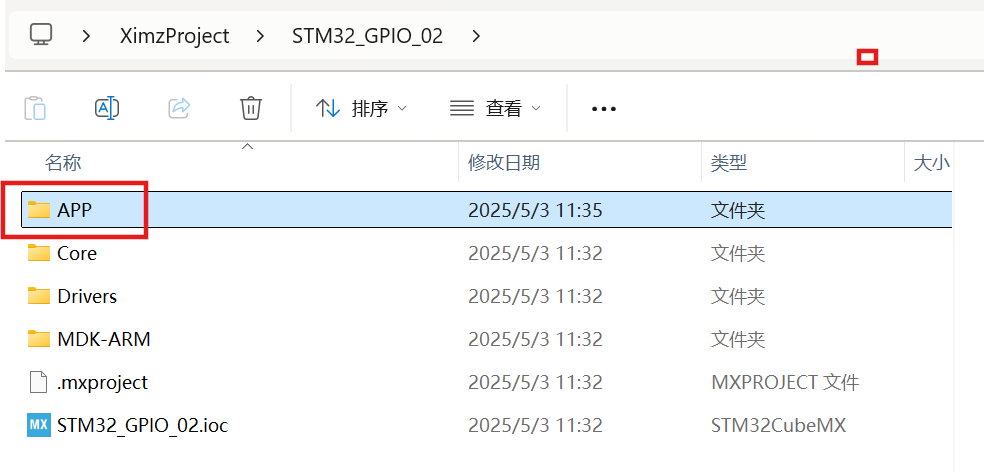

在上面的基础上，在新建APP文件
在这里插入图片描述

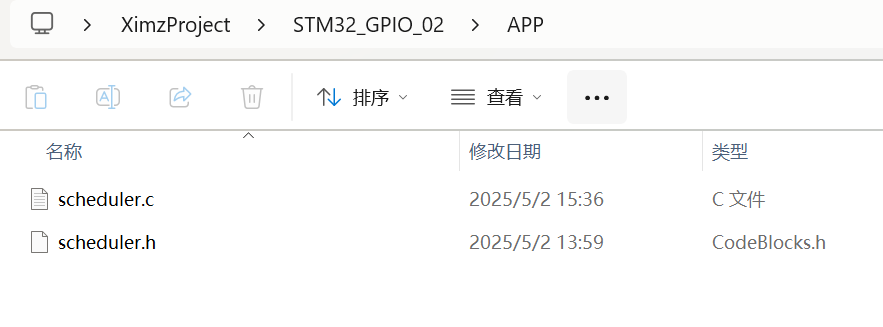

复制以前的调度器文件到APP中
“scheduler.c”

#include "scheduler.h"


// 全局变量，用于存储任务数量
uint8_t task_num;

typedef struct {
    void (*task_func)(void);
    uint32_t rate_ms;
    uint32_t last_run;
} task_t;

void led_task()
{

}

// 静态任务数组，每个任务包含任务函数、执行周期（毫秒）和上次运行时间（毫秒）
static task_t scheduler_task[] =
{
    {led_task, 1, 0},  // 定义一个任务，任务函数为 Led_Proc，执行周期为 10 毫秒，初始上次运行时间为 0
};

/**
 * @brief 调度器初始化函数
 * 计算任务数组的元素个数，并将结果存储在 task_num 中
 */
void scheduler_init(void)
{
    // 计算任务数组的元素个数，并将结果存储在 task_num 中
    task_num = sizeof(scheduler_task) / sizeof(task_t);
}

/**
 * @brief 调度器运行函数
 * 遍历任务数组，检查是否有任务需要执行。如果当前时间已经超过任务的执行周期，则执行该任务并更新上次运行时间
 */
void scheduler_run(void)
{
    // 遍历任务数组中的所有任务
    for (uint8_t i = 0; i < task_num; i++)
    {
        // 获取当前的系统时间（毫秒）
        uint32_t now_time = HAL_GetTick();

        // 检查当前时间是否达到任务的执行时间
        if (now_time >= scheduler_task[i].rate_ms + scheduler_task[i].last_run)
        {
            // 更新任务的上次运行时间为当前时间
            scheduler_task[i].last_run = now_time;

            // 执行任务函数
            scheduler_task[i].task_func();
        }
    }
}

“scheduler.h”

#ifndef SCHEDULER_H
#define SCHEDULER_H

#include "mydefine.h"

void scheduler_init(void);
void scheduler_run(void);

#endif

在这里插入图片描述

打开Keil
在这里插入图片描述

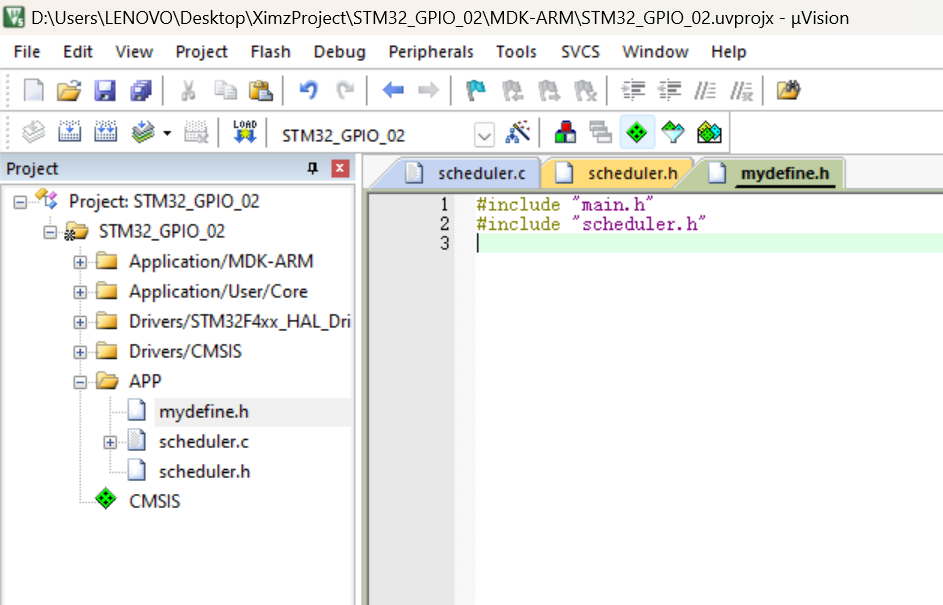

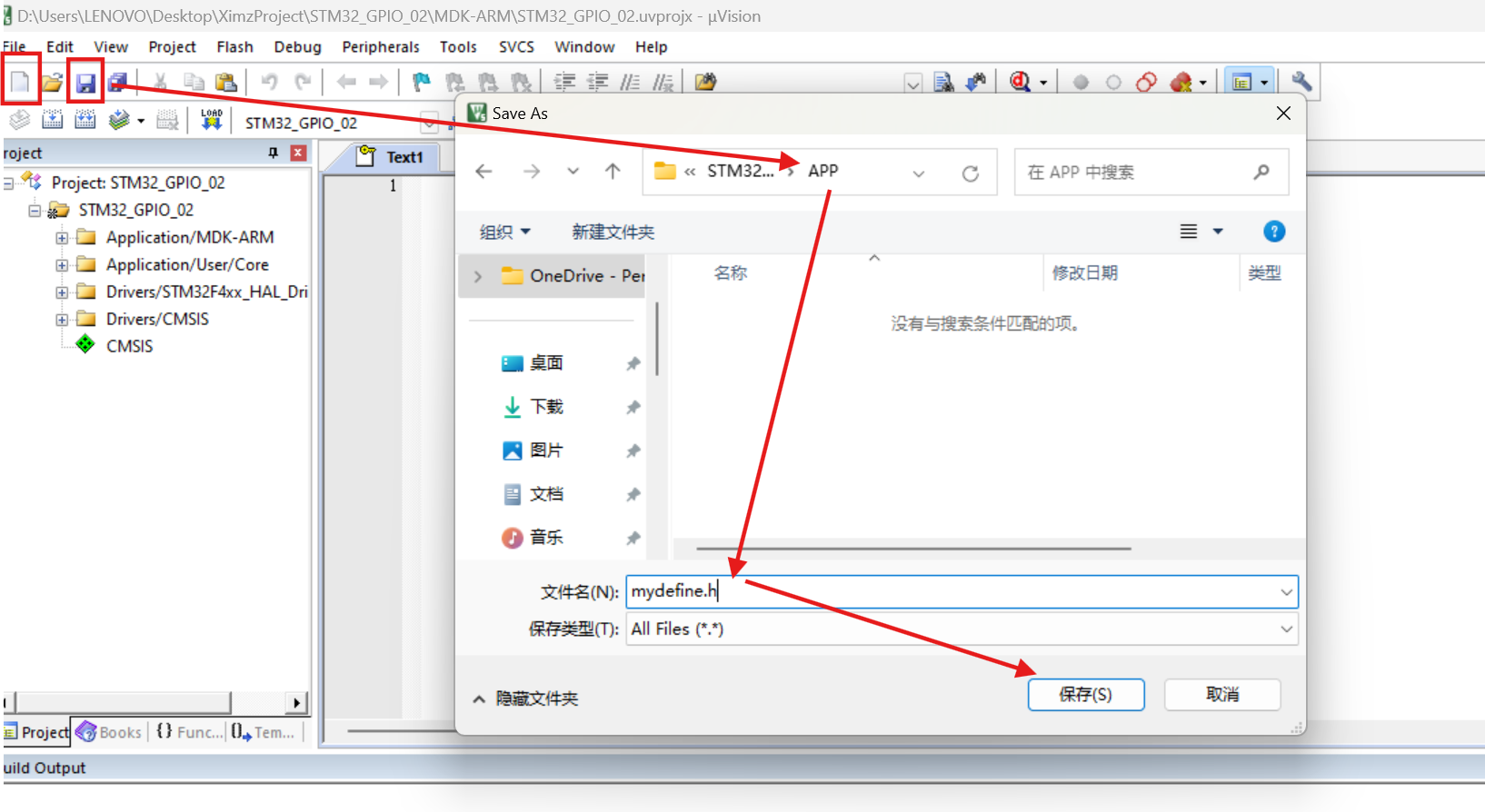

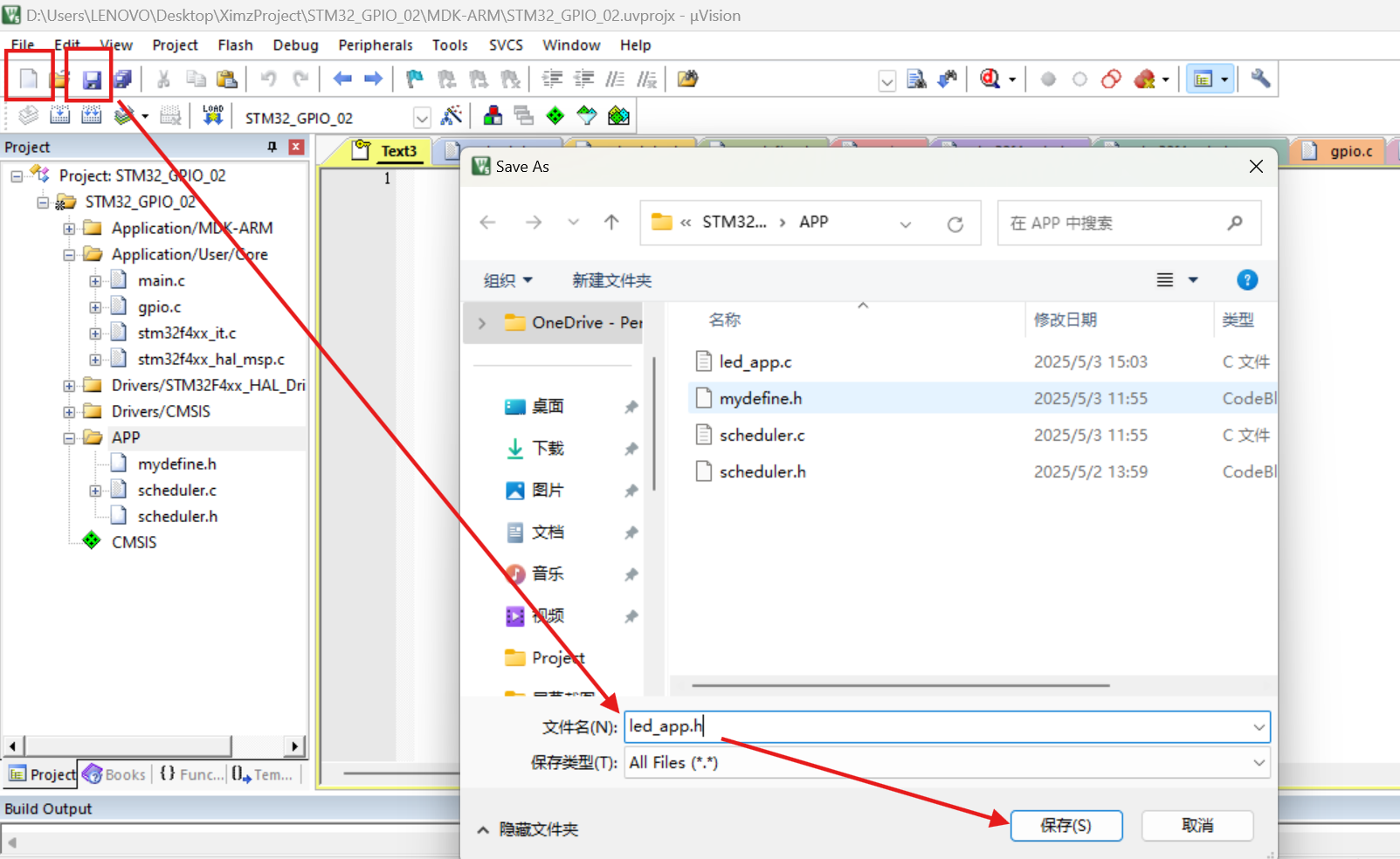

按下图新建，保存mydefine.h到APP

在Keil中建立一个APP文件

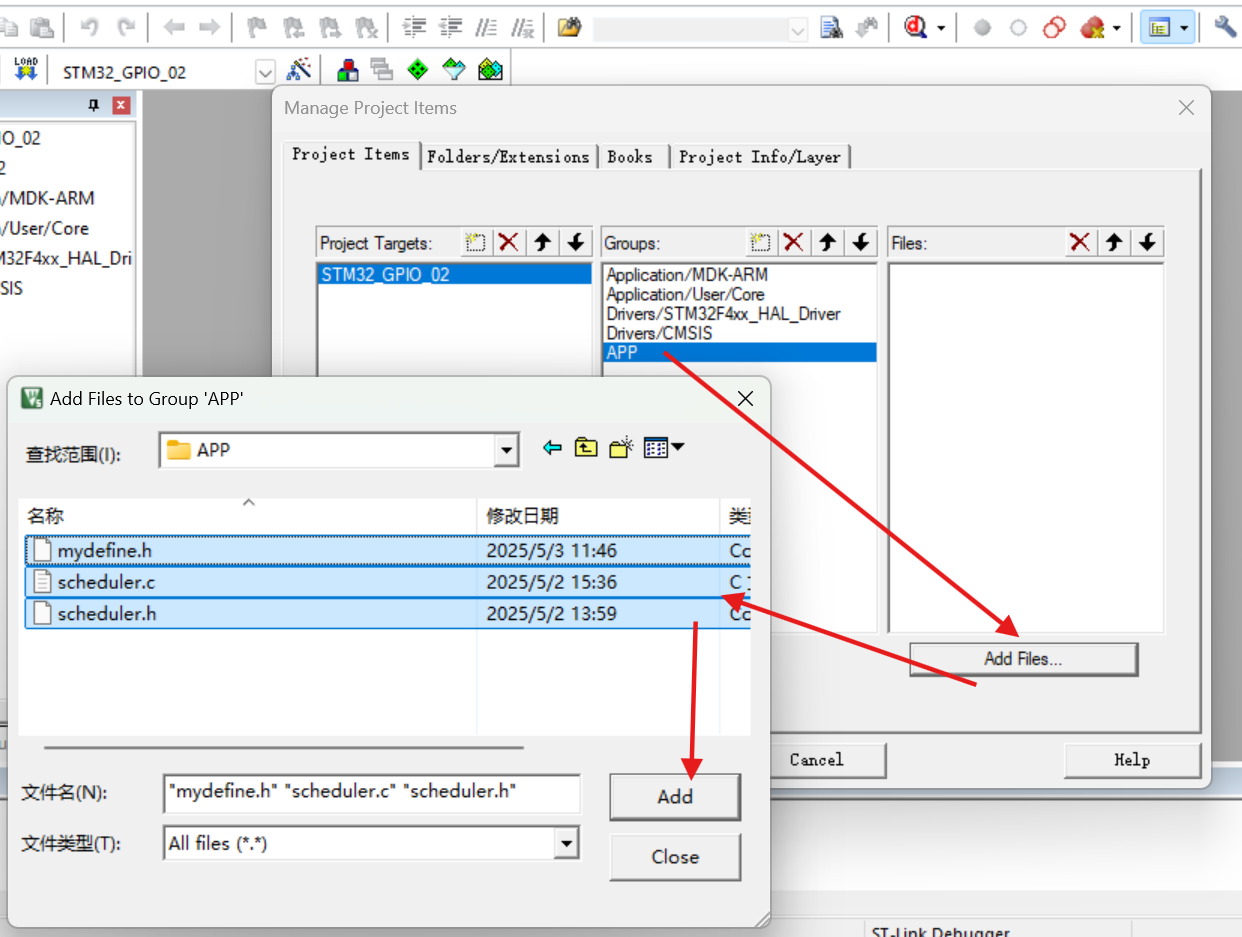

将桌面上的APP文件内容添加的Keil的APP中

在这里插入图片描述

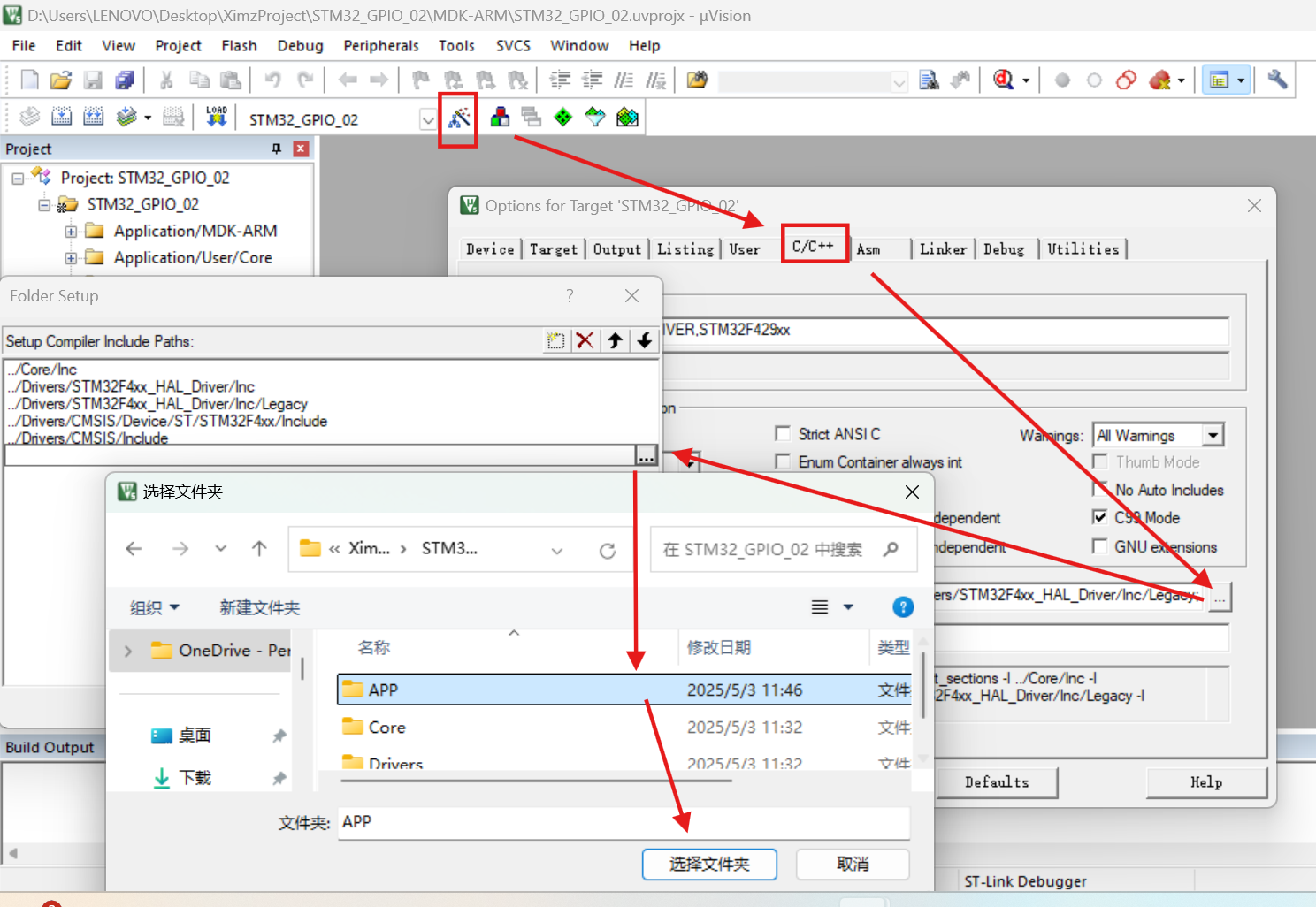

将桌面上的APP头文件路径添加到Keil

三，修改移植错误

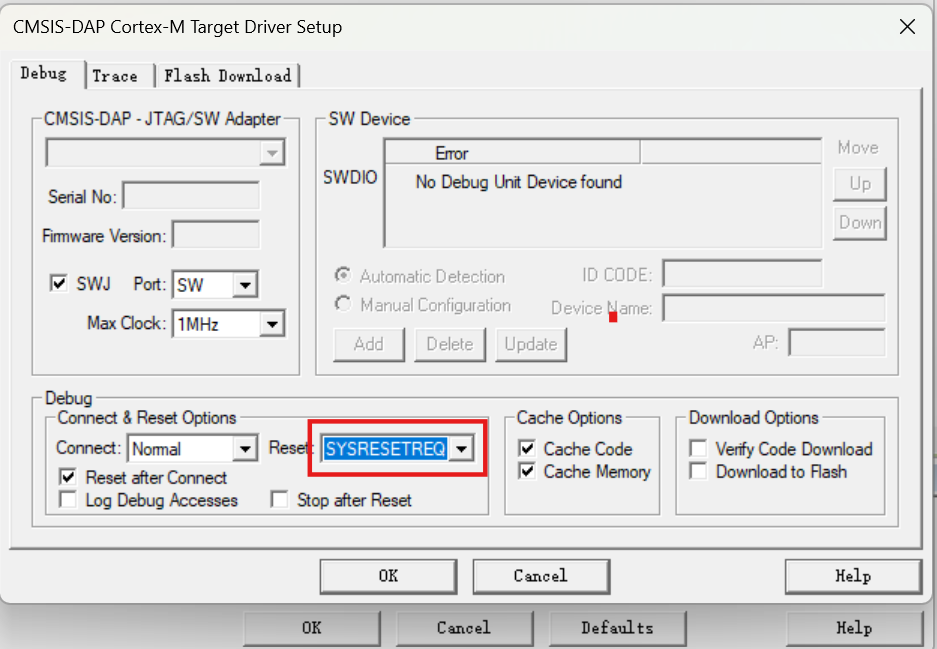

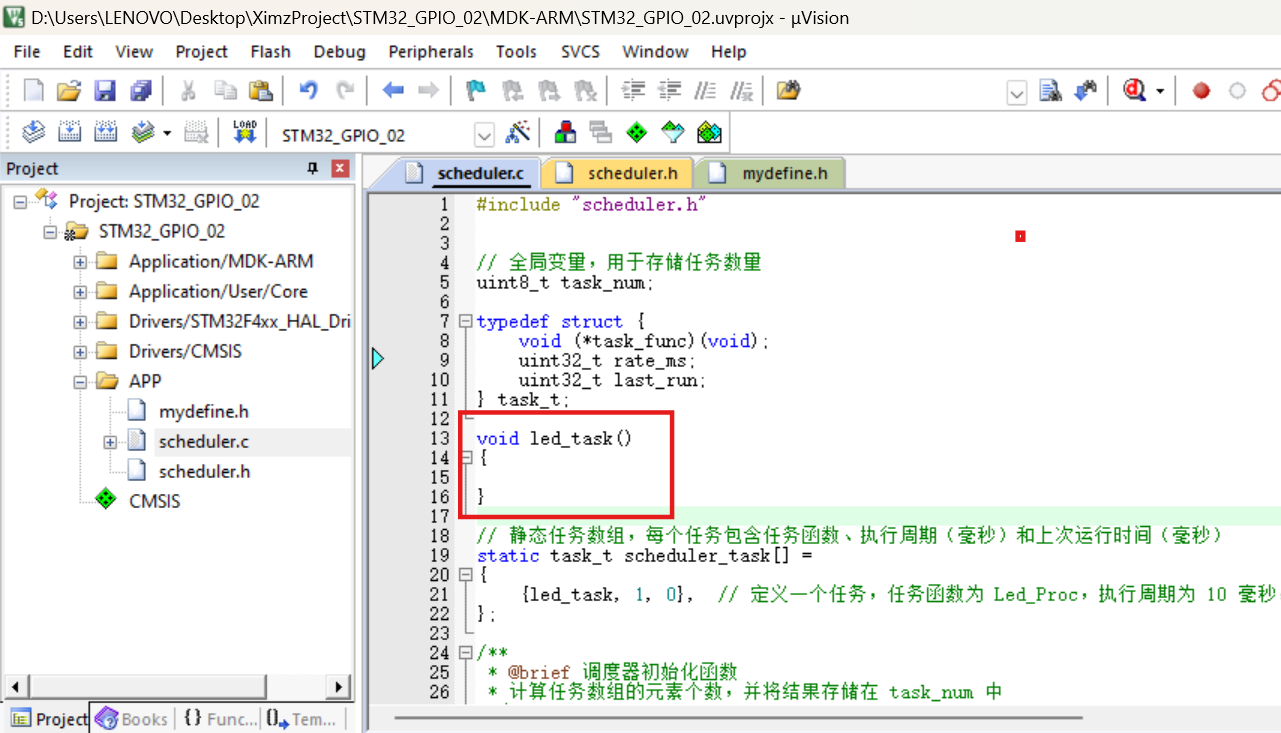

按下图修改，原因在工程模板那节讲过
在这里插入图片描述

四，移植LED模板

1，基础框架介绍

移植之前，先介绍一下Cube生成的代码框架：

1,main.c

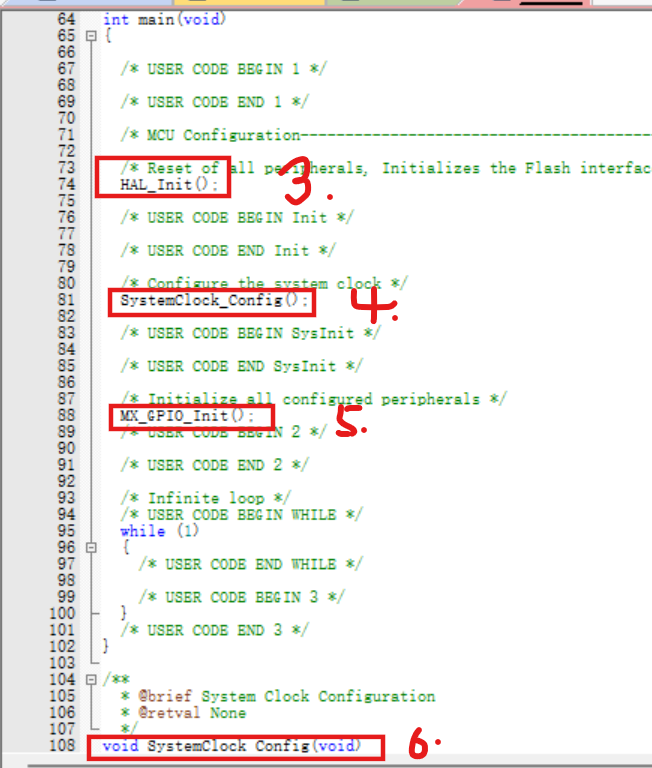

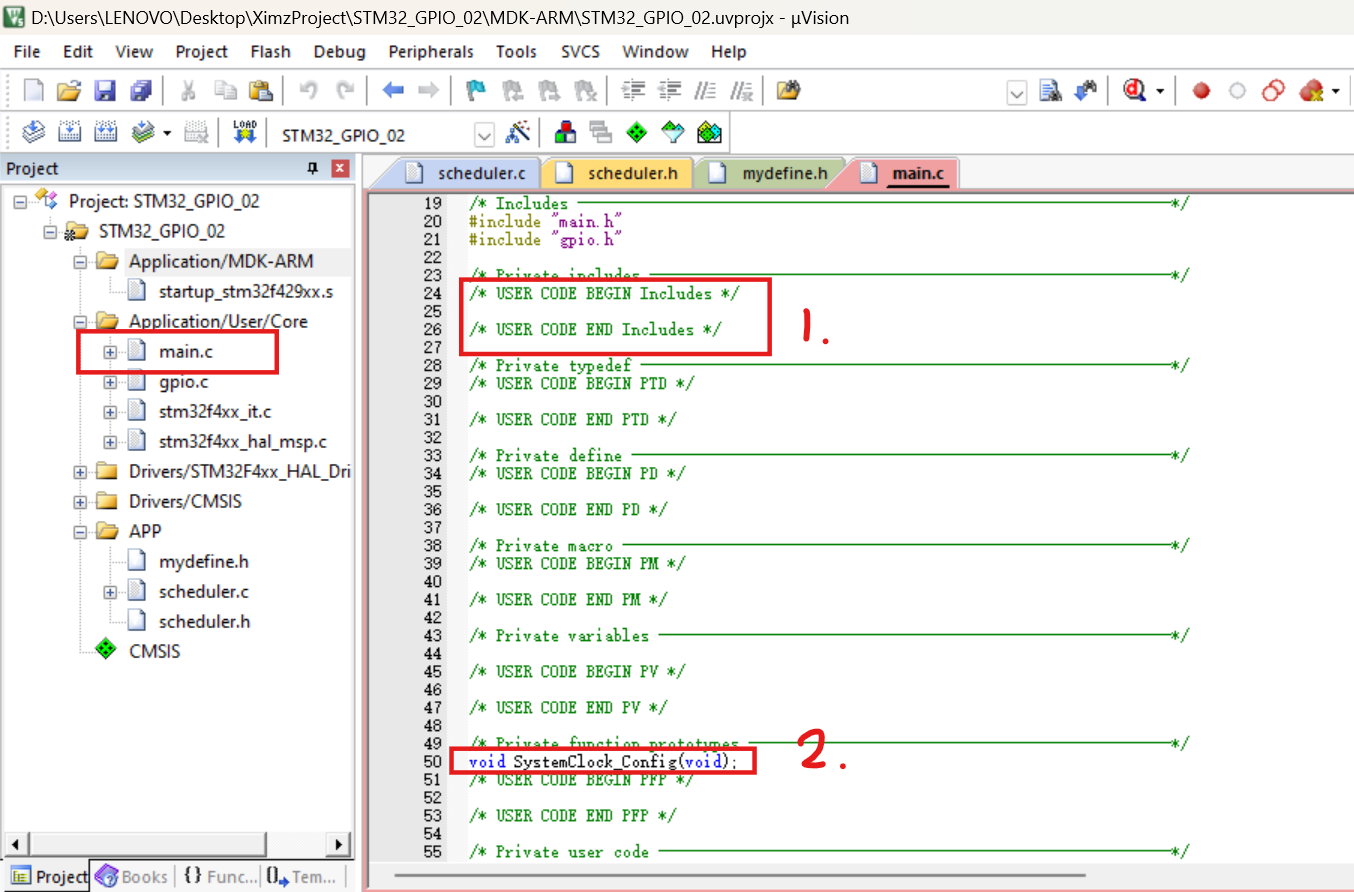

发现在main.c中，CubeMX将每种类型的代码位子都规定好了，如1处写用户编写的头文件，2处是Cube自动生成的时钟函数声明（其定义在main.c末尾）
在这里插入图片描述
3处是HAL库的初始化函数，内含：

HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);设置优先级
HAL_InitTick(TICK_INT_PRIORITY);使用SysTick定时器
HAL_MspInit();初始化硬件

6处是时钟函数的定义，4处是其的调用
5处是GPIO的初始化（目前只初始化时钟，没有进行其他配置）
在这里插入图片描述

2，gpio.c和gpio.h

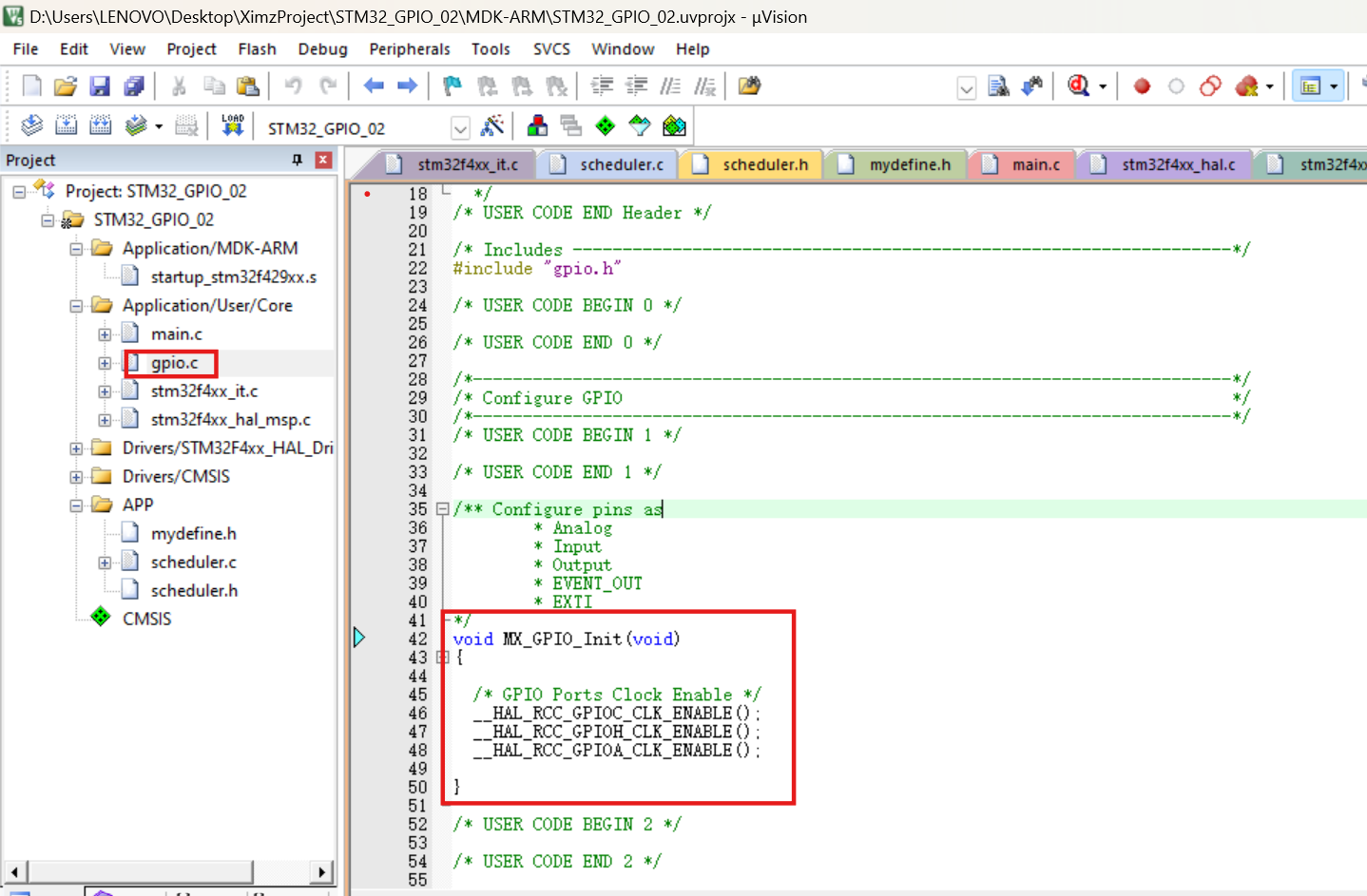

gpio.c是CubeMX生成的，只有一个gpio初始化的函数，这里只初始化了GPIOA,C,H的时钟，因为刚才用CubeMX生成代码时：配置Debug用到了GPIOA，配置时钟用到了GPIOC,H
在这里插入图片描述

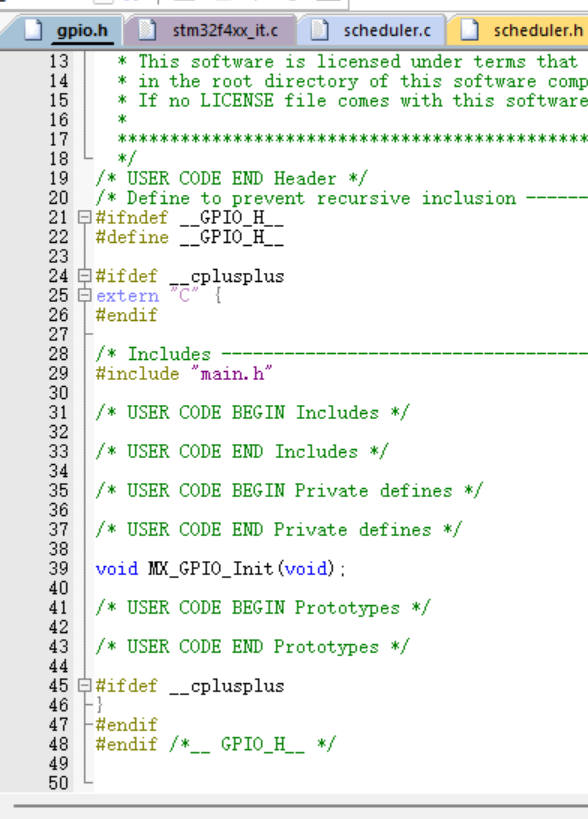

gpio.h中也只有gpio初始化函数的声明

2，移植LED模板

1，CubeMX配置LED所需的GPIO

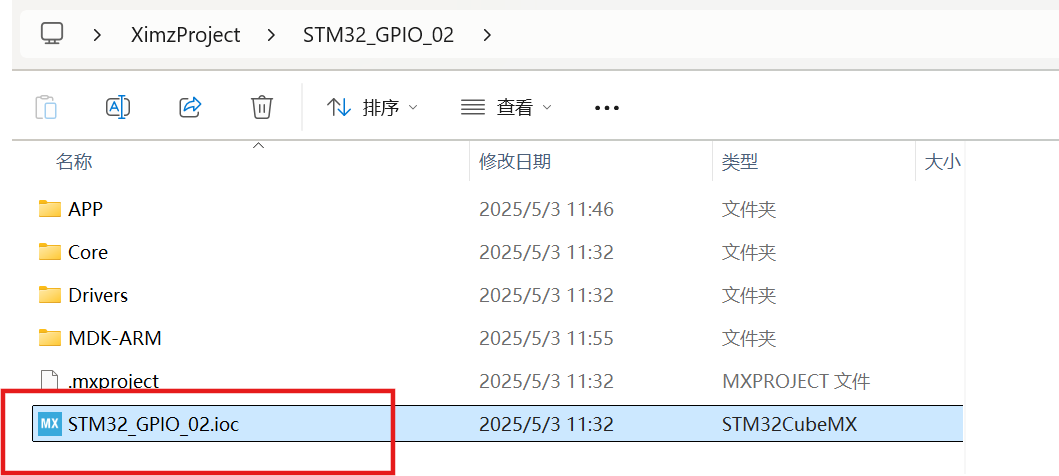

再次打开此工程的CubeMX
在这里插入图片描述

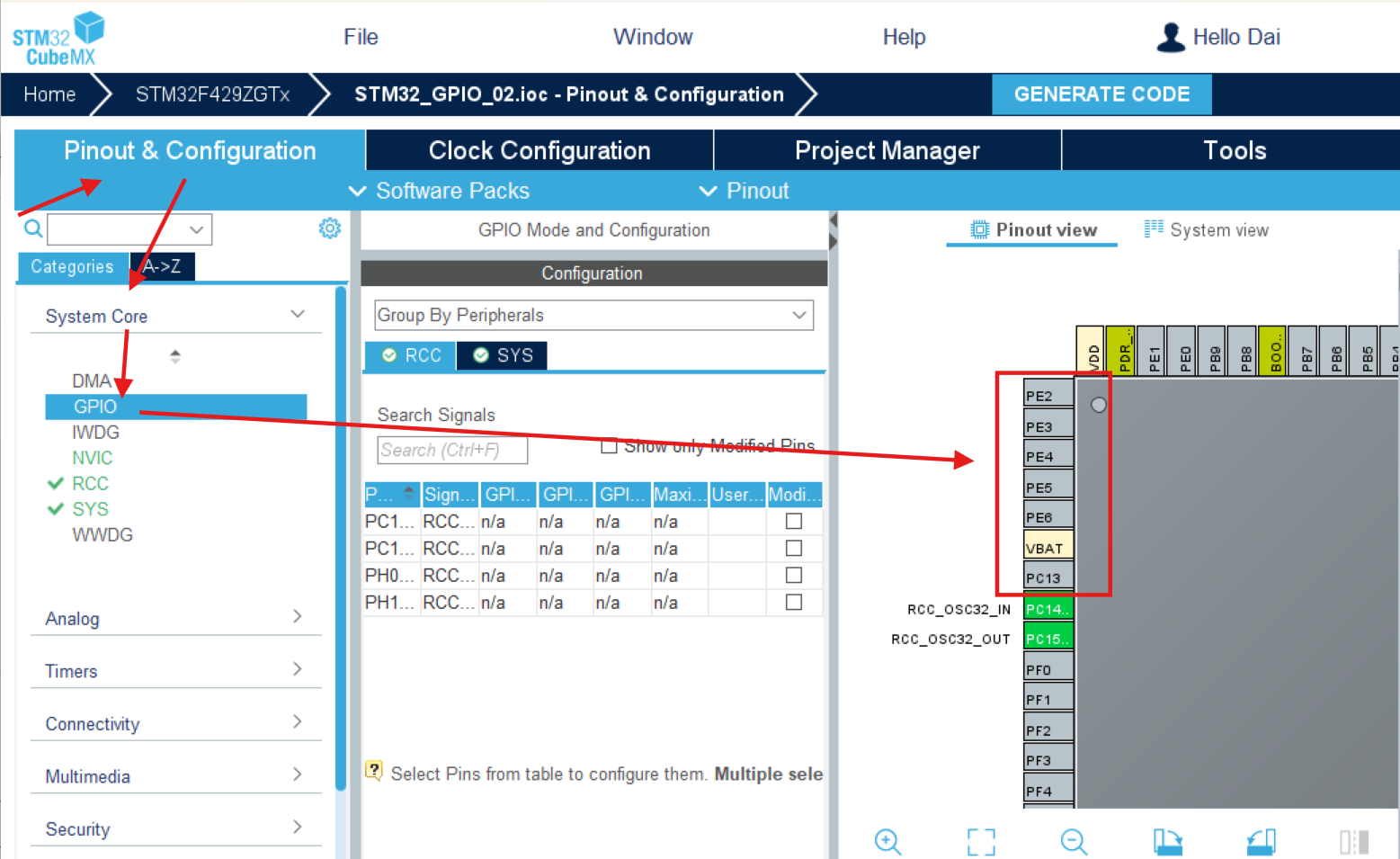

按照下图，找到你的Ledl连接的引脚，我选择C13,E6,E5,E4,E3,E2这6个引脚驱动共阴极LED

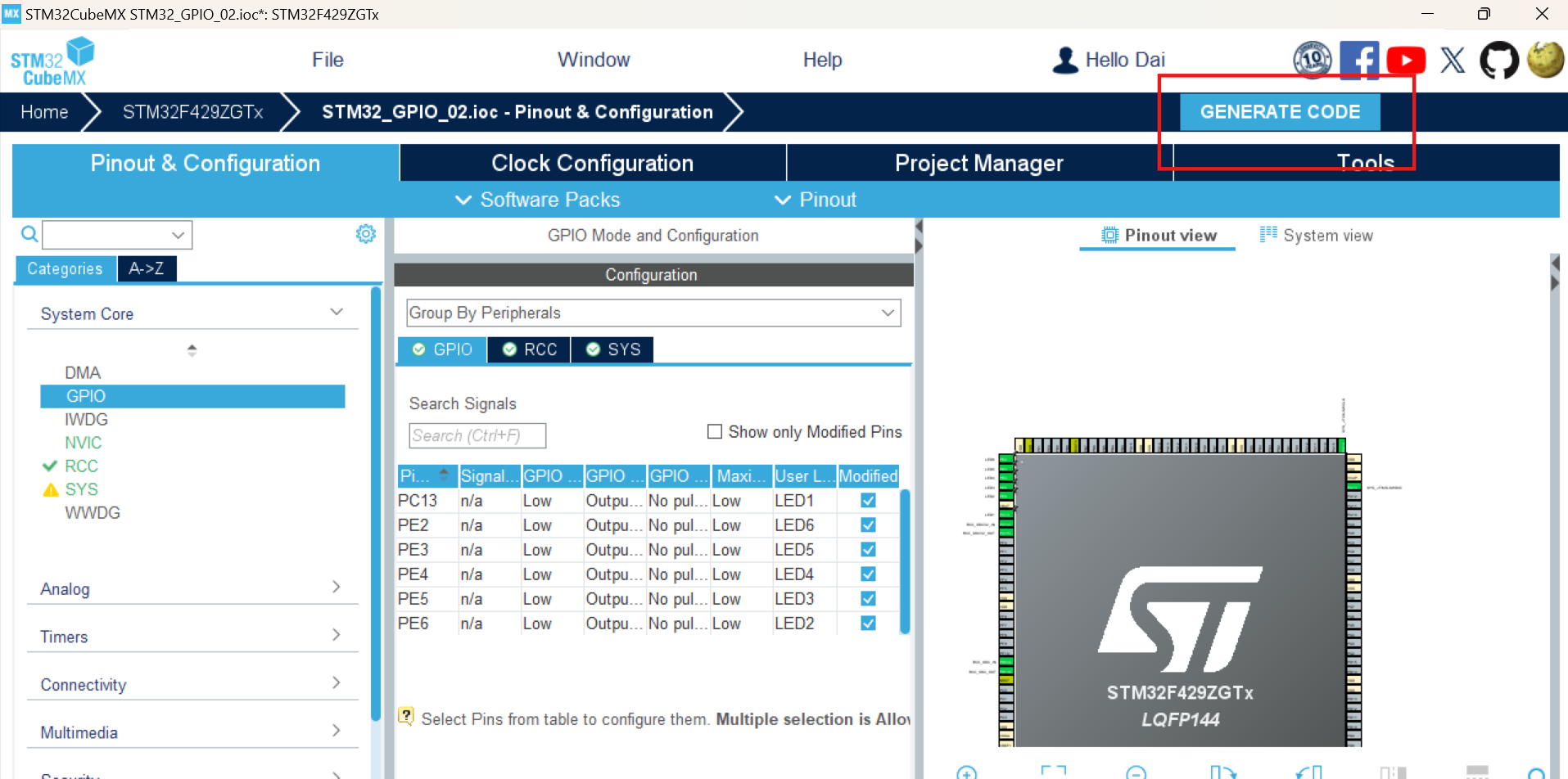

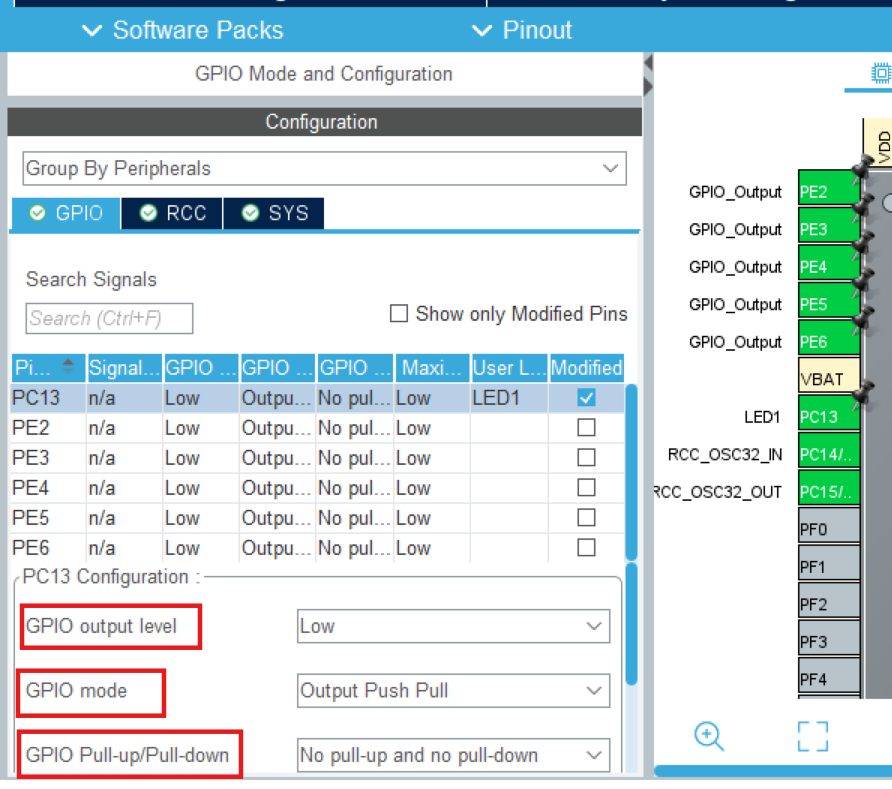

按照下图配置GPIO：输出低电平（默认关闭led），推挽输出，无上下拉电阻，输出速度为低，用户标签为LED1（将IO口宏定义为LED1)。依次改完其他的LED引脚
在这里插入图片描述

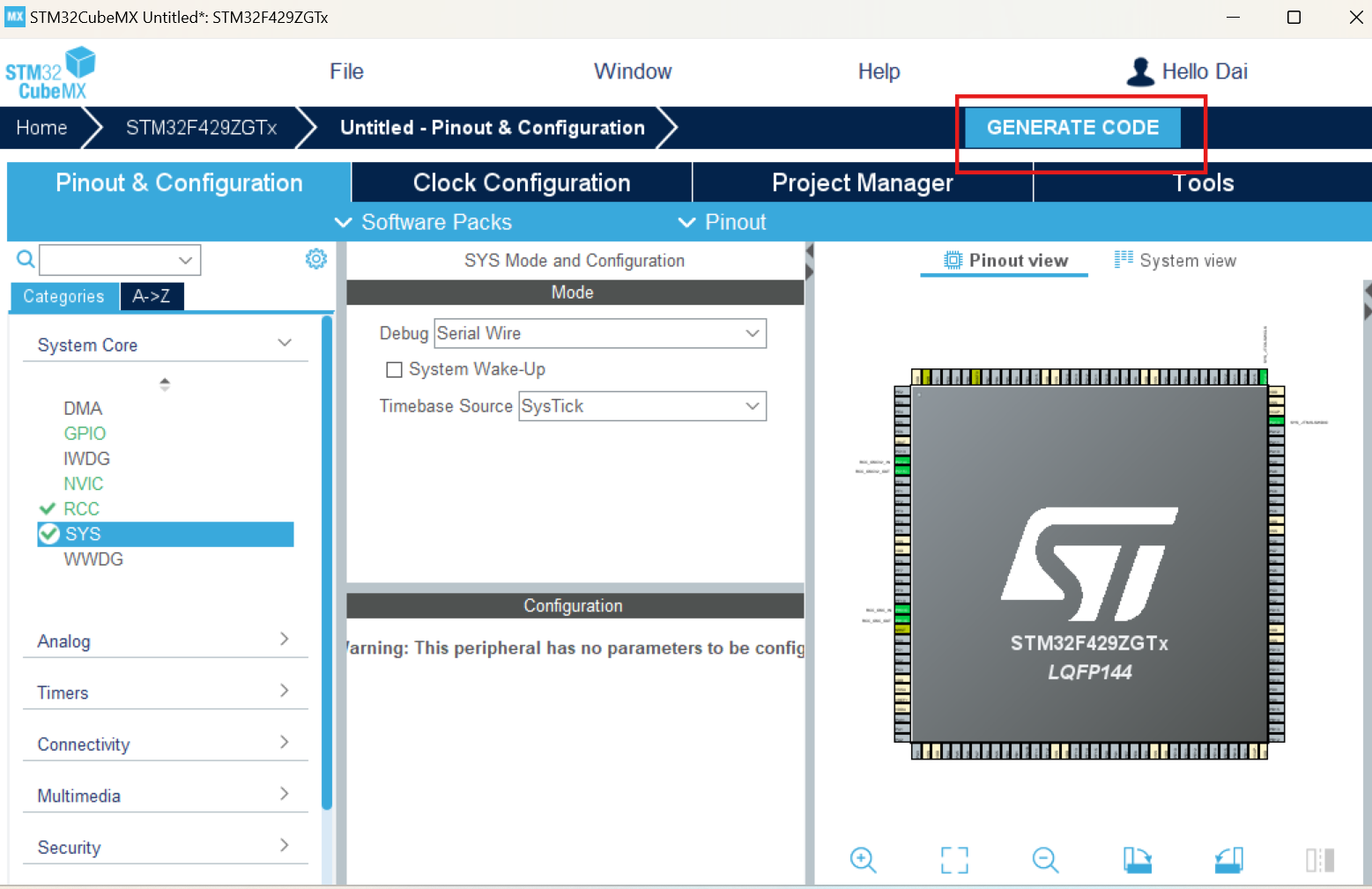

配置完GPIO，点击生成代码

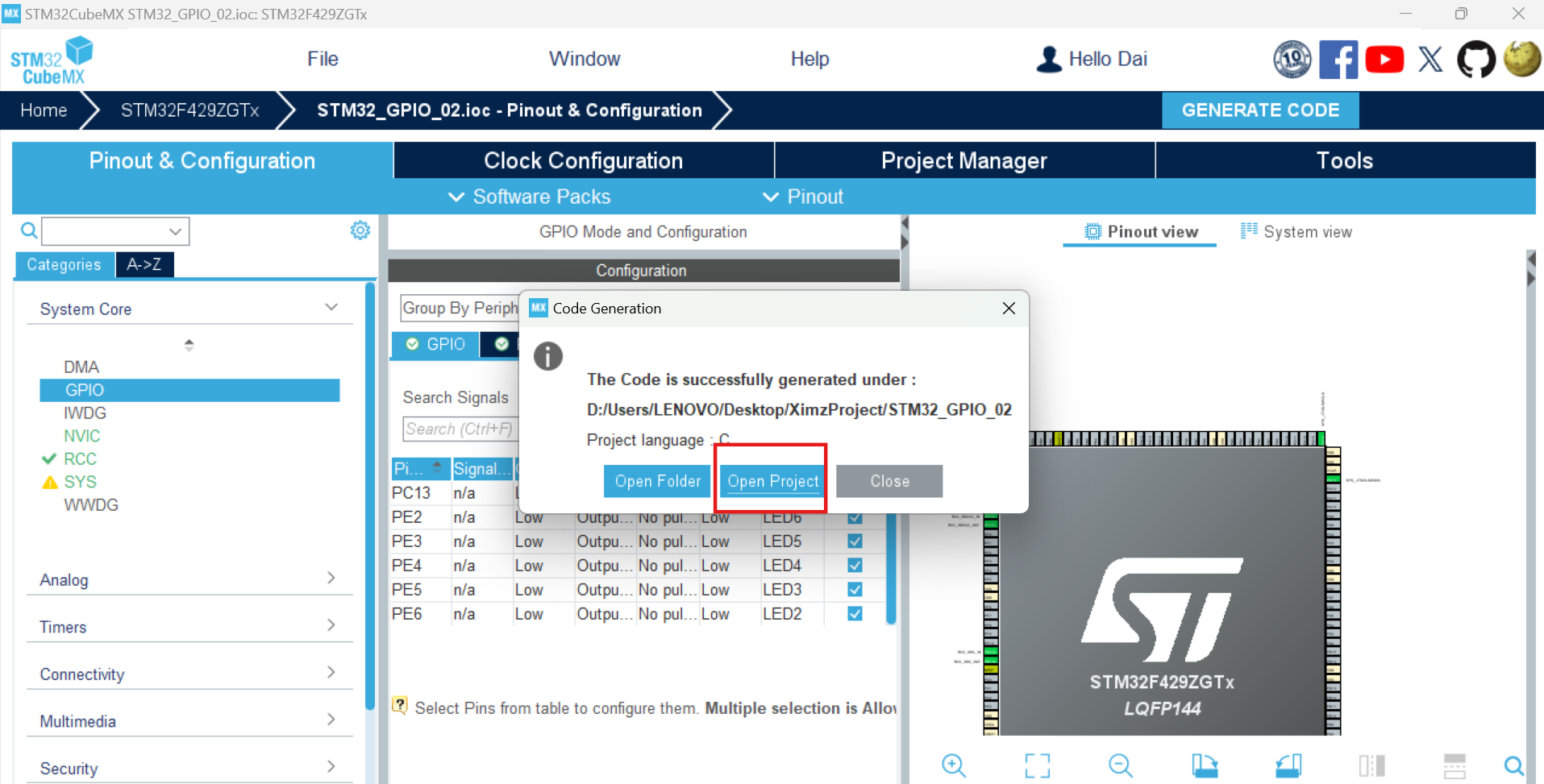

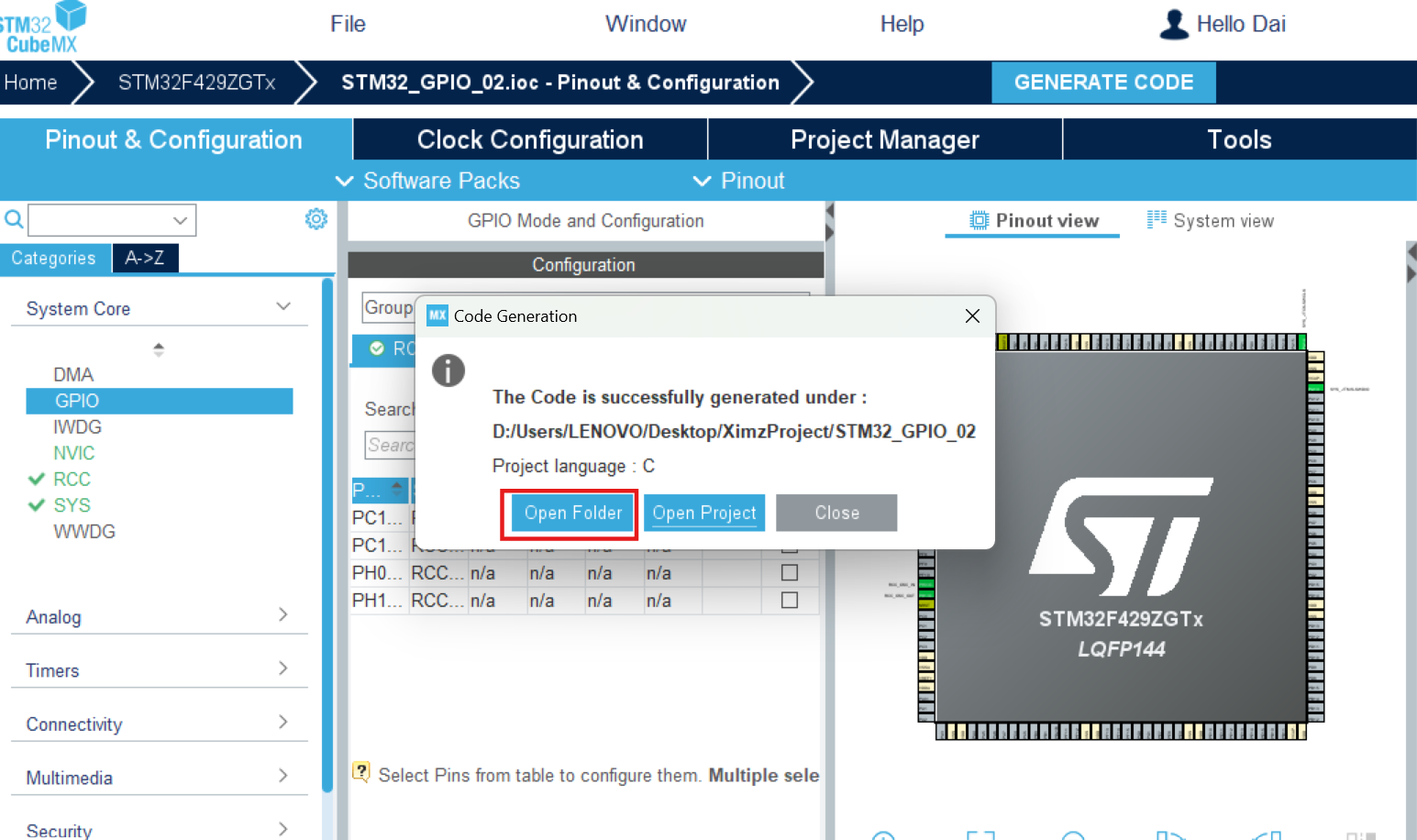

生成完毕后，可以根据提示框打开工程

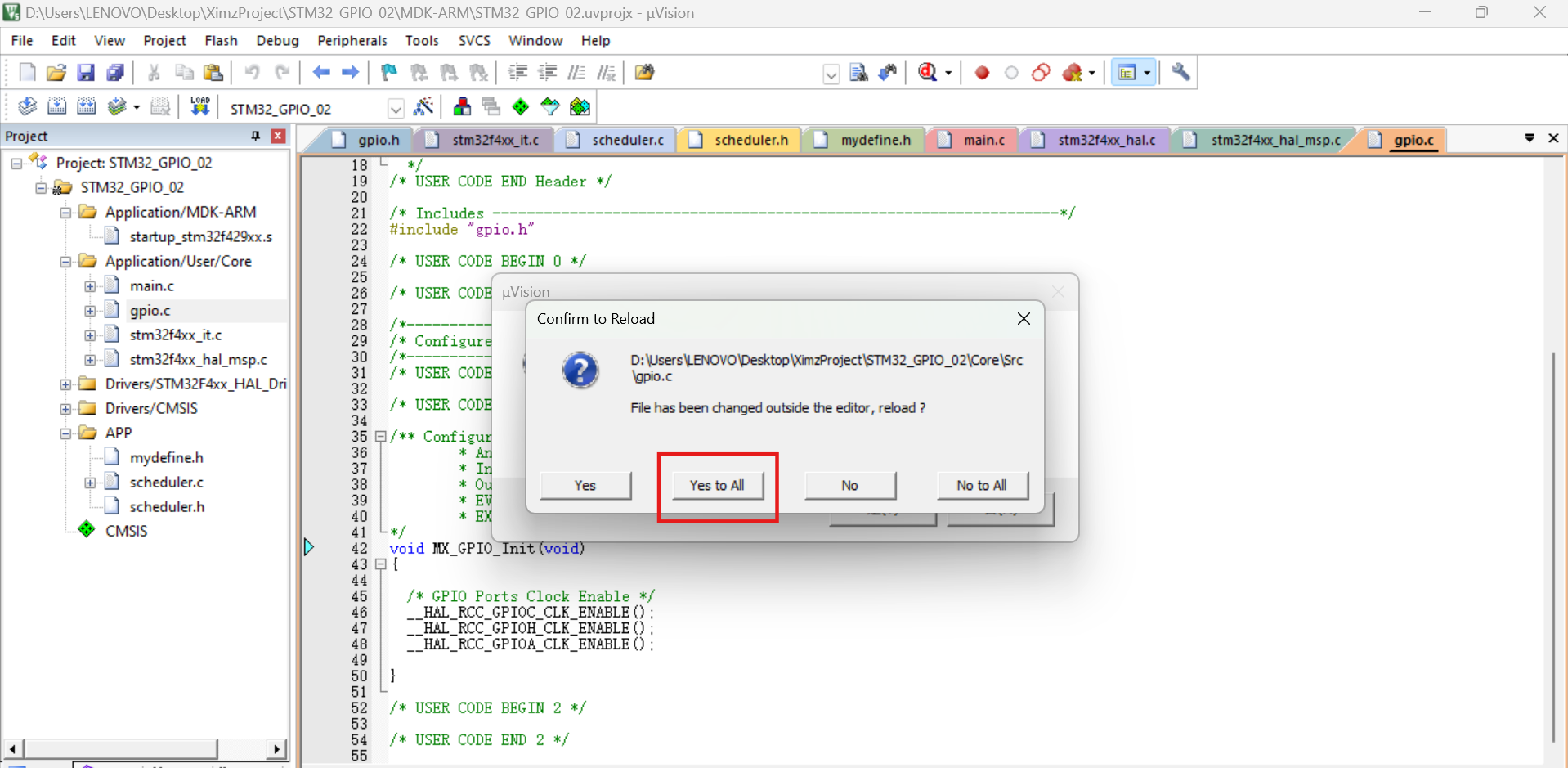

但我的Keil没有关闭，所以直接重新加载了

注意：再次使用CubeMX生成代码时需要重新选择芯片

在这里插入图片描述

2，二次框架分析

对GPIO进行配置后，代码框架又发生了什么变化

main.c没有变化，main.h多出了一下的宏定义

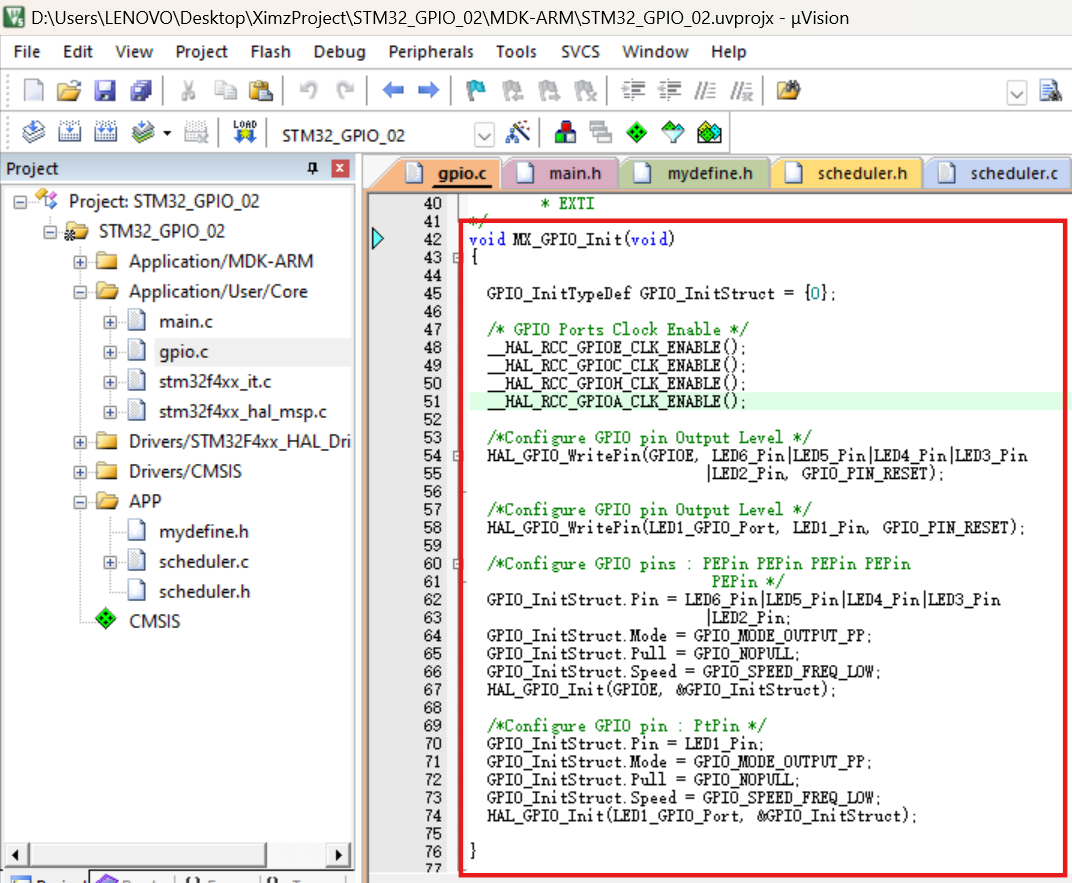

gpio.c
CubeMX生成的GPIO初始化代码，比刚才对了引脚配置

3，LED代码移植

在桌面创建led_app.c和led_app.h文件
在这里插入图片描述

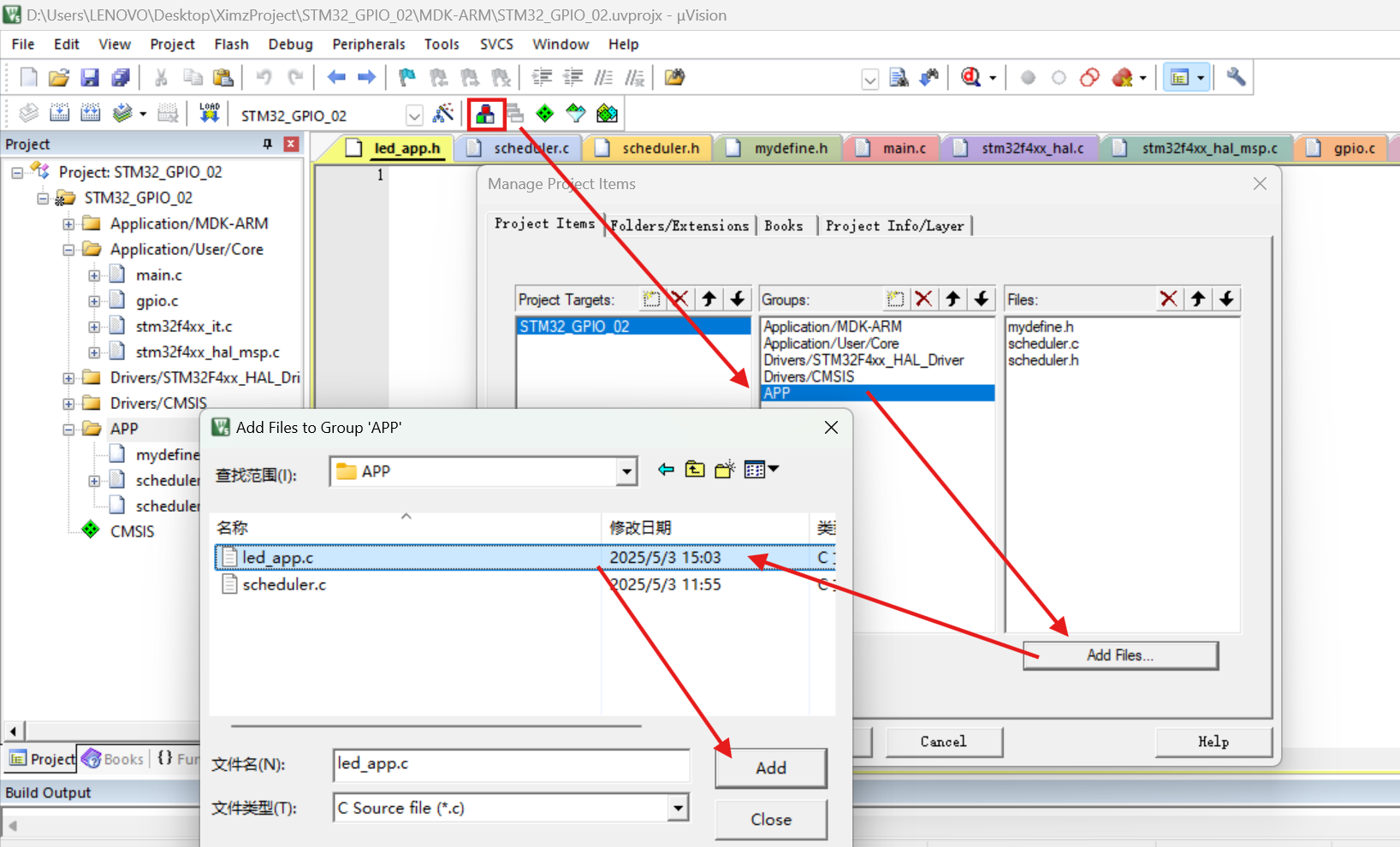

将.c文件添加到Keil中

移植上一节led的模板
led_app.c

#include "led_app.h"


uint8_t ucLed[6] = {0,1,0,1,0,1};  // LED 状态数组 (6个LED)

/**
 * @brief 根据ucLed数组状态更新6个LED的显示
 * @param ucLed Led数据储存数组 (大小为6)
 */
void led_disp(uint8_t *ucLed)
{
    uint8_t temp = 0x00;                // 用于记录当前 LED 状态的临时变量 (最低6位有效)
    static uint8_t temp_old = 0xff;     // 记录之前 LED 状态的变量, 用于判断是否需要更新显示

    for (int i = 0; i < 6; i++)         // 遍历6个LED的状态
    {
        // 将LED状态整合到temp变量中，方便后续比较
        if (ucLed[i]) temp |= (1 << i); // 如果ucLed[i]为1, 则将temp的第i位置1
    }

    // 仅当当前状态与之前状态不同的时候，才更新显示
    if (temp != temp_old)
    {
        // 使用HAL库函数根据temp的值设置对应引脚状态 (假设高电平点亮)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, (temp & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 0 (PB12)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, (temp & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 1 (PB13)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14, (temp & 0x04) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 2 (PB14)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, (temp & 0x08) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 3 (PB15)
        HAL_GPIO_WritePin(GPIOD, GPIO_PIN_8,  (temp & 0x10) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 4 (PD8)
        HAL_GPIO_WritePin(GPIOD, GPIO_PIN_9,  (temp & 0x20) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 5 (PD9)

        temp_old = temp;                // 更新记录的旧状态
    }
}

/**
 * @brief LED 显示处理函数 (主循环调用)
 */
void led_task(void)
{
    led_disp(ucLed);                    // 调用led_disp函数更新LED状态
}

五，修改移植错误

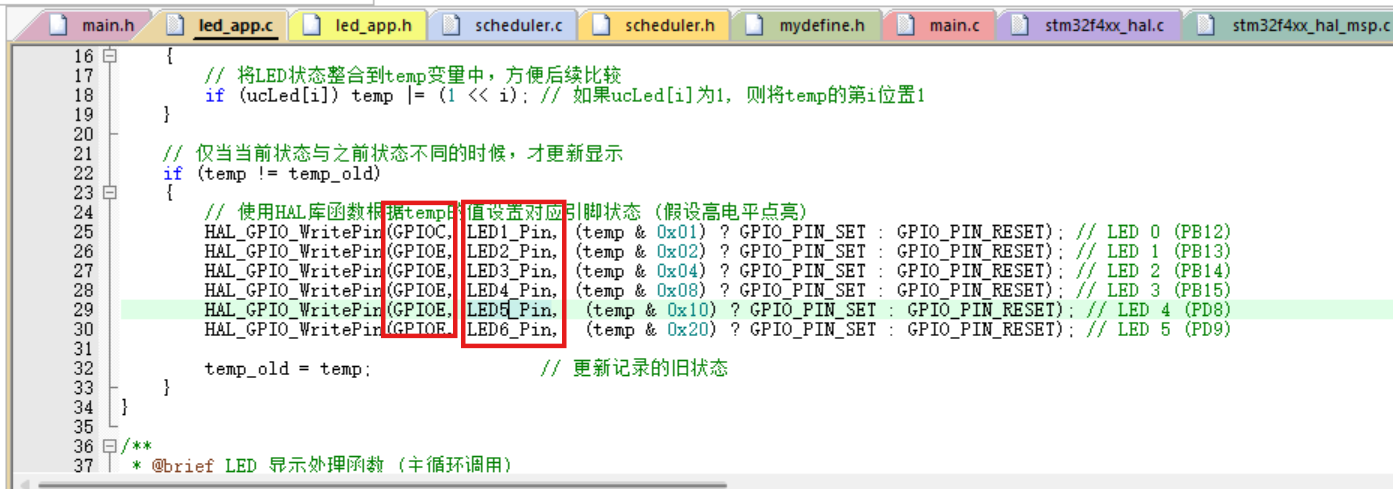

移植编译后发现错误较多，其中很多是引脚未定义（因为模板中的引脚和我们用到的引脚不同，所以对照main.h中的宏定义进行引脚修改
在这里插入图片描述

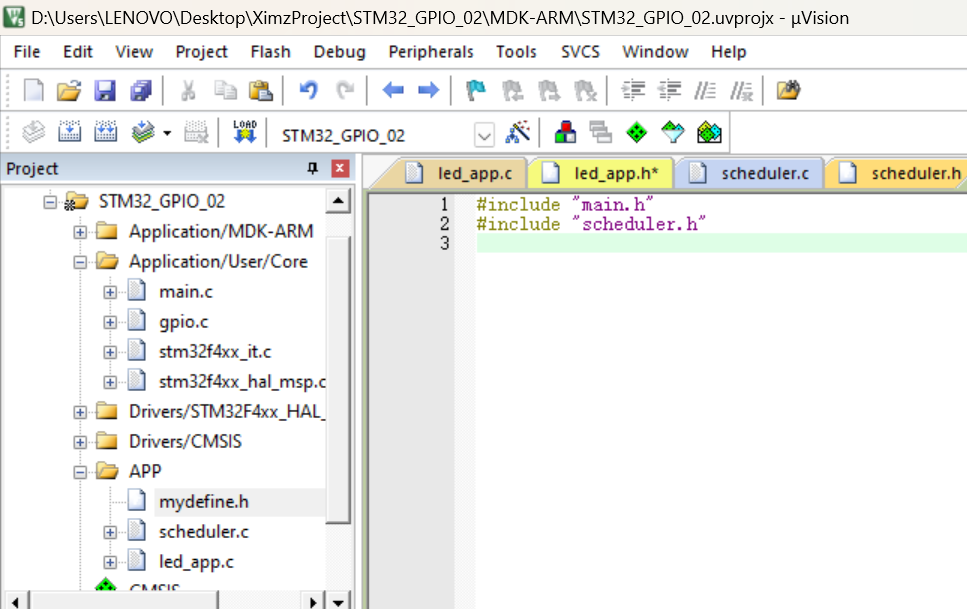

虽然用CubeMX生成了引脚宏定义到main.h中，但是led_app.h没有引用main.h，所以接下来补充led_app.h
在这里插入图片描述
led_app.h

#ifndef LED_APP_H
#define LED_APP_H
#include "mydefine.h"


void led_task(void);
#endif

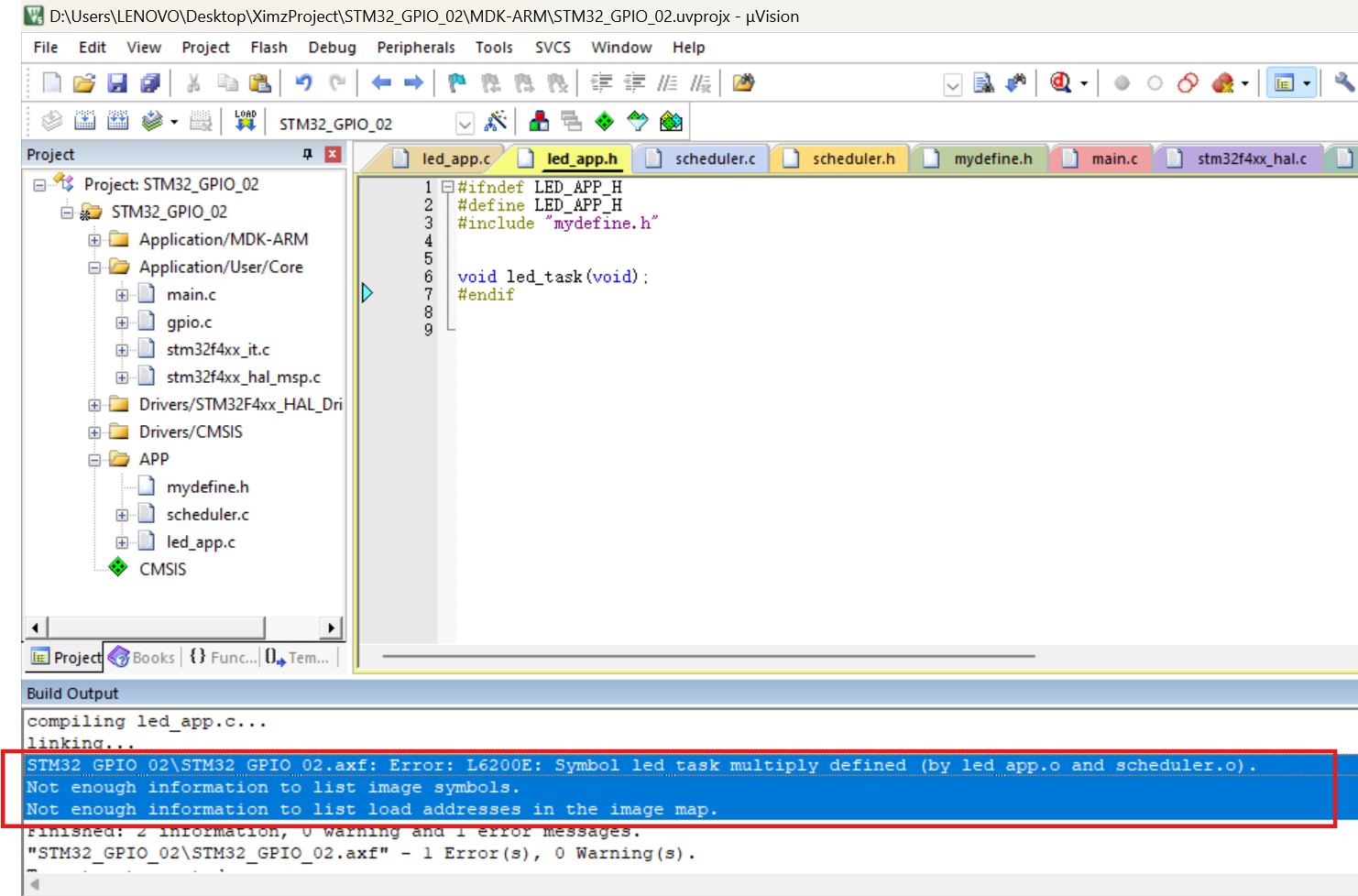

再次编译发现还有一个错误
在这里插入图片描述
这是因为led_task()函数定义了两次导致的，一次在调度器模板中，一次在led_app.c中

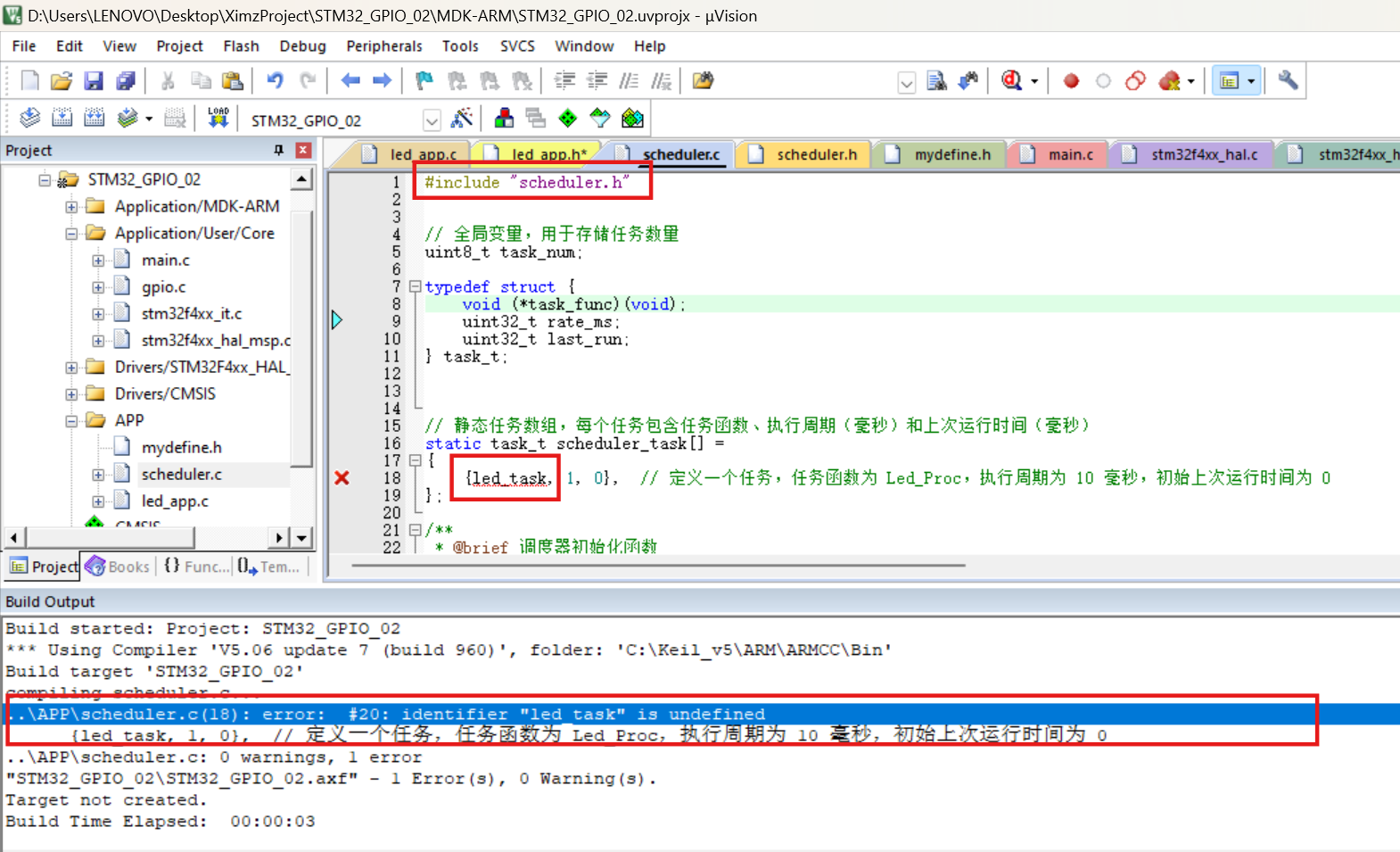

再次编译，发现还有错误：led_task未定义，但是在led_app.c文件中已经定义了，在led_app.h中也声明了，为什么呢？

双击跳转到错误，在调度器中，查看头文件只有调度器.h文件
在这里插入图片描述

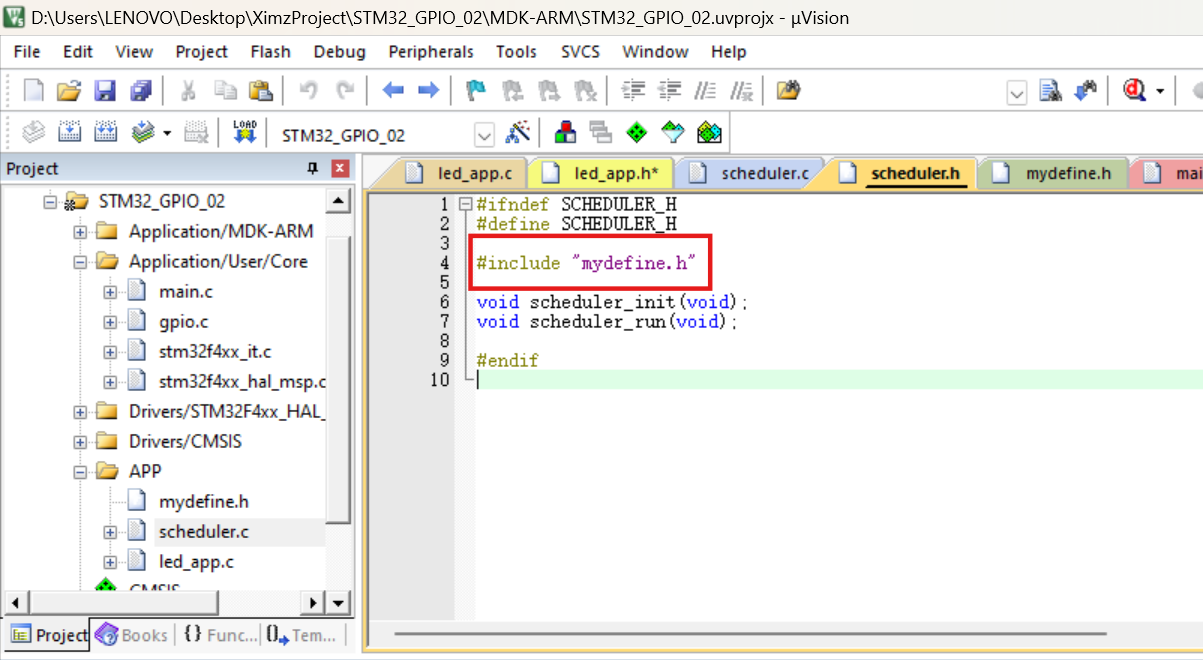

跳进调度器头文件，这里只调用了mydefine.h文件

再跳进mydefine.h文件，这里没有led_app.h文件，所以报错，加上即可

六，下载验证

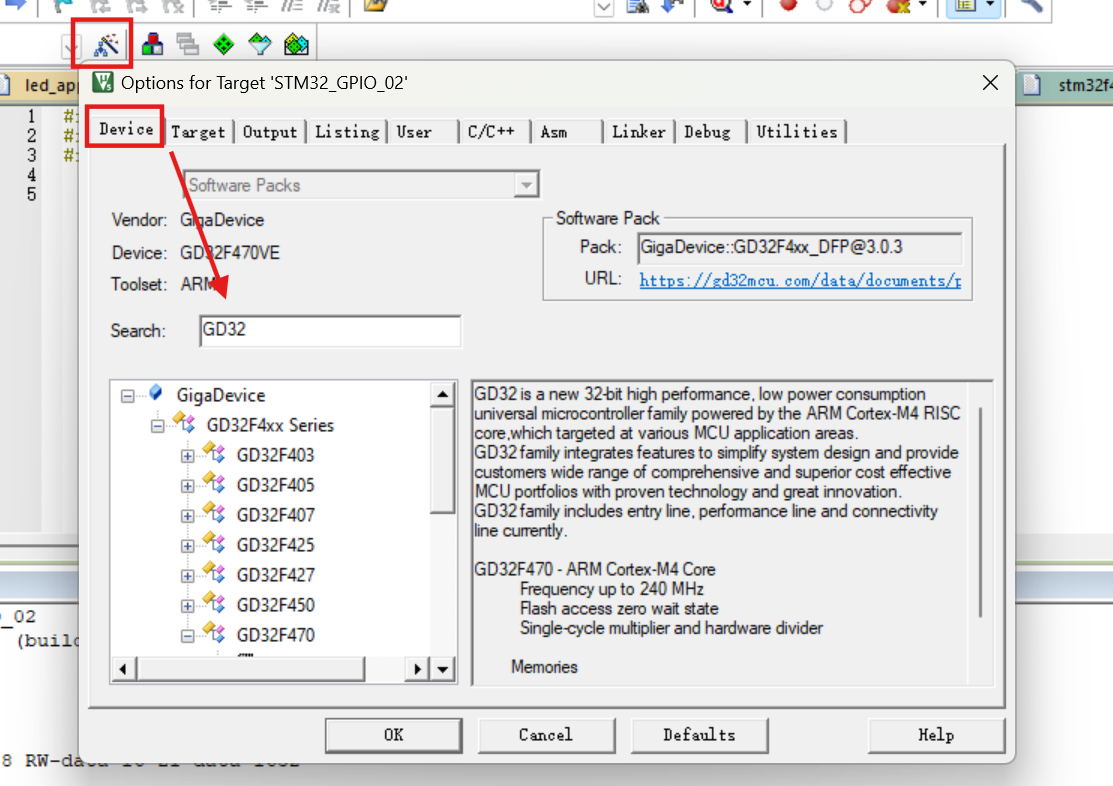

选择芯片型号
在这里插入图片描述

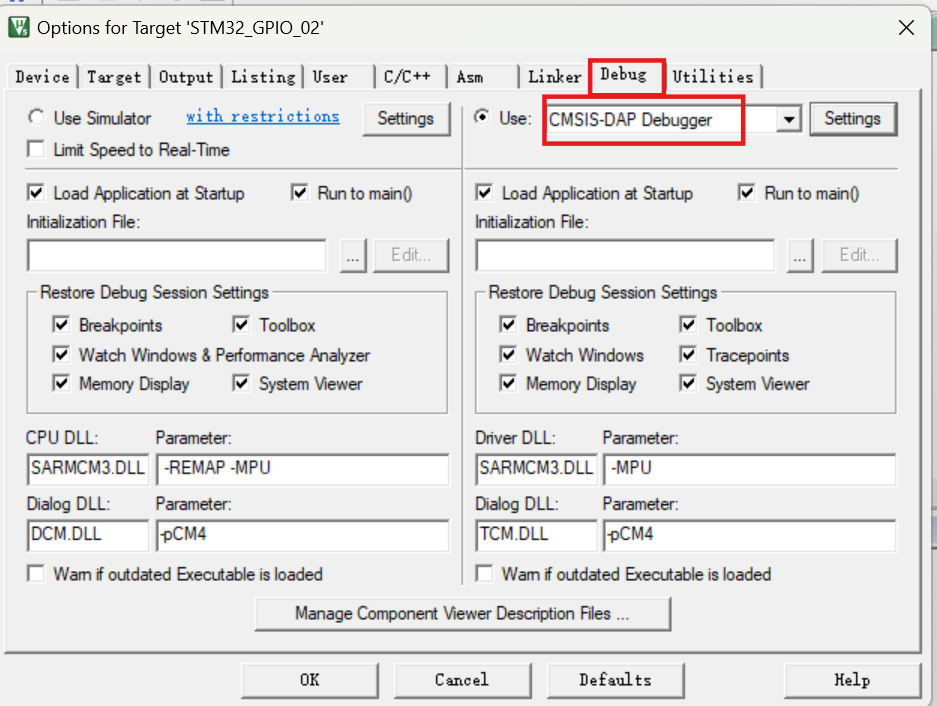

选择烧录器

配置烧录器

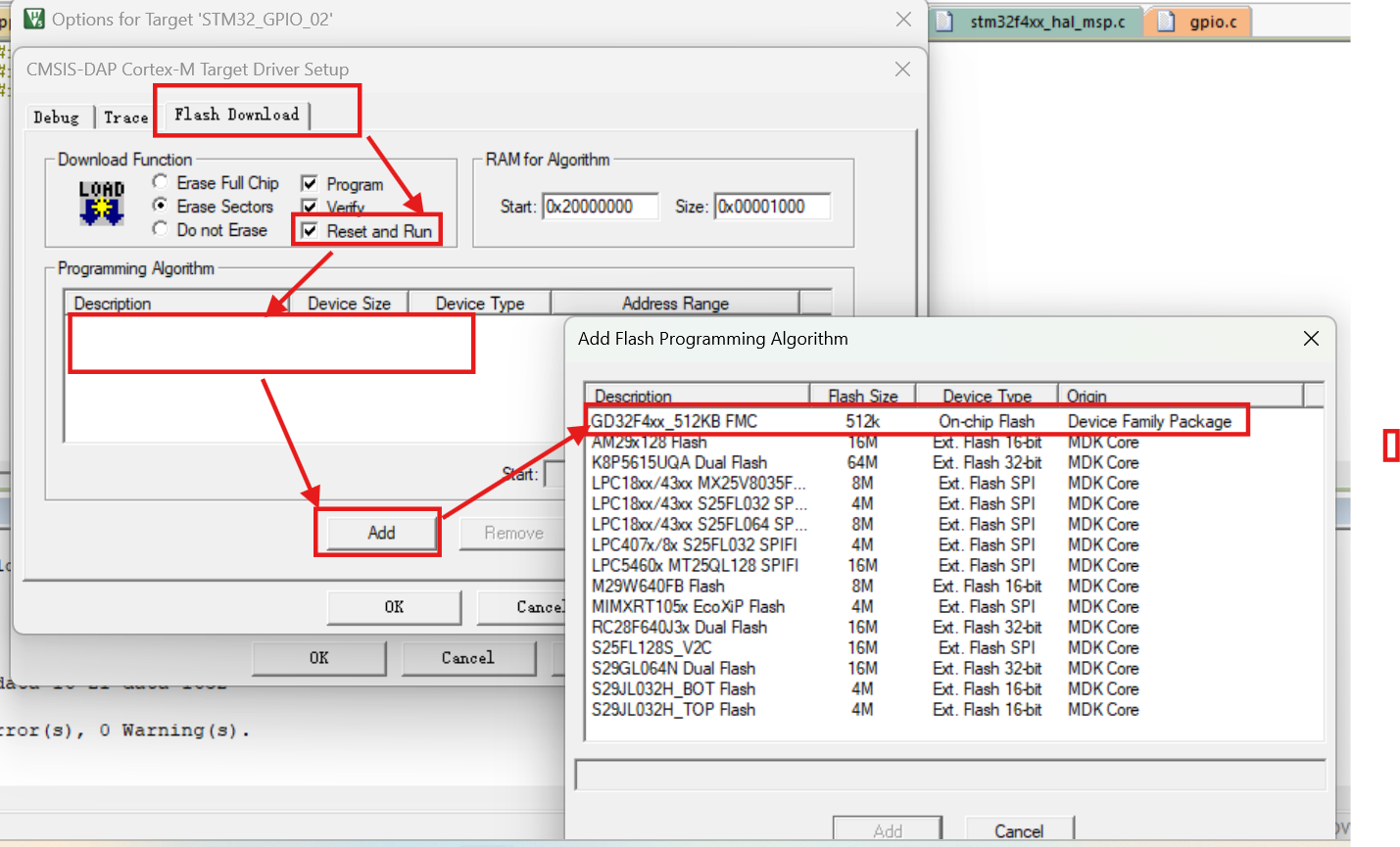

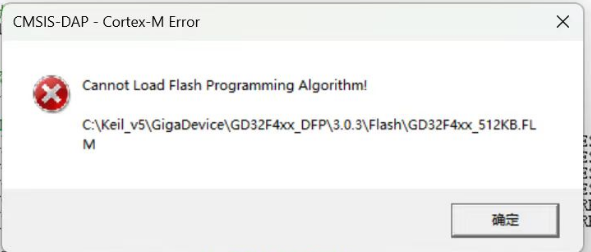

如果没有Flash Programming Algorithm（闪存编程算法）¹，需要手动添加，如果不添加会出现如下警告

在这里插入图片描述

下载成功后，led没亮，检查发现main.c中忘记写调度器初始化和运行函数了（蓝桥杯定时器1初始化函数没有写进main.c，底层都打好了，检查半天😔）
在这里插入图片描述

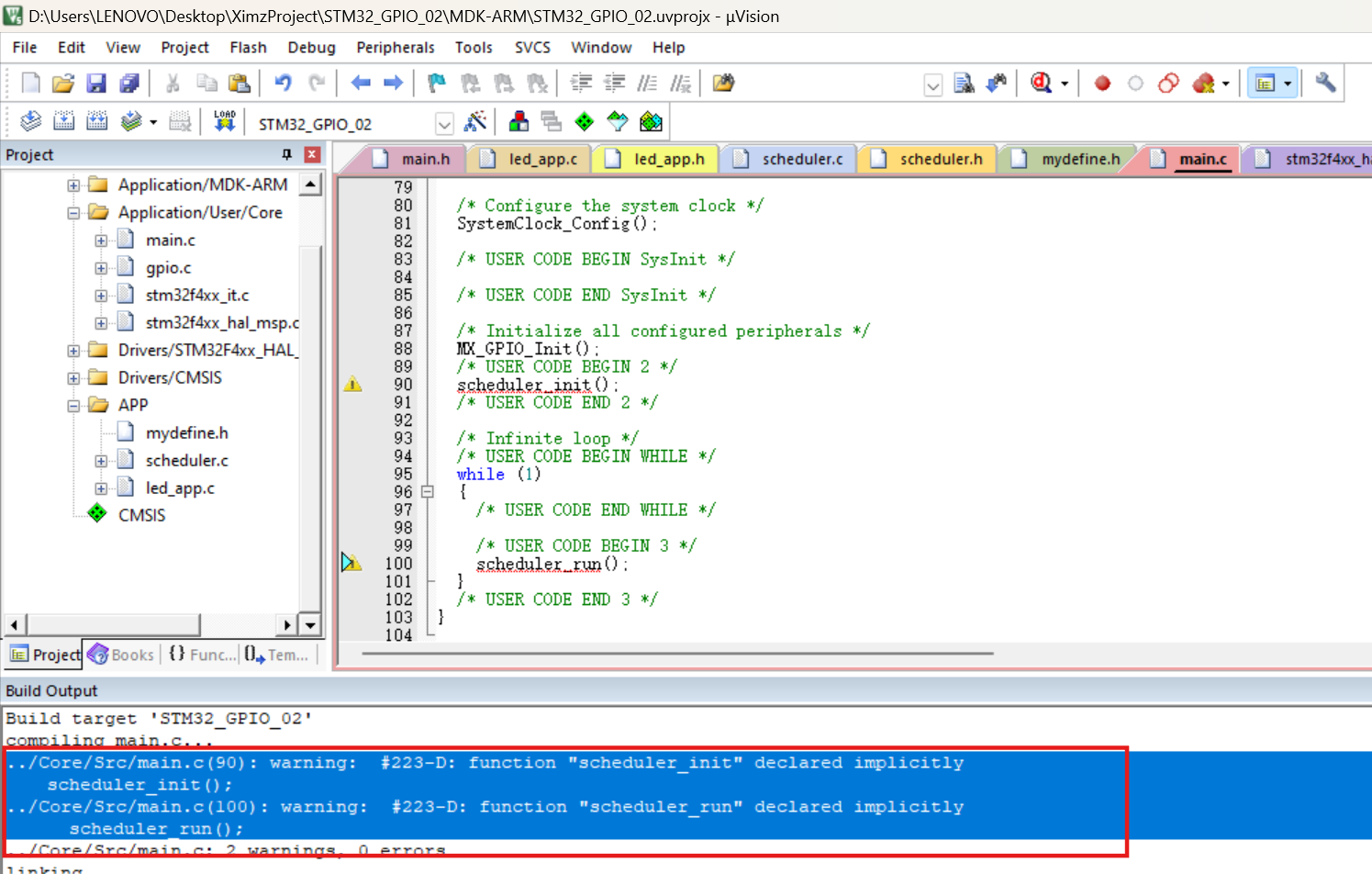

加上两函数再编译，又报错了：调用一个函数，却没有事先对该函数进行声明或者定义时，编译器会进行隐式声明。就是没有引用调度器的头文件

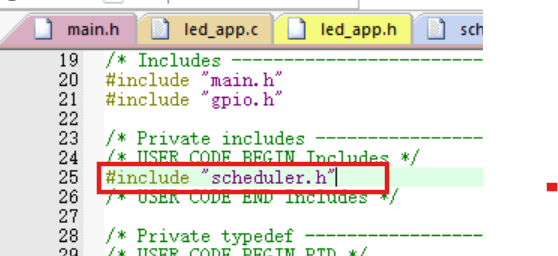

加上头文件，再编译，无错误

Flash Programming Algorithm（闪存编程算法）是用于将程序代码或数据写入到微控制器（MCU）内部闪存（Flash Memory）中的一组指令和方法。不同厂商、不同型号的闪存芯片具有不同的电气特性、编程时序和命令集。闪存编程算法会针对具体的闪存芯片进行优化，确保能够正确地将数据写入到闪存中。所以针对不同的芯片，要选择不同的算法
而Load Flash Programming Algorithm就是将闪存编程算法从存储它的地方（可能是烧录工具的安装目录等）读取到内存中，让烧录工具可以调用这个算法去完成对目标芯片闪存的编程操作。 ↩︎
