条形图和柱状图是常用的数据可视化工具,用于比较不同类别或组之间的数据大小或变化趋势。它们在统计学、商业分析和科学研究等领域广泛应用。
柱状图
柱状图最常见,它利用柱子高度,反映数据的差异。
横轴代表比较的类别,纵轴代表类别对应的刻度值。
要显示数据的分布特征,或要表示同一件事物在不同期间的变化情况,就要选择柱形图。
条形图
条形图其实是柱形图的旋转图表,又称横向柱形图。
它用条形长短来观察各种信息的大小,比较各种数值或比例。
柱状图的实现及代码:

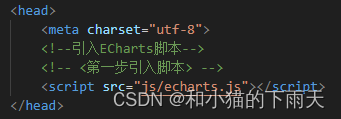

步骤一:引入echarts.js文件
步骤二:准备一个呈现图表的盒子
步骤三:初始化echarts实例对象
步骤四:准备配置项
1.设置标题

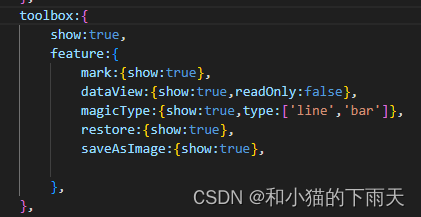

2.设置动态触发器
3.设置图例组件
4.编辑触发效果

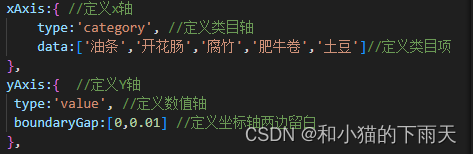

5.定义x轴和y轴
6.定义11月项

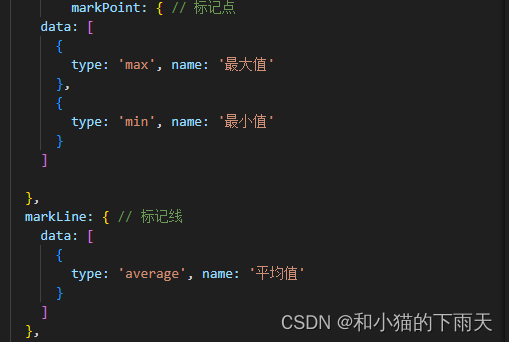

7.设置标记最大值,最小值和平均值

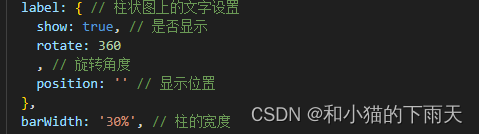

8.设置柱状图的文字和大小的显示

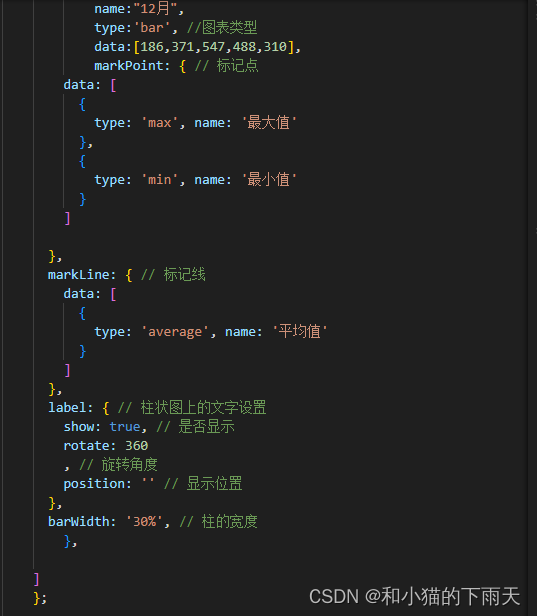

9.再定义一个月 步骤与上面一致
步骤五:将配置项设置给echarts实例对象
使用刚指定的配置项和数据显示图表
柱状图实现代码:
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<!--引入ECharts脚本-->
<!-- <第一步引入脚本> -->
<script src="js/echarts.js"></script>
</head>
<body>
<!---为ECharts准备一个具备大小(宽高)的DOM-->
<div id="main" style="width: 800px; height: 400px"></div>
<script type="text/javascript">
//第二步基于准备好的DOM,初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
//第三步指定图表的配置项和数据
var option = {
title: { //定义标题
text: '菜品销量对比',
subtext:'月销量'
},
tooltip: { //触发
trigger:'axis',
},
legend: {
data: ['11月','12月'],
},
toolbox:{
show:true,
feature:{
mark:{show:true},
dataView:{show:true,readOnly:false},
magicType:{show:true,type:['line','bar']},
restore:{show:true},
saveAsImage:{show:true},
},
},
calaulable:true,
xAxis:{ //定义x轴
type:'category', //定义类目轴
data:['油条','开花肠','腐竹','肥牛卷','土豆']//定义类目项
},
yAxis:{ //定义Y轴
type:'value', //定义数值轴
boundaryGap:[0,0.01] //定义坐标轴两边留白
},
series:[{
name:"11月",
type:'bar', //图表类型
data:[321,121,566,410,519],
markPoint: { // 标记点
data: [
{
type: 'max', name: '最大值'
},
{
type: 'min', name: '最小值'
}
]
},
markLine: { // 标记线
data: [
{
type: 'average', name: '平均值'
}
]
},
label: { // 柱状图上的文字设置
show: true, // 是否显示
rotate: 360
, // 旋转角度
position: '' // 显示位置
},
barWidth: '30%', // 柱的宽度
},
{
name:"12月",
type:'bar', //图表类型
data:[186,371,547,488,310],
markPoint: { // 标记点
data: [
{
type: 'max', name: '最大值'
},
{
type: 'min', name: '最小值'
}
]
},
markLine: { // 标记线
data: [
{
type: 'average', name: '平均值'
}
]
},
label: { // 柱状图上的文字设置
show: true, // 是否显示
rotate: 360
, // 旋转角度
position: '' // 显示位置
},
barWidth: '30%', // 柱的宽度
},
]
};
//第五步使用刚指定的配置项和数据显示图表
myChart.setOption(option);
</script>
</body>
</html>
效果图:

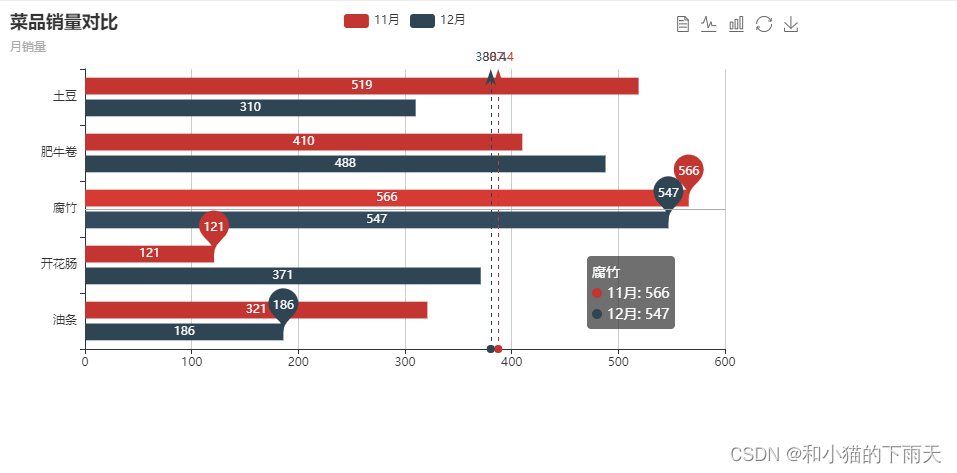

条形图的实现及代码:

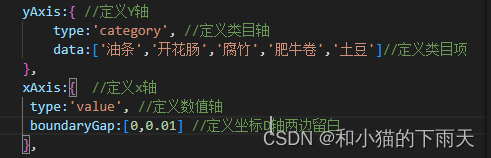

条形图和柱状图表达数据的形式差不多,但x轴和y轴显示方式相反,所以条形图只需将其对调。
条状图实现代码:
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<!--引入ECharts脚本-->
<!-- <第一步引入脚本> -->
<script src="js/echarts.js"></script>
</head>
<body>
<!---为ECharts准备一个具备大小(宽高)的DOM-->
<div id="main" style="width: 800px; height: 400px"></div>
<script type="text/javascript">
//第二步基于准备好的DOM,初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
//第三步指定图表的配置项和数据
var option = {
title: { //定义标题
text: '菜品销量对比',
subtext:'月销量'
},
tooltip: { //触发
trigger:'axis',
},
legend: {
data: ['11月','12月'],
},
toolbox:{
show:true,
feature:{
mark:{show:true},
dataView:{show:true,readOnly:false},
magicType:{show:true,type:['line','bar']},
restore:{show:true},
saveAsImage:{show:true},
},
},
calaulable:true,
yAxis:{ //定义Y轴
type:'category', //定义类目轴
data:['油条','开花肠','腐竹','肥牛卷','土豆']//定义类目项
},
XAxis:{ //定义x轴
type:'value', //定义数值轴
boundaryGap:[0,0.01] //定义坐标轴两边留白
},
series:[{
name:"11月",
type:'bar', //图表类型
data:[321,121,566,410,519],
markPoint: { // 标记点
data: [
{
type: 'max', name: '最大值'
},
{
type: 'min', name: '最小值'
}
]
},
markLine: { // 标记线
data: [
{
type: 'average', name: '平均值'
}
]
},
label: { // 柱状图上的文字设置
show: true, // 是否显示
rotate: 360
, // 旋转角度
position: '' // 显示位置
},
barWidth: '30%', // 柱的宽度
},
{
name:"12月",
type:'bar', //图表类型
data:[186,371,547,488,310],
markPoint: { // 标记点
data: [
{
type: 'max', name: '最大值'
},
{
type: 'min', name: '最小值'
}
]
},
markLine: { // 标记线
data: [
{
type: 'average', name: '平均值'
}
]
},
label: { // 柱状图上的文字设置
show: true, // 是否显示
rotate: 360
, // 旋转角度
position: '' // 显示位置
},
barWidth: '30%', // 柱的宽度
},
]
};
//第五步使用刚指定的配置项和数据显示图表
myChart.setOption(option);
</script>
</body>
</html>
