基于LabVIEW的信号处理系统：采集、滤波与变换的深度实践

引言

在现代工程与科研领域，信号处理是获取有价值信息的关键环节。LabVIEW以其直观的图形化编程方式和强大的信号处理函数库，成为众多工程师与研究人员的首选工具。本文将详细介绍一个基于LabVIEW的综合信号处理程序，涵盖信号采集、滤波处理与信号变换三大核心功能，深入剖析其实现原理与应用场景。

一、信号采集：构建数据基础

1.1 灵活配置信号参数

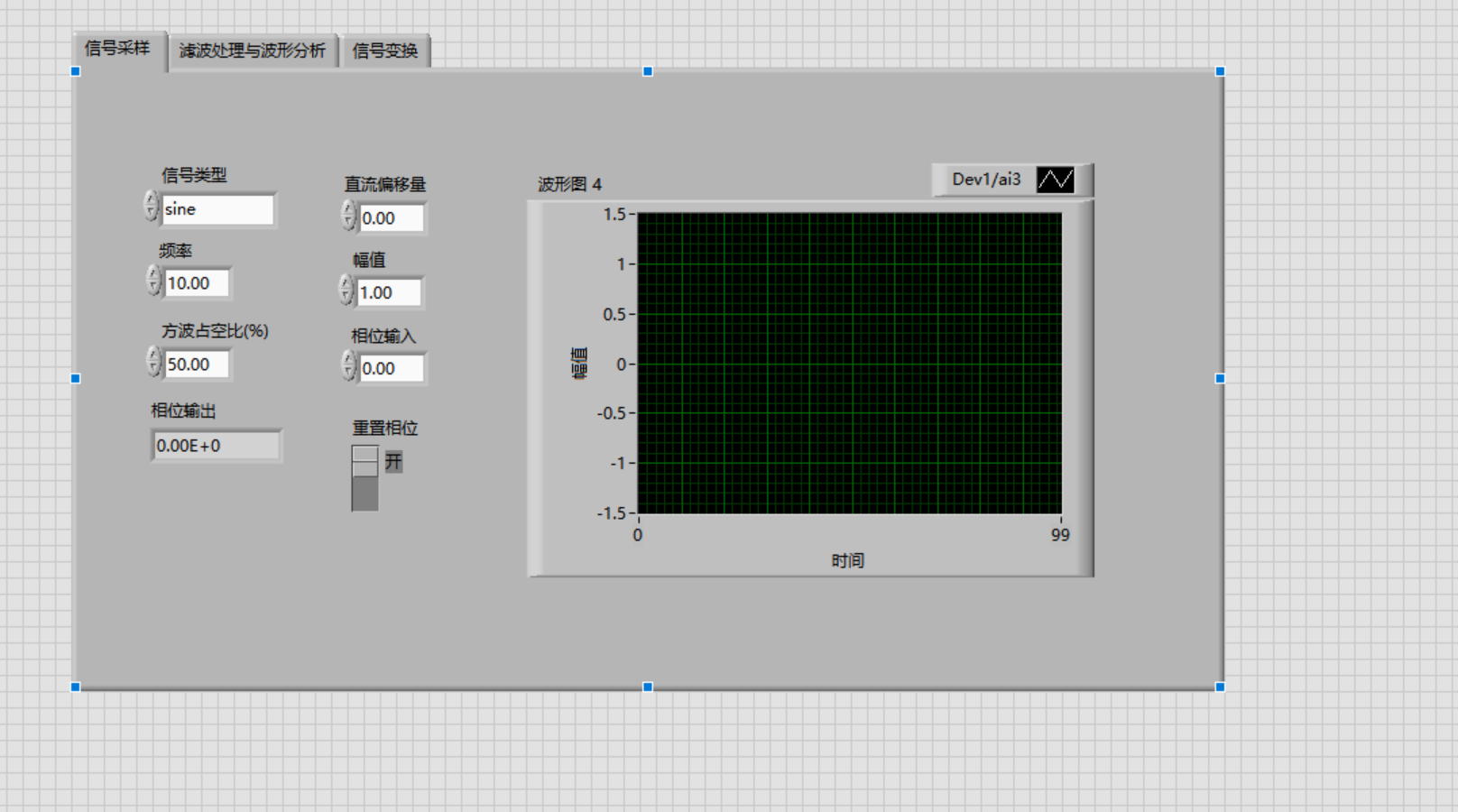

在“信号采样”界面（如图1所示），用户可轻松设置信号的各项参数。例如，选择信号类型为正弦波（sine），频率设定为10.00 Hz，幅值为1.00，直流偏移量为0.00。这些参数的灵活配置，使得程序能够模拟多种实际信号场景。通过LabVIEW的波形生成函数，可快速生成指定参数的信号，为后续处理提供数据基础。

1.2 实时可视化波形

界面中的“波形图4”实时显示生成的信号波形，直观呈现信号的时域特征。这种可视化功能有助于用户快速验证信号参数设置的正确性，确保采集到的信号符合预期。

二、滤波处理：净化信号质量

2.1 选择滤波参数

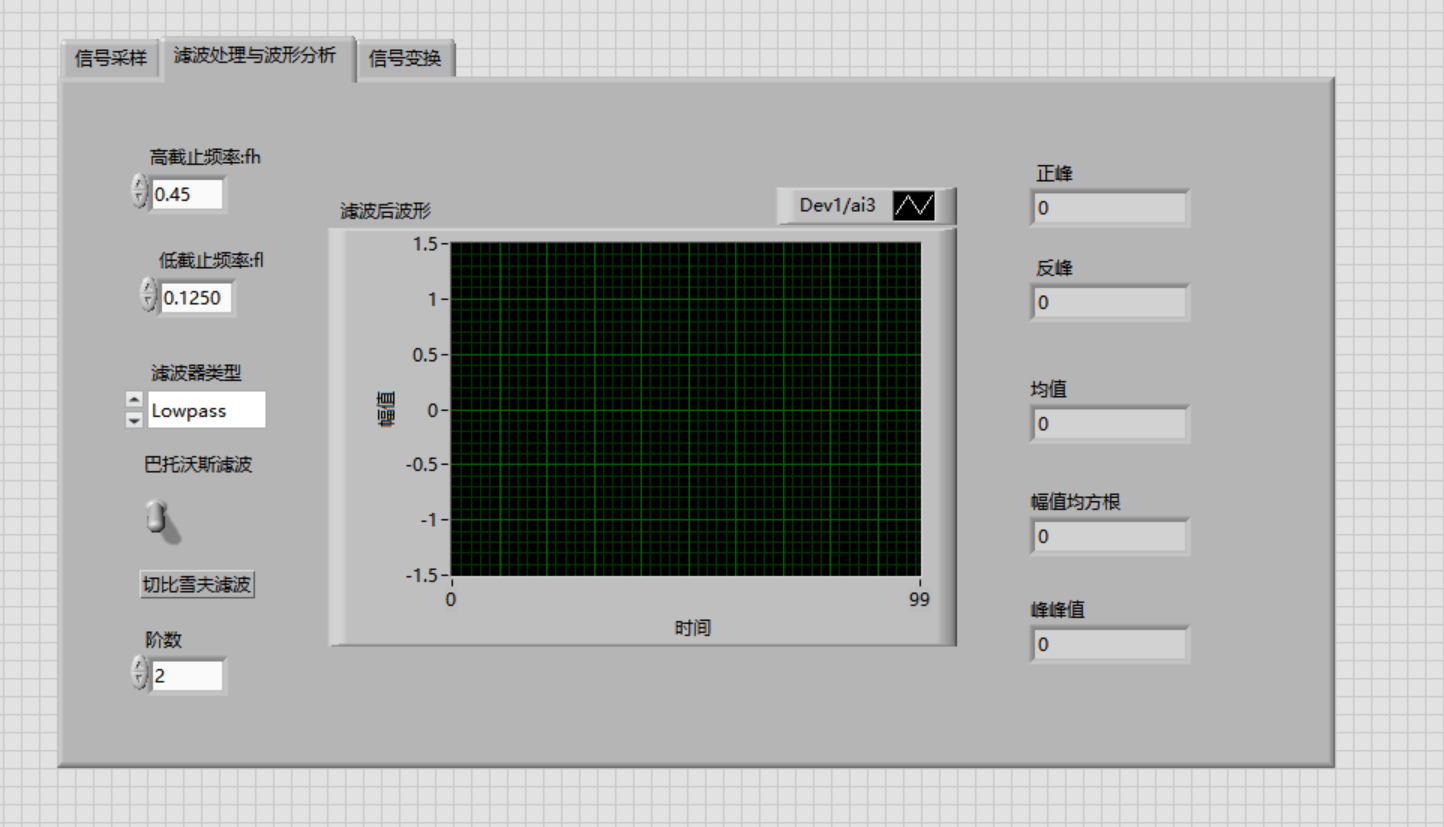

在“滤波处理与波形分析”界面（如图2所示），设置高截止频率（fh）为0.45，低截止频率（fl）为0.1250，滤波器类型选择低通（Lowpass），采用巴特沃斯滤波，阶数为2。巴特沃斯滤波器以其在通带内平坦的频率响应特性，能够有效抑制高频噪声，保留信号的有效成分。

2.2 实现滤波与分析

通过LabVIEW的巴特沃斯滤波函数，将采集到的信号输入，并配置上述滤波参数，即可得到滤波后的波形。同时，界面右侧的“正峰”“反峰”“均值”“幅值均方根”“峰峰值”等参数显示，利用LabVIEW的幅值和电平测量函数，对滤波后的信号进行多维度分析，深入了解信号的特征。

三、信号变换：挖掘信号特征

3.1 FFT变换：频域洞察

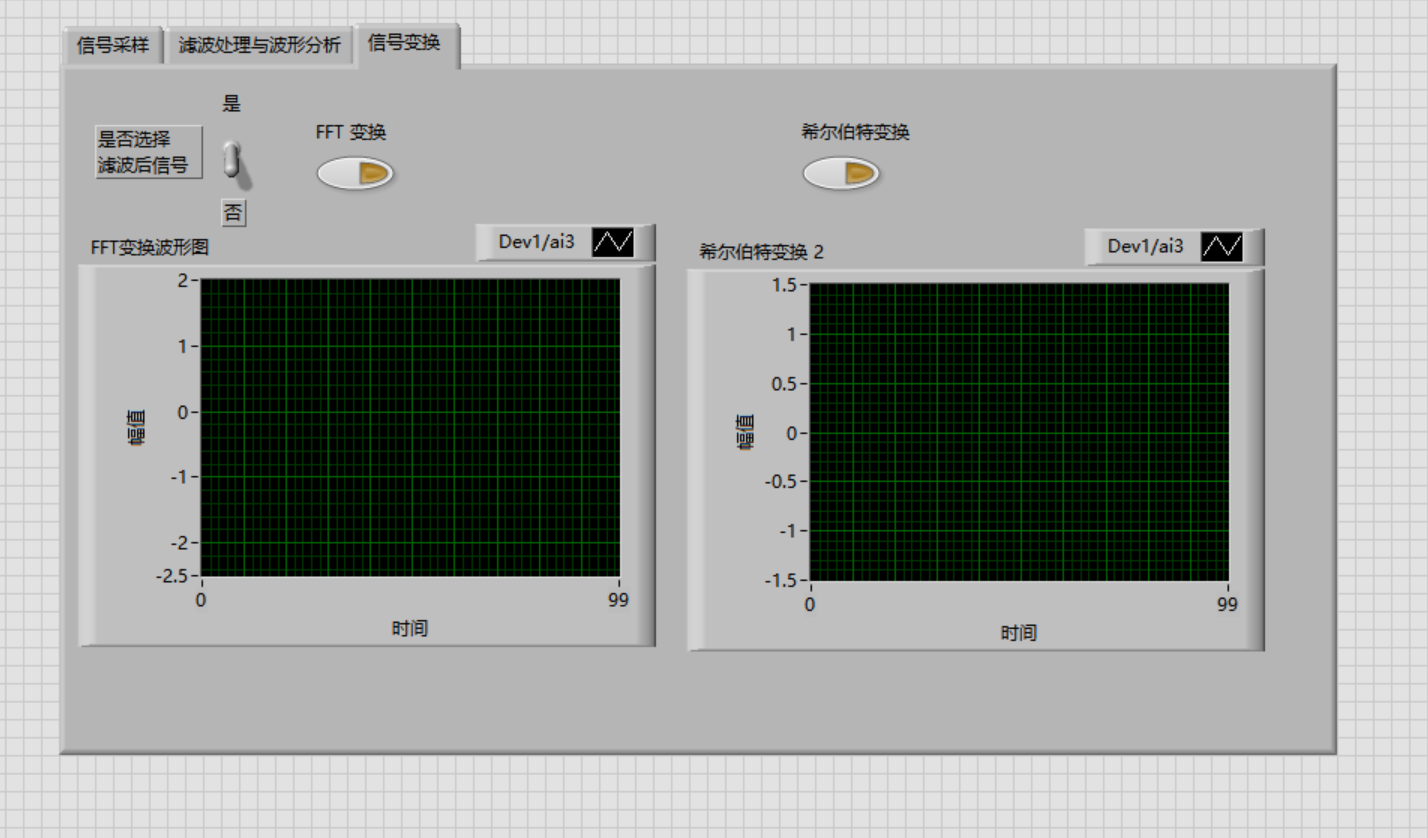

在“信号变换”界面（如图3所示），通过FFT变换将时域信号转换为频域表示。用户可通过“是否选择滤波后信号”开关，灵活选择输入信号。FFT变换波形图实时显示信号的频率成分，帮助用户分析信号的主导频率、谐波等特征，在振动分析、频谱监测等领域具有广泛应用。

3.2 希尔伯特变换：包络提取

希尔伯特变换用于获取信号的解析包络，对于分析信号的幅度调制特征至关重要。在LabVIEW中，通过相应的希尔伯特变换函数，可快速实现这一功能，为信号的进一步分析提供有力支持。

四、程序框图解析：流程与逻辑

结合程序框图（如图4所示），整个系统的逻辑一目了然。信号生成后，根据用户选择决定是否进行滤波处理。滤波后的信号或原始信号进入分析与变换模块，通过条件结构（“是否选择滤波后数据”）实现灵活的路径选择。各函数节点紧密连接，确保数据流的顺畅，实现信号处理的自动化与高效化。

五、应用与总结

本文介绍的基于LabVIEW的信号处理程序，集成了信号采集、滤波、分析与变换功能，适用于多种工程与科研场景。通过灵活配置参数，用户可轻松适应不同的信号特性与处理需求。LabVIEW的图形化编程优势使得复杂的信号处理任务变得直观易懂，大大提高了开发效率。希望本文能为读者在LabVIEW信号处理开发中提供有益参考，推动相关领域的技术应用与创新。
