基于LabVIEW的自适应信号滤波器与信号频谱分析系统设计

引言

在现代信号处理的广阔领域中，自适应滤波器与信号频谱分析技术扮演着举足轻重的角色。自适应滤波器能够依据环境变化动态调整自身参数，以实现最优的信号处理效果，广泛应用于噪声消除、信号增强等场景。而信号频谱分析则是揭示信号频率成分的关键手段，帮助工程师和研究人员深入理解信号特性，优化系统性能。LabVIEW（Laboratory Virtual Instrument Engineering Workbench）作为一款功能强大的图形化编程软件，以其直观的编程界面、丰富的函数库和卓越的数据处理能力，为构建高效的自适应信号滤波器与信号频谱分析系统提供了理想的平台。

系统设计概述

本系统精心整合了自适应滤波与信号频谱分析两大核心功能。用户能够便捷地设置多个信号（信号一至信号五）的频率、幅值等参数，系统据此生成复合数字信号。随后，通过自适应滤波器对复合信号进行处理，有效抑制噪声或干扰。同时，运用频谱分析技术对滤波前后的信号进行深入剖析，并以可视化的方式呈现结果，使用户能够直观地观察信号在时域和频域的变化特征。

前面板设计

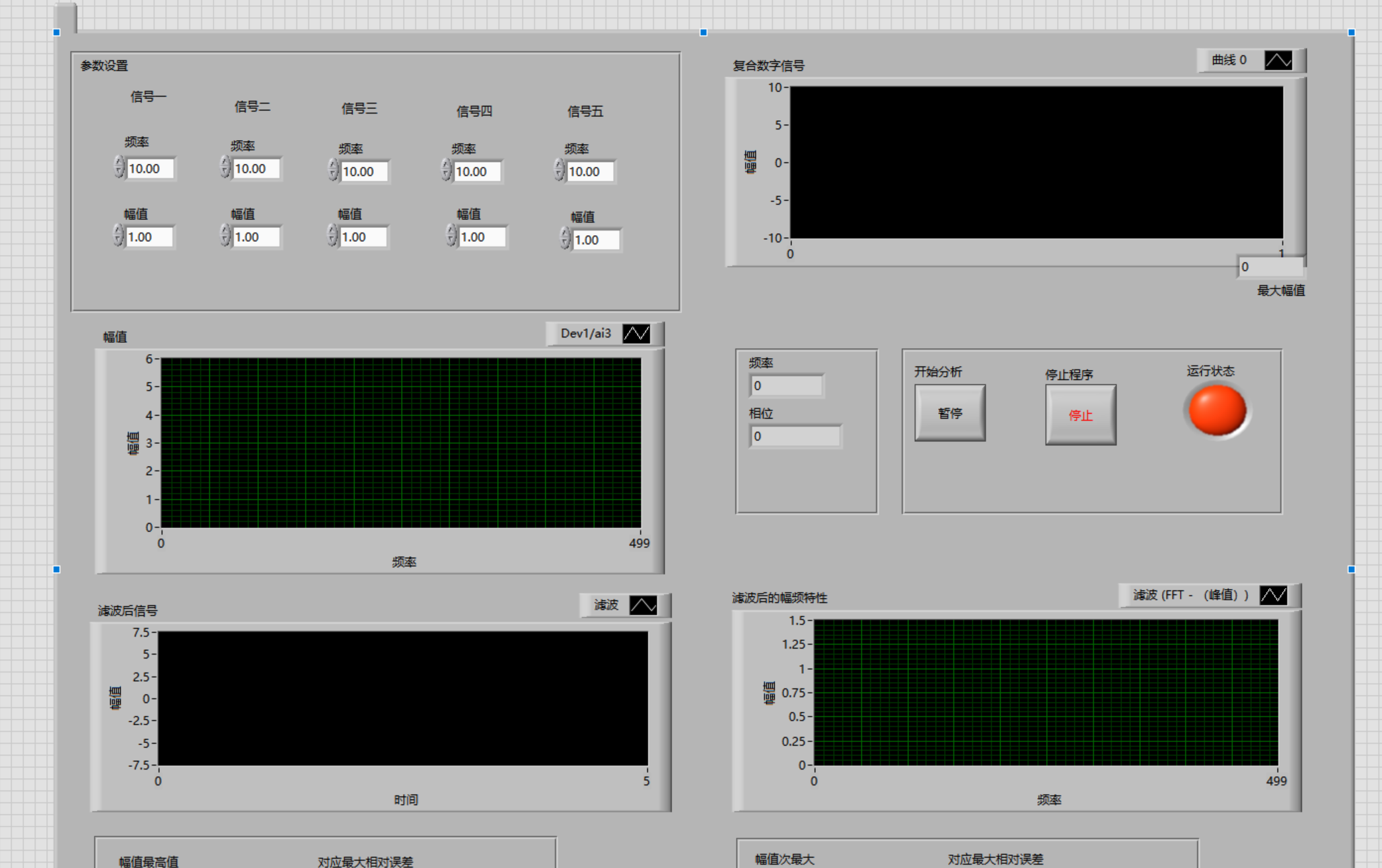

参数设置区

• 信号参数设置：为信号一至信号五分别配置频率和幅值的旋钮控件。这些控件允许用户灵活调整每个信号的关键参数，从而精确控制生成信号的特性。例如，通过旋转频率旋钮，用户可以设置信号的频率值，范围可根据实际需求进行调整，满足不同应用场景下对信号频率的特定要求。
• 运行控制按钮：包括“开始分析”“暂停”“停止程序”按钮以及“运行状态”指示灯。“开始分析”按钮启动系统的信号处理流程，“暂停”按钮可临时中断处理过程，“停止程序”按钮则用于终止整个系统的运行。“运行状态”指示灯以直观的方式（如亮灯颜色变化）向用户反馈系统当前的运行情况，使用户能够清晰了解系统是否处于工作状态。

显示区

• 复合数字信号波形图：以图形化方式展示合成后的复合数字信号的时域波形。用户可以通过观察该波形，直观了解多个信号叠加后的整体形态，包括信号的幅度变化、周期特性等。
• 滤波后信号波形图：实时显示经过自适应滤波器处理后的信号时域波形。通过与复合数字信号波形对比，用户能够清晰地看到滤波操作对信号的影响，例如噪声的抑制效果、信号特征的保留情况等。
• 频谱图：包含滤波前后信号的频谱显示。频谱图以频率为横轴，幅值为纵轴，展示信号在不同频率成分上的能量分布。用户可以通过分析频谱图，深入了解信号的频率组成，判断滤波操作是否有效去除了特定频率的干扰成分，以及是否保留了有用信号的频率分量。

后面板设计

信号生成模块

• 依据前面板设置的频率、幅值等参数，利用LabVIEW强大的信号生成函数，分别生成信号一至信号五。这些函数能够精确地创建各种类型的基本信号（如正弦波、余弦波等），确保生成信号的频率和幅值严格符合用户设定的参数值。
• 通过信号加法运算，将生成的信号一至信号五进行叠加，形成复合数字信号。在叠加过程中，严格遵循信号处理的数学原理，确保各信号之间的相位关系和幅度比例准确无误，从而模拟出实际应用中复杂的信号环境。

自适应滤波模块

• 采用先进的自适应滤波算法（如最小均方误差算法LMS等），对复合数字信号进行实时滤波处理。该算法能够根据输入信号和期望输出信号之间的误差，自动调整滤波器的系数，以适应信号的变化和环境的干扰。
• 在算法实现过程中，通过LabVIEW的循环结构和数据处理函数，实时计算误差信号，并依据误差调整滤波器系数，确保滤波器始终处于最优工作状态，有效抑制噪声和干扰，提升信号的质量。

频谱分析模块

• 运用快速傅里叶变换（FFT）算法，对滤波前后的信号进行频谱分析。FFT算法能够高效地将时域信号转换为频域信号，计算出信号在各个频率点上的幅值和相位信息。
• 通过LabVIEW的频谱分析函数，对FFT计算结果进行进一步处理和可视化展示。例如，对频谱数据进行归一化处理，以便更清晰地展示信号的频率成分；将频谱数据输出到前面板的频谱图中，使用户能够直观地观察信号的频谱特性。

数据处理与显示

• 对滤波和频谱分析得到的数据进行整理和计算，如计算幅值最高值、幅值次大值及其对应的频率、相角和相对误差等。这些计算结果能够为用户提供更精确的信号特征描述，帮助用户深入分析信号的特性和滤波效果。
• 将处理后的数据分别输出到前面板的波形图和数值显示控件中，实现可视化展示。通过精心设计的界面布局和数据映射，确保用户能够快速、准确地获取所需的信息，提高系统的易用性和实用性。

功能实现

信号生成

• 当用户在前面板设置好信号的频率、幅值等参数后，后面板的信号生成模块立即响应。以生成正弦波信号为例，调用LabVIEW的正弦波生成函数，根据设置的频率参数确定信号的周期，根据幅值参数确定信号的幅度范围，从而生成符合要求的正弦波信号。多个这样的信号生成后，通过加法运算实现叠加，形成复杂的复合数字信号，模拟实际应用中的多信号混合场景。

自适应滤波

• 系统启动“开始分析”后，自适应滤波模块开始工作。以LMS算法为例，首先初始化滤波器系数。然后，将复合数字信号输入滤波器，同时与期望信号（若已知）或参考信号进行比较，计算误差信号。根据LMS算法的迭代公式：( w(n+1) = w(n) + 2\mu e(n)x(n) )（其中( w(n) )是第( n )次迭代的权值向量，( \mu )是步长因子，( e(n) )是误差信号，( x(n) )是输入信号），实时更新滤波器系数。通过不断迭代，滤波器逐渐调整自身特性，以最小化误差，实现对复合信号的有效滤波，抑制噪声和干扰成分。

频谱分析

• 对滤波前后的信号分别进行FFT变换。以滤波前的复合数字信号为例，将时域的信号样本输入FFT函数，经过算法计算，得到频域的频谱数据。这些数据包含了信号在不同频率点上的幅值和相位信息。通过对频谱数据的处理，如绘制频谱图，用户可以清晰地看到信号在各个频率上的能量分布。同样的操作应用于滤波后的信号，对比两者的频谱图，能够直观地评估滤波效果，例如是否有效去除了某些频率的噪声，保留了有用信号的频率成分。

应用场景

通信领域

• 在通信系统中，信号往往会受到各种噪声和干扰的影响。本系统的自适应滤波器能够实时监测和处理信号，有效消除噪声，提高信号的信噪比。同时，通过频谱分析，工程师可以优化信号的频谱利用，确保信号在传输过程中符合频谱规范，避免频谱冲突，提升通信质量和效率。例如，在无线通信中，对接收信号进行滤波和频谱分析，能够准确恢复原始信号，减少误码率，提高通信的可靠性。

电子工程领域

• 在电子设备的设计和测试中，需要对各种信号进行分析和处理。本系统可以生成特定参数的测试信号，模拟实际工作环境中的信号输入。通过自适应滤波和频谱分析，工程师能够评估电子设备对信号的处理能力，检测设备是否存在频率干扰、信号失真等问题，从而优化设备设计，提高产品质量。例如，在音频设备测试中，生成音频信号并进行滤波和频谱分析，能够评估设备的音质表现，调整设备参数以获得更好的音频效果。

教育领域

• 作为教学工具，本系统能够帮助学生直观地理解自适应滤波和频谱分析的原理和应用。通过实际操作参数设置、观察信号波形和频谱的变化，学生可以深入掌握信号处理的基本概念和技术。例如，在课堂演示中，教师可以设置不同频率和幅值的信号，展示滤波前后的信号变化，让学生直观感受自适应滤波器的作用；通过分析频谱图，讲解信号的频率成分和频谱分析的意义，增强学生的理论理解和实践能力。

优势

直观易用

• LabVIEW的图形化界面使得系统的操作极为直观。用户无需编写复杂的代码，只需通过简单的鼠标操作和参数设置，即可完成信号生成、滤波和频谱分析等一系列操作。前面板的波形图和数值显示控件能够实时、直观地展示处理结果，即使是非专业的编程人员也能轻松理解和使用系统，大大降低了技术门槛。

灵活性高

• 系统允许用户自由调整多个信号的参数，如频率、幅值等，以适应不同的应用场景和需求。同时，对于自适应滤波器的算法参数（如LMS算法的步长因子等），也可以根据实际情况进行调整，优化滤波效果。这种高度的灵活性使得系统能够广泛应用于各种信号处理任务，满足不同用户的个性化需求。

实时性强

• 系统具备强大的实时处理能力，能够快速响应用户的操作。从信号生成、滤波到频谱分析，整个过程能够在短时间内完成，并实时显示结果。这种实时性对于需要实时监测和处理信号的应用场景（如实时通信、实时控制等）至关重要，能够及时提供准确的信号处理结果，为决策和调整提供依据。

总结

基于LabVIEW的自适应信号滤波器与信号频谱分析系统，通过精心设计的前面板和功能强大的后面板，实现了信号生成、自适应滤波和频谱分析的一体化操作。该系统在通信、电子工程、教育等多个领域具有广泛的应用前景，为信号处理提供了一种高效、直观且灵活的解决方案。随着LabVIEW技术的不断发展和完善，以及信号处理需求的日益多样化，本系统有望在更多实际工程和科研项目中发挥重要作用，推动信号处理技术的进一步发展和应用。
