DFT分辨率提升技术分析：从采样点数到频谱特性

DFT分辨率提升技术分析：从采样点数到频谱特性

1. 引言

在数字信号处理中,离散傅里叶变换(DFT)的频率分辨率是一个重要的技术指标。本文将通过一个具体的案例,深入分析采样点数与DFT分辨率之间的关系,并探讨如何通过增加采样点数来提高频谱分析的精度。

2. 实验设计

我们选取一个包含两个频率分量的余弦信号作为研究对象:

xn = cos(0.48*pi*n) + cos(0.52*pi*n)

这个信号包含两个频率接近的余弦分量(0.48π和0.52π),通过观察不同点数DFT的结果,我们可以清晰地看到分辨率的变化。

实验分为三个部分：

1. 10点DFT分析
2. 10点序列补零至64点的DFT分析
3. 64点完整序列的DFT分析

3. 理论分析

3.1 频率分辨率

DFT的频率分辨率定义为：

Δf = fs/N

其中:

• fs 为采样频率
• N 为DFT点数

当采样点数增加时,频率分辨率随之提高,能够更精确地区分接近的频率分量。

3.2 零填充的作用

零填充是一种在时域增加序列长度的技术,它通过在原始序列后添加零值来实现。零填充可以：

• 提供更密集的频率采样点
• 实现频谱的内插
• 改善频谱显示的视觉效果

但需要注意的是,零填充并不能提供额外的频谱信息,它只是提供了频谱的内插值。

4. 实验结果分析

4.1 10点DFT分析

% 分析比较10点DFT,64点DFT 和10点序列补零至64点的DFT
% xn = cos(0.48*pi*n) + cos(0.52*pi*n);

%取xn10个点计算10点DFT
n = 0:9;
xn = cos(0.48*pi*n) + cos(0.52*pi*n);
% 计算DFT
N = 10;
k = 0:N-1;
WN = exp(-1j*2*pi/N);  % 旋转因子
nk = n'*k;
WNnk = WN.^nk;
Xk = xn * WNnk;
disp(Xk);

% 绘图
figure;

subplot(1,2,1);
stem(n,xn);              %绘制xn
axis([0 9 -2.5 2.5]);    %设置坐标范围
xlabel('n');
ylabel('x(n)');
title('xn-10点');
grid on;

subplot(1,2,2);
stem(k,abs(Xk));         %绘制10点DFT幅频响应
xlabel('k');
ylabel('X(k)');
title('10点DFT');
grid on;

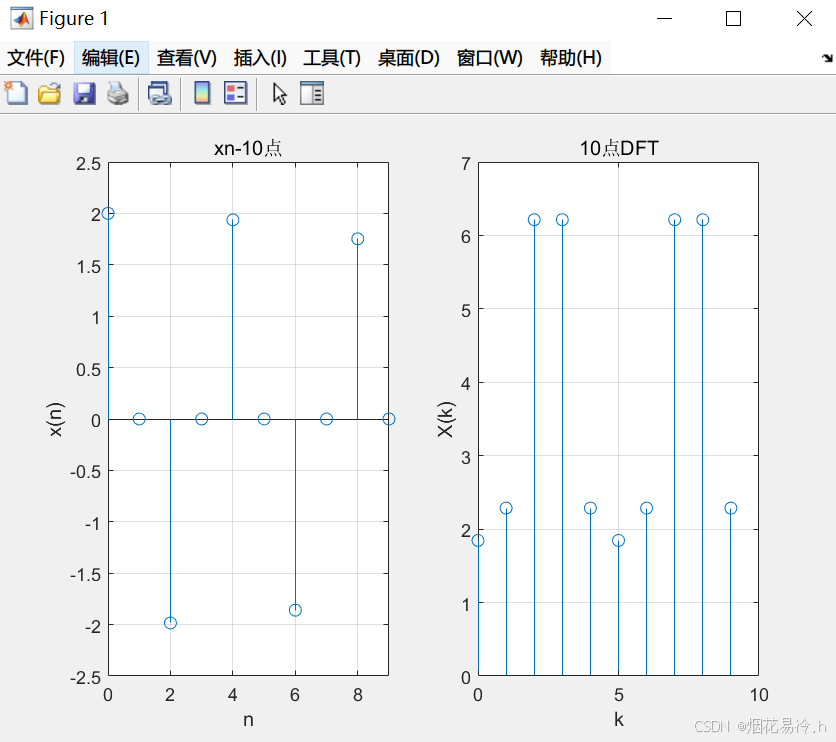

实验结果

---

在10点DFT中,由于频率分辨率较低：

• 两个频率分量(0.48π和0.52π)的间隔(0.04π)远小于频率分辨率(0.628π)
• 频谱图上无法分辨出两个独立的峰值
• 表现为一个混合的峰值

4.2 补零至64点的分析

通过补零将序列扩展到64点：

n = 0:63;
xn = cos(0.48*pi*n) + cos(0.52*pi*n);
xn1 = [xn(1:10),zeros(1,54)];
N = 64;
n = 0:N-1;
k = 0:N-1;
WN = exp(-1j*2*pi/N);  % 旋转因子
nk = n'*k;
WNnk = WN.^nk;
Xk = xn1 * WNnk;
subplot(1,2,1);
stem(n,xn1);              %绘制xn
axis([0 63 -2.5 2.5]);    %设置坐标范围
xlabel('n');
ylabel('x(n)');
title('xn-64点');
grid on;
n1 = 0:32;
w = 2*pi/64*n1;
subplot(1,2,2);
plot(w/pi,abs(Xk(1:33)));
xlabel("\omega/\pi");ylabel("|X(e^{j\omega})|");
axis([0 1 0 11]);

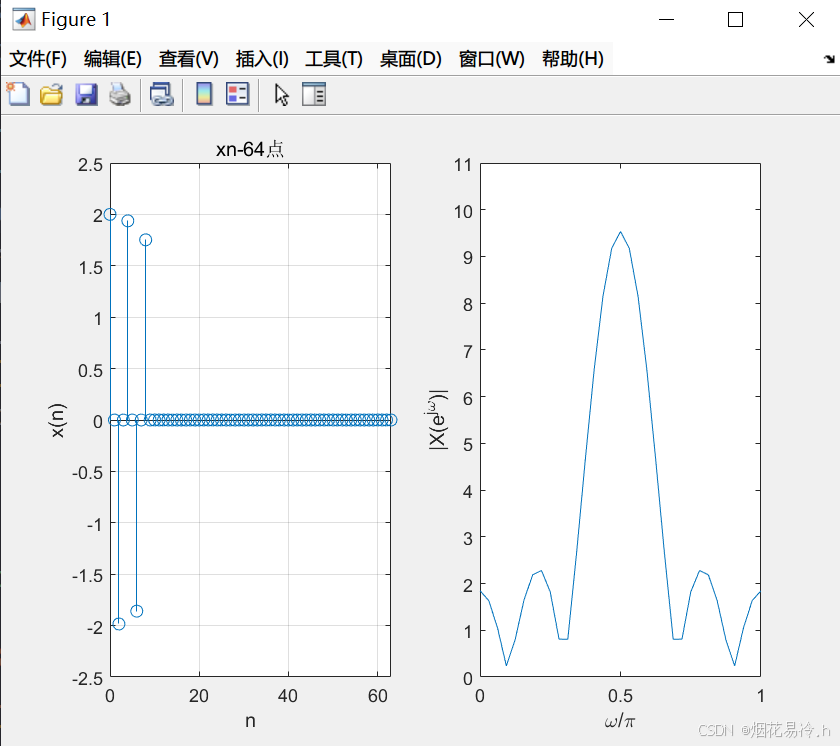

实验结果

---

结果显示：

• 频谱图变得更加平滑
• 提供了更多的频率采样点
• 但仍然无法完全分辨两个频率分量的真实幅值

4.3 64点完整序列分析

n =0:63;
xn = cos(0.48*pi*n) + cos(0.52*pi*n);
xn1 = xn(1:64);
N = 64;
n = 0:N-1;
k = 0:N-1;
WN = exp(-1j*2*pi/N);  % 旋转因子
nk = n'*k;
WNnk = WN.^nk;
Xk = xn1 * WNnk;
subplot(1,2,1);
stem(n,xn1);              %绘制xn
axis([0 63 -2.5 2.5]);    %设置坐标范围
xlabel('n');
ylabel('x(n)');
title('xn-64点');
grid on;

n1 = 0:32;
w = 2*pi/64*n1;
subplot(1,2,2);
plot(w/pi,abs(Xk(1:33)));
xlabel("\omega/\pi");ylabel("|X(e^{j\omega})|");
axis([0 1 0 32]);

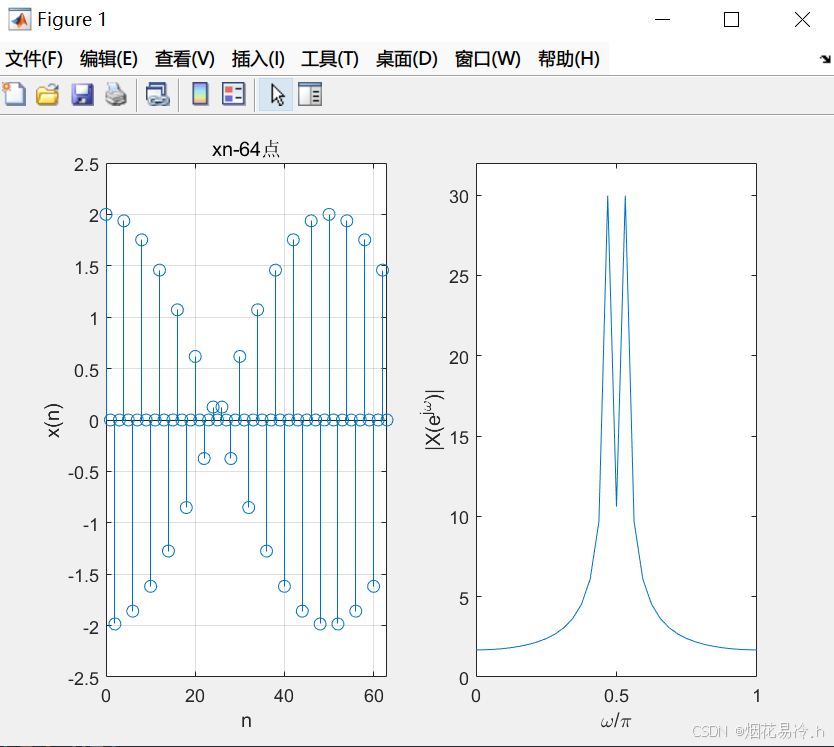

实验结果

---

使用64点完整序列进行DFT：

• 频率分辨率与补零情况相同
• 但能够准确反映信号的频率特性
• 清晰地显示出两个独立的频率分量
• 幅值显示更加准确

5. 关键发现

1. 分辨率提升：

   • 10点DFT：无法分辨两个频率分量
   • 64点DFT：清晰显示两个独立峰值

2. 零填充效果：

   • 提供了频谱的内插视图
   • 改善了频谱显示的视觉效果
   • 但不能提供额外的频谱信息

3. 采样点数的影响：

   • 增加采样点数显著提高了频率分辨率
   • 完整序列的分析提供了最准确的幅值信息

6. 实践建议

1. 在进行频谱分析时,应根据信号特性选择适当的DFT点数
2. 如需分辨接近的频率分量,建议增加采样点数
3. 零填充可用于改善频谱显示,但不能替代增加实际采样点数
4. 在实际应用中,应权衡计算复杂度和分辨率需求

7. 结论

通过本实验,我们深入理解了DFT点数与频率分辨率之间的关系。实验结果清晰地表明,增加有效采样点数是提高频谱分析精度的有效方法。这对于实际工程应用中的信号分析和处理具有重要的指导意义。
