Halcon算子--- 加载单/多张(文件)图片算子（保存）

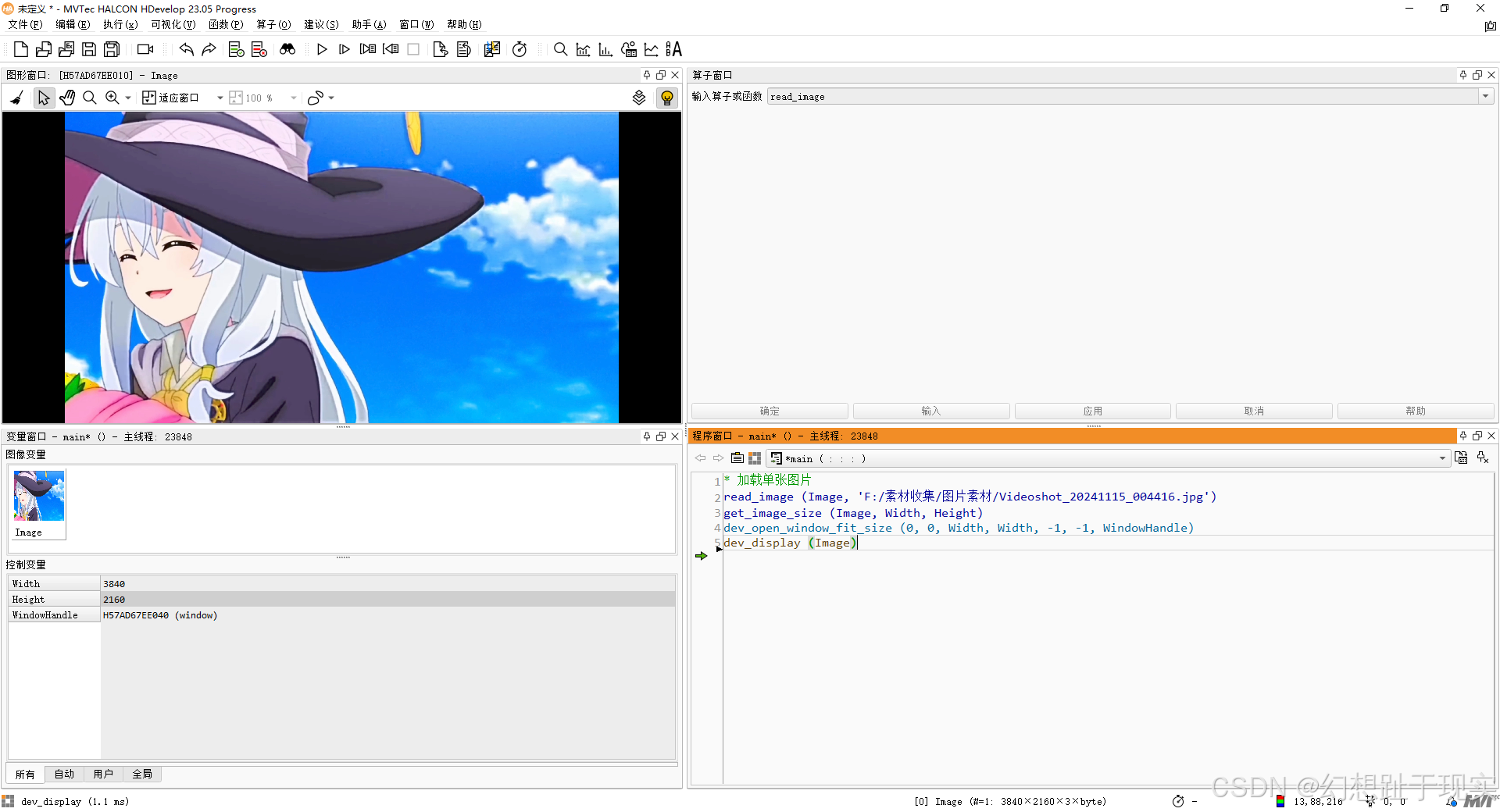

加载单张图像

代码

* 加载单张图片
read_image (Image, 'F:/素材收集/图片素材/Videoshot_20241115_004416.jpg')
get_image_size (Image, Width, Height)
dev_open_window_fit_size (0, 0, Width, Width, -1, -1, WindowHandle)
dev_display (Image)

---

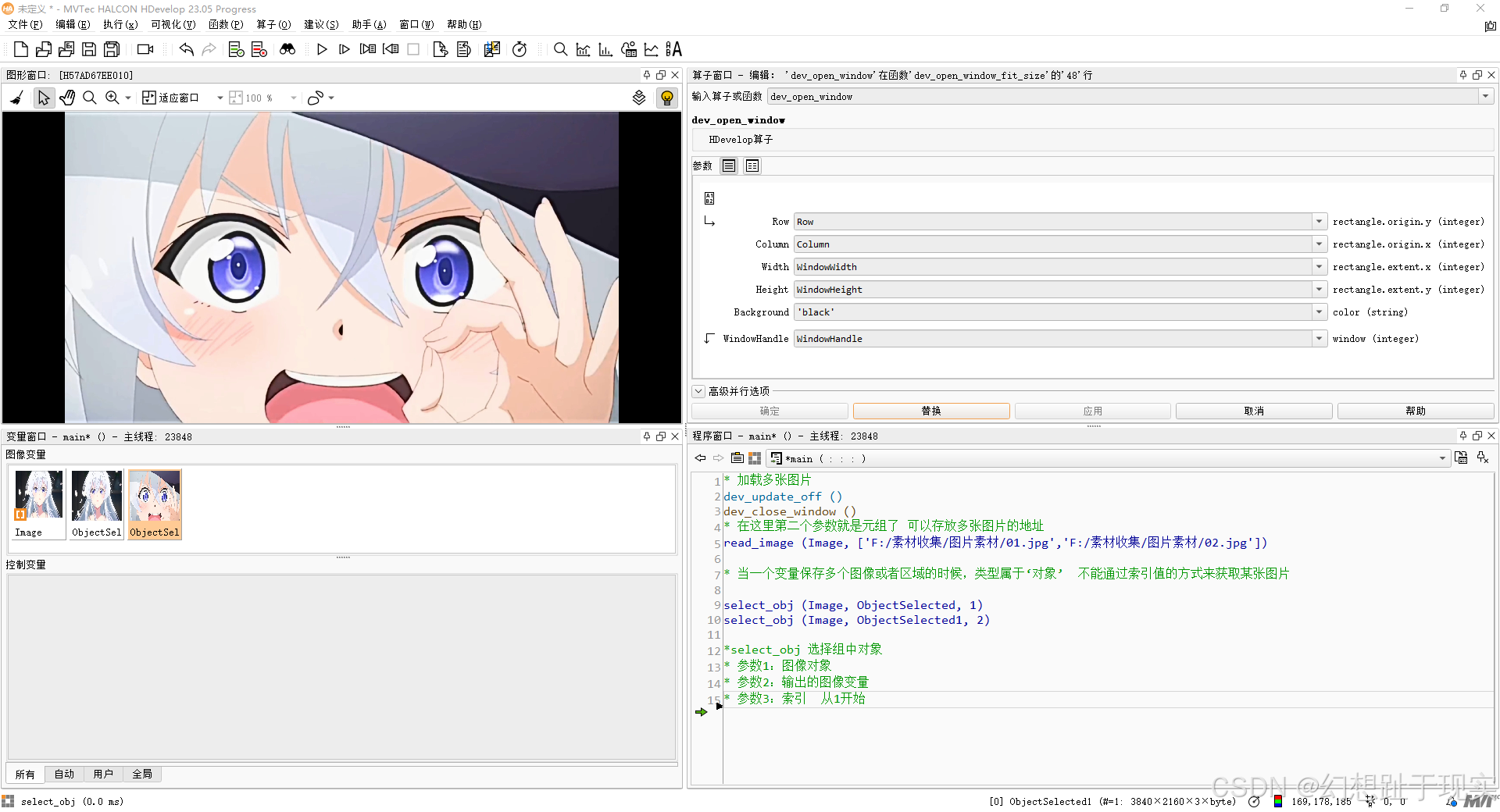

 加载多张图像

代码：

* 加载多张图片
dev_update_off ()
dev_close_window ()
* 在这里第二个参数就是元组了 可以存放多张图片的地址
read_image (Image, ['F:/素材收集/图片素材/01.jpg','F:/素材收集/图片素材/02.jpg'])

* 当一个变量保存多个图像或者区域的时候，类型属于‘对象’  不能通过索引值的方式来获取某张图片

select_obj (Image, ObjectSelected, 1)
select_obj (Image, ObjectSelected1, 2)

*select_obj 选择组中对象
* 参数1：图像对象
* 参数2：输出的图像变量
* 参数3：索引  从1开始

 文件方式读取

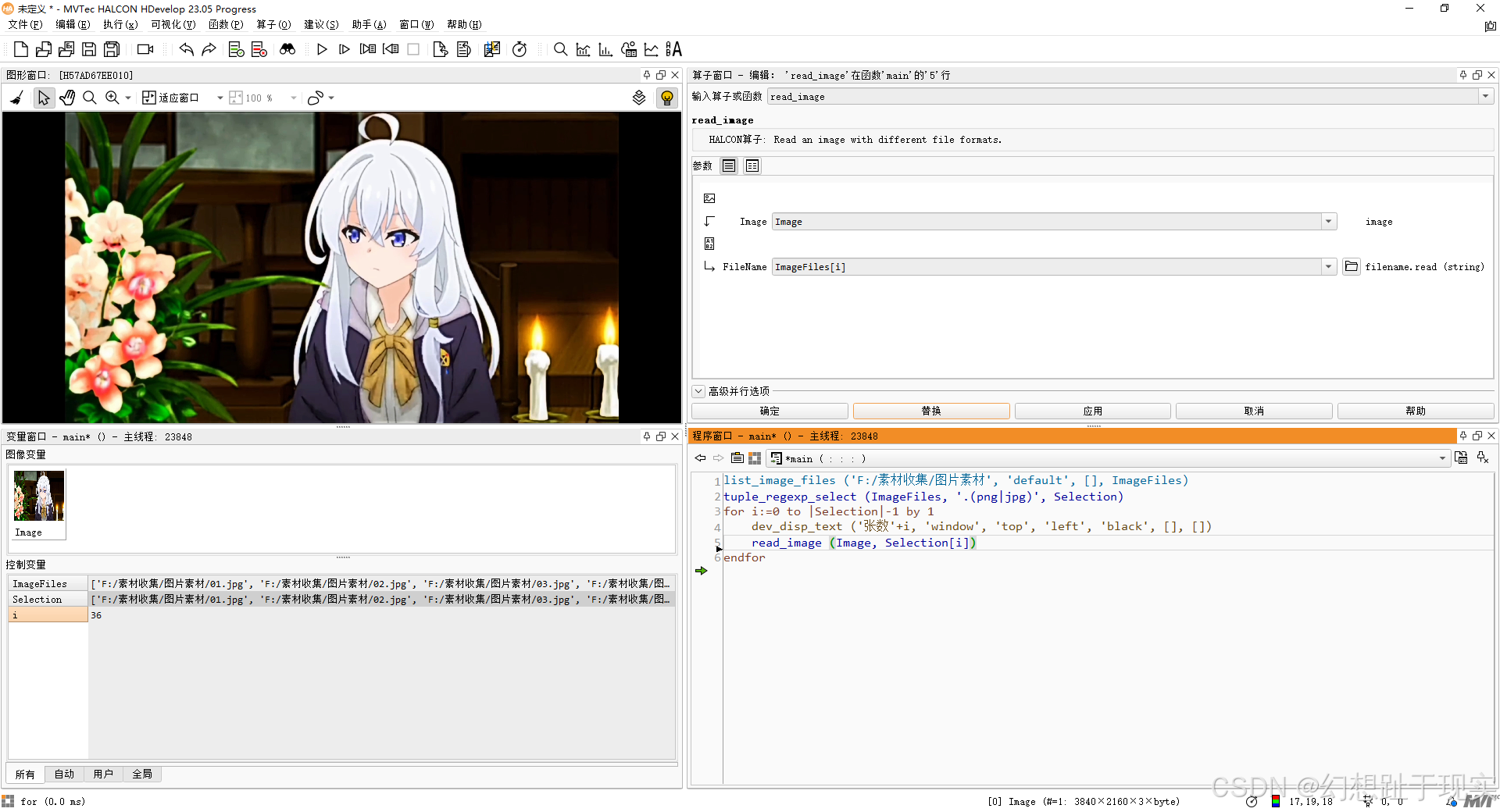

方法一： list_image_files

• 参数1： 图像文件夹的路径
• 参数2：指定要筛选的文件扩展名  默认是default   读取所有格式的文件
• 参数3：Options（输入参数）
  • 'recursive':  递归搜索子目录
  • 'follow_links':  跟随符号连接
  • 'max_depth=3': 设置递归深度（需与'recursive'配合使用）
  • 'sort': 按文件名排序（默认不排序）
• 参数4：匹配到的图像路径的元组

tuple_regexp_select(ImageFiles，'.*'，Selection)   元组过滤器

• 参数1：原始元组
• 参数2：正则表达式  默认：不过滤
• 参数3：符合正则表达式的原始

 代码

list_image_files ('F:/素材收集/图片素材', 'default', [], ImageFiles)
tuple_regexp_select (ImageFiles, '.(png|jpg)', Selection)
for i:=0 to |Selection|-1 by 1
    dev_disp_text ('张数'+i, 'window', 'top', 'left', 'black', [], [])
    read_image (Image, Selection[i])
endfor

---

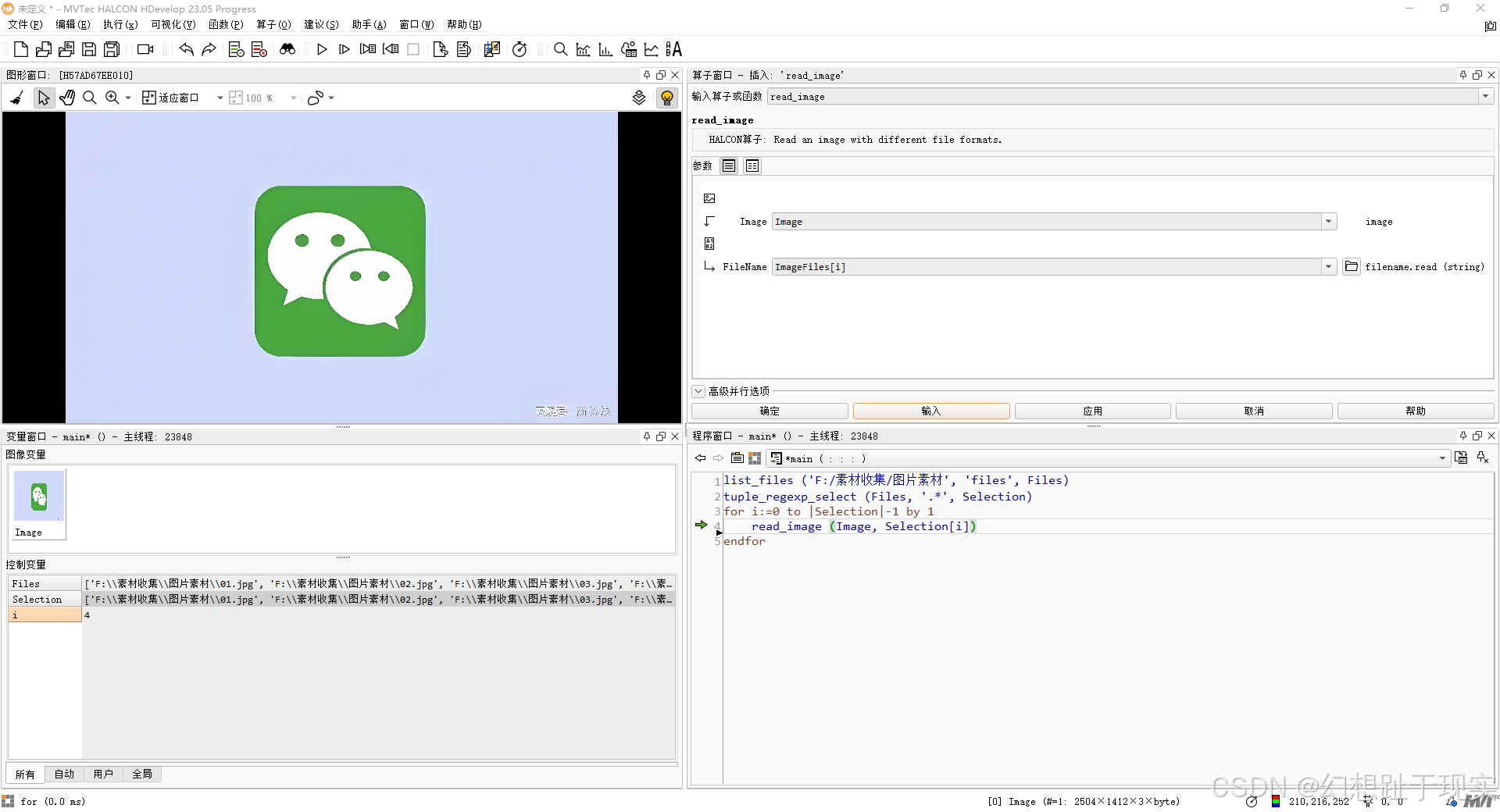

方法二：  list_files('','files',Files)



代码



list_files ('F:/素材收集/图片素材', 'files', Files)
tuple_regexp_select (Files, '.*', Selection)
for i:=0 to |Selection|-1 by 1
    read_image (Image, Selection[i])
endfor

保存

read_image (Image, 'printer_chip/printer_chip_01')
write_image (ImageScaleMax, 'png', 0, 'F:/Halcon/HomeWork')


read_image (Image, 'printer_chip/printer_chip_01')
get_image_size (Image, Width, Height)
dev_open_window_fit_size (0, 0, Width, Width, -1, -1, WindowHandle)
dev_display (Image)
dump_window (WindowHandle, 'bmp', 'F:/Halcon/11')
*参数1：需要截图窗体
*参数2：截取的图像的格式
*参数3：截图保存的路径

 区别：write_image 操作的是图像    dump_window 操作的是窗体
