（晶尊微）脱毛仪感应IC推荐 SC01,SC02A,SC02B

简介

① 触摸按键，一般脱毛仪上面都会有1~2个按键，大部分选择用机械按键，也有部分选择用触摸按键，ICman触摸按键具有超强稳定性及抗干扰能力， 非常契合复杂多变的应用环境，推荐型号SC01及SC02A，SC02B等。

② 皮肤感应器，一般脱毛仪在感应头部位都会设计一个皮肤感应器，当感应头与皮肤部位有接触的时候，脱毛仪激光功能才能开始正常工作使用，起保护作用。ICman触摸按键具有超强稳定性及抗干扰能力，能够有效解决金属片与皮肤接触实现感应的功能，推荐型号SC01及SC02A，SC02B。

脱毛仪的技术问题点

①皮肤感应器抗静电干扰，部分脱毛仪金属片是直接与人体皮肤接触，极容易产生受人体皮肤静电的影响，这就对于芯片抗ESD要求比较高，ICman 芯片抗静电级别都相对比较高。

②皮肤感应部分与脱毛仪激光灯管部位靠得比较近，会存在高压的干扰，及容易对触摸通道产生严重的冲击。

③ 应用电源环境比较复杂，电源纹波相对比较大。

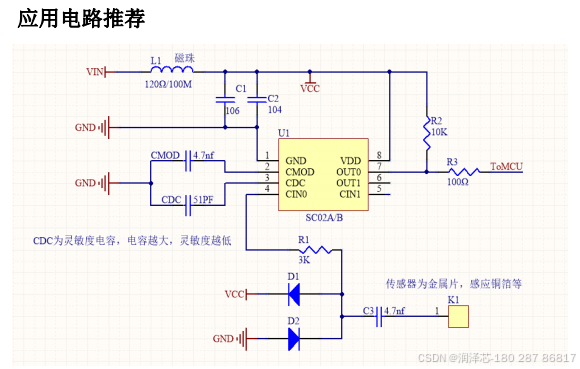

① 电源部分:脱毛仪电源干扰比较大,建议添加大小电容滤波,对于比较复杂电源环境,建议添加个磁珠，有效处理电源一些高频杂讯。

② CMOD电容为触摸芯片充放电电荷转移电荷收集器。

③ CDC电容为灵敏度调整电容，电容取值范围SC02A为:5PF~500PF，SC02B SC01电容的取值范围为:5PF~500PF。电容越大，灵敏度越低。一般金属片感应器越大，在保证灵敏度的情况下，CDC电容也会越大。注意:在保证灵敏度情况下，我们建议将CDC调整比较大，CDC越大，内部有效数据的信噪比会比较高，芯片看芯片干扰能力也越稳定。

④ 传感器芯片，SC01 SC02A或者SC02B，超强看看干扰能力及稳定性。技术指标:ESD接触式 8KV，EFT为4KV，CS为动态10V。、

⑤ 触摸感应通道，连接触摸传感器电极，一般为金属片，PCB铜箔等,串接通道电阻R1,加强射频干扰，串接电容C3，C3耐压值要尽量高，添加钳位二极管主要是为加强ESD及激光灯管产生的高压干扰。
