使用RIGOL示波器进行抖动测量

用RIGOL示波器测量抖动（jitter）是一项重要的操作，特别是在高频数字信号处理中。以下是详细的步骤和注意事项，帮助你成功地使用RIGOL示波器进行抖动测量。

所需设备

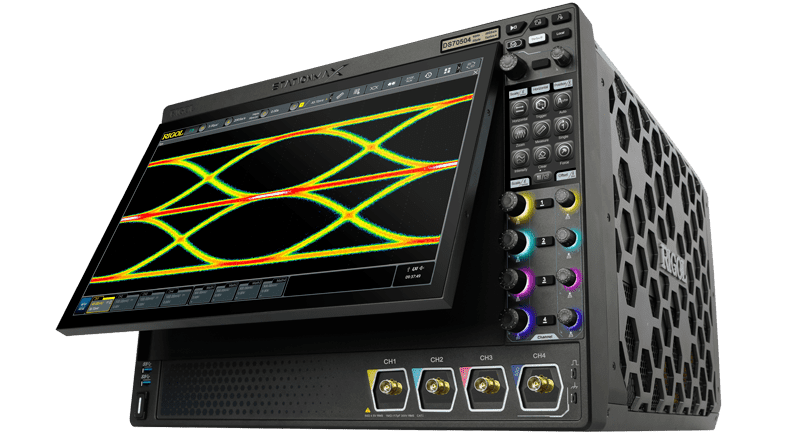

1. RIGOL示波器：确保你的示波器支持抖动分析功能。
2. 探头：高质量的探头，如无源探头或有源探头，根据你的测试需要选择。
3. 被测设备（DUT, Device Under Test）：产生数字时钟或数据信号的设备。

测量步骤

1. 设置示波器

• 连接探头：将探头连接到RIGOL示波器的输入通道，并确保探头正确接地。
• 连接被测设备：将探头的尖端连到被测设备的输出端，通常是时钟信号或数据线。

2. 基本设置

• 通道设置：选择用于测量的通道，并设置适当的垂直刻度（如电压范围）。
• 时间基准设置：调整水平时间基准，使波形在屏幕上清晰显示。建议从较大时间范围开始，然后逐步缩小观察。
• 触发设置：选择合适的触发源，通常为上升沿或下降沿触发。确保触发稳定，以获得稳定的波形显示。

3. 开启抖动测量功能

• 进入抖动分析模式：现代RIGOL示波器通常具有专门的抖动分析功能。在菜单中找到并选择抖动分析选项。
• 配置抖动测量参数：根据具体需求调整相关参数，如参考时钟的频率和边沿类型。

4. 捕获和分析数据

• 捕获数据：按下示波器的"采集"按钮，开始捕获数据。确保捕获的数据量足够进行统计分析。
• 查看抖动结果：示波器会自动计算并显示抖动结果，包括周期抖动、周期到周期抖动及其峰峰值等。

5. 使用抖动分析工具

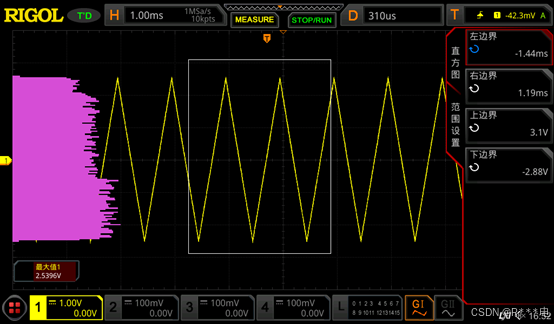

• 抖动直方图：查看抖动直方图，了解抖动分布情况。
• 眼图分析：如果示波器支持眼图分析，可以使用此功能进行更深入的分析。这对于检测信号完整性和误码率非常有帮助。
•

6. 保存和记录结果

• 保存波形和数据：在示波器上保存捕获的波形和分析结果，以便日后参考和报告。
• 记录测量条件和参数：记录所有设置参数，包括探头型号、通道配置和触发设置等，确保测量结果的可重复性。

注意事项

• 探头补偿：在测量前，确保探头已正确补偿，以避免引入额外的测量误差。
• 示波器带宽：确保示波器的带宽足够覆盖被测信号的频率成分，否则会影响测量准确性。
• 噪声和干扰：尽量减少外部噪声和干扰对测量的影响，可以通过屏蔽和滤波等措施来实现。
• 示波器校准：定期校准示波器，确保其测量精度和可靠性。

举例说明

假设你要测量一块微控制器输出的100 MHz时钟信号的抖动：

1. 连接探头：将探头连接到微控制器的时钟输出引脚，并确保探头正确接地。
2. 通道设置：选择示波器的CH1通道，设置垂直刻度为500 mV/div。
3. 时间基准设置：设置水平时间基准为10 ns/div，以确保时钟周期（10 ns）能在屏幕上完整显示。
4. 触发设置：设置触发源为CH1，触发方式为上升沿触发，触发电平设为时钟信号的中点（约0.5 V）。
5. 开启抖动测量功能：在示波器菜单中选择“抖动分析”功能，配置参考时钟频率为100 MHz，上升沿作为测量的边沿类型。
6. 捕获数据：按下“采集”按钮，开始捕获数据。确保捕获数千个周期以获得充分的统计数据。
7. 查看结果：示波器会显示周期抖动、周期到周期抖动及其峰峰值等结果。可以查看抖动直方图和眼图，以更全面地分析抖动特性。
8. 保存和记录：保存捕获的波形和分析结果，并记录所有测量条件和参数。

通过上述步骤，你就可以使用RIGOL示波器测量和分析时钟信号的抖动，为进一步优化设计和排查问题提供有力的数据支持。
