摄像头模组的滤光片有什么功能

摄像头模组中的滤光片（Filter）是光学系统的关键组件，主要用于选择性过滤特定波长的光线，确保图像传感器捕捉到符合人眼视觉或特定应用需求的图像。以下是滤光片的技术解析与应用指南：

‌一、滤光片的核心功能‌

‌过滤红外光（IR-Cut Filter）‌

‌问题‌：CMOS/CCD传感器对红外光敏感，但人眼不可见红外光，直接成像会导致颜色失真（如绿色偏红）。

‌解决方案‌：通过IR-Cut滤光片阻挡700nm以上的红外光，保留可见光（400-700nm），提升色彩还原度。

‌紫外光过滤（UV Filter）‌

‌应用‌：户外摄像头需过滤紫外线（<400nm），避免雾化或过曝现象。

‌抗反射镀膜（Anti-Reflective Coating）‌

‌作用‌：减少镜片表面反射光，提升透光率（如从92%提升至98%）。

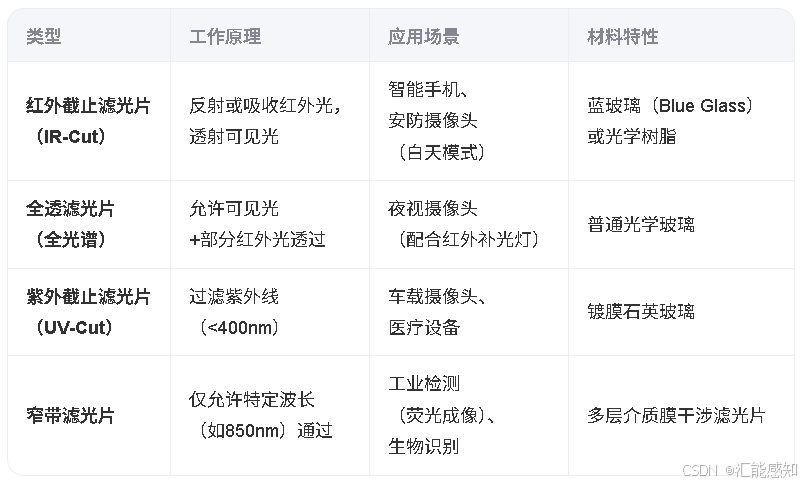

‌二、滤光片的类型与材料

‌三、滤光片的关键参数‌

‌透光率（Transmittance）‌

可见光波段（400-700nm）透光率需≥95%。

红外截止波段（700-1100nm）透光率≤5%。

‌截止陡度（Cut-off Slope）‌

衡量滤光片从透光到截止的过渡速度（如从90%到10%需<50nm）。

‌环境耐受性‌

耐高温（85℃）、防潮（湿度95%）、抗划伤（硬度≥8H）。

‌四、滤光片在摄像头模组中的集成‌

‌固定式滤光片（Static Filter）‌

‌设计‌：直接固定在镜头与传感器之间。

‌优点‌：成本低，可靠性高。

‌缺点‌：无法适应昼夜场景切换（需配合红外补光灯）。

‌可切换式滤光片（IR-Cut Switch）‌

‌原理‌：通过电磁驱动切换滤光片位置（白天用IR-Cut，夜间移除滤光片）。

‌应用‌：安防监控摄像头（星光级夜视）。

‌关键部件‌：电磁线圈+滤光片支架。

‌双滤光片融合（Hybrid Filter）‌

‌方案‌：在传感器表面镀膜（如紫外截止）+镜头端加装IR-Cut。

‌优势‌：减少光学系统厚度，适用于超薄手机摄像头。
