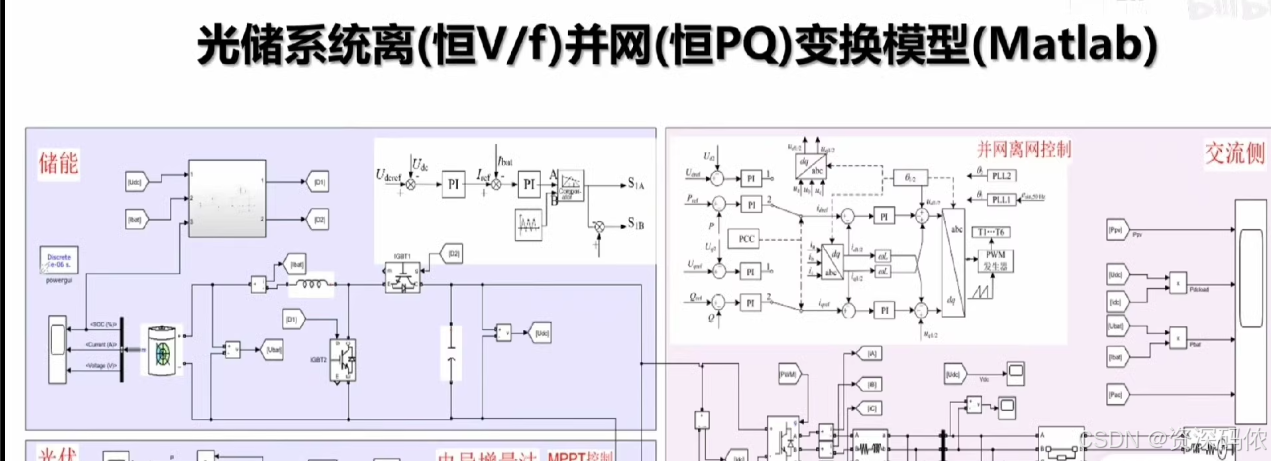

光储微电网离并网MATLAB模型

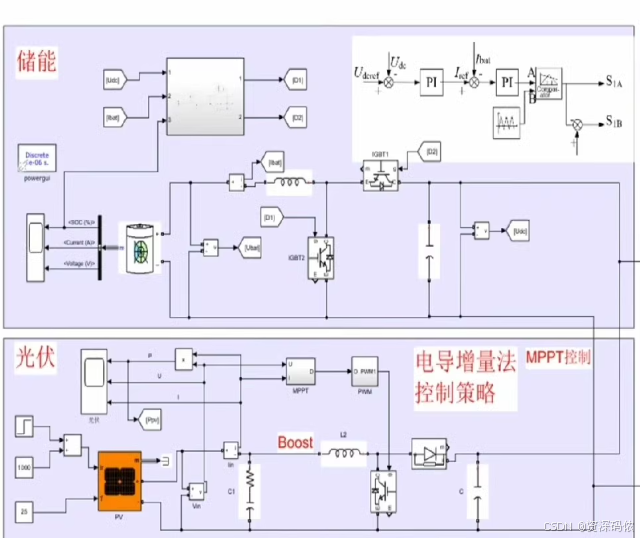

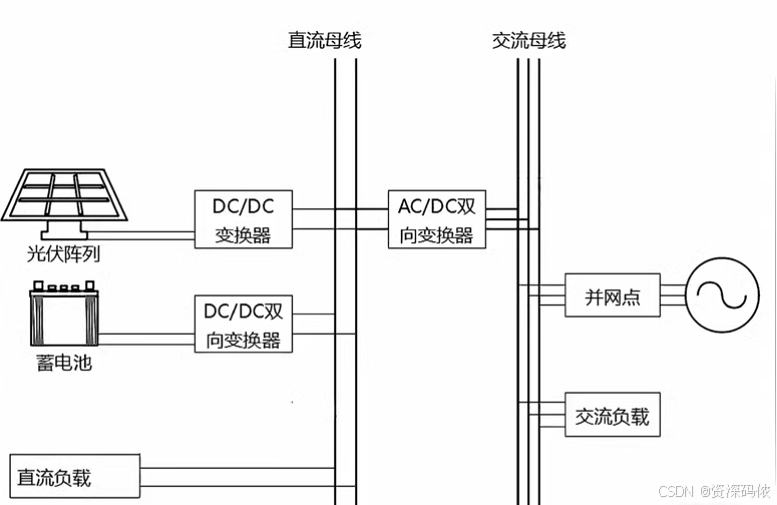

仿真模型由光伏PV及其DC/DC变换器、储能及其双向DC/DC变换器、直流负载、逆变器、交流负载、断路器以及交流主网组成的光储（三相）交直流微电网。
光伏采用电导增量法实现最大功率输出。
逆变器并网状态采用恒PQ控制，离网孤岛运行采用恒V/f控制，由并网转为孤岛运行。
为了实现一个光储交直流微电网的仿真模型，包括光伏PV及其DC/DC变换器、储能系统及双向DC/DC变换器、直流负载、逆变器、交流负载、断路器以及与交流主网的连接，我们需要构建一个复杂的Simulink模型。以下是一个简化版的设计思路和代码示例，用于展示如何在MATLAB/Simulink中搭建这样的系统。
运行条件及工作模式：
运行条件：直流母线额定电压为750V，负载为10欧，额定功率为56kW，交流负载为15kW。光伏始终运动于最大功率输出状态，光照强度为1000W/m2，输出功率为70kW，储能根据母线电压进行输出，交流主网电压为380V。
①0.5s之前断路器合上，处于并网运行状态，恒功率为17kW。
② 0.5s之后断路器断开，处于孤岛运行状态，需要交流侧电压、频率满足条件。
在这里插入图片描述

1. 构建Simulink模型

首先，在Simulink中创建一个新的模型，并添加所需的模块来代表每个组件：

光伏阵列：可以使用PV Array模块或自定义模块来模拟。
DC/DC变换器：用于调整光伏输出电压。
电导增量法MPPT控制：通过编写S-Function或MATLAB Function块实现最大功率点跟踪。
储能系统及双向DC/DC变换器：用于能量存储和释放。
逆变器：将直流转换为交流以供交流负载使用。
交流负载和直流负载：根据实际需求配置。
断路器：用于模拟电网连接状态的变化。
交流主网：作为系统的电源之一。

2. 实现电导增量法MPPT控制

下面是一个简单的电导增量法MPPT算法的MATLAB Function块示例：

function dutyCycle = fcn(V_pv, I_pv, prevDuty)
    % 初始化参数
    V_old = 0;
    P_old = 0;

    % 计算当前功率
    P_pv = V_pv * I_pv;

    % 判断是否达到最大功率点
    if (P_pv > P_old)
        dP_dV = (P_pv - P_old) / (V_pv - V_old);

        if (dP_dV > 0)
            dutyCycle = min(prevDuty + 0.001, 1); % 增加占空比
        elseif (dP_dV < 0)
            dutyCycle = max(prevDuty - 0.001, 0); % 减少占空比
        else
            dutyCycle = prevDuty; % 保持不变
        end

        % 更新旧值
        V_old = V_pv;
        P_old = P_pv;
    else
        dutyCycle = prevDuty; % 功率下降时维持上一次的占空比
    end
end

3. 设计逆变器并网/离网控制逻辑

对于逆变器的并网（恒PQ）和孤岛运行（恒V/f）模式切换，可以根据电网状态（如检测到的频率和电压水平）自动切换控制策略。这可以通过条件判断逻辑实现，如下所示的一个简化的伪代码：

if gridConnected
    % 恒PQ控制
    % 设置逆变器输出有功功率和无功功率
else
    % 恒V/f控制
    % 设置逆变器输出电压幅值和频率
end

4. Simulink模型集成

将上述各个部分整合到一个完整的Simulink模型中，确保各模块之间正确连接，并设置适当的参数。例如，设置光伏板的光照强度、温度，设定储能系统的充放电阈值等。

注意事项

上述代码和描述仅为简化示例，具体应用中需要根据实际情况调整参数和逻辑。
在设计过程中，应考虑实际硬件限制、安全操作范围等因素。
对于更复杂的系统，可能需要采用更高级的控制策略，如预测控制、模糊控制等。

为了实现一个光储交直流微电网的仿真模型，我们可以使用MATLAB和Simulink来构建各个组件，并通过适当的控制策略进行集成。以下是一个详细的步骤指南，包括代码示例。

1. 创建光伏阵列及其DC/DC变换器

光伏阵列

function [I, P] = pvArray(V, G, T)
    % 输入参数
    Voc = 21; % 开路电压 (V)
    Isc = 8.23; % 短路电流 (A)
    Impp = 7.6; % 最大功率点电流 (A)
    Vmpp = 17.5; % 最大功率点电压 (V)
    Gref = 1000; % 参考光照强度 (W/m^2)
    Tref = 25; % 参考温度 (°C)

    % 温度系数
    Kt = -0.45; % 温度系数 (V/°C)
    Ks = 0.005; % 温度系数 (A/°C)

    % 计算实际开路电压和短路电流
    Voc_actual = Voc + Kt * (T - Tref);
    Isc_actual = Isc * (1 + Ks * (T - Tref)) * (G / Gref);

    % 计算最大功率点
    I = Isc_actual * (1 - exp((Voc_actual - V) / (Voc_actual / Impp)));
    P = V * I;
end

DC/DC Boost变换器

function [Vo, Io] = boostConverter(Vi, Ii, dutyCycle)
    % 输入参数
    L = 1e-3; % 电感值 (H)
    C = 1e-3; % 电容值 (F)
    f = 10000; % 开关频率 (Hz)

    % 计算输出电压和电流
    Vo = Vi / (1 - dutyCycle);
    Io = Ii * (1 - dutyCycle);
end

2. 电导增量法MPPT控制

function dutyCycle = mpptControl(Vpv,Ipv,Ppv,Vprev,Iprev,Pprev)
    % 初始化参数
    if isempty(Vprev)
        Vprev = Vpv;
        Iprev = Ipv;
        Pprev = Ppv;
    end

    % 计算导数
    dP_dV = (Ppv - Pprev) / (Vpv - Vprev);

    % 更新旧值
    Vprev = Vpv;
    Iprev = Ipv;
    Pprev = Ppv;

    % 判断是否达到最大功率点
    if dP_dV > 0
        dutyCycle = min(dutyCycle + 0.001, 1); % 增加占空比
    elseif dP_dV < 0
        dutyCycle = max(dutyCycle - 0.001, 0); % 减少占空比
    else
        dutyCycle = dutyCycle; % 保持不变
    end
end

3. 储能系统及双向DC/DC变换器

储能系统

function [SoC, Pbat] = batteryModel(Pin, SoC_initial, dt)
    % 输入参数
    Cbat = 100; % 电池容量 (Ah)
    Vnom = 12; % 额定电压 (V)
    eta = 0.9; % 效率

    % 计算电池状态
    SoC = SoC_initial + Pin * dt / (Cbat * Vnom * eta);
    Pbat = Pin * eta;
end

双向DC/DC变换器

function [Vo, Io] = bidirectionalDCDC(Vi, Ii, dutyCycle)
    % 输入参数
    L = 1e-3; % 电感值 (H)
    C = 1e-3; % 电容值 (F)
    f = 10000; % 开关频率 (Hz)

    % 计算输出电压和电流
    Vo = Vi * dutyCycle;
    Io = Ii / dutyCycle;
end

4. 逆变器并网/离网控制逻辑

恒PQ控制（并网）

function [Vout, Iout] = pqControl(Pset, Qset, Vin)
    % 输入参数
    Vnom = 220; % 额定电压 (V)
    fnom = 50; % 额定频率 (Hz)

    % 计算输出电压和电流
    Vout = Vnom;
    Iout = (Pset / Vout) + j * (Qset / Vout);
end

恒V/f控制（孤岛）

function [Vout, fout] = vfControl(Vset, fset)
    % 输入参数
    Vout = Vset;
    fout = fset;
end

5. Simulink模型集成

在Simulink中创建一个新的模型，并添加上述模块：

光伏阵列：使用PV Array模块。
DC/DC Boost变换器：使用Boost Converter模块。
电导增量法MPPT控制：使用MATLAB Function模块。
储能系统：使用Battery模块。
双向DC/DC变换器：使用Bidirectional DC-DC Converter模块。
逆变器：使用Inverter模块。
交流负载和直流负载：使用相应的负载模块。
断路器：使用Breaker模块。
交流主网：使用AC Grid模块。

示例代码

% 初始化参数
Vin_pv = 20; % 光伏输入电压 (V)
Ipv = 8; % 光伏输入电流 (A)
dutyCycle = 0.5; % 初始占空比
SoC_initial = 0.5; % 初始荷电状态
dt = 0.01; % 时间步长 (s)
Pset = 1000; % 并网有功功率 (W)
Qset = 0; % 并网无功功率 (VAR)
Vset = 220; % 孤岛电压 (V)
fset = 50; % 孤岛频率 (Hz)

% 运行仿真
for t = 0:dt:10
    % 光伏阵列
    [Ipv, Ppv] = pvArray(Vin_pv, 1000, 25);

    % DC/DC Boost变换器
    [Vo_pv, Io_pv] = boostConverter(Vin_pv, Ipv, dutyCycle);

    % 电导增量法MPPT控制
    dutyCycle = mpptControl(Vo_pv, Io_pv, Ppv, Vin_pv, Ipv, Ppv);

    % 储能系统
    [SoC, Pbat] = batteryModel(Ppv, SoC_initial, dt);

    % 双向DC/DC变换器
    [Vo_bat, Io_bat] = bidirectionalDCDC(Vo_pv, Io_pv, dutyCycle);

    % 逆变器并网控制
    [Vout, Iout] = pqControl(Pset, Qset, Vo_bat);

    % 更新状态
    SoC_initial = SoC;
end
