交换机的基本配置和各种配置模式

交换机的基本配置：

 交换机的基本配置是指对新购买的交换机进行的基本配置。主要包括给交换机设备命名，给交换机设置系统时间，给交换机设置进入特权模式的密码，IP地址及网关。

实验器材：一台2960系列的交换机和一台pc机以及一跟console线和一根直通线。

实验目的：掌握基本的交换机配置命令以及交换机中的各种模式：

实验思路：

1. 搭建简易拓扑图
2. 介绍各种模式，以及模式之间的切换
3. 给交换机命名，设置系统时间
4. 设置进入console口的密码
5. 给vlan设置ip地址，并且ping通，保存

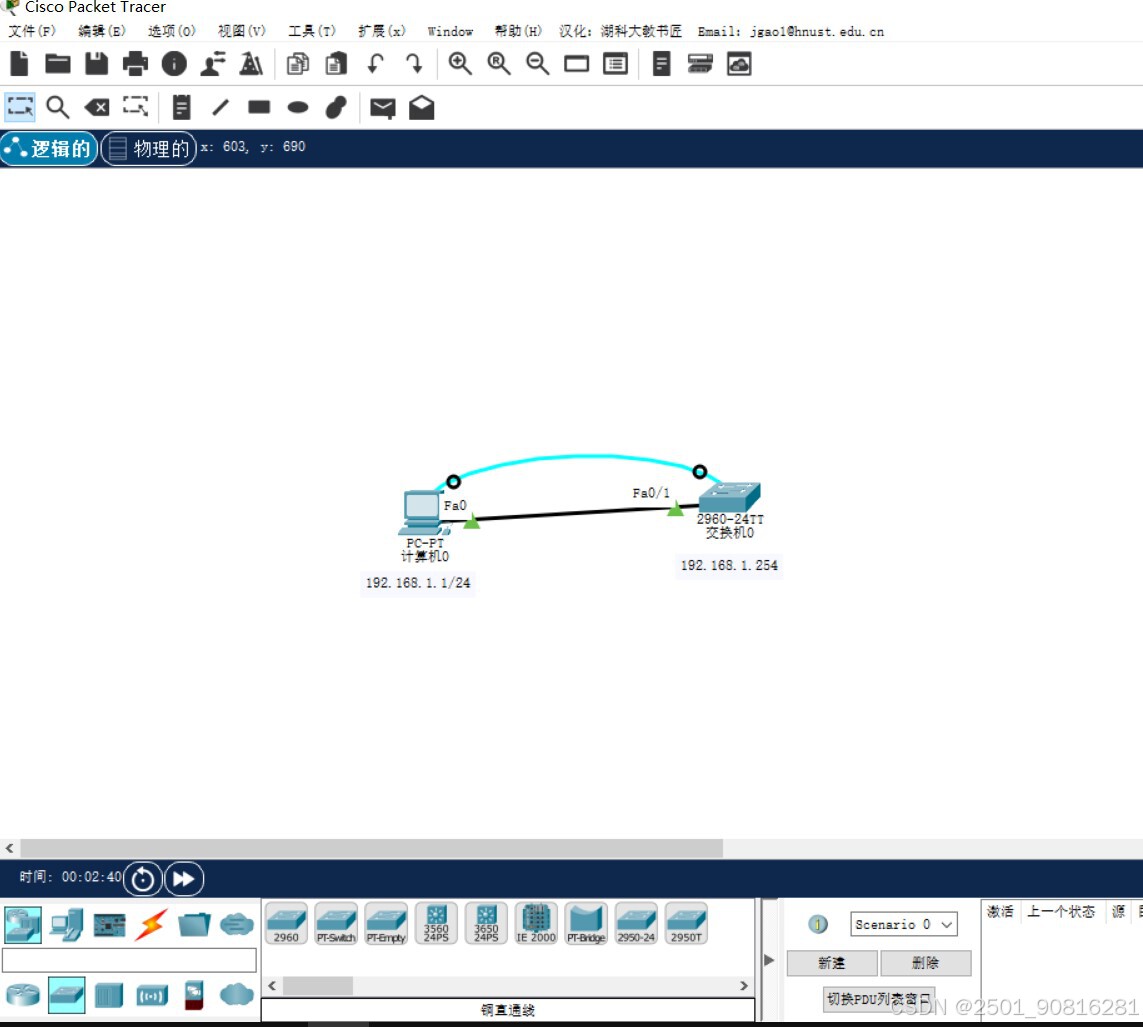

实验拓扑图：

选择左下角—网络设备—交换机—2960交换机，再选择终端设备—PC，线路左下角第四个闪电符号—控制台console线连接PC机的RS 232口——交换机中的console口，再选择直通线连接PC机的F0—交换机的f0/1口。

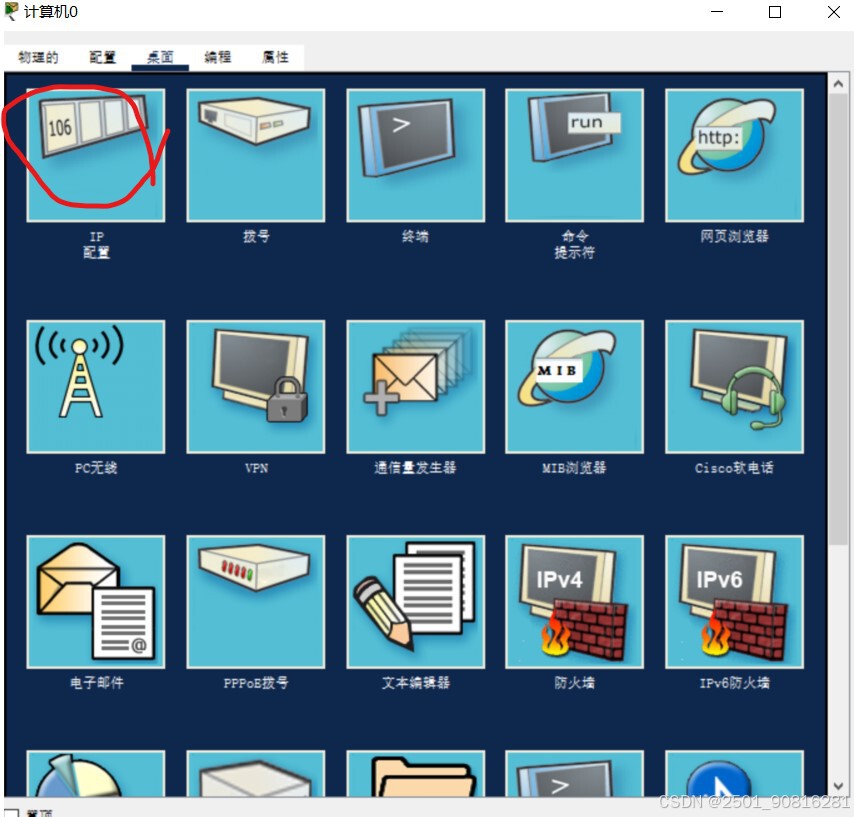

配置pc机单击pc机图标选择——桌面——第一个IP配置：

进入配置界面在IPv4 address中配置IP地址：192.168.1.1——回车子网掩码自动配置：

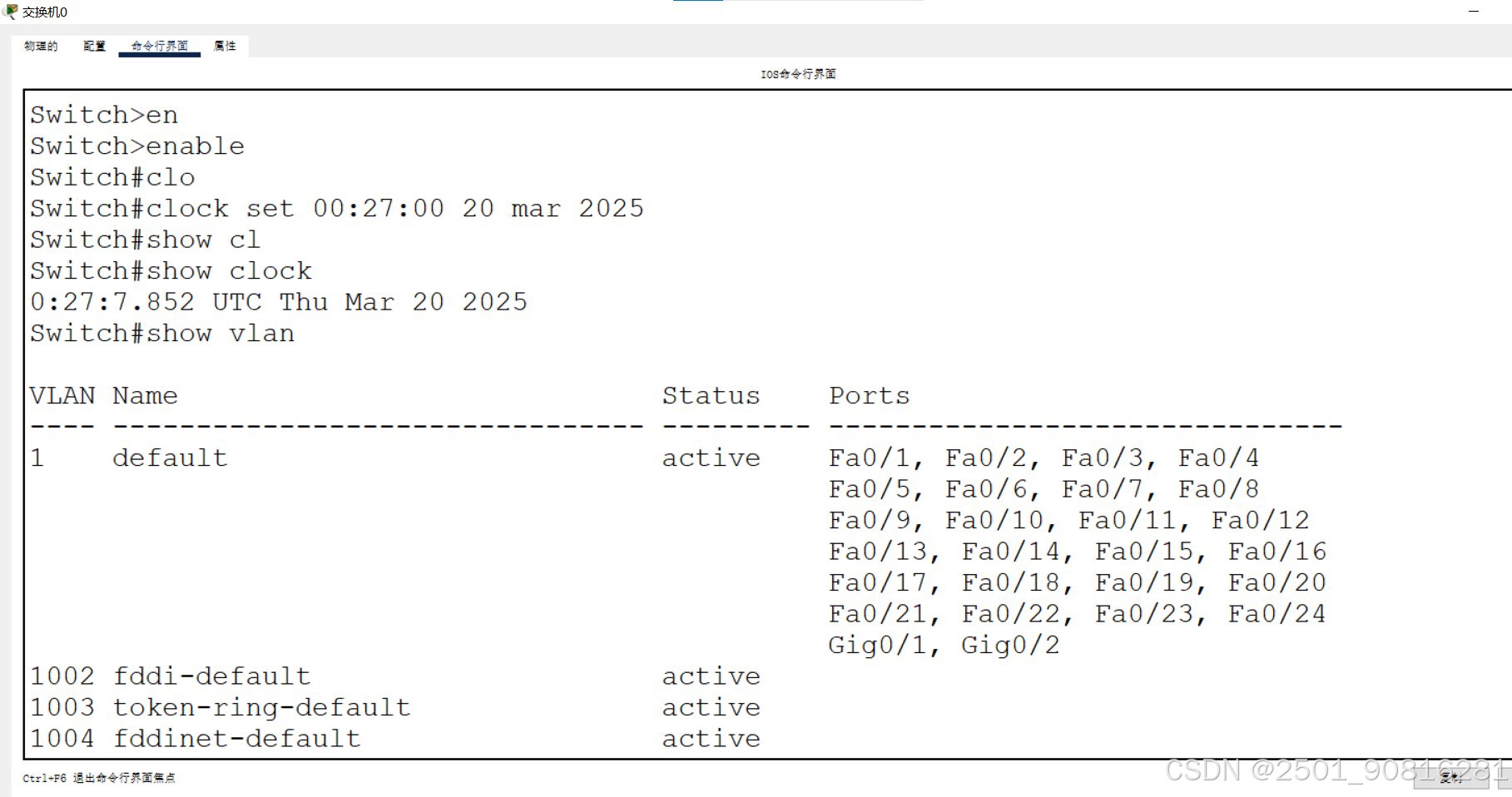

交换机配置-单击交换机图标选择-命令行界面-回车-交换机中出现Switch>（用户模式）输入enable 回车进入Switch#（特权模式）:

设置系统时间：clock set 00:27:00 20 mar 2025

查看系统时间：show clock

查看vlan信息：show vlan

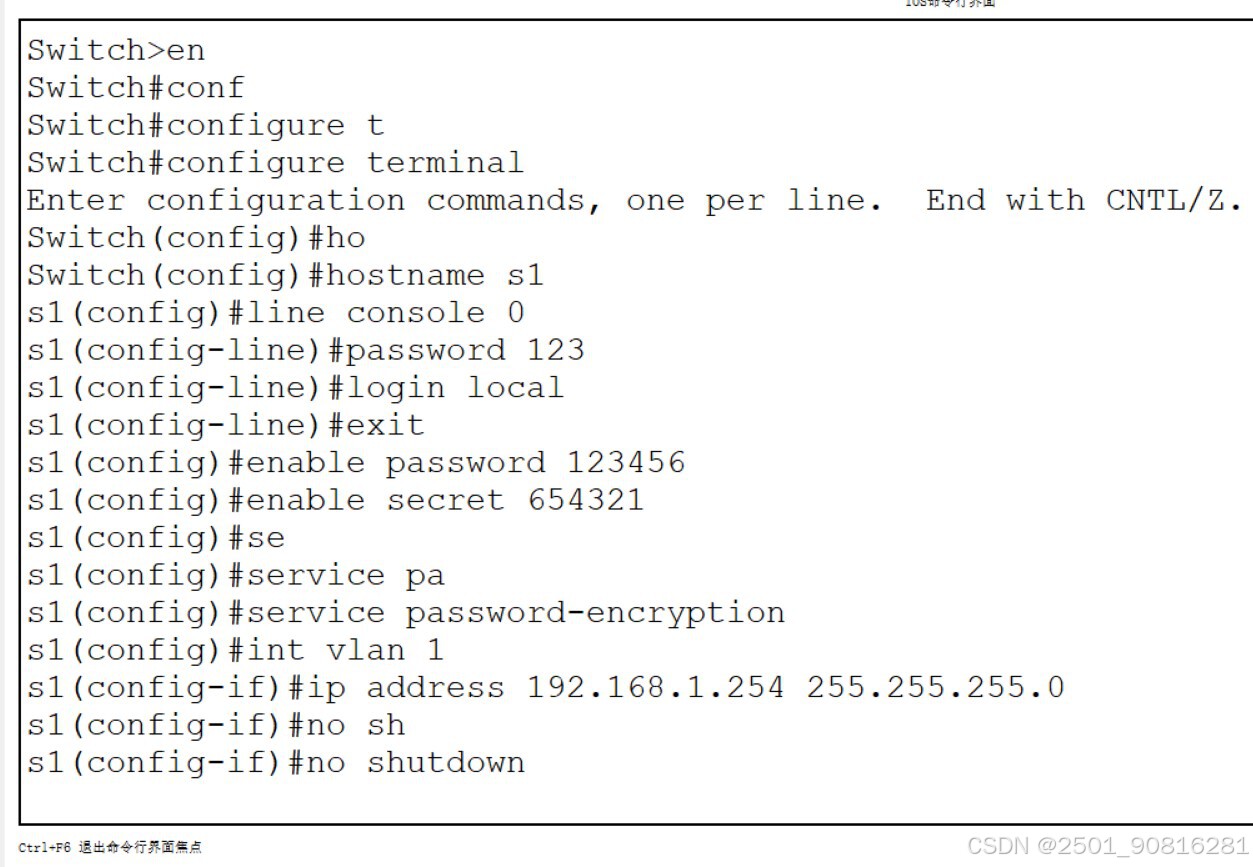

从特权模式下输入configure terminal进入Switch(config)#（全局模式）：

给交换机命名为s1：hostname s1

给console控制台设置密码:line console 0

                        password 123

设置允许本地登录：login local

配置进入特权模式的密码:enable password 123456

                       enable secret 654321 (这种密码更加安全且会覆盖第一种密码，如果先设置第一种在设置第二种，那么两种的密码不能一样)

对设置的密码进行加密：service password-encryption

进入默认vlan 1进行ip地址配置：int vlan 1

                              Ip address 192.168.1.254 255.255.255.0

                              no shutdown(激活ip地址)

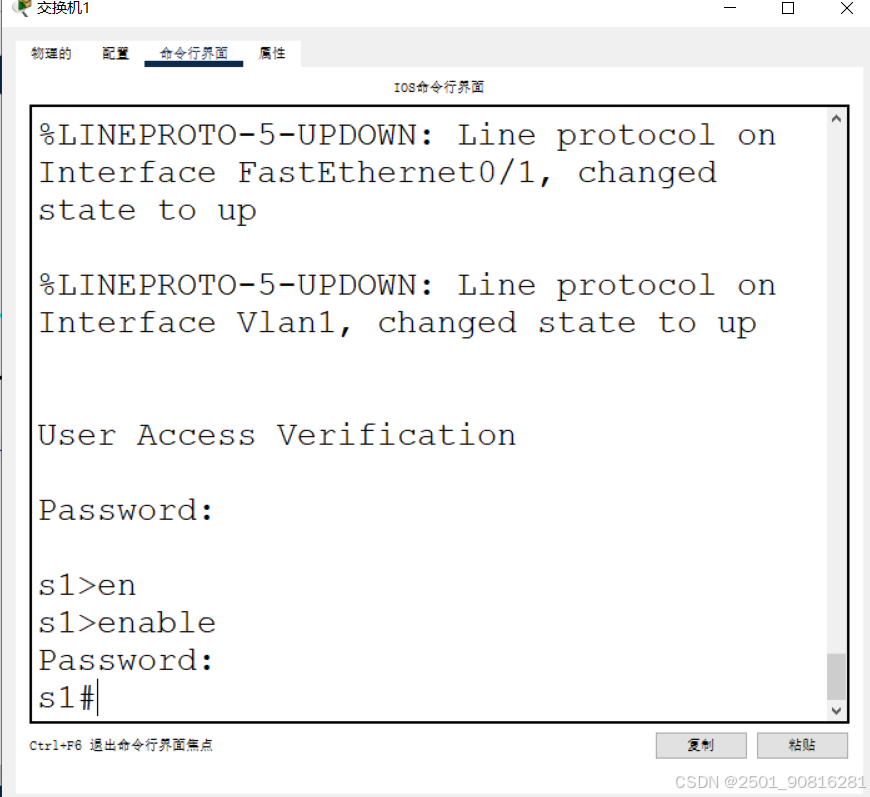

测试：在交换机的特权模式下输入disable回到用户模式，重新进入特权来测试：

首先要输入设置的控制台的密码：123，进入用户模式在输入进入特权模式的密码：654321

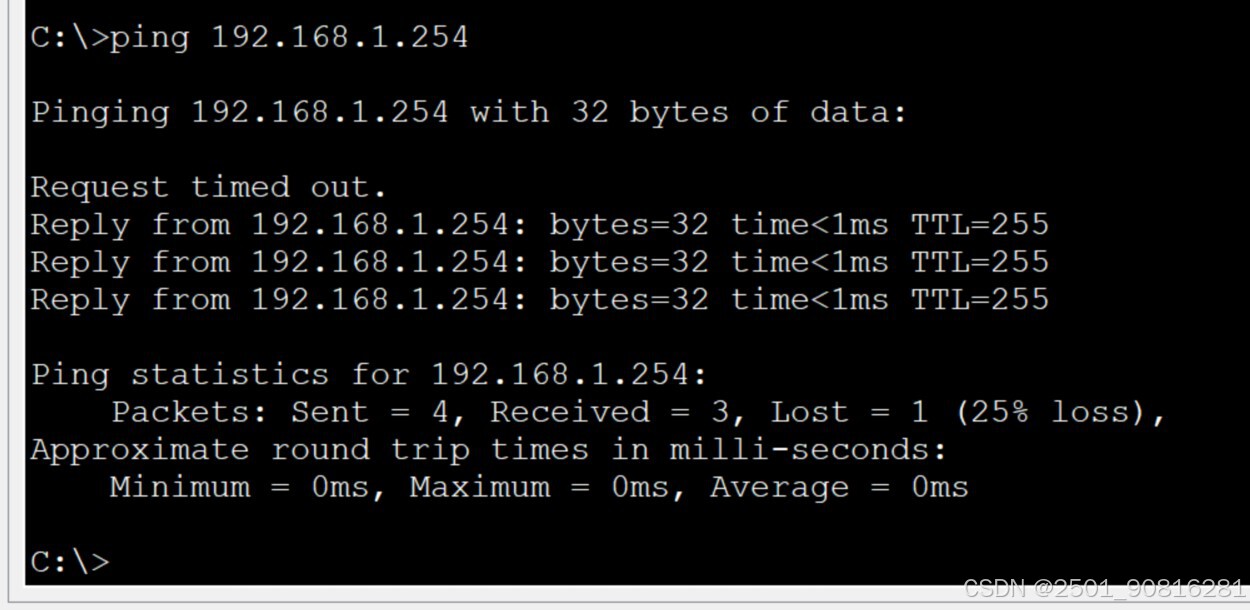

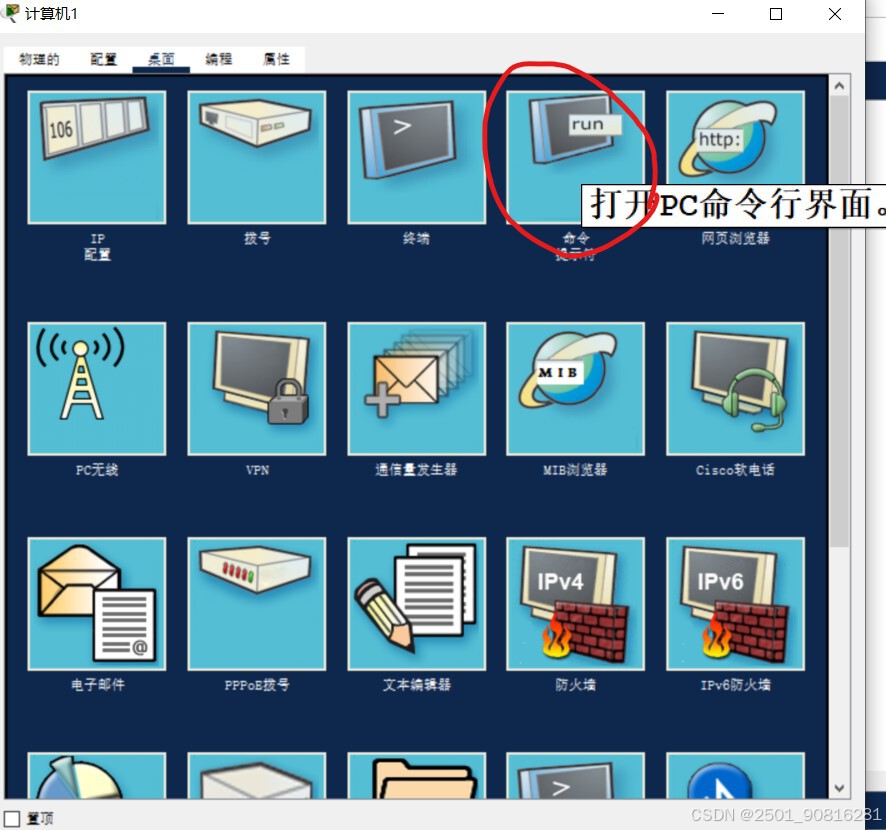

最后在测试一下PC机与交换的连通性：

在交换机端输入：ping 192.168.1.254
